Hallo,

in meiner Ausführungszeichnung M 1:50 möchte ich alte Mauerdurchbrüche mit dünnen 5-6 cm starken Wandelementen verschließen. Wandelemente hierfür zu benutzen lass ich lieber erhalte dann wieder diese roten Kreise. So lässt sich ja sehr schnell eine "Wand" aus einem Massenkörper erstellen. Der Nachteil ist lediglich, im Schnitt sehe ich nur die Aussenlinien aber keine Schraffur. Weiß hier jemand was man da tun kann?

Roland Brückner

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Hallo Roland!
Warum auf Wände verzichten?
Einfach entweder ANDEREN Wandstil oder ANDERE Verschneidungsgruppe
(Verschneidungsgruppenstil anlegen-> Wandeigenschaften->Verschneidungsgruppe..)
für Verschlusswände nehmen, dann hast DU keine roten Kreise!
Gruß Claudio

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Hallo Claudio,

du hast ja Recht, aber da ich dieses Thema auch wieder erlernen muß, andererseits mit meiner Arbeit vorankommen will, suche ich nach einfachen schnellen Möglichkeiten. Habe mich in der letzten Zeit arg mit VIZ Render strapaziert. Irgendwie will ich einfach mal entspannt vor mich hin arbeiten können. Darin läge sehr viel stille Freude.
Noch einen schönen Abend Dir und allen die hier mal reinschauen.

Roland

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Nun wenn es denn Massenelemente sein sollen, dann würde ich darauf tippen, dass entweder in der Objektdarstellung die Schraffur ausgeschaltet ist, oder was ich eher glaube, dass das Element nicht hoch genug ist, so dass es nicht geschnitten wird. Ich würde also auch auf jeden Fall in der Objektdarstellung (oder wer mag auch im Stil) die Schnitthöhe kontrollieren.

Heute Abend sind meine Antworten leider mangels passender Software eher abstakt.

Ebenfalls einen schönen Abend wünschend ...

sayonara
Torsten Möhlenhoff
ACAD-Systemhaus Bremen

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Guten Morgen Torsten,
habe mir also nochmal diese Massekörper angesehen. Da ist schon eine Schraffur vorgesehen nur ich krieg sie nicht zu sehen. Ich habe also auch die Schnittebene in verschiedenen Höhen, von denen ich weiß daß sie in dieser Ebene liegen, mehrfach überschrieben. Das Ergebnis blieb negativ.

Einen schönen Tag noch,
Roland

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Guten Morgen!
Ich habe auch immer diese "Rote Kreise"- Probleme, aber in bestimmten Fällen ist das Verschneiden von Wänden ja gar nicht nötig! Ich schalte dann in den Eigenschaften der betreffenden Wand _"VERSCHNEIDEN: NEIN"
Vielleicht reicht Dir das für dein Problem?

P.S. Ich wünsche allen schon mal ein erfolgreiches WE, zum Glück gibt es dieses Forum, dann bin ich auch am Wochenende nicht allein mit den Fragen, Problemen, Ärgernissen, Sonderlichkeiten ...

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Hallo Tinka,

super! Die Idee mit verschneiden abschalten!Werde es ausprobieren habe z. Z. lediglich schon mal die roten Kreise ausgeschaltet und da wo in der Draufsicht Linien fehlten habe ich einfach von Hand nachgezeichnet.
Auch Dir ein schönes Wochenende. Vielleicht kannich in absehbarer Zeit auch mal mit einer guten Antwort helfen

Gruß Roland Brückner

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Nur ergänzend zu deiner ursprünglichen Frage: http://ww3.cad.de/foren/ubb/Forum37/HTML/000545.shtml
Da wird das Problem der Schraffurdartsellung in Schnitten
ausführlich behandelt..
Gruß Claudio

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Hallo Roland,
noch ein Tipp: Wenn du bei dein Wänden einfach die Defektsymbole (rote Kreise) ausschaltest und die fehlenden Linien von Hand nachzeichnest, ist es (etwas übertrieben) etwa so, als würdest du, weil die Badewanne ein Loch hat, den Wasserhahn stärker aufdrehen.
;-)
Versuch von solchen Lösungen Abstand zu nehmen. Das Defektsymbol ist ja nicht um sonst da und du weisst nie was das für "Nachwehen" mit sich bringt.

Schönes Wochenende!

------------------
Viele Grüße aus München,

Mirja Pötschke
acadGraph Produktmanagement

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---


Hi Roland,
die roten Kreise (Wanddefektanzeigen) habe ich gehabt, wenn die Datei 2 x eingefügt war. (Bei Arbeiten mit dem Projektmanager). Aktualisieren und Neu verknüpfen hat da geholfen. Oder auch unter „einfügen““ x-ref-Manager“ „lösen“.
Ich weiss nicht wie ich es anders beschreiben soll.
Das Beispiel von Mirja gefällt mir gut, ich bin auch häufig geneigt, noch einen Schlauch zusätzlich in die Badewanne zu legen.
Aber es nutzt auf die Dauer wirklich nichts.

Die Schraffur bei den Massenelementen kann auch dann fehlen, wenn Du die Häkchen „nach Material“ bei den Darstellungseigenschaften drin hast, und beim Material die Schraffuren aus sind.
Ich glaube beim „Standard“ ist das der Fall.

Und dann haben die Massenelemente noch das Problem, das sie sich nicht an der Schnitthöhe der Konfiguration orientieren

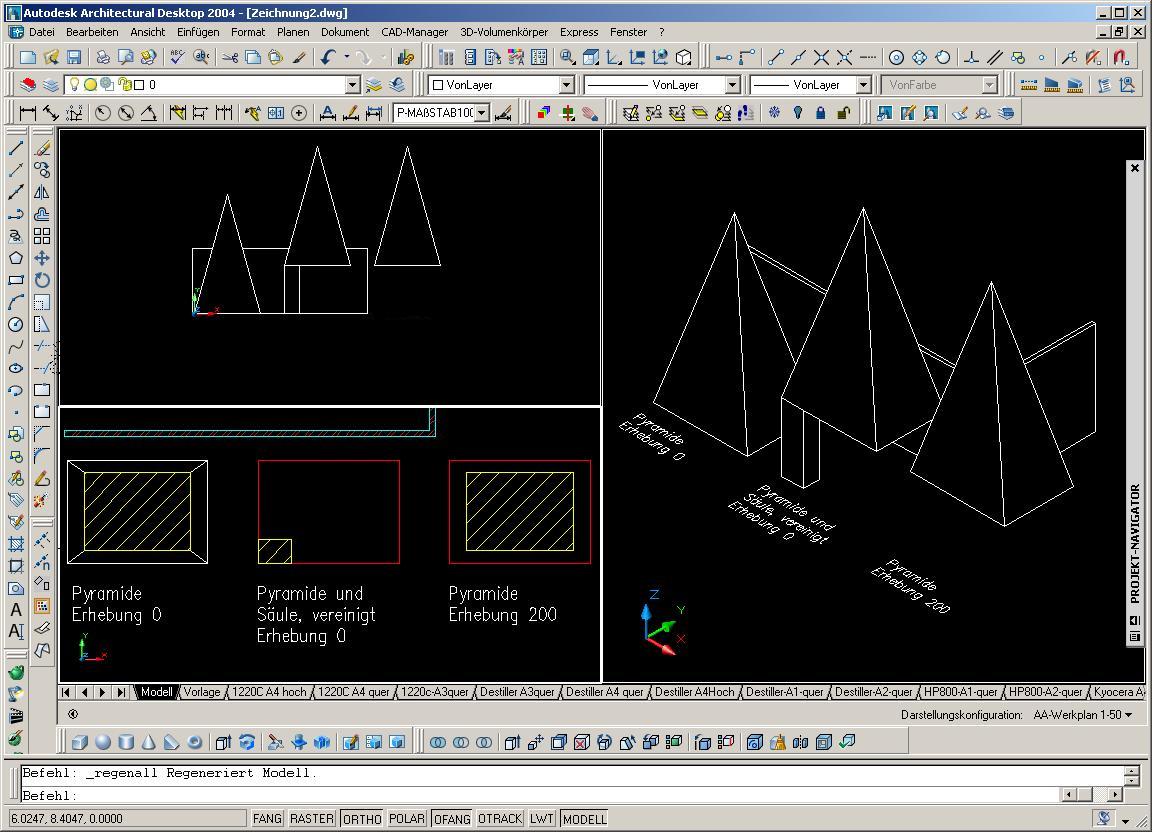

Siehe angehängtes jpg.
Solange das Massenelement die Erhebung 0 hat, ist die Sache in Ordnung.
Gibt man ihm eine andere Erhebung, wandert die Schnittlinie mit, nur die Aussenlinie des Massenelementes über der Schnittebene wird nach Wunsch dargestellt.

Das hätte ich auch gern mal von den Experten hier beurteilt.

Gruß
Herbert

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Guten Morgen Herbert,
danke für Deinen ausführlichen Beschrieb. Werd es gleich mal ausprobieren.

Schönes Wochenende, Roland

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Huch, da lag ich mit meiner ersten Antwort ja ziemlich falsch. Wahr wohl schon zu spät dafür. Das es um einen Schnitt ging habe ich doch glatt überlesen.
Dann vermute ich auch mal, dass es am Material liegt. Der Zusammenhang zwischen den Schnitteinstellungen, dem zugehörigen Schnittstil und den Materialien bzw. Bauteilstileinstellungen ist wirklich recht komplex.

Was die Schraffur der Massenelemente in der Draufsicht angeht, ist es wahrlich ein bisschen verwunderlich, dass die Massenlemente die Schnitthöhe immer auf ihre eigene Unterkante beziehen. Wenn die Schnitthöhe von der Darstellungskonfiguration kommt, dann sollten auch alle Elemente auf genau dieser Höhe geschnitten werden und zwar unabhängig davon, wo die Unterkante des Bauteils liegt. Wenn man die Schnitthöhe am Bauteil überschreibt kann man ja vielleicht noch über den Sinn diskutieren, dass sich der Wert dann auf die Bauteilunterkante bezieht. Wie auch immer, zumindest sollte das Verhalten dann bei allen Bauteile gleich sein.
Ich habe hier am Wochenende kein 2004 zum probieren, aber so wie ich das sehe, machen die Massenlemente da eine Ausnahme, da dort (im Gegensatz zu anderen Bauteilen) die Schnitthöhe immer auf die Unterkante des Massenlementes bezogen wird (selbst man man die Schnitthöhe von der Darstellungskonfiguration holt).
Muss ich mir wohl am Montag im Büro nochmal angucken ...

sayonara
Torsten Möhlenhoff
