Thema: Suche DIN Zeichenblatt (14031 mal gelesen)
|
DaBaya Mitglied
Beiträge: 7 Registriert: 13.09.2009
|
erstellt am: 13. Sep. 2009 21:31 <-- editieren / zitieren --> Unities abgeben:
Guten Abend zusamme, ich hätte eine Frage an euch. Auf der Suche nach einem CAD Programm, das für mich als Schüler noch finanzierbar ist, bin ich auf Alibre gestoßen und habe dann auch bei der 99¤ Aktion zugeschlagen. Jedoch vermisse ich etwas und zwar ein Zeichenblatt nach DIN. Genauer nach DIN 6771 bzw. seit 05.2004 durch die EN ISO 7200 ersetzt. Hab ich das Zeichenblatt bisher nur übersehen oder ist es einfach nicht vorhanden? Falls letzteres der Fall ist, gibt es irgendwo eine Möglichkeit das Zeichenblatt zubekommen? mfg DaBaya Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
Micha Knipp Moderator Werkzeugmacher
Beiträge: 1797 Registriert: 06.06.2001 Lenovo P53 Windows 10 Pro Inventor 2023 Vault Pro 2023 SpacePilot Pro --- HP Z1 * 27" Windows 10 Pro SpaceNavigator Alibre Design Expert V24 KeyShot 8
|
erstellt am: 14. Sep. 2009 06:01 <-- editieren / zitieren --> Unities abgeben: Nur für DaBaya
Hallo DaBaya, willkommen hier im Forum Zu Deiner Frage ist hier schon viel geschrieben worden. "Schriftkopf", Zeichnungsrahmen", etc. sind die üblichen Verdächtigen für die Suche-Funktion des Forums. Einfach mal etwas stöbern und Du wirst fündig. ------------------ Gruß aus Leverkusen Micha Knipp Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
DaBaya Mitglied
Beiträge: 7 Registriert: 13.09.2009
|
erstellt am: 14. Sep. 2009 10:26 <-- editieren / zitieren --> Unities abgeben:
|
Micha Knipp Moderator Werkzeugmacher
Beiträge: 1797 Registriert: 06.06.2001 Lenovo P53 Windows 10 Pro Inventor 2023 Vault Pro 2023 SpacePilot Pro --- HP Z1 * 27" Windows 10 Pro SpaceNavigator Alibre Design Expert V24 KeyShot 8
|
erstellt am: 14. Sep. 2009 10:56 <-- editieren / zitieren --> Unities abgeben: Nur für DaBaya
|
DaBaya Mitglied
Beiträge: 7 Registriert: 13.09.2009
|
erstellt am: 14. Sep. 2009 19:47 <-- editieren / zitieren --> Unities abgeben:
So, hab mitlerweile das DIN Zeichenblatt, leider aber dafür ein neues Problem. Ich will ein Drehteil in der 2D-Ansicht schneiden. Alibre Hilfe hat mir leider nur zum Teil geholfen, die Suchfunktion ebenfalls. Einmal hab ichjetzt geschafft, aber leider beim falschen Teil. Jetzt bring ichs irgendwie nicht mehr zustande. Im Grunde ists nur ein einfach Schnitt, der mir aber nicht gelingen will. mfg, DaBaya Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
Ralf Schrödter Moderator Konstruktion & Support
Beiträge: 2287 Registriert: 17.02.2006 -> Windows 11- 64 bit -> i9 / Nvidia RTX -> Alibre-Design V27 -> Moi3D V5 -> KeyShot V11
|
erstellt am: 14. Sep. 2009 20:09 <-- editieren / zitieren --> Unities abgeben: Nur für DaBaya
|
E. Darkmoore Mitglied Einrichter
Beiträge: 6 Registriert: 30.09.2009
|
erstellt am: 30. Sep. 2009 13:05 <-- editieren / zitieren --> Unities abgeben: Nur für DaBaya
Ein freundliches "Hallo" an das gesammte Forum. Auch ich gehöre zu denen, die dem Aktionspreis für Alibre Design, nicht widerstehen konnten. Ich arbeite mich zudem nicht nur in Alibre ein sondern generell in das Thema CAD. Und anders als bei vorangegangenen Versuchen mit diversen Testversionen verzeichne ich zu Beginn eine recht steile Lernkurve. Was nicht heisst dass ich nicht noch "dumme" Fragen stellen werde ... @ DaBaya wärst Du so freundlich mir zu sagen woher Du besagte Zeichenblattvorlage her hast ? Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
Micha Knipp Moderator Werkzeugmacher
Beiträge: 1797 Registriert: 06.06.2001 Lenovo P53 Windows 10 Pro Inventor 2023 Vault Pro 2023 SpacePilot Pro --- HP Z1 * 27" Windows 10 Pro SpaceNavigator Alibre Design Expert V24 KeyShot 8
|
erstellt am: 30. Sep. 2009 18:01 <-- editieren / zitieren --> Unities abgeben: Nur für DaBaya
|
DaBaya Mitglied
Beiträge: 7 Registriert: 13.09.2009
|
erstellt am: 30. Sep. 2009 19:31 <-- editieren / zitieren --> Unities abgeben:
@Micha Knipp, war leider nicht dieser Thread. Die in deinem thread angebotenen Rahmen verweisen auf einen ungültigen Pfad und produzieren somit einen Error 404. @ darkmoore, Die Rahmen hatte ich in irgendeinem Thread hier im Forum gefunden, als Link zu einer externen Seite. Ich hätte die ZIP noch auf dem Rechner, werdesie aber aus Urheberrechtsgründen nicht weitergeben. Sind ja nicht meine. Eventuell stolpert aber der Ersteller des Packets über diesen Thread. mfg, DaBaya Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
Ex-Mitglied
|
erstellt am: 01. Okt. 2009 07:50
Hallo Darkmoore, ich habe diese Datei auch aus dem Forum - ist schon eine Weile her...aber ich habe die ZIP eben noch - und stelle diese hier nochmals ein. Bitte selbst überprüfen, ob diese deinen Anforderungen genügen. Frohes Schaffen und viel Spaß beim Einarbeiten/Erlernen in/von Alibre. Beste Grüße NN ;-) ------------------ Viele Grüße aus dem schönen Bottwartal Thomas alias NN ;-) - - - - - - - - - - - - - - - - - MegaCAD macht Spaß! Mehr MegaCAD macht mehr Spaß! cad.NN Suchfunktion Fragen richtig stellen Nettiquette [Diese Nachricht wurde von NN am 01. Okt. 2009 editiert. |
E. Darkmoore Mitglied Einrichter
Beiträge: 6 Registriert: 30.09.2009
|
erstellt am: 01. Okt. 2009 15:47 <-- editieren / zitieren --> Unities abgeben: Nur für DaBaya
|
NicoW Mitglied Konstruktion
Beiträge: 41 Registriert: 06.01.2009 Dell Dimension D 2,8GHz; 3GB-Ram, Nvidia Quadro FX 380; Alibre Design Pro 12.1; Space Explorer
|
erstellt am: 21. Okt. 2009 10:28 <-- editieren / zitieren --> Unities abgeben: Nur für DaBaya
|
DaBaya Mitglied
Beiträge: 7 Registriert: 13.09.2009
|
erstellt am: 21. Okt. 2009 17:52 <-- editieren / zitieren --> Unities abgeben:
Abend zusammen, ich hätt jetzt nochmal eine Frage zur Bemasung. ich hab ein Drehteil als 3-tafel Bild, in der Draufsicht wird das Durchmessersymbol ja nicht angebracht, in der Vorderansicht hingegen schon. Im Anhang der Ausschnitt. Wie schaff ich es, dass dort ein Durchmesser steht? BTW , hat irgendjemant einen "Bemasungsstil" nach DIN? Das was Alibre so als Standart hat ist ja irgendwas, aber halt keine DIN Bemaßung. (Zumindest hab ich die DIN Bemaßung anderst kennen gelernt.) mfg DaBaya [Diese Nachricht wurde von DaBaya am 21. Okt. 2009 editiert.] Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
Micha Knipp Moderator Werkzeugmacher
Beiträge: 1797 Registriert: 06.06.2001 Lenovo P53 Windows 10 Pro Inventor 2023 Vault Pro 2023 SpacePilot Pro --- HP Z1 * 27" Windows 10 Pro SpaceNavigator Alibre Design Expert V24 KeyShot 8
|
erstellt am: 21. Okt. 2009 20:49 <-- editieren / zitieren --> Unities abgeben: Nur für DaBaya
Zitat: Original erstellt von NicoW: Gibt es eine Vorlage mit den Dargestellten Schriftfeld für Alibre oder ist diese Form nicht mehr Aktuell?
Nein, ja (-> DIN 7200). ------------------ Gruß aus Leverkusen Micha Knipp Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
Micha Knipp Moderator Werkzeugmacher
Beiträge: 1797 Registriert: 06.06.2001 Lenovo P53 Windows 10 Pro Inventor 2023 Vault Pro 2023 SpacePilot Pro --- HP Z1 * 27" Windows 10 Pro SpaceNavigator Alibre Design Expert V24 KeyShot 8
|
erstellt am: 21. Okt. 2009 21:05 <-- editieren / zitieren --> Unities abgeben: Nur für DaBaya
Zitat: Original erstellt von DaBaya: Wie schaff ich es, dass dort ein Durchmesser steht?
Klicke mit der rechten Maustaste auf das Maß und wähle "Bemaßungseinstellungen". Dort den Reiter "Text" und klicke ins Feld "Präfix". Im darunter liegenden Feld kannst Du das Duchmesserzeichen auswählen. ------------------ Gruß aus Leverkusen Micha Knipp Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
weimerv Mitglied Konstrukteur
Beiträge: 252 Registriert: 01.02.2005 Alibre Design Expert V11.2 Catia V5 UG NX5 Pro/E WF4
|
erstellt am: 21. Okt. 2009 21:39 <-- editieren / zitieren --> Unities abgeben: Nur für DaBaya
|
wuschel57 Mitglied Automatikfachmann
Beiträge: 14 Registriert: 09.12.2005 HP Tower mit Core 2 Quad Q8400 4GB RAM Win7 Pro 32bit GMA irgendwas Grafik Alibre Professional 12.1 (2011 im Test)
|
erstellt am: 22. Okt. 2009 08:30 <-- editieren / zitieren --> Unities abgeben: Nur für DaBaya

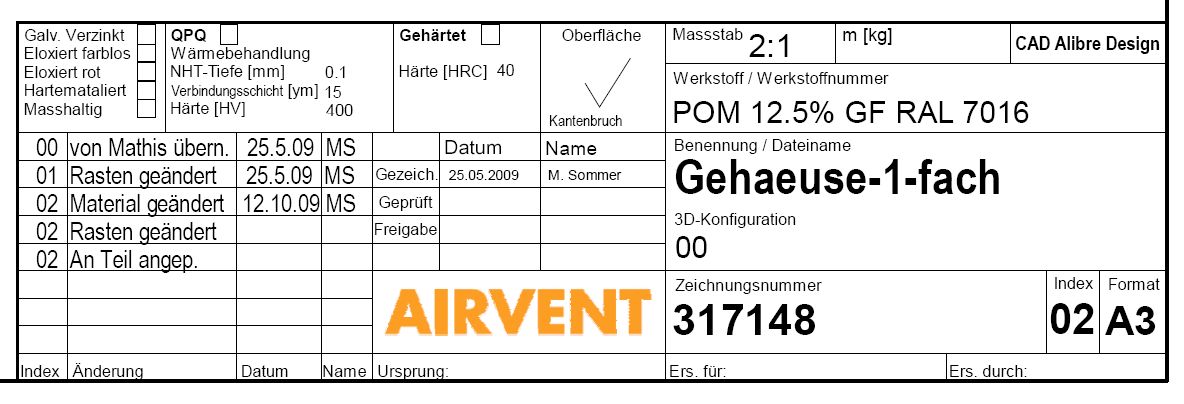

Hier auch mal ein kleiner Beitrag aus meinem Fundus. Entspricht nicht 100% DIN, sondern ist auf unsere Bedürfnisse angepasst. Viele Variablen werden automatisch aus dem 3D-Modell übernommen. Härte- und sonstige Oberflächenangaben lassen sich einfach mit kreuzen in den entsprechenden Feldern angeben. ------------------ Gruss wuschel57 Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
wuschel57 Mitglied Automatikfachmann
Beiträge: 14 Registriert: 09.12.2005 HP Tower mit Core 2 Quad Q8400 4GB RAM Win7 Pro 32bit GMA irgendwas Grafik Alibre Professional 12.1 (2011 im Test)
|
erstellt am: 22. Okt. 2009 13:07 <-- editieren / zitieren --> Unities abgeben: Nur für DaBaya
|
NicoW Mitglied Konstruktion
Beiträge: 41 Registriert: 06.01.2009 Dell Dimension D 2,8GHz; 3GB-Ram, Nvidia Quadro FX 380; Alibre Design Pro 12.1; Space Explorer
|
erstellt am: 23. Okt. 2009 13:44 <-- editieren / zitieren --> Unities abgeben: Nur für DaBaya
ich habe noch folgende Vorlage hier im Forum gefunden und diese an meine Bedürfnisse angepasst: http://ww3.cad.de/foren/ubb/Forum333/HTML/000121.shtml#000007 Datei: DIN_A4-A0_Tamplates.zip Jetzt benötige ich noch das Symbol für die Projektionsmethode 1. Gibt es das schon fertig bzw. kann Alibre es selbst einfügen (je nach Auswahl in den Optionen)? Notfalls zeichne es mir selbst ein. Vielen Dank NicoW [Diese Nachricht wurde von NicoW am 23. Okt. 2009 editiert.] [Diese Nachricht wurde von NicoW am 23. Okt. 2009 editiert.] Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
