Thema: Rohrzuschnitt V19 (3880 mal gelesen)
|
Tim85 Mitglied
Beiträge: 13 Registriert: 16.04.2008
|
erstellt am: 15. Jul. 2008 14:36 <-- editieren / zitieren --> Unities abgeben:
Hallo, ich habe mir ein Skizzenmodell für eine Rohorkonstruktion in Solid Edge V19 erstellt. Nun hab ich mit Hilfe des Tools "Geführte Ausprägung" ein 3D Volumen-Rohrmodell daraus gemacht. Wie kann man es machen, dass ich einzelne Rohre (nicht das komplette Modell) in den Zeichenmodus bekomme, um diese für den Rohrzuschnitt zu bemaßen? Geht das überhaupt in Solid Edge, oder brauche ich dafür ein weiteres Programm? Ich hoffe, ihr könnt mir weiterhelfen.. Gruß Tim
Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
Markus Gras Moderator Solid Edge AE
Beiträge: 4602 Registriert: 20.07.2000 Kritik muß sachlich falsch und persönlich verletzend sein, damit sie wirkt.
|
erstellt am: 15. Jul. 2008 14:41 <-- editieren / zitieren --> Unities abgeben: Nur für Tim85
Hallo Tim, für sowas nimmt man normalerweise das Xpres Route im Assembly, dafür braucht Du aber eine Extra Lizenz. Du kann nun aber auch hergehen und in der Partumgebung mit Teil auftrennen, das Teil so in Stücke schneiden wie Du es brauchst. Ist aber irgendwie durch die Brust ins Auge. ------------------ Gruß Markus Gras Unitec Informationssysteme GmbH Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
Tim85 Mitglied
Beiträge: 13 Registriert: 16.04.2008
|
erstellt am: 15. Jul. 2008 17:43 <-- editieren / zitieren --> Unities abgeben:
Danke für die schnelle Antwort Das hört sich ja alles ziemlich kompliziert an. Würde es mit der Lizenz für Xpres Route auf jeden Fall klappen? Teil auftrennen ist das ein extra Tool bei Solid Edge, oder wie meinst du das? Dauert wahrscheinlich ewig.. Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
Arne Peters Ehrenmitglied V.I.P. h.c. CAD Dokumentation / Training / Programmierung / Datenbanken
Beiträge: 7321 Registriert: 05.2002.24 Solid Edge Seminarunterlagen Training, Beratung, Programmierung
|
erstellt am: 15. Jul. 2008 18:02 <-- editieren / zitieren --> Unities abgeben: Nur für Tim85
Es könnte in der Baugruppe eventuell auch schon mit der Rahmenkonstruktion "Menüpunkt Anwendungen" was dabei herauskommen. Damit sind auch Zuschnittlisten möglich und man benötigt keine zusätzlichen Lizenzen, wie für Xpresroute. ------------------ APeters@BSS-Online.de Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
Markus Gras Moderator Solid Edge AE
Beiträge: 4602 Registriert: 20.07.2000 Kritik muß sachlich falsch und persönlich verletzend sein, damit sie wirkt.
|
erstellt am: 15. Jul. 2008 18:07 <-- editieren / zitieren --> Unities abgeben: Nur für Tim85
Hallo Tim, Die Antwort lautet in beiden Fällen nein. Zitat: Original erstellt von Tim85: Würde es mit der Lizenz für Xpres Route auf jeden Fall klappen?
Nein deshalb, weil die Frage nach "auf jeden Fall" sehr pauschal ist und ich nicht weis was Du da zusammengebaut hast. Zitat: Teil auftrennen ist das ein extra Tool bei Solid Edge, oder wie meinst du das?
Nein, das ist eine Funktion in der Partumgebung und ist in Foundation und Classic mit drin. Da Du mit der geführten Ausprägung gearbeitet hast, hast Du sicher eine von beiden.
------------------ Gruß Markus Gras Unitec Informationssysteme GmbH Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
Markus Gras Moderator Solid Edge AE
Beiträge: 4602 Registriert: 20.07.2000 Kritik muß sachlich falsch und persönlich verletzend sein, damit sie wirkt.
|
erstellt am: 15. Jul. 2008 18:09 <-- editieren / zitieren --> Unities abgeben: Nur für Tim85
|
Arne Peters Ehrenmitglied V.I.P. h.c. CAD Dokumentation / Training / Programmierung / Datenbanken
Beiträge: 7321 Registriert: 05.2002.24 Solid Edge Seminarunterlagen Training, Beratung, Programmierung
|
erstellt am: 16. Jul. 2008 07:17 <-- editieren / zitieren --> Unities abgeben: Nur für Tim85
|
Heiner69 Mitglied konstrukteur
Beiträge: 137 Registriert: 07.12.2007
|
erstellt am: 16. Jul. 2008 07:53 <-- editieren / zitieren --> Unities abgeben: Nur für Tim85
|
Markus Gras Moderator Solid Edge AE
Beiträge: 4602 Registriert: 20.07.2000 Kritik muß sachlich falsch und persönlich verletzend sein, damit sie wirkt.
|
erstellt am: 16. Jul. 2008 08:22 <-- editieren / zitieren --> Unities abgeben: Nur für Tim85
|
modeng Ehrenmitglied V.I.P. h.c.
Beiträge: 7061 Registriert: 10.12.2003
|
erstellt am: 16. Jul. 2008 08:35 <-- editieren / zitieren --> Unities abgeben: Nur für Tim85

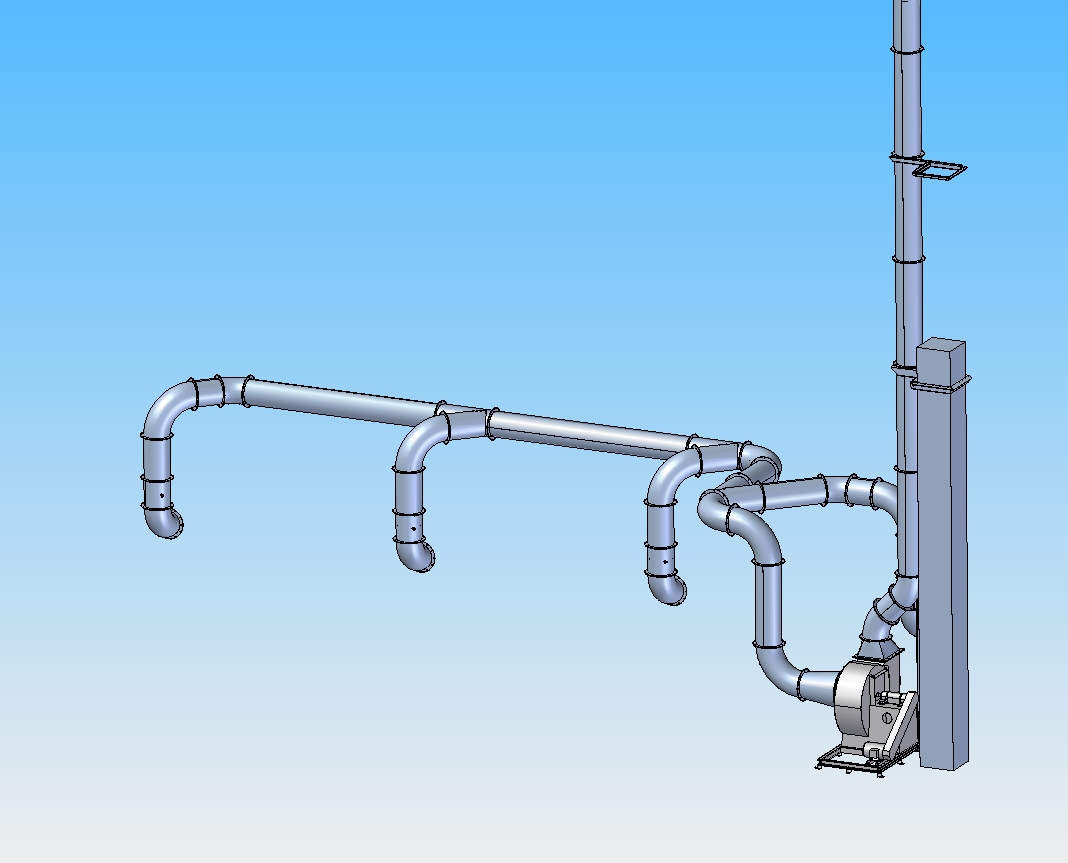

Moin, gehen wuerd' es schon, nur ist das etwas muehsam weil nach der Fertigstellung alle Rohre einzeln gesichert werden muessten Das Bild zeigt 2 Frames mit ings. 5 einzelnen Rohren ------------------ Lieber Fehler riskieren als Initiative verhindern (R. Mohn) Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
Tim85 Mitglied
Beiträge: 13 Registriert: 16.04.2008
|
erstellt am: 16. Jul. 2008 10:34 <-- editieren / zitieren --> Unities abgeben:
Das ist etwas komlizierter als nur ein-zwei Rohre aneinander. Möchten bei uns an der FH ein Gitterrohrrahmen (Schweißkonstruktion) für ein kleines Rennfahrzeug entwerfen. (siehe Bild) Hab gestern auch noch rausgefunden, dass bei meiner Studentenlizenz "Xpres Route" dabei ist. Hab schon ein bisschne darin rumgeklickt. Einzelne Rohre erstellen funktioniert sehr gut, aber wie bekomme ich jetzt die richtigen Zuschnitte und Gehrungsschnitte? Kennt sich da jemand mit aus? Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
modeng Ehrenmitglied V.I.P. h.c.
Beiträge: 7061 Registriert: 10.12.2003
|
erstellt am: 16. Jul. 2008 10:47 <-- editieren / zitieren --> Unities abgeben: Nur für Tim85
|
Heiner69 Mitglied konstrukteur
Beiträge: 137 Registriert: 07.12.2007
|
erstellt am: 16. Jul. 2008 11:55 <-- editieren / zitieren --> Unities abgeben: Nur für Tim85
Sind ja nur ein paar Rohre. Die haste doch Ruckzuck an Skizzen festgemacht in einer Baugruppe und dann die Rohre einzeln schneiden. Dann kannst du von jedem Rohr eine Zeichnung machen und danach Fertigen. Heiner
Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
amg13 Mitglied
Beiträge: 942 Registriert: 20.12.2002 Aktuell: FSC R550 2x Xeon X5450 QuadCore 8GB RAM Nvidia FX4800 Dell Precision M6300 Solid Edge ST3 NX 7.5 Solid Works 2010 Pro/E Das war einmal: HP Workstation >80x SolidEdge V19 (Classic & Foundation) 14x SMAP3D Piping/Partfinder
|
erstellt am: 16. Jul. 2008 11:59 <-- editieren / zitieren --> Unities abgeben: Nur für Tim85
|
Tim85 Mitglied
Beiträge: 13 Registriert: 16.04.2008
|
erstellt am: 16. Jul. 2008 12:26 <-- editieren / zitieren --> Unities abgeben:
|
mgnp Mitglied Software
Beiträge: 6 Registriert: 30.08.2006
|
erstellt am: 20. Jul. 2008 16:53 <-- editieren / zitieren --> Unities abgeben: Nur für Tim85
Hello, eine gute Idee ist, schon bei der Erzeugung der Skizze die Parts zu trennen (Parts getrennt erzeugen). Die Parts können dann wie benötigt ins Drawing einsetzen. Das kompltetes Modell zu bekommen muß die Parts nur einmal assembliert werden. Eine umfangreiches Beispiel in: www.gperera.de mfG, George Perera Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
