Hallo ihr Experten,

hier habe ich nochmal so ein ähnliches Problem mit der Materialentfernung:
Folgendes Problem:

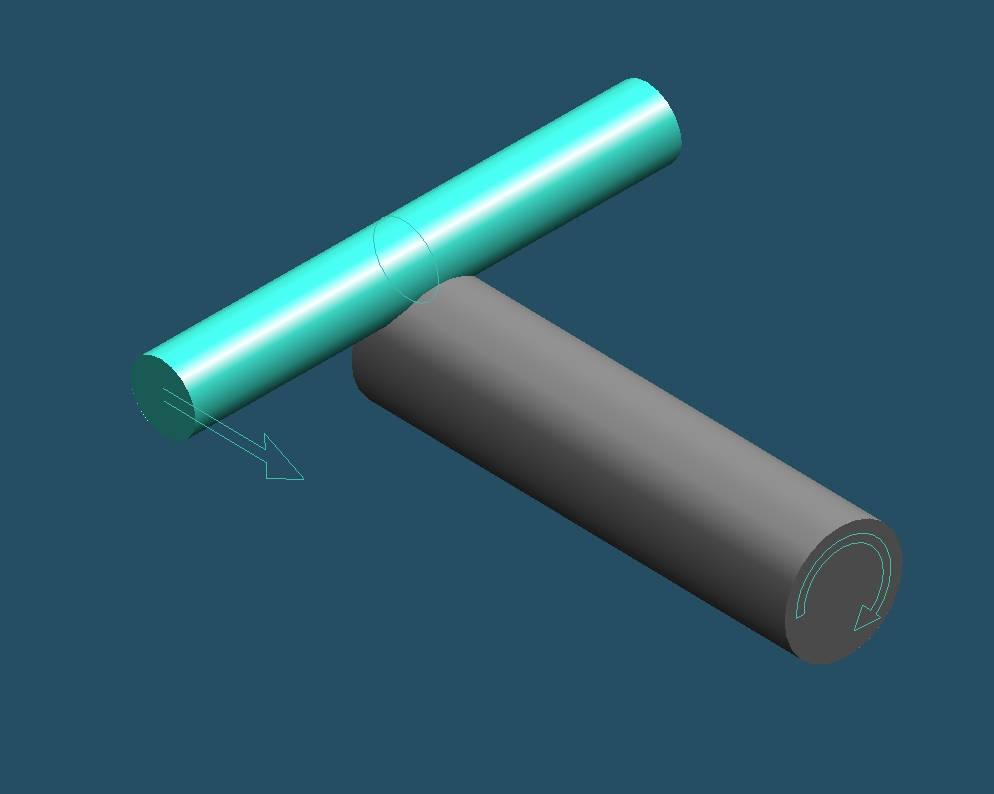

Eine Stange soll mit einem Fräser bearbeitet werden und sich dabei drehen (siehe Bild)(Herstellung einer Spindel).

Problem ist hier primär die Zeichnungserstellung, damit derjenige der es herstellen soll auch weiß was er zu tun hat. Dafür brauche ich ein Part aus dem ich dann die Draft ableiten kann.

Die Idee von CadKD ( http://ww3.cad.de/foren/ubb/Forum3/HTML/004816.shtml  ) ist ja nicht schlecht, aber irgendwie bekomme ich die Leitkontur (Schraubenlinie) nicht so hin.

Für Vorschläge und Tips wäre ich sehr dankbar.

Gruß Zordan

edit:doooffffe Umlaute im Anhang
[Diese Nachricht wurde von Zordan_Zumbel am 08. Nov. 2006 editiert.]

[Diese Nachricht wurde von Zordan_Zumbel am 08. Nov. 2006 editiert.]

[Diese Nachricht wurde von Zordan_Zumbel am 08. Nov. 2006 editiert.]

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Frage: was soll denn genau hergestellt werden?

------------------
Gruß

CadKD

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Hallo Zordan,
in V18 bleibt die Möglichkeit mit einer Schraubenflächeausprägung ein Element auf den Zylinder aufbringen, dessen Kanten man dann als Leitlinie für den geführten Ausschnitt verwenden kann.
In V19 kann man eine skizze aufwickeln (gabs auch schon in V18)und die entstehende Kurve läßt sich als Leitlinie für den geführten Ausschnitt auswählen!!!

------------------
Gruß

Martin Nofer
ISAP AG

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Vorschlag.zip

Hallo!

Anbei vielleicht eine Lösung.

mfg
Hannes

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Hallo Zordan,
Hallo Edger,

an der Stelle kurz ein paar allgemeine Bemerkung zu diesem Thema.

Egal ob ihr einen geführte Ausschnitt, eine Rotationsausprägung oder was auch immer nehmt, es wird stets ein 2D Profil durch den Raum gezogen. Im aktuellen Fall mag das zunächst nicht von belang sein, da sich Fräserachse und Werkstückachse unter 90° kreuzen. Soll nun der Fräser in einem Winkel angestellt werden und statt des Fingerfräsers ggf. sogar ein Scheibenformfräser eingesetzt werden, wird es schwierig die resultierende Nut zu berechnen. Bei schräg stehenden Werkzeugen liegt der Schneideneingriff nicht mehr in einer Ebene sondern im Raum. In diesem Fall müsste also ein Volumen und nicht eine einfache 2D Skizze durch den Raum gezogen werden. Eine Patentlösung dafür gibt es nicht, CAM Systeme werben nicht ohne Grund damit das sie eben genau dies simulieren können.

Ich hoffe ich hab das Thema wenigstens ein kleines Stück weitergebracht.

------------------
Gruß
Markus Gras
Unitec Informationssysteme GmbH

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Guten Morgen an alle,

Danke für die Antworten.

@JBI,

nette Idee mit der Elipse - hatten wir auch schon als Näherung und wenn uns nichts anders einfällt.

@CadKD:
wir haben einen Werkstückträger der links und rechts jeweils in einer Welle endet. Dieses Wellenende dient als Lagerung des Werkstückträgers und auch zum Transport desselben indem dieses Wellenende in der gefrästen Nut liegt und die Welle sich dreht.
Wie gesagt: Fertigungstechnisch kein Problem, entsprechende Maße anzugeben auch nicht (Fräserdurchmesser, Steigung, Frästiefe), aber ein Model zu erzeugen mit V17 -

@Markus Gras
...2D-Profil duch den Raum gezogen...  richtig erkannt
Ich benötige hier ein 3D-Profil,das durch den Raum gezogen wird.
Es nutzt mir aber nichts das mit einem CAM-System zu simulieren - ich brauche ein Part, von dem ich eine Zeichnung für den Fertiger erstellen kann.

@Martin Nofer
ja, ja die V18 oder V19...  habe ich leider noch nicht
und mit der V17 klapt dieser Trick noch nicht (Leitlinie, schon aber das Profil will er nicht annehmen    )
Das mit dem Aufwickeln der Skizze klapt auch in V17 aber nicht immer rundherum um eine Schraubenlinie zu erstellen.

Ich werde mit der Leitlinie aus einer geführten Ausprägung/Ausschnitt mal noch etwas experimientieren.

Bis denne

Gruß Zordan

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Hi,
wie geht in der V17 das abwikeln einer Skizze.
Ich steh momentan völlig auf dem Schlauch. Habe es schon mal gemacht bin mir aber nicht mehr sicher in welcher Version 17 / 18 /19 das war.

MfG
AMG

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

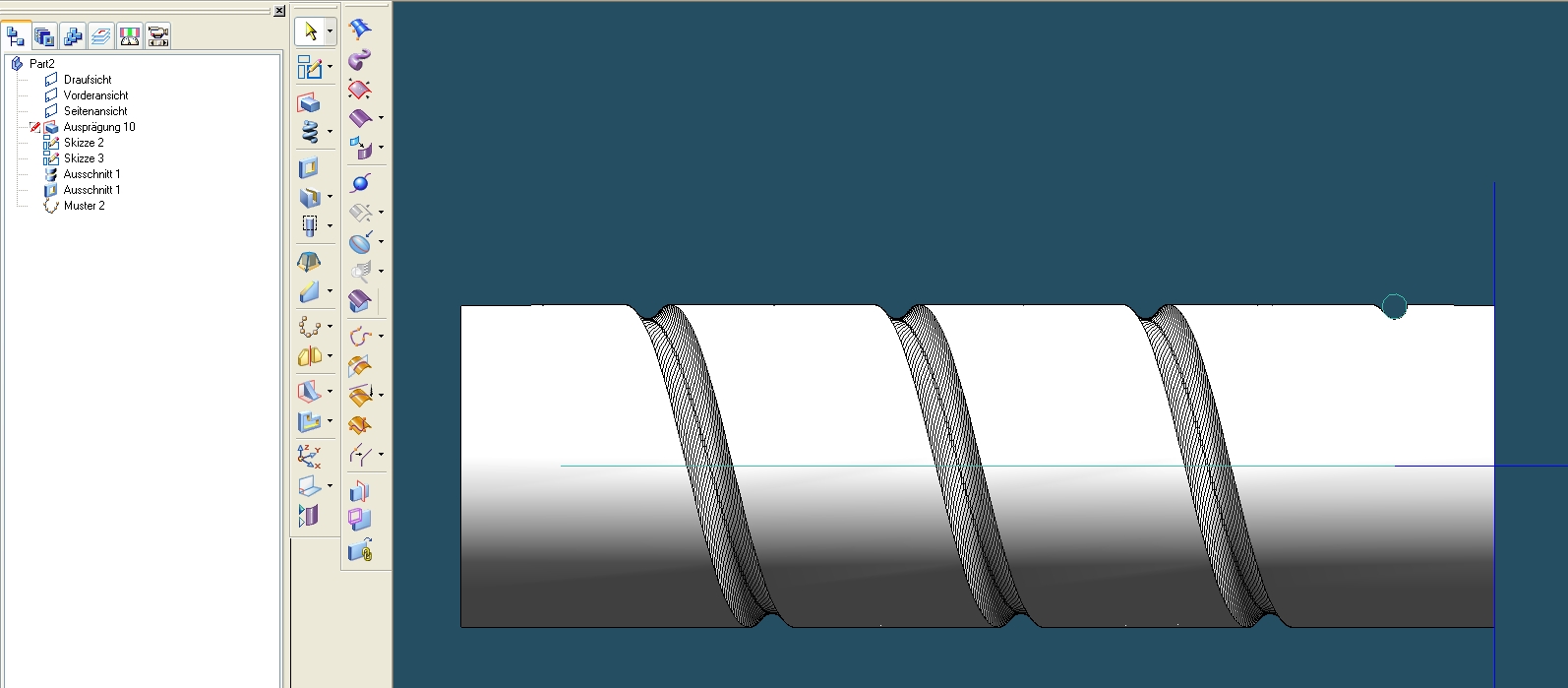

Geloest.jpg proj.gif

Hallo Leute,

wir haben es jetzt so gelöst:
1) Rotationsschnitt um die Steigung festzulegen
2) Fräser in Anfangsposition (Auschnitt)
3) Muster (des Ausschnitts) entlang Kurve (Rotationsausschnitt), dabei Muster entlang Kurve ausrichten, Anzahl 500
-> siehe Bild

Über Performance im ASM brauche ich wohl nicht zu reden und über die notwendige vereinfachung auch nicht...

@AMG13

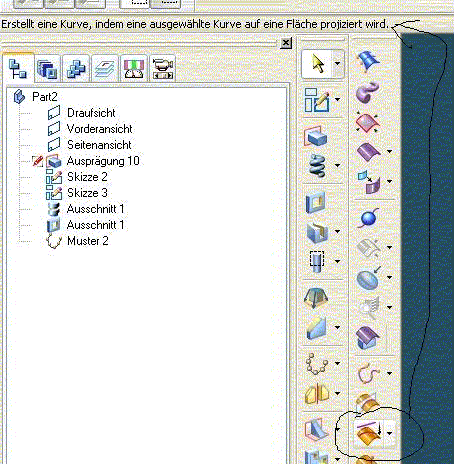

Skize erstellen, und dann mit der Funktion siehe Anhang projezieren

Bis zum nächsten mal

Gruß Zordan

Edit:immer wieder schwierigkeiten beim upload (grummel)
