Autor Thema:  Striche unter Maßzahlen (647 mal gelesen)
SpawnX12
Mitglied
Student


Sehen Sie sich das Profil von SpawnX12 an!   Senden Sie eine Private Message an SpawnX12  Schreiben Sie einen Gästebucheintrag für SpawnX12

Beiträge: 18
Registriert: 16.05.2005

erstellt am: 07. Jun. 2005 18:24    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities

Hallo

Ich habe ein Problem. Wenn ich ein Maß ändere kommt so ein strich unter die Zahl. Den darf ich aber nicht da haben, wie kann ich den denn wegbekommen?

Das andere Problem was ich habe ist die Ausrichtung der 3D Zeichnung für Draft. ich möchte einfach nur die Vorderansicht und muss jedesmal mit den Winkeln kämpfen. Gibts da nicht was, das mir gleich die Vorderansicht oder Seitenansicht anzeigt? Danke

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

vw-student
Mitglied
Berechnungsingenieur


Sehen Sie sich das Profil von vw-student an!   Senden Sie eine Private Message an vw-student  Schreiben Sie einen Gästebucheintrag für vw-student

Beiträge: 543
Registriert: 07.06.2005

erstellt am: 07. Jun. 2005 19:11    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities Nur für SpawnX12 10 Unities + Antwort hilfreich

der strich bedeutet das du dieses maß nicht ändern kannst,da die maßänderung mit einer vorher gesetzten beziehung im konflikt steht.also beziehung herausfinden und entfernen.zu der draft sache:solid bietet dir doch im zeichnungsassistenten eine auswahlmöglichkeit an.dort kannst du verschiedene ausrichtungen wählen.dort ist auch die vorderansicht aufgelistet.sollte dies nicht klappen,so kannst du auch benutzerdefiniert wählen und deine asm so ausrichten,wie du es haben willst.hoffe ich konnte helfen

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

SpawnX12
Mitglied
Student


Sehen Sie sich das Profil von SpawnX12 an!   Senden Sie eine Private Message an SpawnX12  Schreiben Sie einen Gästebucheintrag für SpawnX12

Beiträge: 18
Registriert: 16.05.2005

erstellt am: 07. Jun. 2005 19:51    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities


SäuleundTräger1.zip


Ich bekomme das nicht so ganz hin. Ich würde euch mal bitten, dass ihr euch mal die zeichnung anschaut und versucht, die unnötigen striche wegzubekommen! ich schaffs einfach nicht.

Danke

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

vw-student
Mitglied
Berechnungsingenieur


Sehen Sie sich das Profil von vw-student an!   Senden Sie eine Private Message an vw-student  Schreiben Sie einen Gästebucheintrag für vw-student

Beiträge: 543
Registriert: 07.06.2005

erstellt am: 07. Jun. 2005 20:19    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities Nur für SpawnX12 10 Unities + Antwort hilfreich

meine einzige idee wäre die geometrie nochmal in part zu überprüfen.und dort ggf nach beziehungen zu suchen,die mit der bemaßung in konflikt stehen.oder hast du die maße in draft versucht zu ändern?das würde den strich auch erklären.dies ist nicht möglich.sprich:geometrie in part ändern.

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

Rüben-Rudi
Ehrenmitglied V.I.P. h.c.
Landwirt, Konstrukteur


Sehen Sie sich das Profil von Rüben-Rudi an!   Senden Sie eine Private Message an Rüben-Rudi  Schreiben Sie einen Gästebucheintrag für Rüben-Rudi

Beiträge: 3002
Registriert: 06.12.2002

SE ST7 MP5

erstellt am: 07. Jun. 2005 20:25    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities Nur für SpawnX12 10 Unities + Antwort hilfreich

Guten Abend,

bitte erstmal den Dateinamen ändern. Sonderzeichen sind bei CAD.de nicht möglich.

Änderungen der Maße sind im dft NICHT möglich ... immer übers ASM in die Prt gehen ... im dft Doppelklick auf das Teil und das ASM öffnet sich ... im ASM rMt und dann "bearbeiten", .... danach "zurück" zum ASM nicht vergessen!

Gruß

Rübe

------------------
Was der Bauer nicht kennt, das frisst er nicht!
Würde der Städter wissen was er frisst,
er würde Bauer werden!

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

modeng
Ehrenmitglied V.I.P. h.c.



Sehen Sie sich das Profil von modeng an!   Senden Sie eine Private Message an modeng  Schreiben Sie einen Gästebucheintrag für modeng

Beiträge: 7061
Registriert: 10.12.2003

erstellt am: 07. Jun. 2005 20:26    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities Nur für SpawnX12 10 Unities + Antwort hilfreich

Moin,

ist ein acad File kann also nicht von jedem geoeffnet werden. Aber
ein Mass welches ein Element eines abgeleiteten Teils bemasst kann *nur*
im Teil (.part/.psm) selbst geaendert werden. siehe auch:

http://ww3.cad.de/foren/ubb/Forum3/HTML/003048.shtml

oder schau mal das Tutorial ueber Draft im SE an

modeng

[Diese Nachricht wurde von modeng am 07. Jun. 2005 editiert.]

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

modeng
Ehrenmitglied V.I.P. h.c.



Sehen Sie sich das Profil von modeng an!   Senden Sie eine Private Message an modeng  Schreiben Sie einen Gästebucheintrag für modeng

Beiträge: 7061
Registriert: 10.12.2003

erstellt am: 07. Jun. 2005 20:46    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities Nur für SpawnX12 10 Unities + Antwort hilfreich

Moin Ruebe,

[...]
Sonderzeichen sind bei CAD.de nicht möglich.
[...]

hat nichts mit CAD.DE zu tun sondern mit einigen Browsern, die das
nicht koennen.

Gleiches gilt fuer Trennstriche in URLs rechter Schraegstrich ist
angesagt statt linkem Schraegstrich ....

modneg

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

snap on
Mitglied
malen nach zahlen


Sehen Sie sich das Profil von snap on an!   Senden Sie eine Private Message an snap on  Schreiben Sie einen Gästebucheintrag für snap on

Beiträge: 289
Registriert: 17.02.2004

dill 2,66 doppel duo dingers
4GB, nvidia quadratding 3700
ST4

erstellt am: 13. Jun. 2005 11:21    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities Nur für SpawnX12 10 Unities + Antwort hilfreich






moin
lieber spät, wie nie
zu 1:
in den eigenschaften der bemaßung kann man einstellen ob die geänderte bemaßung "unterstrichen" "zick zack" oder "keine" markierung erhalten soll
(wobei ich es nicht sonderlich sinnvoll empfinde, geänderte bemaßung nicht zu markieren, da somit in der dft keine visuelle kontrollmöglichkeit mehr besteht ob das maß überhaupt noch dem 3d modell entspricht.)

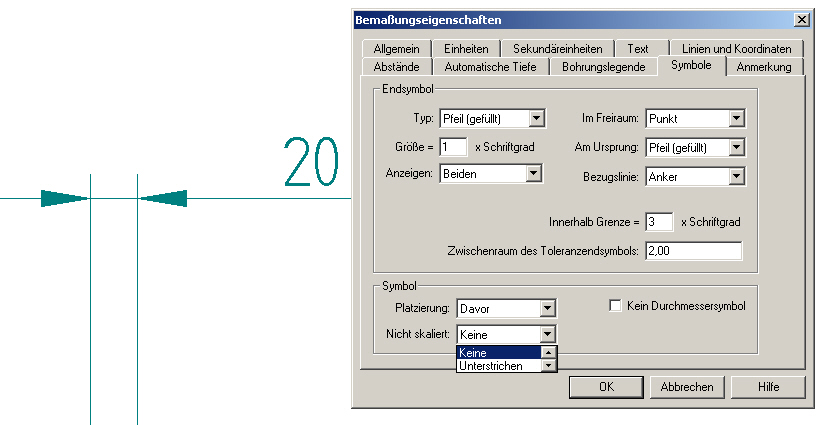

gugst du bild "ohne strich"
zu 2:

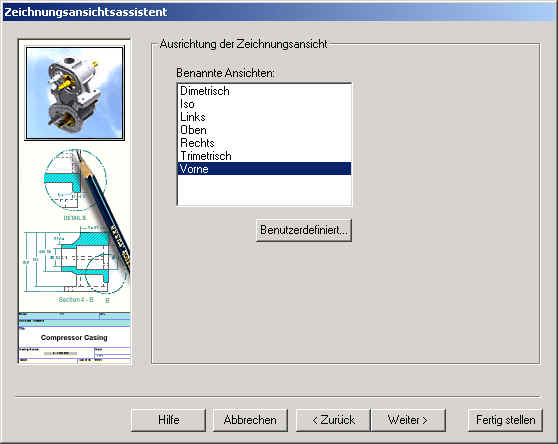

wurde zwar schon beantwortet- aber gugst du bild "vorne"
grüßlitsch snap on

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

Michael67
Mitglied
Projektierung, CAD-Betreuung


Sehen Sie sich das Profil von Michael67 an!   Senden Sie eine Private Message an Michael67  Schreiben Sie einen Gästebucheintrag für Michael67

Beiträge: 52
Registriert: 19.12.2002

erstellt am: 27. Jun. 2005 12:48    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities Nur für SpawnX12 10 Unities + Antwort hilfreich

Versuche den Schalter "Variabel" in der Smart Step Leiste der Bemassung einzuschalten.

Gruss
Michael

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP
