Thema: Tangential nicht Tangential sondern senkrecht (2301 mal gelesen)
|
otto89
Mitglied
   Beiträge: 43
Registriert: 14.06.2012 Catia v5 R21
Solidworks 2014
|
erstellt am: 19. Sep. 2014 12:26  <-- editieren / zitieren -->   Unities abgeben:

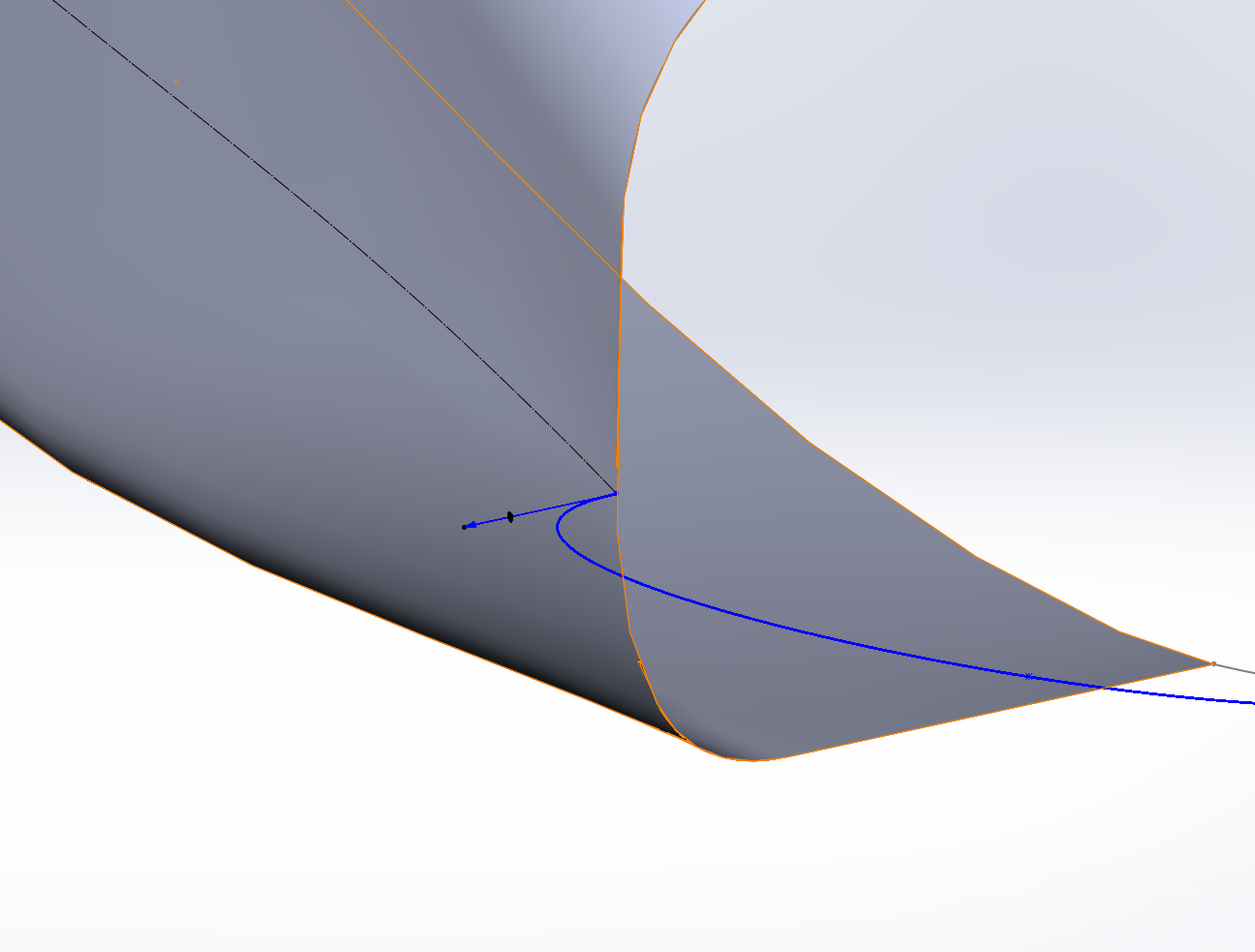

Moin, wenn ich in einer Skizze oder Fläche die Beziehung Tangential hinzufügen will, ist diese nicht tangential sondern senkrecht dazu?! Was da los?
Foto im Anhang, ich bin ratlos. Für Tipps bin ich dankbar, Gruß, Andreas Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
ThoMay
Ehrenmitglied V.I.P. h.c.
Konstrukteur
Beiträge: 5260
Registriert: 15.04.2007 SWX 2019
Windows 10 x64
|
erstellt am: 19. Sep. 2014 12:32 <-- editieren / zitieren --> Unities abgeben: Nur für otto89
|
otto89
Mitglied
Beiträge: 43
Registriert: 14.06.2012 Catia v5 R21
Solidworks 2014
|
erstellt am: 19. Sep. 2014 13:49 <-- editieren / zitieren --> Unities abgeben:
Nein, ist eine 2D Skizze. Ich habe die Datei bekommen und eben dasselbe in Catia festgestellt. Also das Tangential als senkrecht ausgeführt wird. Wie kann sowas denn bitte passieren? In Catia auch nicht innerhalb der Skizzenumgebung sondern über Verschneiden und Spline. Das Modell ist in seinen Ebenen verkehrt aufgebaut worden - daran kann das doch aber nicht liegen der? Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
Johannes Anacker
Mitglied
Leiter Produktmarketing
Beiträge: 1046
Registriert: 18.05.2000 SOLIDWORKS 2016 Premium mit allen SWX-Addons mit Windows 7 auf DELL Precision M6600
|
erstellt am: 19. Sep. 2014 14:40 <-- editieren / zitieren --> Unities abgeben: Nur für otto89
|
marques_CH
Mitglied
Prozessdesign/PLM
Beiträge: 698
Registriert: 21.11.2005 Solidworks 2012 SP3
Flow Sim
Workstation:
6x 4.7 Ghz
Quadro 4000
Revodrive 3 X2 SSD
|
erstellt am: 19. Sep. 2014 16:42 <-- editieren / zitieren --> Unities abgeben: Nur für otto89
|
Heiko Soehnholz
Ehrenmitglied V.I.P. h.c.
Dipl.-Ing. (FH) Maschinenbau
Beiträge: 5499
Registriert: 03.07.2002 SOLIDWORKS 2001 - 2024SP3.1
Elite AE Award 2023
SOLIDWORKS Premium,
Simu, Flow, Plastics, Composer, MBD,
Inspection, PDMP, Visualize, TopsWorks,
DPS Tools, JobBox, MacroSheet, etc.
Passungstabelle von Heinz
WIN10x64 22H2 | HP ZBook 17 Fury G8
|
erstellt am: 19. Sep. 2014 18:24 <-- editieren / zitieren --> Unities abgeben: Nur für otto89
|
otto89
Mitglied
Beiträge: 43
Registriert: 14.06.2012 Catia v5 R21
Solidworks 2014
|
erstellt am: 19. Sep. 2014 19:06 <-- editieren / zitieren --> Unities abgeben:
|
babyjail
Mitglied
Beiträge: 6
Registriert: 21.07.2014 SW 2014 x64 Premium SP 2.0
HP Z420 Workstation
|
erstellt am: 22. Sep. 2014 09:37 <-- editieren / zitieren --> Unities abgeben: Nur für otto89
Habe bei deinem Modell die zuletzt erstellte Oberfläche gelöscht und der Spline richtet sich danach sofort "von alleine". Wenn ich die Skizze bearbeiten will ohne die Fläche zuvor zu löschen stürzt mein SWX ab  Also, Fläche löschen, Skizze neu bearbeiten, Fläche neu erstellen. Dann sollte es funktionieren. Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
Fyodor
Ehrenmitglied V.I.P. h.c.
Dipl.-Ing.(FH) Maschinenbau
Beiträge: 2669
Registriert: 15.03.2005 DELL Precision 7740
Intel Core i9-9980HK
32 GB RAM
NVISIA Quadro RTX4000
Windows 10 Enterprise<P>SolidWorks 2022 SP5.0
|
erstellt am: 22. Sep. 2014 09:52 <-- editieren / zitieren --> Unities abgeben: Nur für otto89

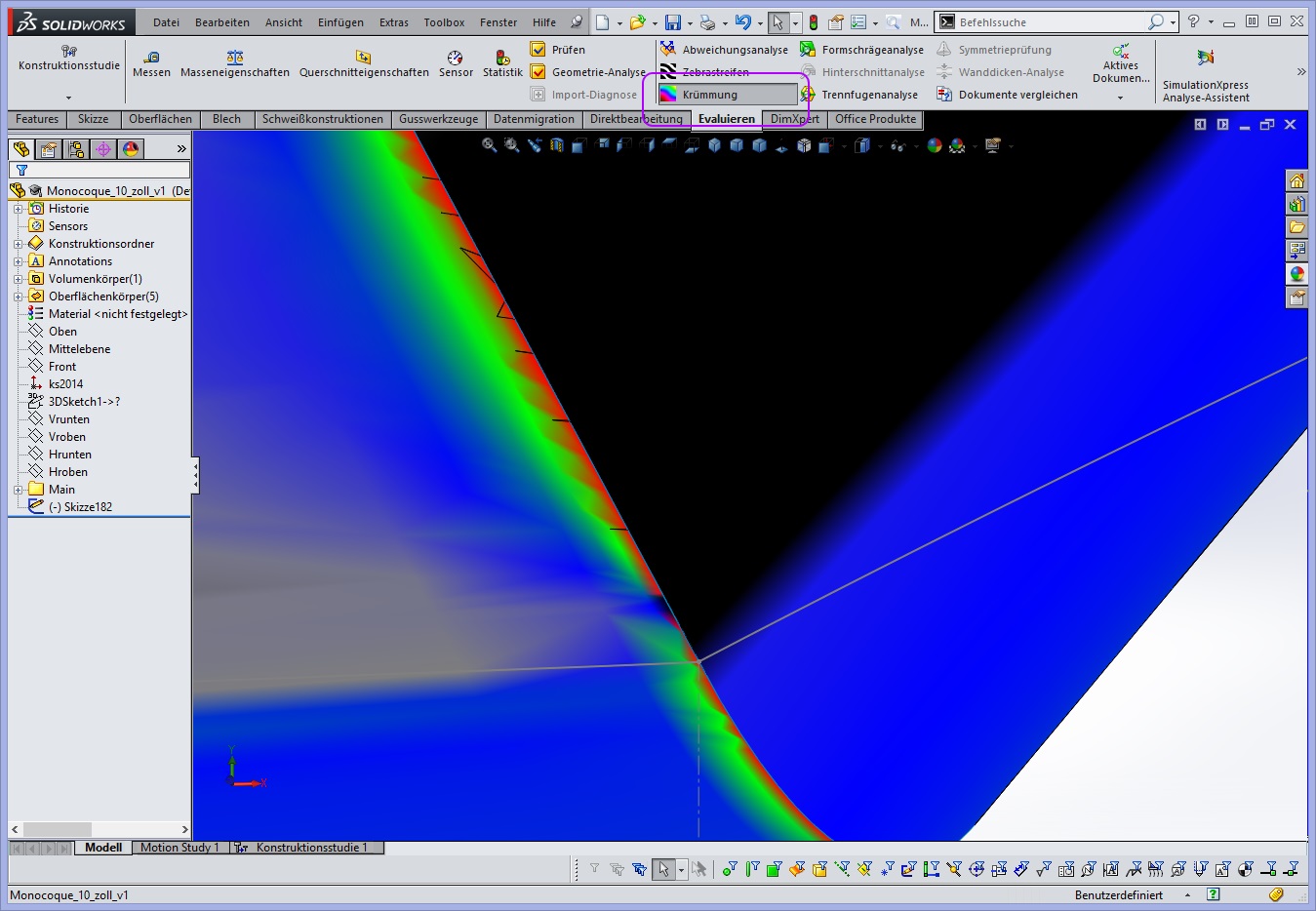

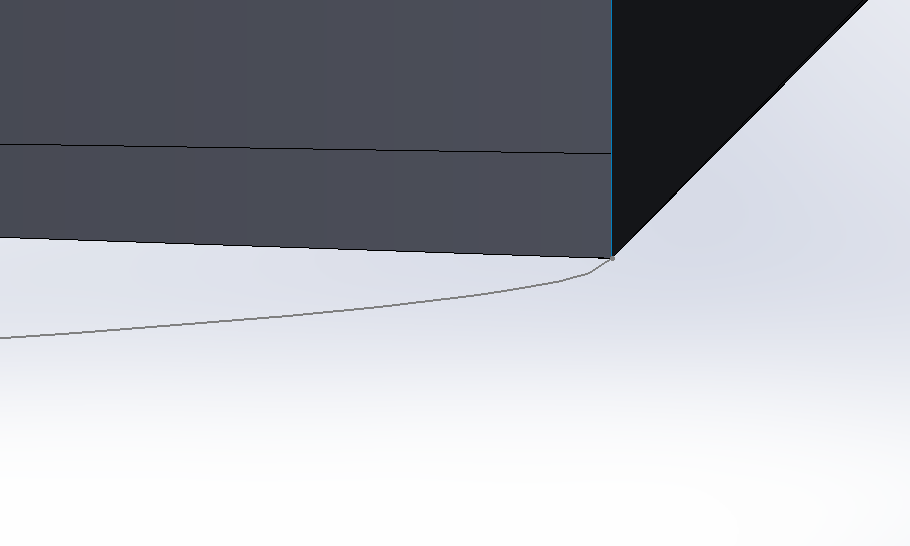

Ich habe probehalber mal alle Darstellungsoptionen auf die höchste Qualität eingestellt, und dann in der Draufsicht ganz nah rangezoomt. Und das kommt dabei raus... Die Kurve macht einen winzigen Bogen am Ende. ------------------
Cheers,
Jochen Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
Heiko Soehnholz
Ehrenmitglied V.I.P. h.c.
Dipl.-Ing. (FH) Maschinenbau
Beiträge: 5499
Registriert: 03.07.2002 SOLIDWORKS 2001 - 2024SP3.1
Elite AE Award 2023
SOLIDWORKS Premium,
Simu, Flow, Plastics, Composer, MBD,
Inspection, PDMP, Visualize, TopsWorks,
DPS Tools, JobBox, MacroSheet, etc.
Passungstabelle von Heinz
WIN10x64 22H2 | HP ZBook 17 Fury G8
|
erstellt am: 22. Sep. 2014 09:56 <-- editieren / zitieren --> Unities abgeben: Nur für otto89
Moin, man sieht doch ganz deutlich, dass die Fläche meinen vermuteten "Schwups" macht. Im Zweifel kannst du ja mal die Krümmung anzeigen lassen (unter Evaluieren) - das siehst du, wie sich die Fläche auf dem letzten Stück nach innen krümmt. Ich dachte, du hättest alle Hinweise geprüft! Meinen nicht? Ts, ts, ts... Hinten ist das gleich Problem vorhanden. Im Übrigen ist es nicht ungewöhnlich, Freiformflächen länger zu modellieren, um sie dann ein Stück zurück zu trimmen. Gerade beim Einsatz von Leitkurven können dieses Effekte der starken Verkrümmung schnell mal auftreten... (so sie denn nicht 100% optimal auf die Profile treffen). ------------------
