Teil3FuhrungNeu.SLDPRT

Hallo Zusammen,

seid Std. komme ich bei der Konstruktion nicht weiter und bin am verzweifeln.
Ich will in einer Bohrung (auf die hohlzylinderfläche) eine Form zeichnen und diese dann ausprägen.
Die form ist gezackt und soll die Führung eines Stiftes darstellen, der eine Rastfunktion hat und über die schiefe Ebene aus einer Dreh- eine liniare Bewegung erzeugt.
Jedoch bekomme ich kein Zugriff auf diese Fläche... wie macht man soetwas? hat das schon mal einer von euch gemacht? ich bin jetzt schon an meine grenzen gestoßen
Würde mich sehr über Hilfe freuen... (ich arbeite mit Solidworks student 2010)

Gruß Markus

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---


Hallo Markus,

herzlich willkommen auf CAD.DE

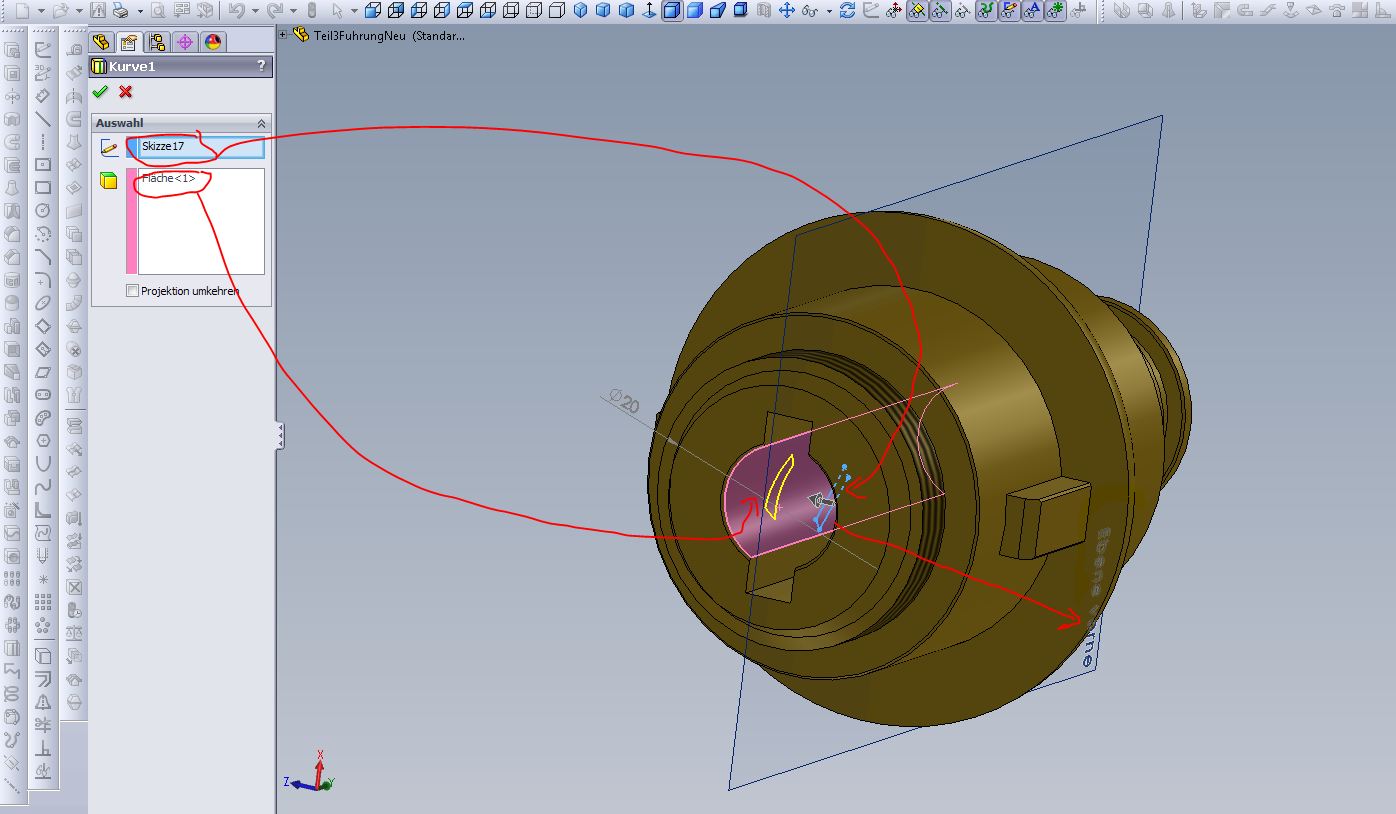

Dazu kann man projizierte Kurve nehmen.

Skizze auf Ebene Vorne erstellen und auf die Bohrungswand projizieren.

Grüße Andreas

------------------
Stillstand ist Rückschritt

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Hi Krümmel,

Danke für deine schnelle Antwort..
Ich habe es versucht aber ich glaube ich brauche noch etwas mehr Information.. ich gebe mir mühe jedoch muss ich noch viel lernen
Denn auch jetzt hänge ich wieder vor dem nächsten Problem ich will eine Nut die einen 90° Knick macht auf eine Welle legen und ich gehe davon aus, dass auch dies über die Projektion möglich ist oder?
Wenn du es mir nochmal in etwas kleinern schritten erklären kannst

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Hallo Markus,

nehme mal an es soll wie gefräst aussehen hinterher

Das macht die Sache etwas komplexer.

Hier ein wenig Lesestoff damit Du mal ein Gefühl bekommst wovon wir reden.

http://ww3.cad.de/foren/ubb/Forum2/HTML/016023.shtml

http://ww3.cad.de/foren/ubb/Forum2/HTML/023602.shtml

Wenn Du damit nicht weiterkommst zeichne mal Deine Bahn auf Ebene Vorne dann schau ichs mir mal an.

Grüße Andreas

------------------
Stillstand ist Rückschritt

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Teil6neumitlinien.SLDPRT

Zum verzweifeln...

ich hab eben das falsche teil geschickt... jetzt aber das richtige.
Die Mechanik wollte ich eigentlich nur aus einem Kugelschreiber übernehmen.
Ich habe die Linien vorne auf die ebene gezeichnet diese sollen in die Bohrung (13mm) nach der Berechnung sollte das passen. Diese Skizze muss auch noch auf die gegenüberliegende Seite Spiegelverkehrt positioniert werden. Ausgetragen muss auf jeder Seite 1mm zur Lochseite...  kann man das verstehen?

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Die Zeichnung muss nicht Fräsgerecht sein... sondern ich brauche nur die funktion

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---


Hallo Markus,

wenn ich Dich richtig verstanden habe bist Du also auf der Suche nach sowas ?

Grüße Andreas

------------------
Stillstand ist Rückschritt

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

KlickKlack.jpg KlickKlack.zip

Hallo Markus,
sollte das evtl. so aussehen

Gruß Lenz

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Andreas das sieht schon sehr gut aus,
jedoch muss gehört diese Form zu einer anderen Kugelschreiber Mechanik.
aber von der ausprägung ist es genau das was ich suche!

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Das ist fast richtig

nur müssen die zacken, die jetzt nach unten zeigen nach vornezeigen.
wie hast du das denn gemacht?
Gruß Markus

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Ich kann deine Dateil leider nicht mit meinem solidworks öffnen.. es erscheint die meldung, dass meine version zu alt ist...  ich habe 2010

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---


Hallo Markus,
vielleicht kannst Du mit der beigefügten Anleitung das Teil modellieren. Beim letzten Feature (6) brauchst Du wahrscheinlich ein Kreismuster und keine Spiegelung.

Gruß Lenz

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Vielen Danke ich versuche es!!! Ihr seid TOP

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Hallo Markus,

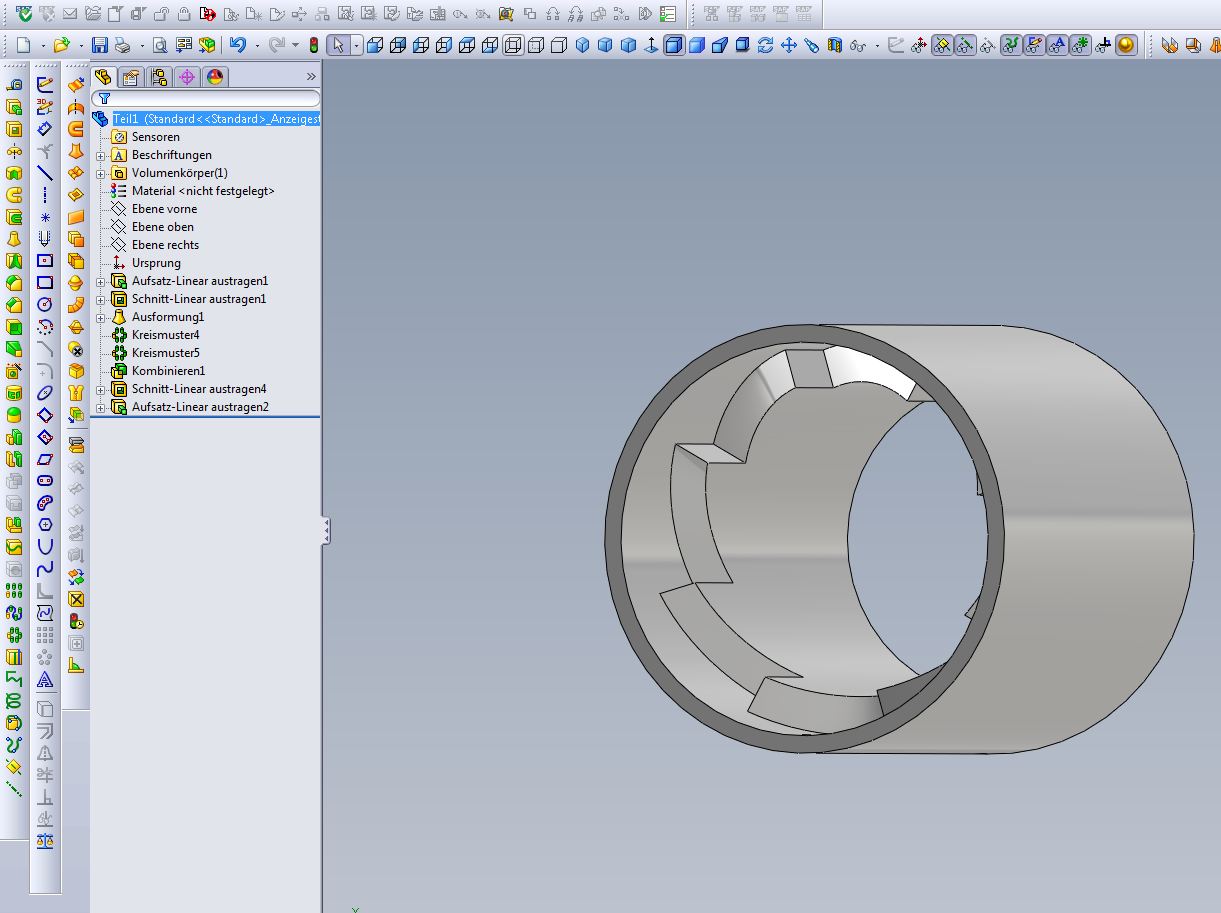

plaziere die Skizze wie von Lenz gezeigt und nutze dann das Feature Umwickeln mit Option aufprägen.

Viel Erfolg

Grüße Andreas

------------------
Stillstand ist Rückschritt

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Jungs ich habe es geschafft    und ich lernen und lernen immer mehr mit dem Programm. jetzt bin ich schon seid 28 Sdt. wach  muss morgen mein projeckt abgeben... das wird wieder eine lange nacht
Aber löst man ein Problem dann steht das nächste auf der Matte! Dazu werde ich ein neues Thema öffnen!
Also nochmal danke!!!

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Hi  ,

Zitat:

---

und ich lernen und lernen immer mehr mit dem Programm. jetzt bin ich schon seid 28 Sdt. wach

---

na wenn das nicht für eine kleine Belohnung (Üs) reicht...

G.  thomas

------------------
