Thema: Türriegel (2926 mal gelesen)
|
Hans49
Mitglied
Illustrator
   Beiträge: 13
Registriert: 21.04.2012
|
erstellt am: 08. Mai. 2012 08:12  <-- editieren / zitieren -->   Unities abgeben:
Hallo, ich habe zwei gegeneinander bewegliche Teile, deren Analogon eine Tür ist, die durch einen Riegel im Türrahmen entweder blockiert oder freigegeben wird. Wie muss ich die Verknüpfung zwischen den Teilen wählen, damit sich Riegel und Tür nicht durchdringen? Oder lässt sich dies anders als durch eine Verknüpfung erfüllen? Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
gogoslav
Mitglied
Maschinenbautechniker
Beiträge: 804
Registriert: 24.03.2005 WIN 10 x64 Enterprise
SWX 2020 SP5.0
SWX 2021 SP5.1
SWX 2022 SP5.0
SWX 2023 SP0.1
Visualize Prof
PDM Prof 2023 SP0.1
HP ZBook17 G5
Nvidia Quadro P3200
64 GB RAM
Xeon 4,6 GHz
|
erstellt am: 08. Mai. 2012 15:28 <-- editieren / zitieren --> Unities abgeben: Nur für Hans49
Hallo Hans, die Frage ist schwierig zu verstehen. Bitte Bilder oder Modelle einstellen, sonst kann dir keiner helfen, da wir keine Glaskugel haben :-) Bitte auch Dein Profil ausfüllen, da sich doch einiges in den SWX Versionen ändert. Gruß Marco ------------------
Papa 2005 u 2007
Gib jedem Tag die Chance, der schönste Deines Lebens zu werden. Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
myca
Ehrenmitglied V.I.P. h.c.
Konstrukteur
Beiträge: 4383
Registriert: 15.06.2007 SW 2007
SW 2018
2,67 GHz,2 GB, ATI FIRE GL V5200, XP 64
3,4 GHz, 8GB, ATI FIRE PRO V7800, WIN 10 Pro
|
erstellt am: 08. Mai. 2012 15:46 <-- editieren / zitieren --> Unities abgeben: Nur für Hans49
 Hi, Zitat:
Wie muss ich die Verknüpfung zwischen den Teilen wählen, damit sich Riegel und Tür nicht durchdringen?
diese Art von Verknüpfung findest Du in den erweiterten V. unter LIMIT G.  thomas ------------------
 Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
sonti
Mitglied
dipl. Masch.-Ing.
Beiträge: 1175
Registriert: 26.01.2007 Solid Works 2017 SP5
Inventor 2015
Windows 10
SWX (mein Liebling)
|
erstellt am: 08. Mai. 2012 16:26 <-- editieren / zitieren --> Unities abgeben: Nur für Hans49
|
Hans49
Mitglied
Illustrator
Beiträge: 13
Registriert: 21.04.2012
|
erstellt am: 08. Mai. 2012 19:19 <-- editieren / zitieren --> Unities abgeben:
Zitat:
Original erstellt von myca:
Hi,
diese Art von Verknüpfung findest Du in den erweiterten V. unter [b]LIMITG. thomas
[/B]

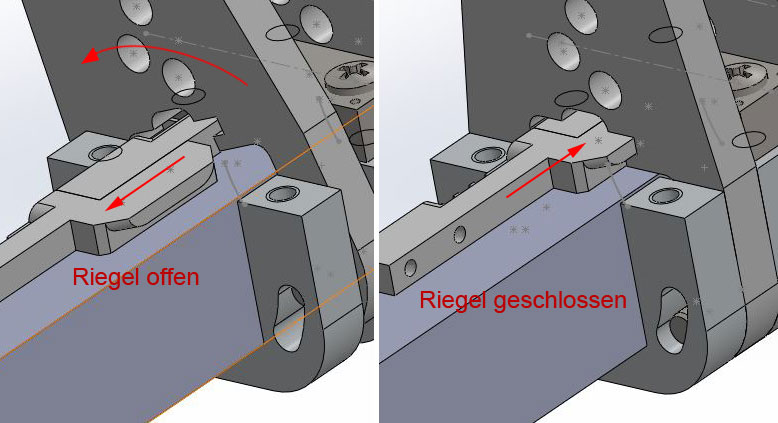

Das funktioniert leider noch nicht. Ich erhalte immer eine Überdefinition des Teils. Im Lehrgang finde ich nichts zu einer solchen Situation. Vielleicht hilft das Bild der beiden Phasen weiter. Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
Krümmel
Moderator
Konstrukteur mit rotierter Vergangenheit

Beiträge: 6243
Registriert: 14.09.2008 Was mit SWX so alles geht ;-)
|
erstellt am: 08. Mai. 2012 19:30 <-- editieren / zitieren --> Unities abgeben: Nur für Hans49
|
Hans49
Mitglied
Illustrator
Beiträge: 13
Registriert: 21.04.2012
|
erstellt am: 08. Mai. 2012 20:16 <-- editieren / zitieren --> Unities abgeben:
|
myca
Ehrenmitglied V.I.P. h.c.
Konstrukteur
Beiträge: 4383
Registriert: 15.06.2007 SW 2007
SW 2018
2,67 GHz,2 GB, ATI FIRE GL V5200, XP 64
3,4 GHz, 8GB, ATI FIRE PRO V7800, WIN 10 Pro
|
erstellt am: 08. Mai. 2012 20:47 <-- editieren / zitieren --> Unities abgeben: Nur für Hans49
Hi, da hilft Dir nur eine Konfiguration: 1 K. Riegel vorgeschoben, Hebel deckungsgleich mit Riegel.
2 K. Riegel zurückgeschoben, Hebel deckungsgleich mit Riegel unterdrückt.
G. thomas
------------------
Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
Hans49
Mitglied
Illustrator
Beiträge: 13
Registriert: 21.04.2012
|
erstellt am: 08. Mai. 2012 21:13 <-- editieren / zitieren --> Unities abgeben:
|
myca
Ehrenmitglied V.I.P. h.c.
Konstrukteur
Beiträge: 4383
Registriert: 15.06.2007 SW 2007
SW 2018
2,67 GHz,2 GB, ATI FIRE GL V5200, XP 64
3,4 GHz, 8GB, ATI FIRE PRO V7800, WIN 10 Pro
|
erstellt am: 08. Mai. 2012 21:40 <-- editieren / zitieren --> Unities abgeben: Nur für Hans49
Hi, in der Baugruppe im (glaube ich) Eigenschaftsmanager kann man eine neue Konfiguration anlegen - einfach oben im Baum RMT. (hier ist die Taste F1 sehr hilfreich - nach Konfig. suchen). Die nennst Du entsprechend. Dann machst Du die Verknüpfungen - hier achten auf "diese Konf." oder "alle Konf. Und das ist alles... G. thomas ------------------
Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
Hans49
Mitglied
Illustrator
Beiträge: 13
Registriert: 21.04.2012
|
erstellt am: 09. Mai. 2012 07:56 <-- editieren / zitieren --> Unities abgeben:
|
myca
Ehrenmitglied V.I.P. h.c.
Konstrukteur
Beiträge: 4383
Registriert: 15.06.2007 SW 2007
SW 2018
2,67 GHz,2 GB, ATI FIRE GL V5200, XP 64
3,4 GHz, 8GB, ATI FIRE PRO V7800, WIN 10 Pro
|
erstellt am: 09. Mai. 2012 11:06 <-- editieren / zitieren --> Unities abgeben: Nur für Hans49
|
Jörg_B
Mitglied
Staatlich geprüfter Techniker Maschinenbau
Beiträge: 96
Registriert: 24.03.2003 Beruf<P>Solid Works 2011 SP 5<P>Windows 7
Intel Q6600, 3GB Ram
FX 1500 / 6.14.10.9163<P>Privat
Alibre 11 Standard
HP dv 9700
AMD Turion 64 X2, 2GB Ram
NVIDIA GForce 8400M GS
|
erstellt am: 09. Mai. 2012 12:06 <-- editieren / zitieren --> Unities abgeben: Nur für Hans49
Zitat:
Original erstellt von Hans49:
Das funktioniert leider noch nicht. Ich erhalte immer eine Überdefinition des Teils. Im Lehrgang finde ich nichts zu einer solchen Situation. Vielleicht hilft das Bild der beiden Phasen weiter.
Hallo Hans, wenn sich Deine "Limit" Verknüpfung in einer Unterbaugruppe befindet,
zählt sie meines Wissens in einer Übergeordneten Baugruppe als vollständig definiert was bei weiteren Verknüpfungen dann Deine og. Fehlermeldung zur Folge hat.
------------------
Gruß vom Oberrhein Jörg Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
ThoMay
Ehrenmitglied V.I.P. h.c.
Konstrukteur
Beiträge: 5260
Registriert: 15.04.2007 SWX 2019
Windows 10 x64
|
erstellt am: 09. Mai. 2012 12:27 <-- editieren / zitieren --> Unities abgeben: Nur für Hans49
Hallo Hans. Zu den Konfigurationen von Thomas.
Du darfst keine abgeleitete Konfiguration erstellen.
ImKonfigurationsmanager ganz oben auf den Text mit der RMT => neu Konfiguration erstellen.
Damit erstellst du eine Kopie der geraden aktuellen konfig.
In der gerade erstellen Konfigunration die von Thomas als erstes genannte Verknüpfung unterdrücken.
Eine neu Verknüpfung anlegen, welche den Riegel offen zeigt.
Die Verknüpfung mit der RMT anwählen => Feature konfigurieren.
Im Anschließenden Fenster bei der Anderen Konfig mit Haken bei unterdrückt versehen. Wenn du dann die Riegenbaugruppe in einer anderen verwendest:
Die Riegelbaugruppe mit der RMT anwählen.
Eingeschaften aktivieren.
Anschließend im Fenster entsprechende Konfig auswählen. Gruß
ThoMay
------------------
Hast du Fragen?
Brauchst du
Schaut mal nach im Bereich
Alle Foren => Wissenstransfer.
oder
Konstrukteure Online hier bei CAD.de
Richtig fragen -
Nettiquette - Konstruktionshilfen - Systeminfo - Unities - CAD Freeware - Forenübersicht - 3D Modelle - SolidWorks Videos Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
