Hallo, bin mal wieder da und hab gleich ne Frage.
Ich habe eine Zeit lang an einem Rechner arbeiten müssen, war nicht meiner, an dem hat SolidWorks im Hintergrund gleich die Zeichnungen von den Bauteilen gemacht die ich gerade konstruiert hab.   Leider hab ich nicht gefunden wie ich meinem Rechner das beibringen kann. Wie geht das?
Laßt mich bitte nicht dumm sterben.
Vielen Dank im voraus

------------------
Caddy
AutoCad 13/Genius - AutoCad 2000
Medusa
Inventor 2008
Solid Works 2010

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Hallo Mechaniklas,
Schuss ins Blaue: Da lief ein Makro/Zusatzprogramm mit.
Da gibts je einige auf dem Markt
Gruß Marco

------------------
Papa 2005 u 2007
Gib jedem Tag die Chance, der schönste Deines Lebens zu werden.

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Tatsächlich?!?!? Wo gibts die denn? Und wie heißen die?

------------------
Caddy
AutoCad 13/Genius - AutoCad 2000
Medusa
Inventor 2008
Solid Works 2010

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Hallo Mechaniklas,

Zitat:

---

Original erstellt von Mechaniklas:
[...] an dem hat SolidWorks im Hintergrund gleich die Zeichnungen von den Bauteilen gemacht die ich gerade konstruiert hab

---

Kannst du etwas genauer beschreiben, was das bedeutet? So mit allem drum und dran, inklusive Bemaßung, Beschriftung, ausgefülltem Zeichnungskopf, Blöcke, Oberflächenzeichnung? Und dieser Zauber hat die Zeichnung weiterhin ergänzt, während du an dem Modell weitergearbeitet hast? Oder verstehst du etwas anderes unter "gleich im Hintergrund die Zeichnung gemacht"?

Also für die erste Variante ist mir nichts im SolidWorks bekannt, und als Zusatztool kenne ich da auch nur "TZ-Azubi 2.0" und die erweiterte Variante "TZ Professionell 2011"

Ciao,
Stefan

------------------
Inoffizielle deutsche SolidWorks Hilfeseite    http://solidworks.cad.de

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Also, ich habe da so vor mich hinkonstruiert. Als ich fertig war, wollte ich mich an die Zeichungsableitungen machen und gesehen daß schon alle Zeichnungen im groben fertig waren. Die drei Ansichten Ansichten, viele Bemaßungen. Was fehlte waren ŽnurŽ noch Toleranzangeben, Oberflächenangaben und solche speziellen Sachen.
Das Schriftfeld war auch zum großen Teil ausgefüllt.
Es waren nur noch Kleinigkeiten nachzuarbeiten.

------------------
Caddy
AutoCad 13/Genius - AutoCad 2000
Medusa
Inventor 2008
Solid Works 2010

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

das erklärt schon was los ist

a: du musst beim Erstellen der Modelle die Maße schon markieren mit "für Zeichnung übernehmen" )

b: die Zeichnungsvorlage so vorbereiten, das automatisch die drei Ansichten eingefügt werden

mehr wars nicht in diesem Fall

c: wenn du die Oberflächenzeichen auch noch im Model einfügst, werden die glaube ich auch übernommen (die Toleranzen tragst du ja schon im Model ein oder? )

LG Martin

------------------
Bin jetzt auch unter Skype erreichbar  , einfach nach Martin Doppler in Wien suchen.

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Zitat:

---

Original erstellt von dopplerm:....
a: du musst beim Erstellen der Modelle die Maße schon markieren mit "für Zeichnung übernehmen" )

b: die Zeichnungsvorlage so vorbereiten, das automatisch die drei Ansichten eingefügt werden

mehr wars nicht in diesem Fall....
[/B]

---

Ahh, und wie komme ich dahin?!?!?! Ich habe bisher nur den ŽklassischenŽ Weg genommen. Sowas würde einen Haufen Zeit sparen!!!

------------------
Caddy
AutoCad 13/Genius - AutoCad 2000
Medusa
Inventor 2008
Solid Works 2010

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Hallo Marco

Woher wissen die Programme welche Ansichten nötig sind? (Funktionalität etc.)

Sonti

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

@Marco,

weil die meisten User Drehteile immer in einer bestimmten Art erstellen, als würdens vor der Drehbank stehen

und bei anderen Teilen ist es oft änlich

ich konstruiere meist in Einbaulage, d klappt es dann nicht so gut

aber ich verwende auch mal ähnliche Teile und kopiere sie mit samt der Zeichnung.

LG Martin

------------------
Bin jetzt auch unter Skype erreichbar  , einfach nach Martin Doppler in Wien suchen.

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

such mal mit 3 Ansichten in Vorlage, war vor ca. 6 Monaten mal ein Thema

edit: http://ww3.cad.de/foren/ubb/Forum2/HTML/022953.shtml#000003

LG Martin

------------------
Bin jetzt auch unter Skype erreichbar   , einfach nach Martin Doppler in Wien suchen.

[Diese Nachricht wurde von dopplerm am 06. Dez. 2011 editiert.]

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Zitat:

---

Original erstellt von sonti:
Hallo Marco

Woher wissen die Programme welche Ansichten nötig sind? (Funktionalität etc.)

Sonti

---

Wieso, es gibt doch in der Zeichnung beim Einfügen die Möglichkeit gleich alle Ansichten zu erzeugen.

------------------
Caddy
AutoCad 13/Genius - AutoCad 2000
Medusa
Inventor 2008
Solid Works 2010

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

er meinte, das diese Ansichten oft nicht passen
oft wird in Einbaulage konstruiert und dann passen die standardansichten nicht immer

LG Martin

------------------
Bin jetzt auch unter Skype erreichbar  , einfach nach Martin Doppler in Wien suchen.

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Richtig

Sonti

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Zitat:

---

Original erstellt von dopplerm:
er meinte, das diese Ansichten oft nicht passen
oft wird in Einbaulage konstruiert und dann passen die standardansichten nicht immer

LG Martin

---

Es kommt drauf an auf welcher Ebene Du konstruierst.

------------------
Caddy
AutoCad 13/Genius - AutoCad 2000
Medusa
Inventor 2008
Solid Works 2010

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

genau das wollte er ausdrücken

es gibt firmen, die schreiben konstruktion die Teile ausgerichtet zur Maschine, ander ausgerichtet zum Zeichenblatt

jede diese Methoden hat vor und Nachteile

Du arbeitest offensichtlich nach der 2.

bei dieser Frage gibt es kein richtig oder falsch, sonder nur:
für unseren Arbeitsablauf ist dies die passende.

Übrigens ist dein Vorhaben auch mit der anderen Variante verwirklichbar, man muß nur die Ansichten manuel einfügen, wenn man aber die Maße im Model zur Übernahme in die Zeichnung markiert hat, sollten auch diese dann kommen.

LG Martin

------------------
Bin jetzt auch unter Skype erreichbar  , einfach nach Martin Doppler in Wien suchen.

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Was ist denn jetzt mit meiner Frage? Wie geht das?!?!

------------------
Caddy
AutoCad 13/Genius - AutoCad 2000
Medusa
Inventor 2008
Solid Works 2010

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---




Zitat:

---

Original erstellt von Mechaniklas:
Was ist denn jetzt mit meiner Frage? Wie geht das?!?!

---

SolidWorks Hilfe, Stichwort: "dokumentvorlage" und "vordefinierte ansichten"

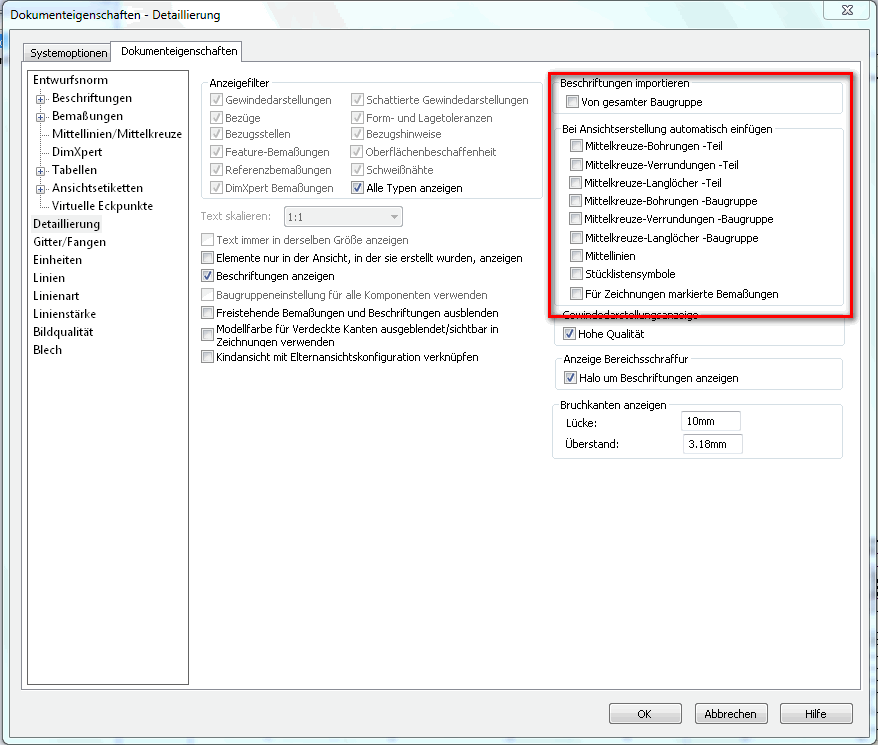

SolidWorks Hilfe, Stichwort: Dokumenteigenschaften, Detaillierung (siehe Bild)

Ciao,
Stefan

------------------
Inoffizielle deutsche SolidWorks Hilfeseite    http://solidworks.cad.de

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Zitat:

---

Original erstellt von StefanBerlitz:

SolidWorks Hilfe, Stichwort: "dokumentvorlage" und "vordefinierte ansichten"
SolidWorks Hilfe, Stichwort: Dokumenteigenschaften, Detaillierung (siehe Bild)

Ciao,
Stefan

---

Vielen Dank.    Werd ich gleich ab 2.1.2012 ausprobieren!!!!

------------------
Caddy
AutoCad 13/Genius - AutoCad 2000
Medusa
Inventor 2008
Solid Works 2010

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Zitat:

---

Original erstellt von Mechaniklas:
Werd ich gleich ab 2.1.2012 ausprobieren!!!!

---

Dann wünsche ich dir, deinen Lieben und dem Rest der Welt eine besinnliche Adventszeit, ein friedliches Weihnachtsfest und auch sonst eine angenehme Zukunft.

Ciao,
Stefan

------------------
Inoffizielle deutsche SolidWorks Hilfeseite    http://solidworks.cad.de

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Danke dafür. Ich hab gerade Urlaub, Überstunden, und, und, und.
Frohes Fest, guten Rutsch und was man alles sonst noch so sagt.

------------------
Caddy
AutoCad 13/Genius - AutoCad 2000
Medusa
Inventor 2008
Solid Works 2010

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Zitat:

---

Original erstellt von StefanBerlitz:

SolidWorks Hilfe, Stichwort: "dokumentvorlage" und "vordefinierte ansichten"
SolidWorks Hilfe, Stichwort: Dokumenteigenschaften, Detaillierung (siehe Bild)

Ciao,
Stefan

---

Leider gibts das oben rechts nicht bei meinem 2010er. Wie macht man es da denn?!?!

------------------
Caddy
AutoCad 13/Genius - AutoCad 2000
Medusa
Inventor 2008
Solid Works 2010

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Also ich habe den Verdacht, dass bei der Maschine im Hintergrund ein geplanter Task zum erstellen von Zeichnungen lief.
Martin hatte ja da schon etwas zu den Zeichenvorlagen mit vordefinierten Ansichten geschrieben.
Dein Satz

Zitat:

---

daß schon alle Zeichnungen im groben fertig waren...

---

macht mich da fast sicher!
Genauso sehen die Zeichnungen auch aus, da muss man immer noch ein bissl daran rumschieben!

------------------
CSWST/CSWI/CSWP/  3DVia

DPS-Software GmbH...strebe niemals nach den Dingen, die auch dümmeren gelingen.....

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

23230_vordefinierte-ansichten.zip

Zitat:

---

Original erstellt von Mechaniklas:
Leider gibts das oben rechts nicht bei meinem 2010er. Wie macht man es da denn?!?!

---

Was meinst du mit oben rechts? Eine selbst definierte 3D Ansicht von Oben/Rechts? Ich hab das gerade mal versucht und ich kann in der Vorlage eine benutzerdefinierte Ansicht z.B. namens "oben rechts" anlegen, wenn das Modell die auch hat wird die auch übernommen un angezeigt (siehe Video).

Ciao,
Stefan

------------------
Inoffizielle deutsche SolidWorks Hilfeseite    http://solidworks.cad.de

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Mit oben rechts meinte ich das Feld auf dem angehägten Bild. Diese Optionen gibts bei mir nicht.

------------------
Caddy
AutoCad 13/Genius - AutoCad 2000
Medusa
Inventor 2008
Solid Works 2010

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Zitat:

---

Original erstellt von Mechaniklas:
Mit oben rechts meinte ich das Feld auf dem angehägten Bild. Diese Optionen gibts bei mir nicht.

---

In der 2010, die ich hier habe, sind die auch drin ... Dokumentenoption (bei Zeichnung), Detaillierung, rechts oben der Bereich "Bei Ansichtserstellung automatisch einfügen" mit dem wichtigen Haken für "Für Zeichnungen markierte Bemaßungen"

Ciao,
Stefan

------------------
Inoffizielle deutsche SolidWorks Hilfeseite    http://solidworks.cad.de

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Doch, das gibts hier schon. Aber das was ich meinte funktioniert immer noch nicht.
Wie gesagt, ich hatte einen Rechner der Zeichnungen während des Konstruieren machte.....
Ich habe die Bauteile/-gruppen gebaut, danach wollte ich die Zeichnungsableitungen machen und stellte fest, die waren schon alle da!!!

------------------
Caddy
AutoCad 13/Genius - AutoCad 2000
Medusa
Inventor 2008
Solid Works 2010

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

und genau das sollte auch passieren wenn du die Vorlagen so erstellst, wie ich beschrieben habe

sobald du im Teil auf: Zeichnung von Teil erstellen gehst, ist diese da und braucht nur mehr gespeichert werden.

LG Martin

------------------
Bin jetzt auch unter Skype erreichbar  , einfach nach Martin Doppler in Wien suchen.

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Genau, Zeichnungsvorlage mit drei vordefinierten Ansichten und diese dann als Standardvorlage festgelegt.
Wenn du dann auf Zeichnung erstellen gehst , dann kommt die Magie von SWX ins Spiel...

------------------
CSWST/CSWI/CSWP/  3DVia

DPS-Software GmbH...strebe niemals nach den Dingen, die auch dümmeren gelingen.....

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Zitat:

---

Original erstellt von dopplerm:
das erklärt schon was los ist

a: du musst beim Erstellen der Modelle die Maße schon markieren mit "für Zeichnung übernehmen" )

b: die Zeichnungsvorlage so vorbereiten, das automatisch die drei Ansichten eingefügt werden

mehr wars nicht in diesem Fall

Hallo Martin,
das kriege ich nicht hin!!! Bis zum "Zeichung übernehmen" komme ich, dann ist Sackgasse.....
Am liebsten wär mir, wenn ich hier den Pfad lesen würde......
c: wenn du die Oberflächenzeichen auch noch im Model einfügst, werden die glaube ich auch übernommen (die Toleranzen tragst du ja schon im Model ein oder? )

LG Martin

---

------------------
Caddy
AutoCad 13/Genius - AutoCad 2000
Medusa
Inventor 2008
Solid Works 2010

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

was hast du hinbekommen?

hast du du die Maße im Modell markiert?

hast du die Zeichnungsvorlagen erstellt, mit den Ansichten?

beschreib mal was du hin bekommen hast und wo es dann hängt.

lg Martin

------------------
