konstruiere mit SW2011 mom. einen hosenrohr-ähnlichen Konus. Aus einer zylindrischen Öffnung spalten sich 2 Konusse ab, die nach unten "auseinanderlaufen" mit unterschiedlichem Abstand zum Mittelpunkt der Oberseite. Wie so eine stehende Hose eben

Habe beide Konusse als Blech konstruiert. Nun ergibt sich eine Schnittkurve (-Ebene), die ich als Interferenz wunderbar erkennen kann. Hier möchte ich beide abschneiden, damit Abwicklung erstellt und verschweisst werden kann.

Wie bekomme ich diese Schnittebene hin? Wenn ich die Interferenzprüfung beende, ist der Kollisions-Körper weg.

Ich bitte um kurze Hilfe bzw. auf einen Verweis auf geeigneten Thread, habe bisher nichts gefunden.

edit: Datei hochgeladen, alternative Lösungsvorschläge natürlich auch erwünscht!

Gruß,
Michael

[Diese Nachricht wurde von g-konstruktion am 23. Nov. 2011 editiert.]

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

gib mal Hosenrohr bei der Suche ein.
http://ww3.cad.de/foren/ubb/Forum2/HTML/020064.shtml

Gruß bbonisch

Wer nicht träumt, der ist tot.

[Diese Nachricht wurde von bbonisch am 23. Nov. 2011 editiert.]
edit: Link

[Diese Nachricht wurde von bbonisch am 23. Nov. 2011 editiert.]

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Hatte ich, hilft mir aber nicht weiter, zumindest sehe ich nicht die Lösung

edit:
Zumindest hab ich jetzt den Abspalten-Befehl gefunden, nachdem er ausgeblendet war
Konnte die Ebenen konstruieren, wenn die aber "irgendwie" im Raum liegt, wüsste ich keine Lösung.
Kann man die Kollisionskörper denn irgendwie verwenden?

Gruß,
Michael

[Diese Nachricht wurde von g-konstruktion am 23. Nov. 2011 editiert.]

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

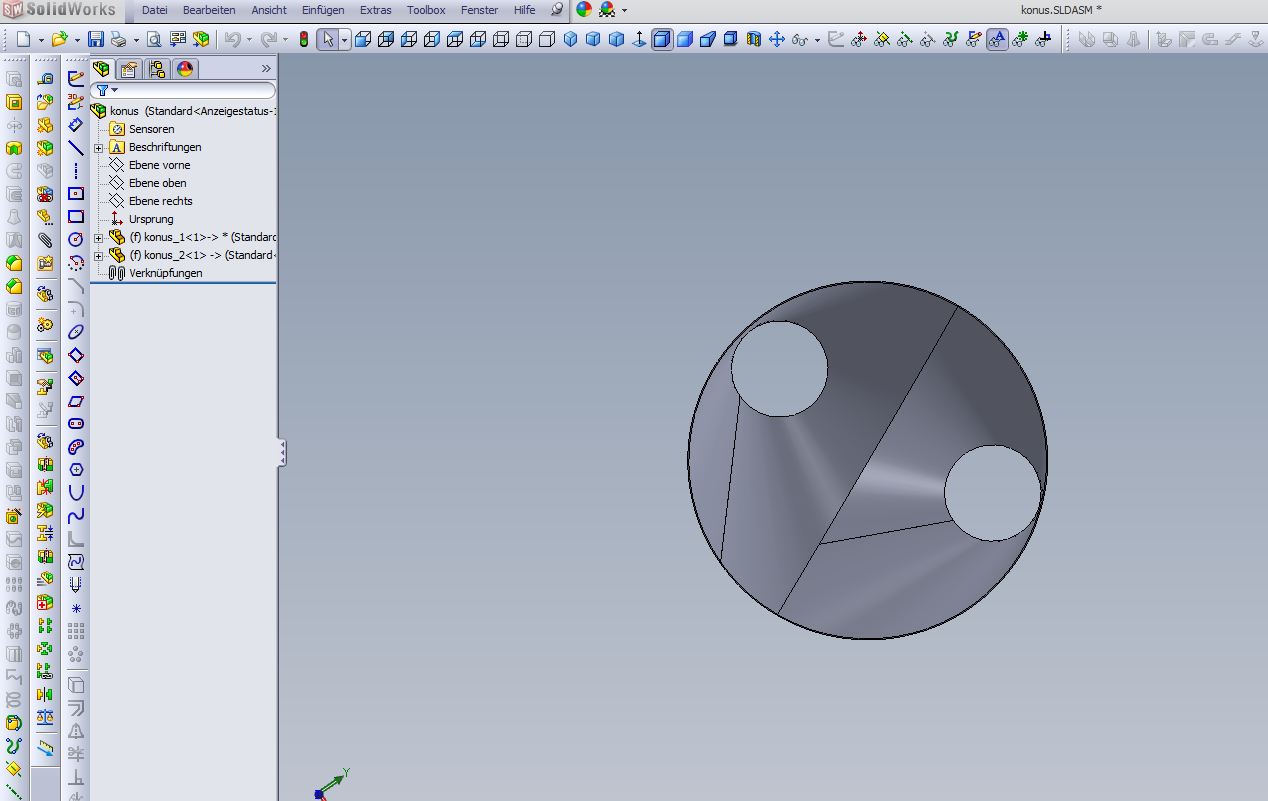

F2_023169_1.JPG F2_023169_2.JPG konus_ak_2011.zip

Hallo,

mit Teil in Teil einfügen  Konus in Konus einfügt dann mit Extras_skizzieren_Schnittkurve

3D Skizze erstellt und mit der 3D Skizze eine neue Ebene auf der die Skizze des linearen Schnitt liegt

Den Konus 2 dann über Teil bearbeiten im Kontext der Baugruppe geschnitten.

Schaus Dir mal an  und bei Fragen noch mal melden.

Grüße Andreas

------------------
Stillstand ist Rückschritt

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Hallo Andreas,

vielen Dank für deine Antwort. Die 10Üs hast du dir schon mal redlich verdient
Mein Problem ist jetzt noch die Ebene.

Ich habe die Schnittkurve erzeugt und damit auch die 3D-Skizze. Wie bekomme ich nun die Ebene auf die 3D-Skizze? Irgendwie kann ich keine Punkte aus der 3D-Skizze fangen, um Ebene über 3 Punkte aufzuziehen.

edit: Ebene in der Skizze bekomme ich hin, aber nicht außerhalb

Gruß,
Michael.

[Diese Nachricht wurde von g-konstruktion am 30. Nov. 2011 editiert.]

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

konus_ak_2011_2.zip.txt

So,
bin nun etwas weiter. Das mit der Ebene hat zwar immer noch nicht so geklappt; habe nun dein Modell genommen und auf neue Maße angepasst, da die Position des einen Auslaufs geändert wurde. Außerdem habe ich die Schweißnähte nach außen gelegt.

Jetzt bin ich bis an den Punkt gekommen, wo ich Korpus2 schneiden soll. Hier meckert er aber, dass dieser Schnitt an diesem Teil nicht funktioniert (im ET) bzw. er macht einen Schnitt, schneidet aber nur "komisch" die Kontur, der Körper bleibt erhalten (in der BG; Komp. bearbeiten).


Irgendwelche Ideen?

Danke und Gruß,
Michael

[Diese Nachricht wurde von g-konstruktion am 30. Nov. 2011 editiert.]

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

F2_023169_3.JPG konus_ak_2011_REV1.zip

Hallo Michael



Zitat:

---

Original erstellt von g-konstruktion:

Irgendwelche Ideen?

---

Ja

Durch die Änderungen entsteht im oberen Bereich der Trichter keine saubere Schnittkurve mehr

Aber auch da gibts Abhilfe

Die entstandene Schnittkurve muss am oberen Ende , vor dem inkonsistenten Bereich, getrimmt werden.

Dazu einfach kurze Linie aus Konstruktionsgeometrie an den Spline bringen und trimmem.

Für den 3Punkt zur Ebenenerstellung einfach einen Skizzenpunkt unten Deckungsgleich auf den Spline setzten,

und schon ist die Schnittebene fertig

Die enstehenden externen Referenzen hab ich gesperrt.

Schaus Dir nochmal an.

Grüße Andreas

------------------
