Hallo zusammen,

ist es möglich in der Zeichnungsdarstellung die Hilfslinien für den Kerndurchmesser einer Gewindebohrung als Ellipse bei schrägen Flächen darzustellen?

Grüße
JörgW

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Hi Jörg,

also ich brings auch nicht hin...

Grüße!

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---


Hallo Jörg,

meinst Du das so ?

Grüße Andreas

------------------
Stillstand ist Rückschritt

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Hallo und einen schönen Tag Jörg.

Du Schreibst:

Zitat:

---

Hilfslinien für den Kerndurchmesser einer Gewindebohrung als Ellipse

---

Wenn ich richtig sehe, sind diese Vollinien eliptisch dargestellt:
Oder meinst du den Gewindenenndurchmesser?
In dem Falle geht es nicht.
Da zickt unsere Diva entwas.

Gruß
ThoMay

------------------
Hast du Fragen?
Brauchst du
Schaut mal nach im Bereich
Alle Foren => Wissenstransfer.
oder
Konstrukteure Online hier bei CAD.de
Richtig fragen -
Nettiquette - Konstruktionshilfen - Systeminfo - Unities - CAD Freeware - Forenübersicht - 3D Modelle - SolidWorks Videos

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Zitat:

---

Original erstellt von Krümmel:
Hallo Jörg,

meinst Du das so ?

Grüße Andreas

---

Hallo Krümmel,

genau so. Funktioniert aber nicht sobald beide Enden der Bohrung nicht auf einer geraden Fläche liegen.

Oder doch?

Grüße
JörgW

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

F2_022901_2.JPG F2_022901_3.JPG

Hallo,

und wie sieht das hier aus

Grüße Andreas

------------------
Stillstand ist Rückschritt

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---


Zitat:

---

Original erstellt von Krümmel:
Hallo,

und wie sieht das hier aus

Grüße Andreas

---

Hallo Krümmel,

nicht ganz. Mit etwas Gefummel habe ich jetzt schon mal den Gewindenenndurchmesser mit dabei (Skizze und Ellipse versetzen). Ist aber immer noch nicht nach Norm da ich die Ellipse jetz noch "aufbrechen" müsste.

Grüße
JörgW

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Hallo Jörg,

hättest Du ein Bild wie es aussehen soll ?

Grüße Andreas

------------------
Stillstand ist Rückschritt

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

ging noch nie

------------------
Grüße von der Saar
Uwe Blum

www.hydac.com/

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Zitat:

---

Original erstellt von Krümmel:
Hallo Jörg,



hättest Du ein Bild wie es aussehen soll ?

Grüße Andreas

---

Hallo Krümmel,

ich versuche morgen das Ganze malin Autocad nachzubasteln. Melde mich dann noch einmal.

Grüße
JörgW

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Hallo,

schonmal daran gedacht, wie man das herstellen kann? Wie bitte bohrt man ein Gewinde in einer schrägen Fläche an? Oder aber... Wenn der Gewindebohrer aus einer schrägen Fläche heraus kommt, wird er meistens abbrechen.
Man kann natürlich auch die Schrägen nach dem Gewindebohren fräsen, sodass der Gewindebohrer eine rechtwinkelige Fläche zum Anschneiden hat.
Allerdings macht dann die Arbeitsvorbereitung Ärger.

MfG. Zeinerling

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Zitat:

---

Original erstellt von zeinerling:
Hallo,

schonmal daran gedacht, wie man das herstellen kann? ...

MfG. Zeinerling

---

Hallo Zeinerling,

das sollte man vielleicht den KON- Lehrer meines Kollegen fragen. Genau so etwas verlangt der von ihm. Obwohl die Idee mit dem Bohren und anschließend Fräsen Charme hat. Um die Kollegen von der AV nicht in depressive Stimmung zu versetzen könnte man das dünn vorbohren (Kernduchmesser) anschließend bis etwa Beginn der Schräge GROSS vorbohren, Gewinde schneiden und dann abfräsen.

Grüße
JörgW

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Hallo ,

da jagt man einen Muttergewindebohrer durch und Gut
http://www.gewindeaufschneider.de/2010/06/mutter-gewindebohrer/

( sie sind darüberhinaus aber auch für das angemerkte Fertigungsproblem prädestiniert )

Kein fertigungstechnisches Problem

Nur wies genau aussehn soll, auf der Zeichnung, weiß ich immer noch nicht

Grüße Andreas

------------------
Stillstand ist Rückschritt

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---


Hallo Jörg,

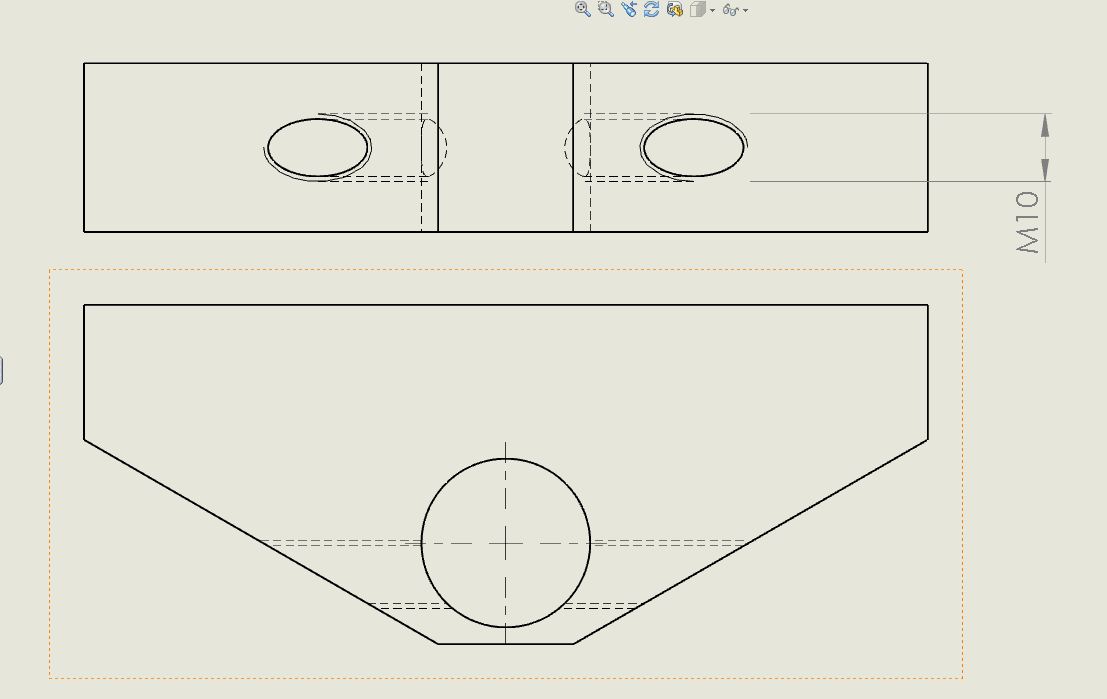

so, oder ?

Grüße Andreas

------------------
Stillstand ist Rückschritt

[Diese Nachricht wurde von Krümmel am 05. Okt. 2011 editiert.]

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Im DIN Bereich müsstest du noch einen Ausbruch machen, damit du nicht auf verdeckten Körperkanten bemaßen musst

Duck und weg!

------------------
CSWST/CSWI/CSWP/  3DVia

DPS-Software GmbH...strebe niemals nach den Dingen, die auch dümmeren gelingen.....

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Hallo Olaf

Im Din Bereich könnte ich auch keine Skizze mit Offset Elemente nutzen

sondern müsste eine Kurve auf Fläche projizieren ,die in eine 3D Skizze übernehmen

und dann auf dreiviertelkreis trimmen

Grüße Andreas

------------------
Stillstand ist Rückschritt

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---


Guten Morgen,

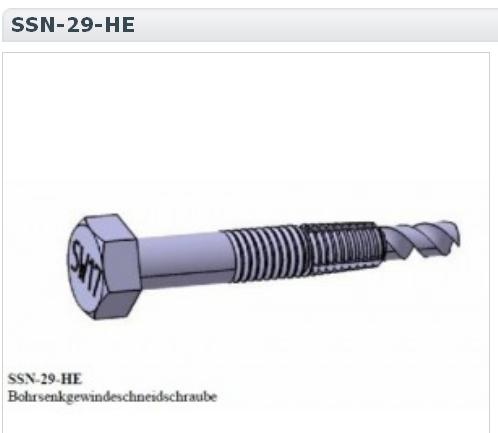

ich glaube, dass wäre die richtige Einsatzmöglichkeit für die Bohrsenkgewindeschneidschraube

SCNR

Mfg
Brödlahans

------------------
EHEC- die mit dem roten Stuhl - frei nach ibash

[Diese Nachricht wurde von Broedlahans am 06. Okt. 2011 editiert.]

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Zitat:

---

Original erstellt von Krümmel:
Hallo Jörg,

so, oder ?

Grüße Andreas

---

Hallo Krümmel,

wie gemacht?

Grüße
JörgW

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

F2_022901_5.JPG F2_022901_6.JPG F2_022901_7.JPG

Hallo Jörg,

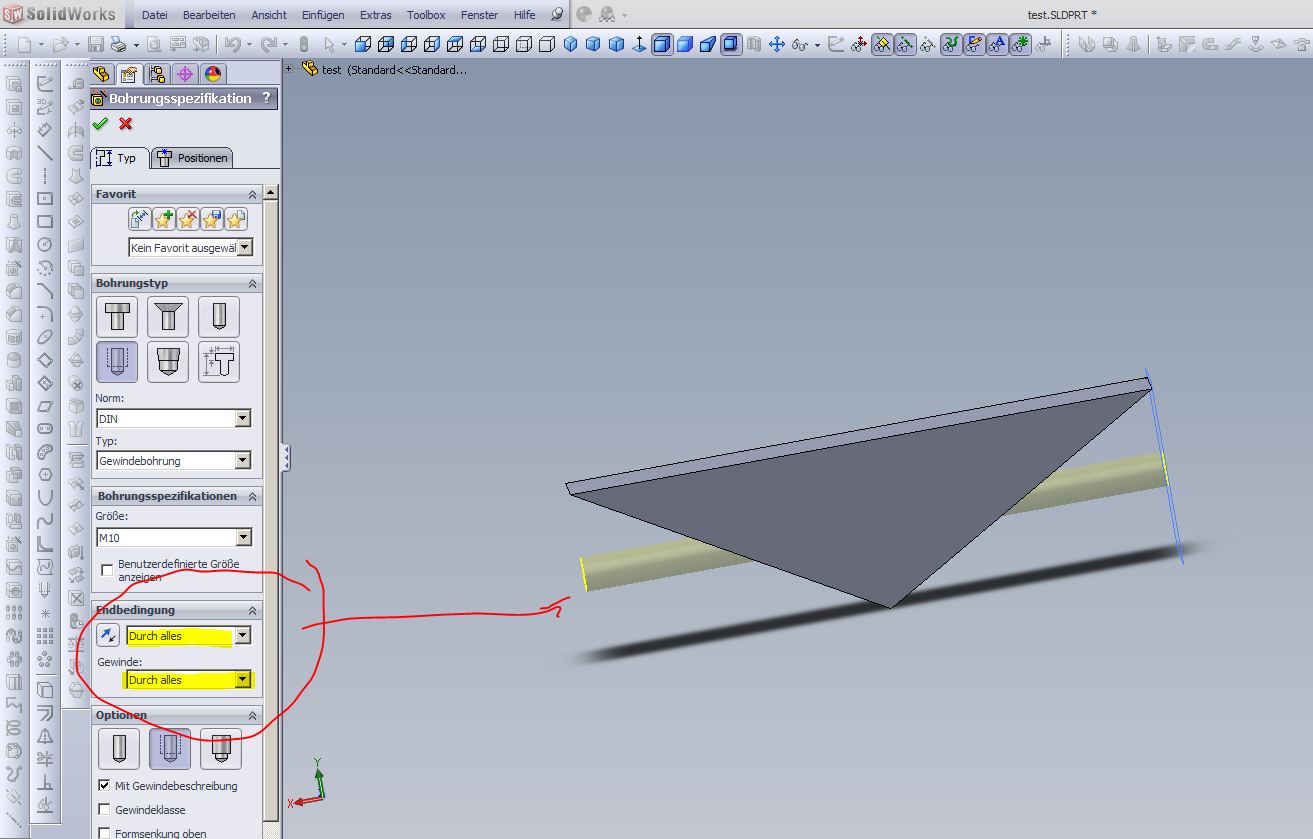

im Modell Skizze auf die schräge Austrittsfläche_Offset Elemente

dann mit Konstruktionsgeometrie den zu trimmenden Bereich festlegen_

ausgewähltes Viertel und die Konstruktionsgeometrie wegtrimmen.

In der Ableitung Skizze einblenden ( bei Bedarf Linienfarbe anpassen)

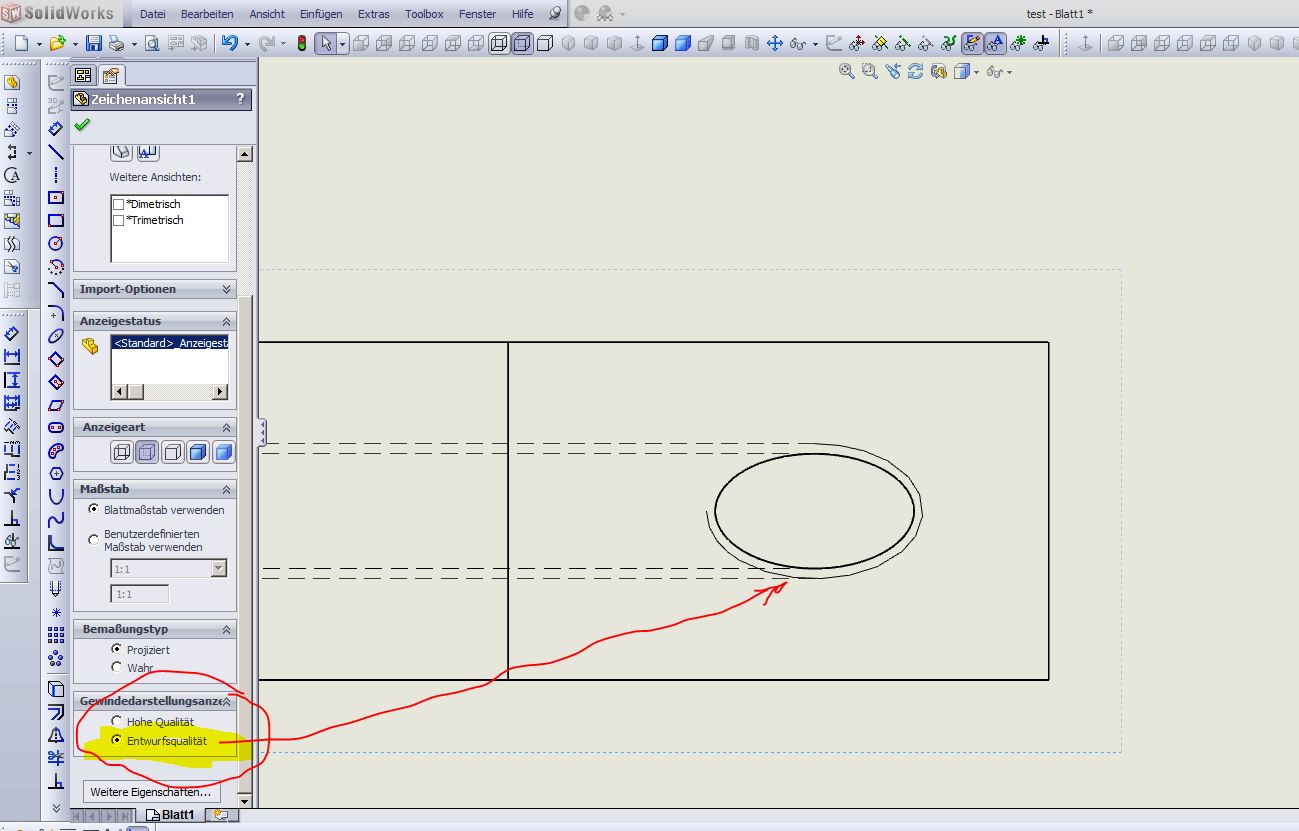

und Wichtig ! Gewindedarstellungsanzeige auf Entwurfsqualität setzen.

Grüße Andreas

------------------
Stillstand ist Rückschritt

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---


Und noch ein Bild

------------------
Stillstand ist Rückschritt

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Hallo Krümmel,

wird mogen gleich mal ausprobiert.

Danke und Grüße
JörgW

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP
