Guten Tag,

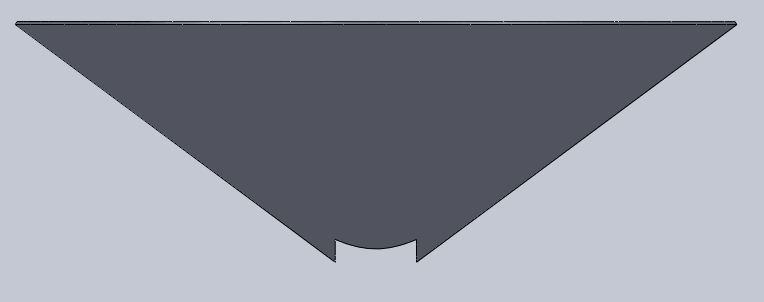

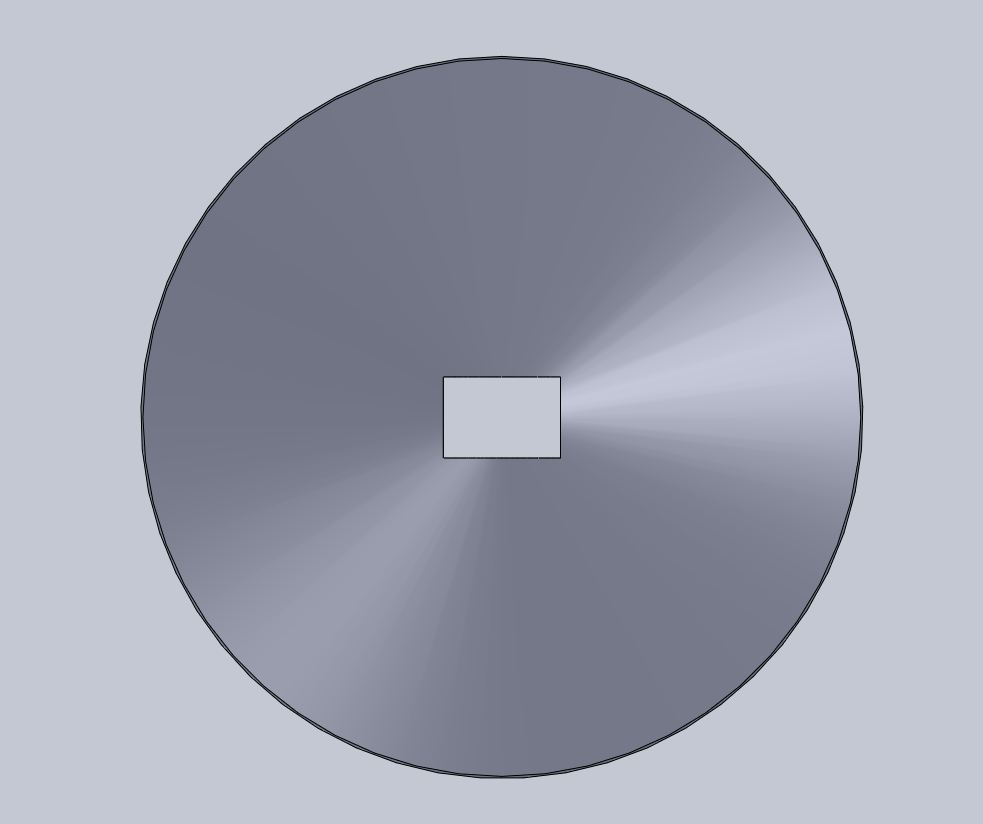

ich möchte gerne eine Abwicklung von einem kegelförmigen Trichter, bei dem die kleine Seite an ein eckiges Profil geschweißt werden soll erstellen (Bilder von dem Bauteil im Anhang).

Ich schaffe es aber leider nicht mit der Funkionen "Einfügen-Blech-Entfalten" (nachdem ich einen Schlitz eingefügt habe sagt er mir, dass das Bauteil Features enthält, welche nicht abgewickelt werden können).

Wenn ich versuche das Teil mit "ausgeformte Biegung" zu erstellen klappt zwar die Abwicklung, ich erhalte aber eine andere (nicht gewünschte) Geometrie.

wie bekomme ich also eine Abwicklung meines Trichters hin?
Vielen Dank für eure Hilfe

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Hallo "Ignifer"

- Herzlich willkommen im Forum
- Suchst auch mal in der Hilfe unter "Trichter", findest Du evtl. auch dies hier: http://ww3.cad.de/foren/ubb/Forum2/HTML/021730.shtml  (Hilfe zur Selbsthilfe  )
- Bitte Sys-Info ausfüllen.

Grüße aus Mannheim,
Thorsten

------------------
To love one's self is the beginning of a life-long romance. (Oscar Wilde)
Fabian Industrie-Design

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Danke Thorsten für deine Antwort.

Ich habe sowohl die Forum-suche als auch die SW-Hilfe bemüht, konnte aber keine passende Lösung finden.

Mein Problem ist, dass ich die eckige Form in den Trichter mit dem Feature "Linear ausgetragener Schnitt" erst reinscheinden kann wenn ich das Rotationsteil erstellt habe. und eben dieses Feature kann nicht abgewickelt werden.
Wahrscheinlich kann er dies nicht, da ja nun das Ende des Bleches, nachdem es abgewickelt wäre, keine gerade Kante mehr hätte ?!
Ich weiß aber nciht, wie ich diese Geometrie sonst realisieren kann.

Vielen Dank nochmal!

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

B1.jpg B2.jpg EaR.zip

  Hi,



Zitat:

---

...keine gerade Kante mehr hätte...

---

mach doch einen Schlitz in den Mantel - sonst ist es ein Umformteil...

G.   thomas

------------------


[Diese Nachricht wurde von myca am 18. Jul. 2011 editiert.]

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

F2_022513_1.jpg F2_022513_2.jpg TRE_2011.zip

Hallo Ignifer ,

Glaube da hilft nur Modell hochladen

Grüße Andreas

Edit : oder so direkt Blech

@Thomas    10 für Dein Tempo

------------------
Stillstand ist Rückschritt

[Diese Nachricht wurde von Krümmel am 18. Jul. 2011 editiert.]

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---


Vielen Dank für die klasse Hilfe hier in diesem Forum!
Genau so wie myca es gemacht hat möchte ich es haben.

Leider bekomme ich es aber nicht hin.

Meine Vorgehensweise ist:

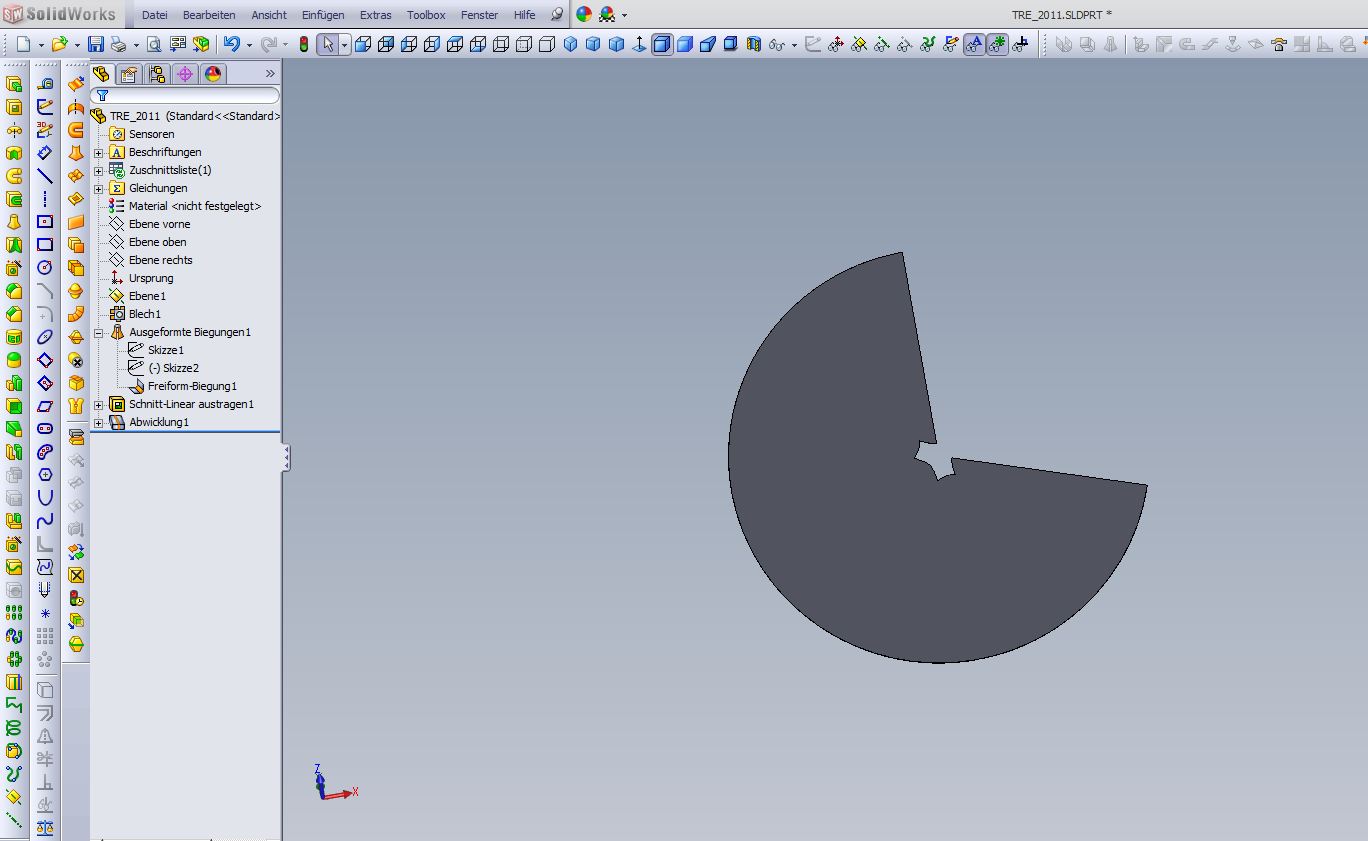

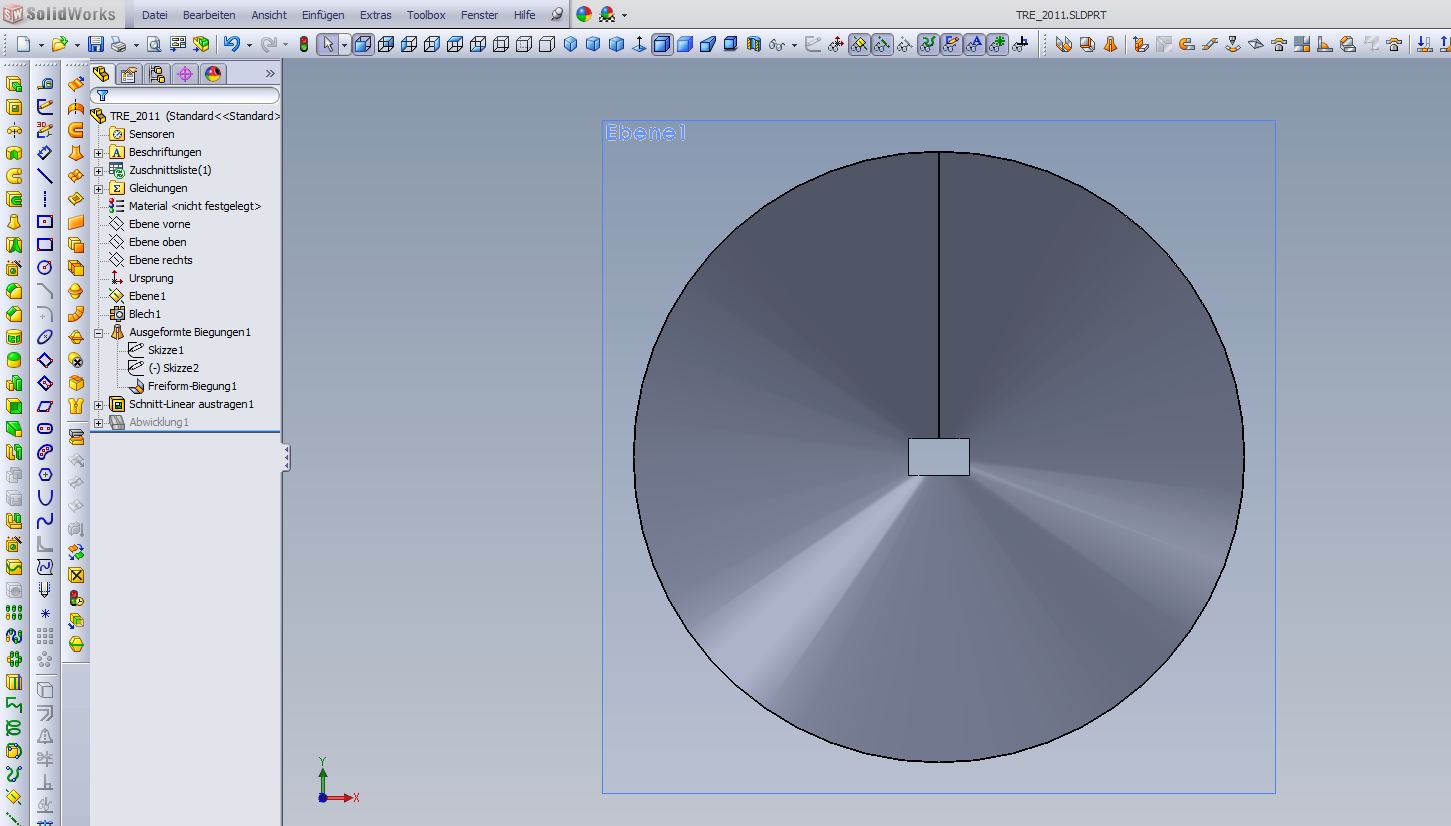

- Dünnwandigen Kegel erstellen, aber nur 359° rotieren um Schlitz zu erhalten
- Linear ausgetragenen Schnitt setzen
- und jetzt komme ich nicht weiter - egal wie ich es versuche, er macht es nicht bei mir

Es wäre toll, wenn du mir einmal genau deine Vorggehensweise erklären könntest myca.

Vielen Dank nochmal!

[Diese Nachricht wurde von Ignifer am 18. Jul. 2011 editiert.]

[Diese Nachricht wurde von Ignifer am 18. Jul. 2011 editiert.]

[Diese Nachricht wurde von Ignifer am 18. Jul. 2011 editiert.]

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Hi,

dann lade mein Beispiel herunter - da ist alles (was Du brauchst) drinn.

G.  thomas

------------------

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Danke,
habe ich gemacht.

Wenn ich nun aber den linear ausgetragenen Schnitt in ein Rechteckt mit anderen Maßen ändere sagt er mir wieder, dass die Geometrie im Biegebereich zu komplex sei.

Die Abmessungen welche ich versucht habe sind:

- mittiger linear ausgetragener Schnitt mit 65 * 45mm
- Kegeldurchmesser 400mm
- Kegelhöhe 150mm

Ist es vllt einfach mit den Abmessungen nciht möglich?

Danke und schönen Abend noch!

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

scheint so zu sein. Es ist aber noch nicht Das Letzte Wort gesprochen...

Kegeldurchmesser oben oder Winkel???

G.  thomas

------------------

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Hallo Thomas,

der kleine Kegeldurchmesser ist 0.
Allerdings habe ich bei der Konstruktion ein kleines Loch gelassen, da ja eh der linear ausgetragene Schnitt dadurch geht (hätte ich dies loch nciht, dann hätte ich einen Kegel mit geschlossener Spitze).

LG

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

B3.jpg EaR1.zip

  Hi,

das waren die scharfen Ecken im Schnitt - mit einem 1mm Rdius geht wieder...

G.   thomas

------------------


[Diese Nachricht wurde von myca am 19. Jul. 2011 editiert.]

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Stimmt, damit ist dies Problem erledigt.

Vielen Dank für deine Hilfe Thomas (ich alleine hätte wahrscheinlich lange suchen müssen - bzw war am Anfang ja nichtmal drauf gekommen, dass es an den Maßen liegen könnte).

Ich wünsche euch noch einen schönen Tag!
