Thema: von Aufsatz/Basis ausgeformt auf Volumen (7459 mal gelesen)
|
Custom2106 Mitglied Maschinenbautechniker
Beiträge: 9 Registriert: 08.06.2011
|
erstellt am: 08. Jun. 2011 16:26 <-- editieren / zitieren --> Unities abgeben:
Hallo zusammen, ich habe mich neu registriert und hätte gleich mal ein Anliegen.... Auf Solidworks habe ich leider nicht gelernt, aber zum modelieren ist es ja super. Ich hab nen Tank konstruiert über Aufsatz/Basis ausgeformt. Die Tankhälfte hab ich dann gespiegelt und somit meinen fertigen Tank erhalten. Jetzt möchte ich natürlich das Volumen des Tanks wissen - wie kann ich also auf das Tankvolumen kommen? Habe schon einen Quader über den Tank gebaut und wollte nun über den Befehl Einfügen->Features->Kombinieren vorgehen, aber Kombinieren ist grau unterlegt - ich denke weil das nur mit 2 Volumenkörpern funktioniert!? Danke für die Antworten im voraus Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
Lutz Federbusch Ehrenmitglied V.I.P. h.c. Dipl.-Ing. Maschinenbau
Beiträge: 3094 Registriert: 03.12.2001 alle SW seit 97+ AutoCAD2016-2022 ERP ProAlpha + CA-Link Intel Core i7-7820K 32GB Win10x64 Quadro K5000 SpacePilot
|
erstellt am: 08. Jun. 2011 16:34 <-- editieren / zitieren --> Unities abgeben: Nur für Custom2106
|
brainseks Ehrenmitglied V.I.P. h.c. Konstrukteur / Entwicklung
Beiträge: 3181 Registriert: 26.07.2002 Intel Core i5-3570K, Asus P8Z77-V Pro, Intel 320 SSD 128GB System, WD-5000AAKS Daten, Geforce GTX460 1GB, Windoof 7 home Premium 64bit (privat)<P>Samsung R540 i3-380M JA05 /Intel Core i3-380M 2x 2,53GHz / Intel X25-M G2 80GB System, 4096MB DDR3 Ram / Intel® HD Graphics / Webcam u. int. Mikro, DVD Brenner / Windows 7 Home Premium 64 Bit (Notebook privat)
|
erstellt am: 08. Jun. 2011 16:38 <-- editieren / zitieren --> Unities abgeben: Nur für Custom2106
|
Custom2106 Mitglied Maschinenbautechniker
Beiträge: 9 Registriert: 08.06.2011
|
erstellt am: 08. Jun. 2011 16:50 <-- editieren / zitieren --> Unities abgeben:
Ich bin im Teil. Aber wenn ich den Tank mit dem überzogenen größeren Volumenkörper abspeichere und als Baugruppe öffne, finde ich auch keine Funktion Formnest. Ich finde Formnest nur im Teil: Einfügen-Features-Formnest. Und wie gesagt Formnest, Kombinieren sind grau hinterlegt. (SW Version 2011 x64) Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
Custom2106 Mitglied Maschinenbautechniker
Beiträge: 9 Registriert: 08.06.2011
|
erstellt am: 08. Jun. 2011 16:55 <-- editieren / zitieren --> Unities abgeben:

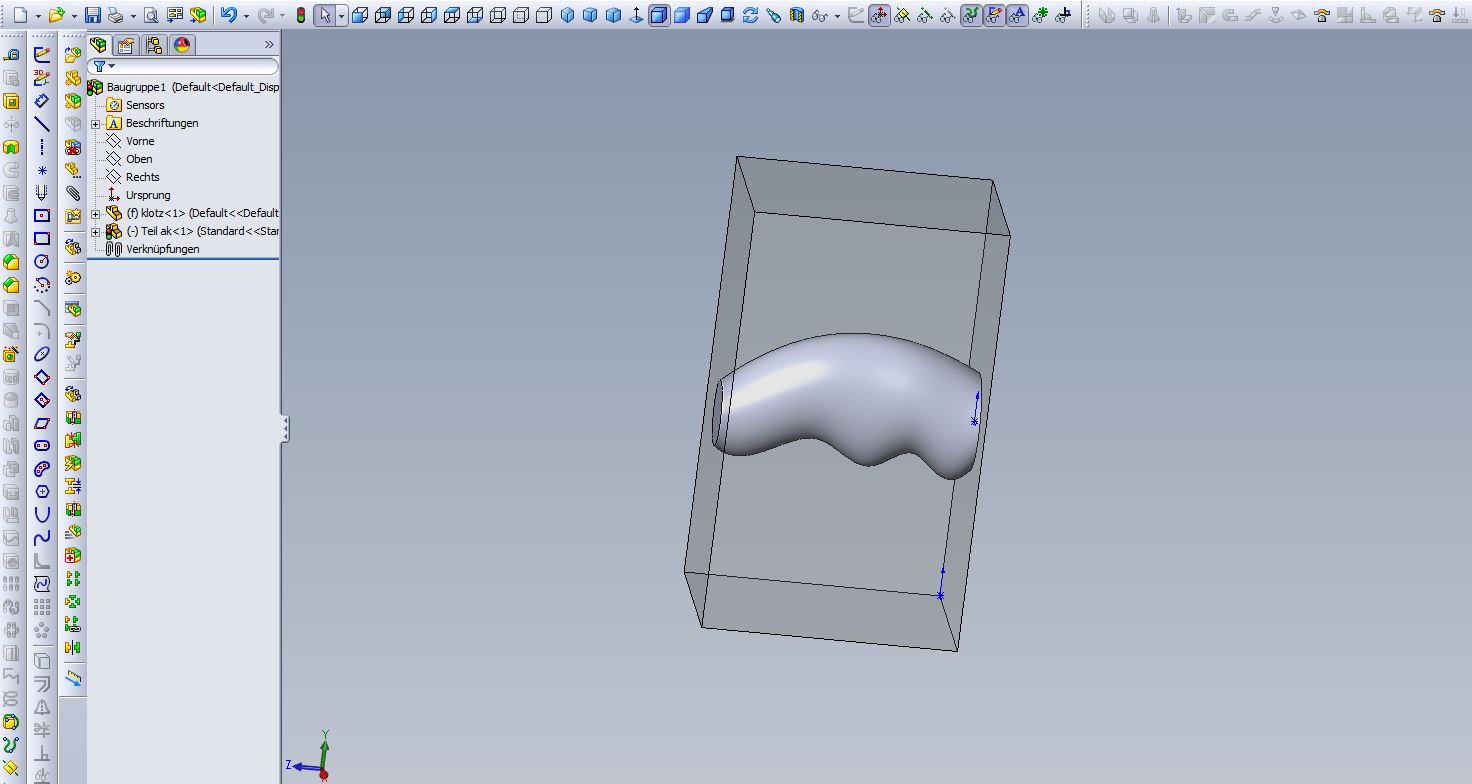

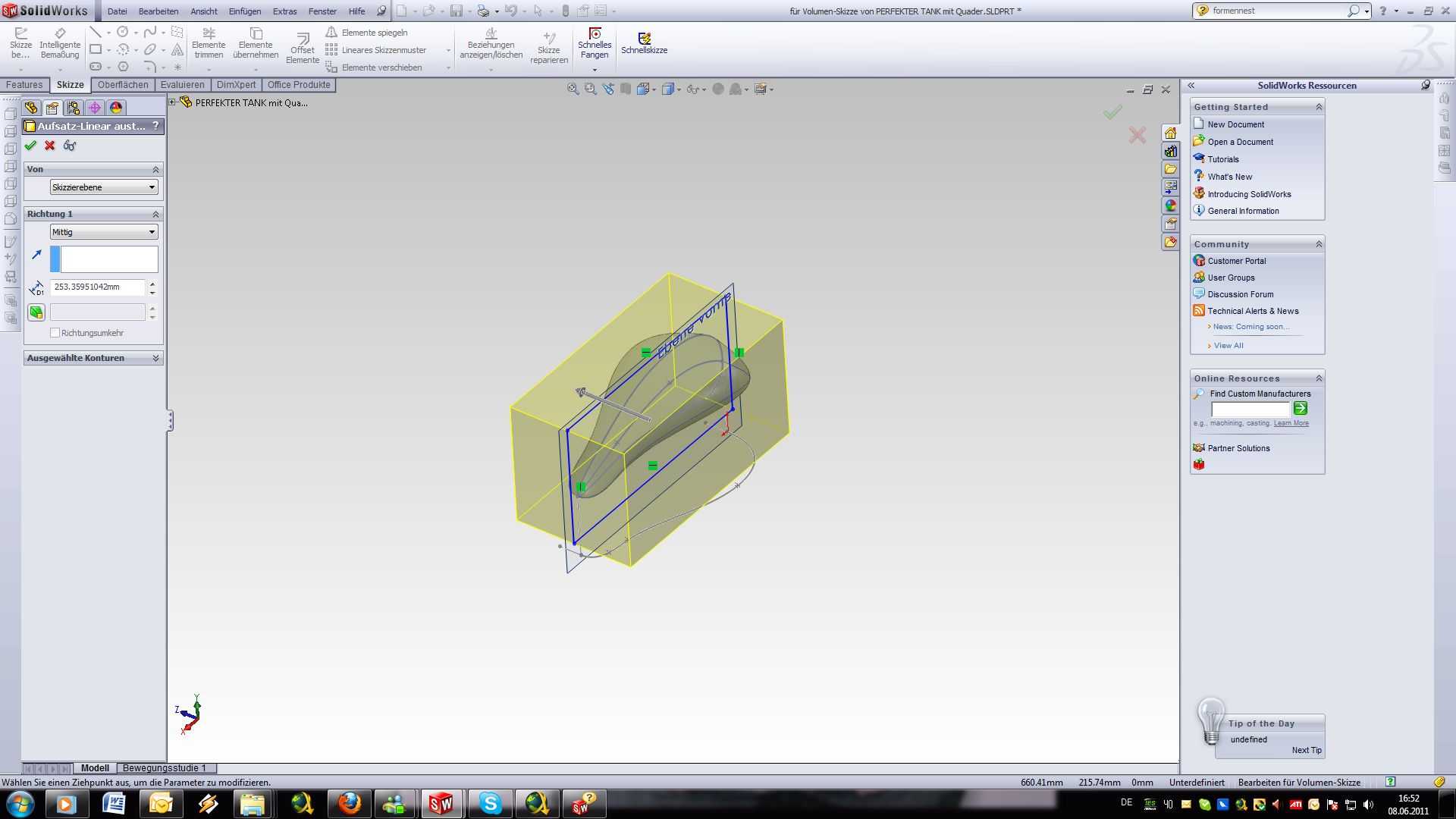

Hier ein Anhang zur Verdeutlichung....hier steht nichts mit verschmelzen [Diese Nachricht wurde von Custom2106 am 08. Jun. 2011 editiert.] [Diese Nachricht wurde von Custom2106 am 08. Jun. 2011 editiert.] [Diese Nachricht wurde von Custom2106 am 08. Jun. 2011 editiert.] Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
Custom2106 Mitglied Maschinenbautechniker
Beiträge: 9 Registriert: 08.06.2011
|
erstellt am: 08. Jun. 2011 17:09 <-- editieren / zitieren --> Unities abgeben:
|
Lutz Federbusch Ehrenmitglied V.I.P. h.c. Dipl.-Ing. Maschinenbau
Beiträge: 3094 Registriert: 03.12.2001 alle SW seit 97+ AutoCAD2016-2022 ERP ProAlpha + CA-Link Intel Core i7-7820K 32GB Win10x64 Quadro K5000 SpacePilot
|
erstellt am: 08. Jun. 2011 18:04 <-- editieren / zitieren --> Unities abgeben: Nur für Custom2106
Leider sieht man Deinen FeatureManager nicht, es kann also nur geraten werden, was Du da hast. Hast Du im 2 Volumenkörper im Teil oder ist es nur einer? Gib uns doch mal das Teil ------------------ Lutz Federbusch Mein GästebuchDer Mensch, Herr oder Sklave der Technik? [Diese Nachricht wurde von Lutz Federbusch am 08. Jun. 2011 editiert.] Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
myca Ehrenmitglied V.I.P. h.c. Konstrukteur
Beiträge: 4383 Registriert: 15.06.2007 SW 2007 SW 2018 2,67 GHz,2 GB, ATI FIRE GL V5200, XP 64 3,4 GHz, 8GB, ATI FIRE PRO V7800, WIN 10 Pro
|
erstellt am: 08. Jun. 2011 18:12 <-- editieren / zitieren --> Unities abgeben: Nur für Custom2106
Hi, Vorschlag: mache in dem Tank-Part 2 Konfigurationen: -eine für den Tank so, wie er jetzt ist und -eine für den "Kern" basierend auf den gleichen (inneren) Skizzen/Profilen wie oben aber als "Klotz". Vollumen verschmelzen AUSGESCHALTET - daran denken! Dann kannst Du den "Klotz" über das "Maßband" (Messfunktion) auf Volumen überprüffen und wenn es in den Eigenschaften eingepflegt ist, auch ausgeben. G. thomas ------------------ Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
myca Ehrenmitglied V.I.P. h.c. Konstrukteur
Beiträge: 4383 Registriert: 15.06.2007 SW 2007 SW 2018 2,67 GHz,2 GB, ATI FIRE GL V5200, XP 64 3,4 GHz, 8GB, ATI FIRE PRO V7800, WIN 10 Pro
|
erstellt am: 08. Jun. 2011 18:14 <-- editieren / zitieren --> Unities abgeben: Nur für Custom2106

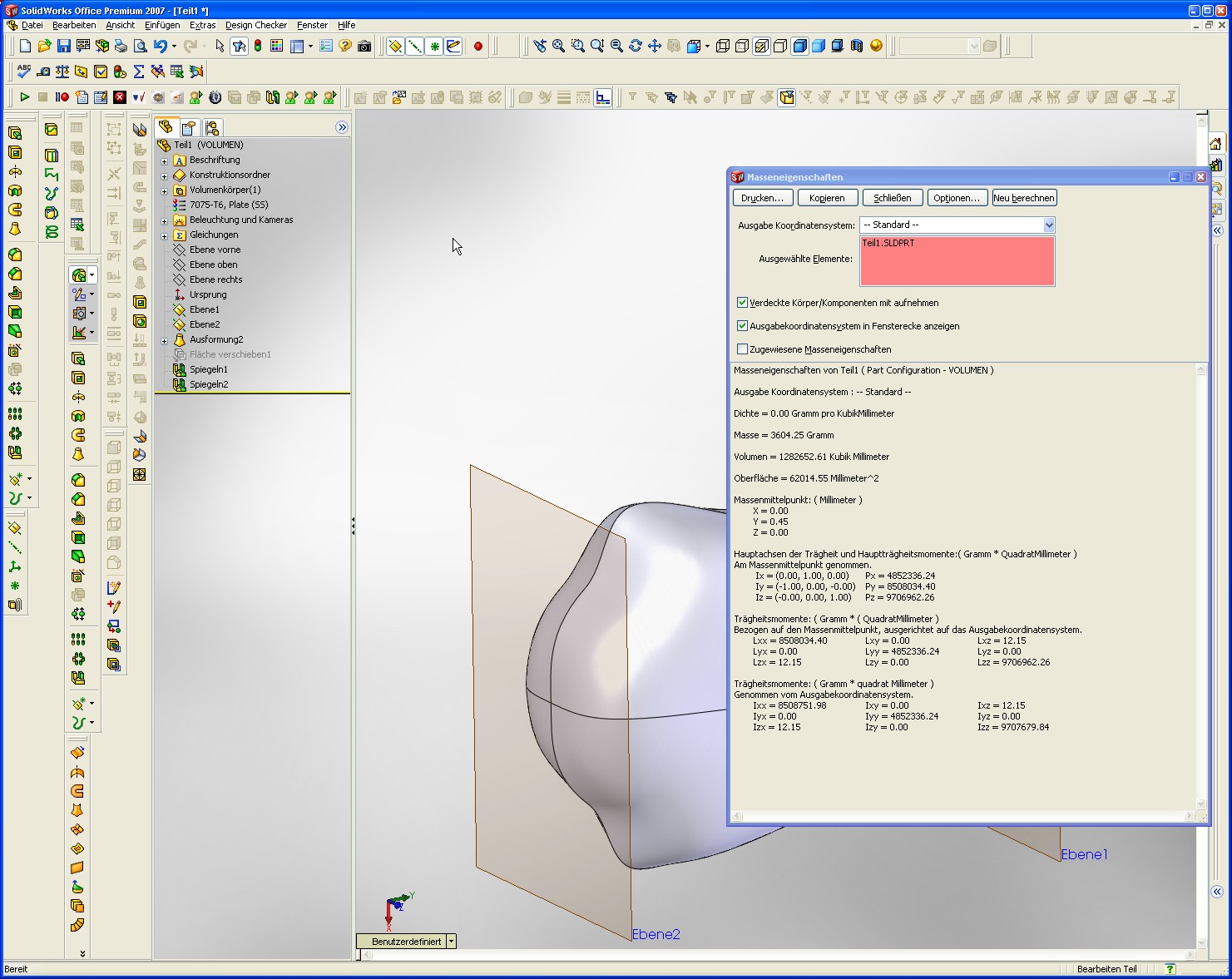

Hi, bin ander vorgegengen: - Kern ausgeformt ( wie auch immer) - Fläche, Offset - um Mantelstärke - Konfig VOL angelegt. - Fläche, Offset unterdrückt. Fertig. G. thomas Anhänge noch... ------------------
[Diese Nachricht wurde von myca am 08. Jun. 2011 editiert.] Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
Christian Kolnhofer Mitglied Maschinenbautechniker, CSWP 11/2007
Beiträge: 340 Registriert: 06.06.2005 SWX 2023 ProFile V8 Tacton Design Automation HP ZBook Power G9 Space Mouse Enterprise
|
erstellt am: 09. Jun. 2011 09:10 <-- editieren / zitieren --> Unities abgeben: Nur für Custom2106
Zitat: Original erstellt von Custom2106: Ich bin im Teil. Aber wenn ich den Tank mit dem überzogenen größeren Volumenkörper abspeichere und als Baugruppe öffne, finde ich auch keine Funktion Formnest. Ich finde Formnest nur im Teil: Einfügen-Features-Formnest. Und wie gesagt Formnest, Kombinieren sind grau hinterlegt. (SW Version 2011 x64)
Diese Baugruppe öffnen. Darin dann das entsprechende Teil mittels Funktion "Komponente bearbeiten" ähhh bearbeiten. Jetzt kannst du das Einzelteil in der Baugruppe bearbeiten und die Funktion "Formnest" anwenden. Gruß Christian Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
Custom2106 Mitglied Maschinenbautechniker
Beiträge: 9 Registriert: 08.06.2011
|
erstellt am: 09. Jun. 2011 18:13 <-- editieren / zitieren --> Unities abgeben:
|
tony23 Mitglied Konstruktionsingenieur / design engineer (Dipl.-Ing. Mechatronik)
Beiträge: 17 Registriert: 09.06.2010 SolidWorks 2011 SP1.0 + keytech PLM @ Intel Xeon E5630 2,53GHz / 12 GB RAM / NVIDIA Quadro 2000
|
erstellt am: 10. Jun. 2011 12:25 <-- editieren / zitieren --> Unities abgeben: Nur für Custom2106
Zitat: Original erstellt von Custom2106: Ich bin im Teil. Aber wenn ich den Tank mit dem überzogenen größeren Volumenkörper abspeichere und als Baugruppe öffne, finde ich auch keine Funktion Formnest. Ich finde Formnest nur im Teil: Einfügen-Features-Formnest. Und wie gesagt Formnest, Kombinieren sind grau hinterlegt. (SW Version 2011 x64)
Hallo Custom2106, Grund dafür ist, dass du durch das "Darüber-Extrudieren" über deinen ausgeformten Behälter ein Mehrkörper-Modell erstellt hast (wenn du im Feature "Linear austragen" den Haken "Ergebnis verschmelzen" entfernt hast)^^. Um die Funktion Formnest zu verwenden, müsstest du den Quader als seperates Teil abspeichern und in einer "neuen Baugruppe" über deinen Behäter positionieren. Dann kannst du, wie Christion schon beschrieben hat, den Behäter auswählen -> Komponente bearbeiten -> das Feature Formnest wählen und dann den einen Köper vom anderen subtrahieren. Habe vor kurzem auf einer Solid-Schulung allerdings eine etwas elegantere Variante über Oberflächen kennengelernt. Bitte nicht erschrecken lassen... Oberflächen sind gar nicht so besonders! Der Vorteil ist, dass du das ganze direkt im Teil machen kannst und nicht den Umweg über die BG gehen musst. Das ist auch besonders interessant, wenn man das Volumen bei verschiedenen Füllständen des Behälters evaluieren möchte. Ihr findet den Spaß im Anhang zum nachvollziehen... (s. nachfolgendes Posting) Gruß Sebastian [Diese Nachricht wurde von tony23 am 10. Jun. 2011 editiert.] Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
myca Ehrenmitglied V.I.P. h.c. Konstrukteur
Beiträge: 4383 Registriert: 15.06.2007 SW 2007 SW 2018 2,67 GHz,2 GB, ATI FIRE GL V5200, XP 64 3,4 GHz, 8GB, ATI FIRE PRO V7800, WIN 10 Pro
|
erstellt am: 10. Jun. 2011 12:49 <-- editieren / zitieren --> Unities abgeben: Nur für Custom2106
Hallo Sebastian, Zitat: Das ist auch besonders interessant, wenn man das Volumen bei verschiedenen Füllständen des Behälters evaluieren möchte.
prüfen kann ich nicht aber trotzdem und Üs. G. thomas ------------------ Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
T.C. Mitglied Konstrukteur
Beiträge: 609 Registriert: 15.08.2006 Win7 64 bit SWX 2017 SP3 Quadro K2200 6 GB Ram Space Navigator LG 24" TFT Daheim: P4 3.2Ghz / WinXP-Pro SP3 3GB Ram / ATI FireGL V5100 25,6" TFT SpacePilot SWX 2012 SP2
|
erstellt am: 10. Jun. 2011 12:50 <-- editieren / zitieren --> Unities abgeben: Nur für Custom2106
|
tony23 Mitglied Konstruktionsingenieur / design engineer (Dipl.-Ing. Mechatronik)
Beiträge: 17 Registriert: 09.06.2010 SolidWorks 2011 SP1.0 + keytech PLM @ Intel Xeon E5630 2,53GHz / 12 GB RAM / NVIDIA Quadro 2000
|
erstellt am: 10. Jun. 2011 13:33 <-- editieren / zitieren --> Unities abgeben: Nur für Custom2106

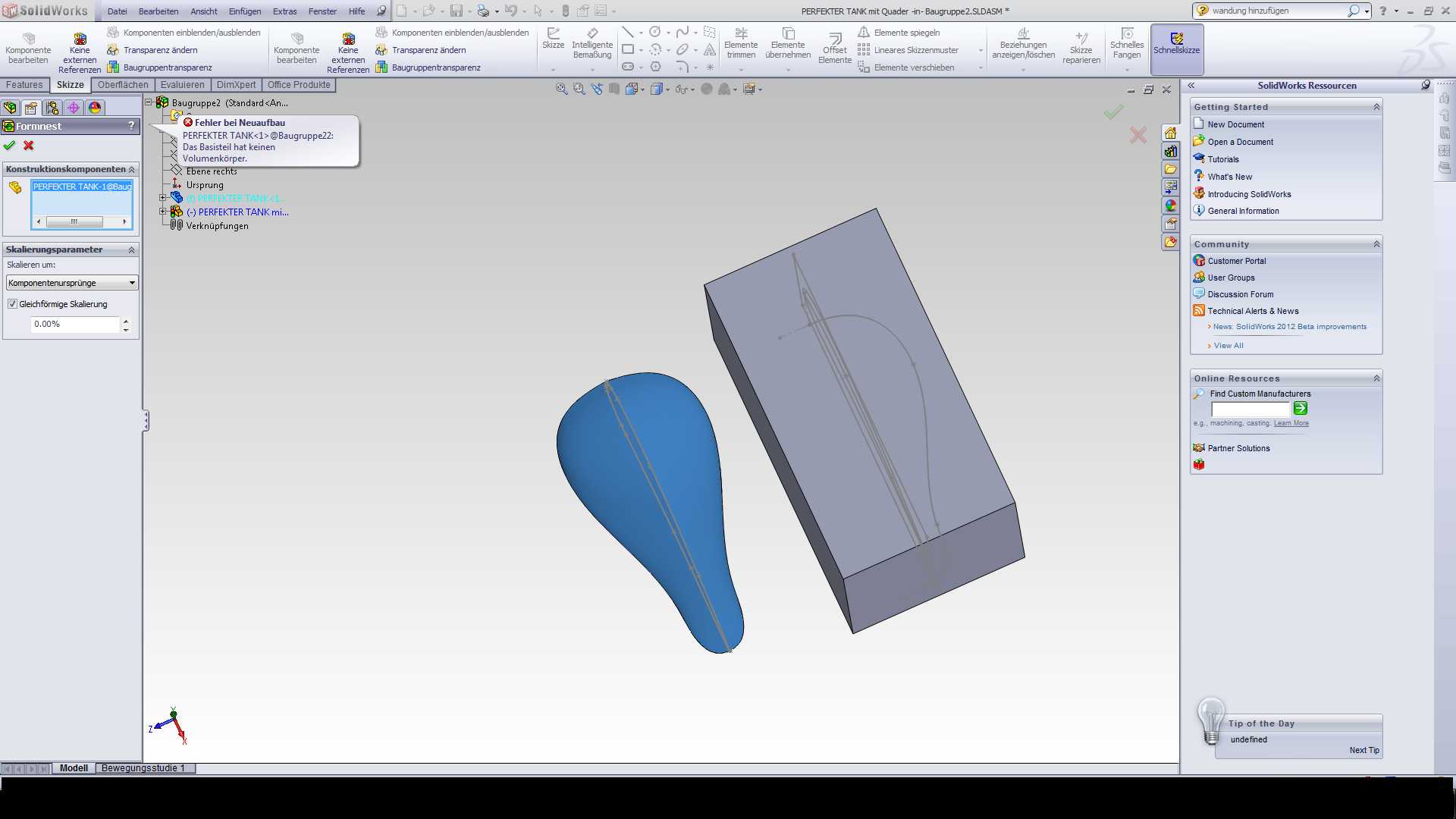

Hallo nochmal... dacht ich mir fast schon, dass es da zu Kompatibilitätsproblemen kommen wird. Wir haben seit kurzem Solid 2011 Aber für die Üs gibts das Ganze noch mal als Bildergeschichte... und danke für die Blumen Thomas Gruß Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
myca Ehrenmitglied V.I.P. h.c. Konstrukteur
Beiträge: 4383 Registriert: 15.06.2007 SW 2007 SW 2018 2,67 GHz,2 GB, ATI FIRE GL V5200, XP 64 3,4 GHz, 8GB, ATI FIRE PRO V7800, WIN 10 Pro
|
erstellt am: 10. Jun. 2011 13:56 <-- editieren / zitieren --> Unities abgeben: Nur für Custom2106
|
tony23 Mitglied Konstruktionsingenieur / design engineer (Dipl.-Ing. Mechatronik)
Beiträge: 17 Registriert: 09.06.2010 SolidWorks 2011 SP1.0 + keytech PLM @ Intel Xeon E5630 2,53GHz / 12 GB RAM / NVIDIA Quadro 2000
|
erstellt am: 10. Jun. 2011 14:15 <-- editieren / zitieren --> Unities abgeben: Nur für Custom2106
|
myca Ehrenmitglied V.I.P. h.c. Konstrukteur
Beiträge: 4383 Registriert: 15.06.2007 SW 2007 SW 2018 2,67 GHz,2 GB, ATI FIRE GL V5200, XP 64 3,4 GHz, 8GB, ATI FIRE PRO V7800, WIN 10 Pro
|
erstellt am: 10. Jun. 2011 14:35 <-- editieren / zitieren --> Unities abgeben: Nur für Custom2106
|
tony23 Mitglied Konstruktionsingenieur / design engineer (Dipl.-Ing. Mechatronik)
Beiträge: 17 Registriert: 09.06.2010 SolidWorks 2011 SP1.0 + keytech PLM @ Intel Xeon E5630 2,53GHz / 12 GB RAM / NVIDIA Quadro 2000
|
erstellt am: 10. Jun. 2011 23:15 <-- editieren / zitieren --> Unities abgeben: Nur für Custom2106
Guten Abend Kollegen, Thomas, schon passiert Wahrscheinlich während du den Post heute Mittag geschireben hast... Ich möchte allerdings nicht zu sehr abschweifen! Gibt es denn noch andere - strukturierte - Möglichkeiten das Problem anzugehen, mit dem sich der Thread befasst? Gruß und schönes langes WE! [Diese Nachricht wurde von tony23 am 10. Jun. 2011 editiert.] [Diese Nachricht wurde von tony23 am 10. Jun. 2011 editiert.] Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
Custom2106 Mitglied Maschinenbautechniker
Beiträge: 9 Registriert: 08.06.2011
|
erstellt am: 11. Jun. 2011 09:32 <-- editieren / zitieren --> Unities abgeben:
"Das Basisteil hat keinen Volumenkörper" krieg ich über das Feature Formnest und Feature Wandung ist grau hinterlegt, kanns also nicht auswählen. [Diese Nachricht wurde von Custom2106 am 11. Jun. 2011 editiert.] Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
Krümmel Moderator Konstrukteur mit rotierter Vergangenheit
Beiträge: 6243 Registriert: 14.09.2008 Was mit SWX so alles geht ;-)
|
erstellt am: 11. Jun. 2011 10:29 <-- editieren / zitieren --> Unities abgeben: Nur für Custom2106

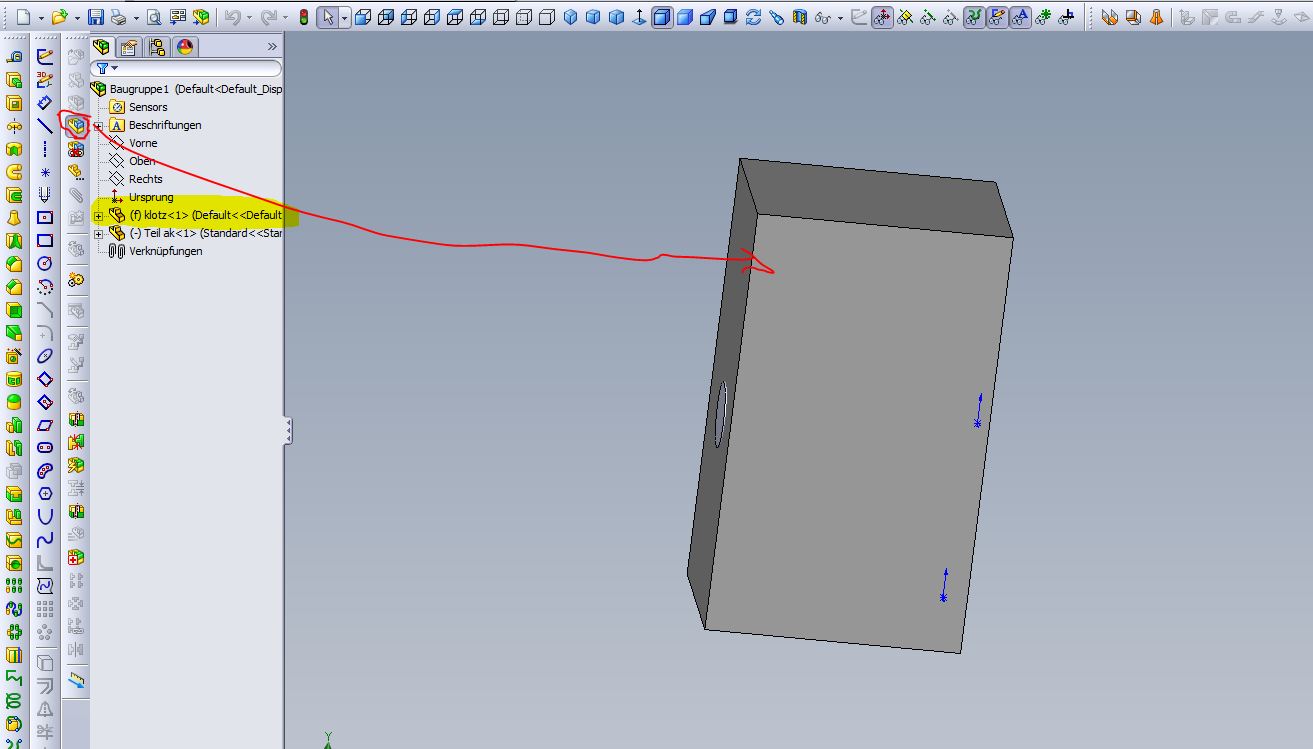

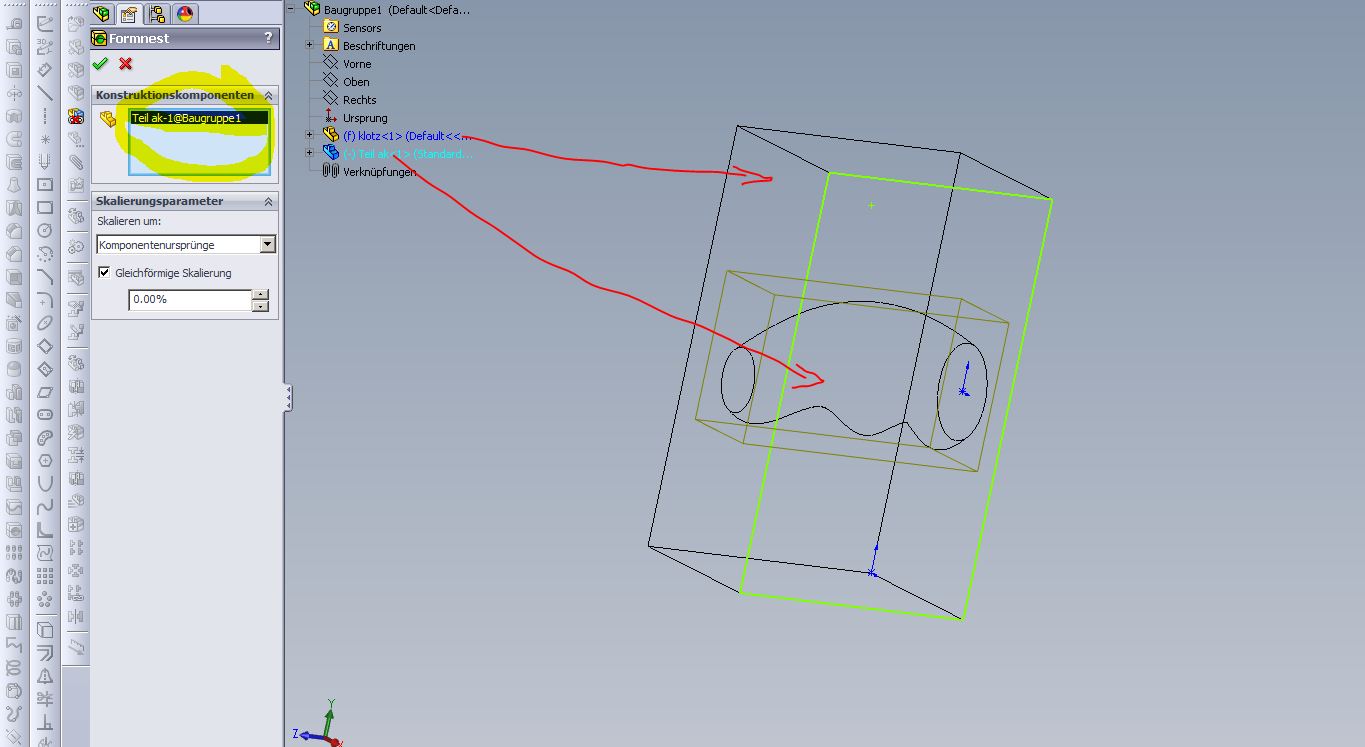

Hallo, schieb mal Deinen Tank mittig in den Klotz, und dann bei dem Klotz auf Teil bearbeiten gehen und den Tank als Konstruktiongeometrie auswählen! Dann klappt das Grüße Andreas
------------------ Stillstand ist Rückschritt [Diese Nachricht wurde von Krümmel am 11. Jun. 2011 editiert.] Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
Custom2106 Mitglied Maschinenbautechniker
Beiträge: 9 Registriert: 08.06.2011
|
erstellt am: 11. Jun. 2011 14:29 <-- editieren / zitieren --> Unities abgeben:
Jep auch vorher schon versucht, sowie nen größeren neuen Klotz eingefügt, den tank im Klotz "versenkt" und wieder die Fehlermeldung: Das Basisteil hat keinen Volumenkörper! Hab bei der gespiegelten Oberfläche auch die Funktionen schon durchvariiert, also "Oberfläche zusammenfügen", "Volumenkörper verschmelzen" Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
tony23 Mitglied Konstruktionsingenieur / design engineer (Dipl.-Ing. Mechatronik)
Beiträge: 17 Registriert: 09.06.2010 SolidWorks 2011 SP1.0 + keytech PLM @ Intel Xeon E5630 2,53GHz / 12 GB RAM / NVIDIA Quadro 2000
|
erstellt am: 11. Jun. 2011 14:38 <-- editieren / zitieren --> Unities abgeben: Nur für Custom2106

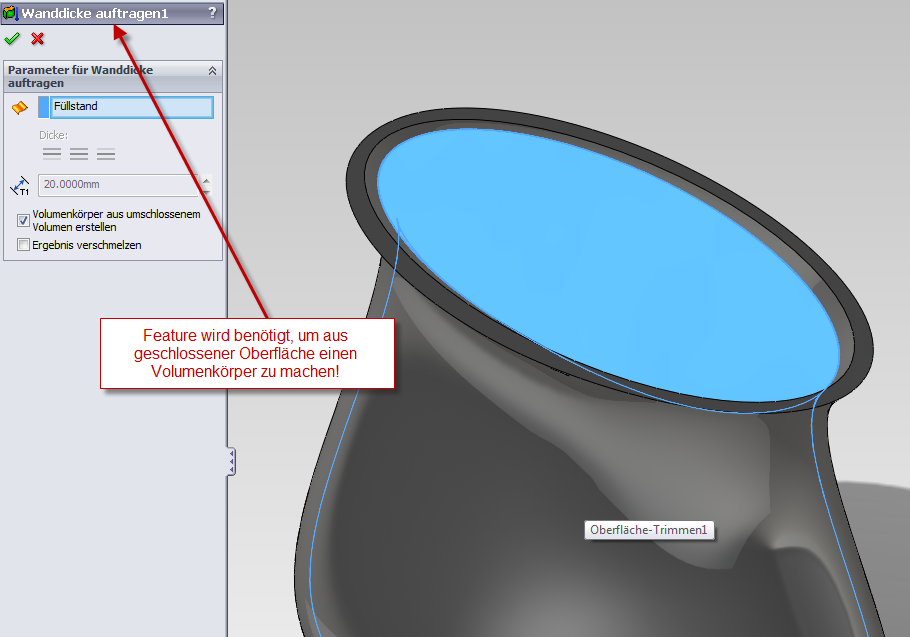

Hallo, ist dein "Perfekter Tank" eine Oberfläche? Wenn ja, verwende das Feature "Wanddicke auftragen" (s. Anhang), um die Oberfläche mit Leben zu füllen. Formnest funktioniert nur mit zwei Volumenkörper. Gruß Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
Custom2106 Mitglied Maschinenbautechniker
Beiträge: 9 Registriert: 08.06.2011
|
erstellt am: 11. Jun. 2011 15:25 <-- editieren / zitieren --> Unities abgeben:
GENAU DAS wars!!! Ou mann - super echt! Und jetzt hab ich auch die Option Ergebnis verschmelzen, was vorher gar nicht da war! Ich mach mal weiter und hoffe es klappt alles so! Vielen, vielen Dank für die Bemühungen!!!! Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
