Hallo Zusammen,

ich habe ein kleines Problem und hoffe Ihr könnt mir behilflich sein.
Ich beschäftige mich im privaten Bereich etwas mit SolidWorks, da wir es an der Arbeit auch benutzen.
Bin also eher Neuling diesbezüglich.
Daher bitte ich schon vorab um Entschuldigung, falls ich irgend etas nicht ganz richtig erkläre und gleich nachvollziehen
kann.

Ich habe ein Teil und dazu eine Zeichnung erstellt.
Das Teil ist 180mm lang und hat ein Gewinde.
Wollte, da es für ein A3 Blatt eigentlich zu klein ist auf A4 bringen, da mir das vollkommend ausreicht.
Allerding ist es für dieses Format schon wieder etwas zu lang, sodass ich es im Maßstab 1:2 gemacht habe.
Damit passt es ja nun auf das Blatt, aber wenn ich die DXF erstelle ist es ja auch 1:2, also nur noch 90mm lang.
Ich bräuchte es aber so, dass es auf A4 paßt, der Maßstab des Teil aber 1:1 ist, da wir diverse Sachen auch über CAM laufen lassen und da wäre es ja mit dem anderen Maßstab zu klein.

Ich habe hier schon einige Sachen gelesen zu Ausgabe als DXF, bin aber bisher leider noch nicht weiter damit gekommen.

Über Hilfe wäreich sehr dankbar,

Mutz

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

F2_022133_2.jpg F2_022133_1.jpg

Hallo,

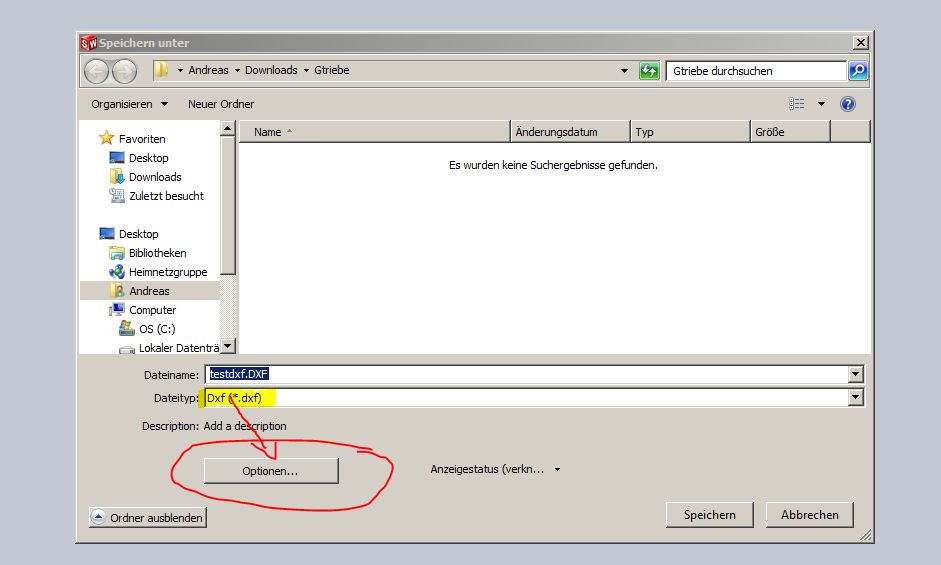

entweder Du speicherst direkt aus dem Modell als DXF,

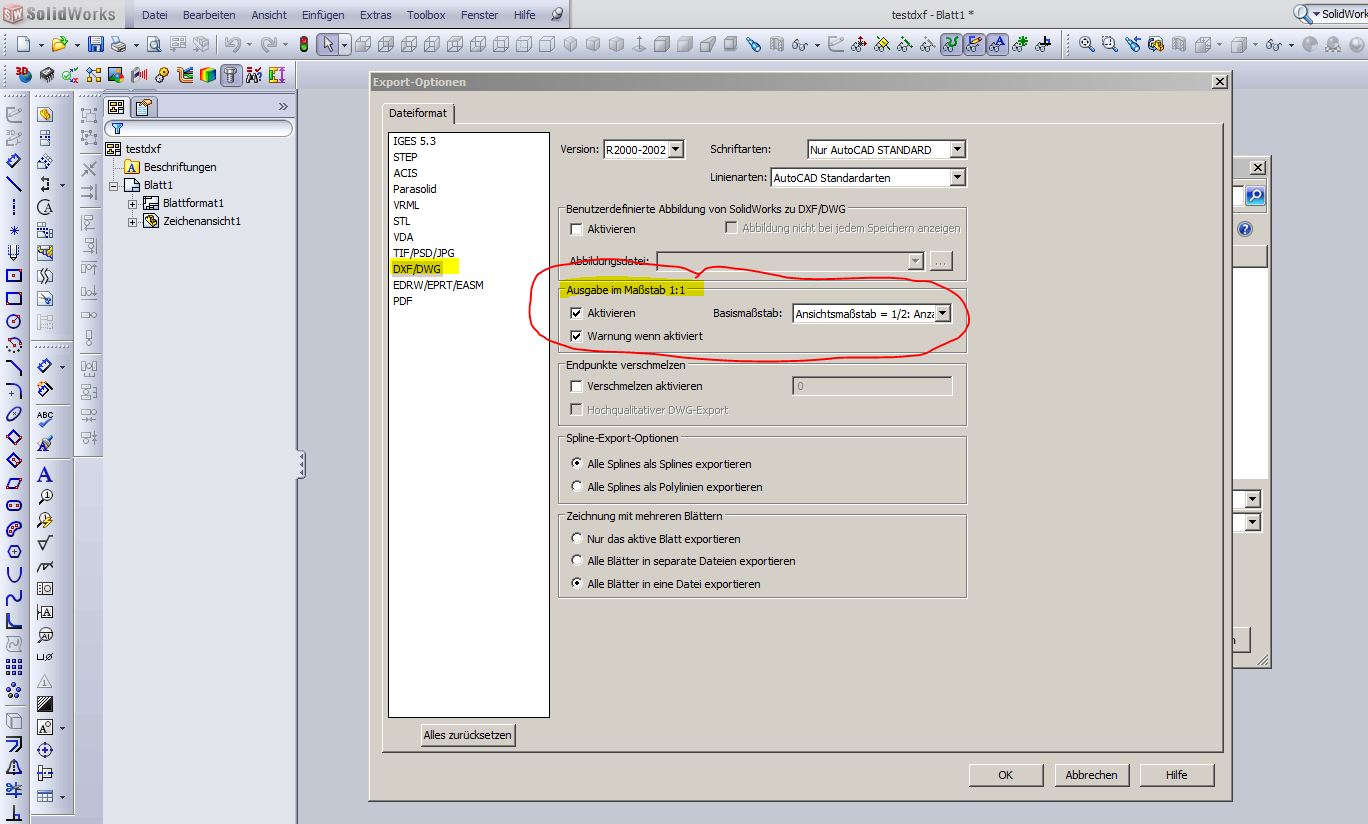

oder klickst mal auf die Exportoptionen

Dann klappt das

MfG
Andreas

------------------
Stillstand ist Rückschritt

[Diese Nachricht wurde von Krümmel am 18. Apr. 2011 editiert.]

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

  Hi,

keine Bange - man kann den DXF-Export auch auf einem beliebigen Blatt machen. Ich habe dafür A4-Blank. Also ohne ein Strich und der ist auf 1:1 eingestellt. Ich hole mir die Ansicht, die ich brauche, schiebe die mittels Makro zum Nullpunkt (Untere, linke Ecke vom Blatt) und speichere das ganze als DXF ab. Falls fürs Fräsen, oder Läsern die Kontur nich "ausreichend" oder fehlerhaft ist, bearbeite ich die in einem 2D-DXFfähigem Programm nach.

Makro ist hier zu finden:  http://ww3.cad.de/foren/ubb/Forum2/HTML/014850.shtml

G.   thomas

Nachtrag: auf A4 "180"mm nur mit BRUCH

------------------


[Diese Nachricht wurde von myca am 18. Apr. 2011 editiert.]

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Hallo Mutz,

dieses Problem haben wir auch, deshalb erzeugen wir zu jeder Zeichnung, zu der wir ein DXF brauchen, ein "Blatt 2", auf der wir nur eine Ansicht des Modells im Maßstab 1:1 erzeugen, damit das DXF stimmt, genauso wie Thomas es beschrieben hat. Ansichten in anderen Maßstäben als 1:1 können nicht auf "echtes" 1:1 hochskaliert werden.

Mehr Informationen dazu findest du in der Solid Works Knowledgebase (nur für Subscriptionskunden) unter den Nummern
S-040622 und S-01097. Da findest du sehr ausführliche Erklärungen zu diesem Thema, da steckt mehr dahinter als man so ahnt...

Die Option "Ausgabe im Maßstab 1:1" finde ich eher irreführend, und verspricht nicht immer das, was der gemeine Anwender sich darunter vorstellt...

------------------
Gruß,
Stephan

"Optimismus ist lediglich ein Mangel an Informationen"

BOFH

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Zitat:

---

Original erstellt von ess-jay:
...... Ansichten in anderen Maßstäben als 1:1 können nicht auf "echtes" 1:1 hochskaliert werden.....

Die Option "Ausgabe im Maßstab 1:1" finde ich eher irreführend, und verspricht nicht immer das, was der gemeine Anwender sich darunter vorstellt...

---

Hallo Stephan,

was heißt denn das jetzt genau? bin da doch etwas interessiert

Hallo Alle DXF-Problem sensibilisierten,

Es gab da ziemlich genau vor einem Jahr einen Beitrag indem wir ebenfalls über Maßstäbe dikutiert haben. Ich muß sagen bei mir lief bisher alles korrekt aber bin sehr Sensibel geworden. Deshalb haben wir bei Bestellungen nun einen Standardsatz drin ".....Maßstäbe in DXF können vom Original Maßstab abweichen...es gilt die Zeichnung..."

Hintergrund ist auch, daß einige Lohnfertiger DXF haben wollen von Fräs- und Drehteilen und ich habe wirklich nicht die Zeit bei jeder Zeichnung (ich weis nicht vorher wann Fremdvergabe stattfindet bzw. bei einer Zweit- oder Drittfertigung) extra Ansichten für DXF zu erzeugen. Auf Wunsch (Nachfrage) bekommen die es (dann ist auch klar in welcher Form und warum) aber so als Standard lasse ich einen Batch laufen um DXF, PDF und Step zu erzeugen, das erspart mir nämlich viel Arbeit ich mache das bei Projekten die in der Fertigung Fremdvergeben werden mit allen Teilen genau einmal dauer für 100 Zeichnungen ca. 15min. dann bin ich raus und verweise bei den Damen und Herren nur auf das Verzeichnis und alles gut.

Meine Exporteinstellung für DXF steht standardmäßig auf der 2000er Version und "Ausgabe im Maßstab 1:1" ist deaktiviert weil man nicht im Griff hat was er dann macht (Batch) so erstellt er vom Blatt den Maßstab also der DIN A4 Rahmen wird exakt dargestellt und bei Blattmaßstab 1:2 werden die Ansichten verkleinert.

Bin mal auf die weitere Diskussion gespannt.

gruß Heiko

------------------
Umstieg auf 64bit OS, was meint ihr?
Plauderthread
Umfrage

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Zitat:

---

Original erstellt von Press play on tape:
Meine Exporteinstellung für DXF steht standardmäßig auf der 2000er Version und "Ausgabe im Maßstab 1:1" ist deaktiviert, weil man nicht im Griff hat was er dann macht (Batch) so erstellt er vom Blatt den Maßstab also der DIN A4 Rahmen wird exakt dargestellt und bei Blattmaßstab 1:2 werden die Ansichten verkleinert.

---

UI UI.. Wir benutzen DXF nur noch als Vorlage für die Blechfertigung. Die bekommen die DXF ausschließlich in 1:1 und die Abwicklung ohne Rahmen. Der verbindliche Fertigungsauftrag ist über die Zeichnung des fertig gebogenen Teils definiert, sonst erstelle ich für jeden Lohnfertiger eine andere DXF mit anderen Verkürzungsfaktoren in der Abwicklung.

Steps für die Spanabheber haben sich gut bewährt, hatten wir noch keinen Ärger damit. Wird auch zunehmend von den Fertigern nachgefragt.

Grüße Günter

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Zitat:

---

Original erstellt von GWS:
UI UI.. Wir benutzen DXF nur noch als Vorlage für die Blechfertigung. Die bekommen die DXF ausschließlich in 1:1 und die Abwicklung ohne Rahmen. Der verbindliche Fertigungsauftrag ist über die Zeichnung des fertig gebogenen Teils definiert, sonst erstelle ich für jeden Lohnfertiger eine andere DXF mit anderen Verkürzungsfaktoren in der Abwicklung.

Steps für die Spanabheber haben sich gut bewährt, hatten wir noch keinen Ärger damit. Wird auch zunehmend von den Fertigern nachgefragt.

Grüße Günter

---

Ja Steps sind prima und kaum Fehleranfällig. Auch unsere Stammlohnfertiger nutzt Step und unsere Stammblechfertiger ebenfalls. Aber erst vor 2 Monaten einen größeren Auftrag in Tschechien fertigen lassen, alle wollten DXF, kein Teil kam falsch obwohl einige Maßstäbe drin sind und ich nur die Zeichnung Exportiert habe in Orginal Maßstab (Ansicht verkleinert). Scheint so als ob die uns bald eingeholt haben, dort können sie nämlich noch Zeichnunegn lesen

Es entscheidet eben der Fertigungsbetrieb mit was er arbeitet und Step ist immernoch weit verbreitet.

gruß Heiko

------------------
Umstieg auf 64bit OS, was meint ihr?
Plauderthread
Umfrage

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

DXF.JPG slddrw.JPG

Hallo,

vilene Dank für die vielen nützlichen Antworten.
Haben mir wirklich weiter geholfen.
Habe aber noch ein anderes Problem was mit dem DXF Export zu tun hat und hoffe das passt hier noch rein.

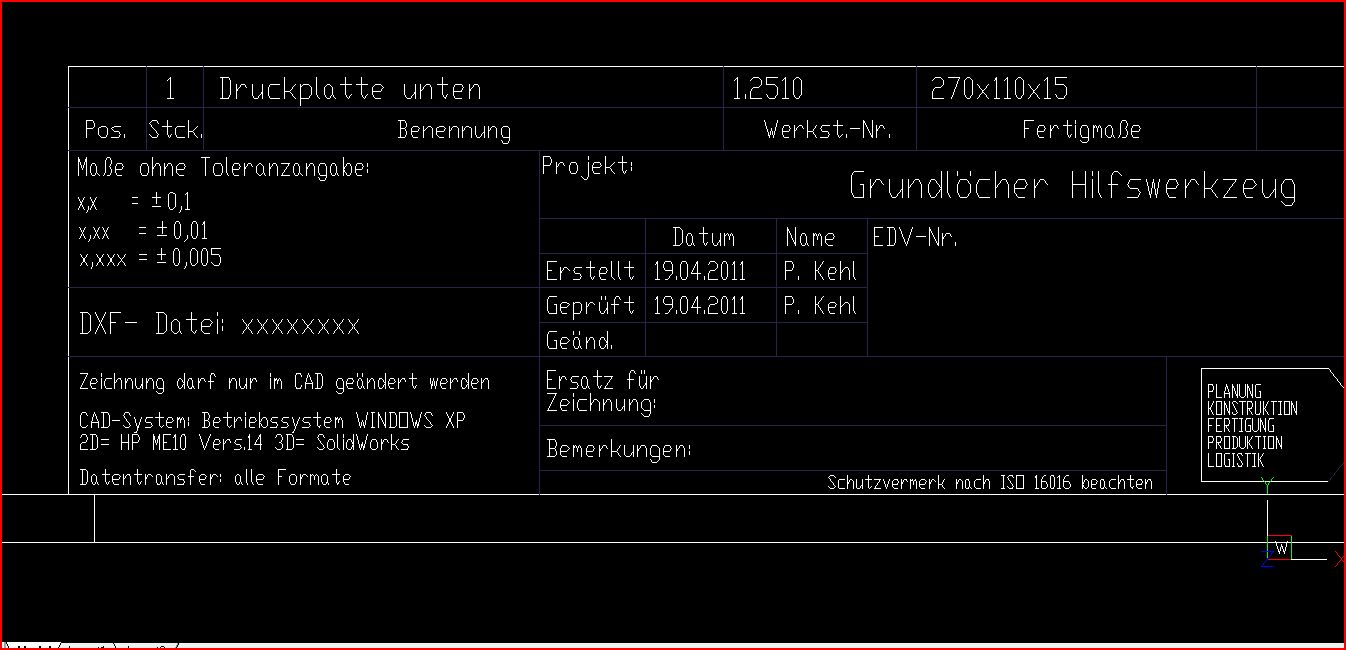

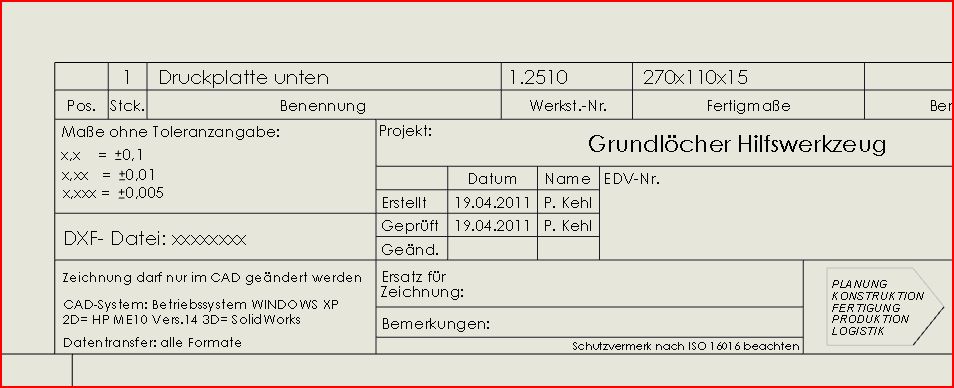

Nachdem ich die DXF erstellt habe, erscheint mein Schriftfeld bzw. die Linien davon nicht mehr richtig.

Anbei 2 Bilder, evtl. wird es verständlicher.

Mutz

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Hi,

noch mal nachschauen in der Exportdatei nach den Liniendefinitionen. Außerdem Farbe ist nicht Schwarz-Weiß!

G.  thomas

------------------
