Ich habe öfters in Baugruppen von zylinderförmigen Teilen das Problem, dass wenn ich z. B. an der Stirnseite eines Zylinders eine Schnittansicht erzeugen will mit Auswahl z.B. Ebene Oben unter einem Winkel erstellen möchte, dass die Schnittebene nicht durch den Ursprung läuft, sondern exzentrisch ist.
Wenn ich ganz oben im Teilebaum schaue wo der Urspung (grüner Punkt) ist, dann ist er in der Zylindermitte.
Ebenso die Lage der 3 Ebenen lassen kein Verdacht erkennen, dass sie auf einem exzentrischen Punkt basieren.

Bei der Schnitteröffnung sind allerdings die 2 grauen Schnittpfeile bereits exzentrisch.

Wie kann man da erzwingen, dass sie sich im Ursprung befinden sollen.

Möglicherweise ist dieser Punkt bereits schon behandelt worden...

Bin leicht verzweifelt!

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Hi golipuc!
Bin auch ...leicht verzweifelt...
weil ich Dich/Dein Problem nicht verstehe.
Vielleicht hängste mal n Screenshot dran?
Grüßle H.

------------------
Hartmut

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---


Hi Hartmut,

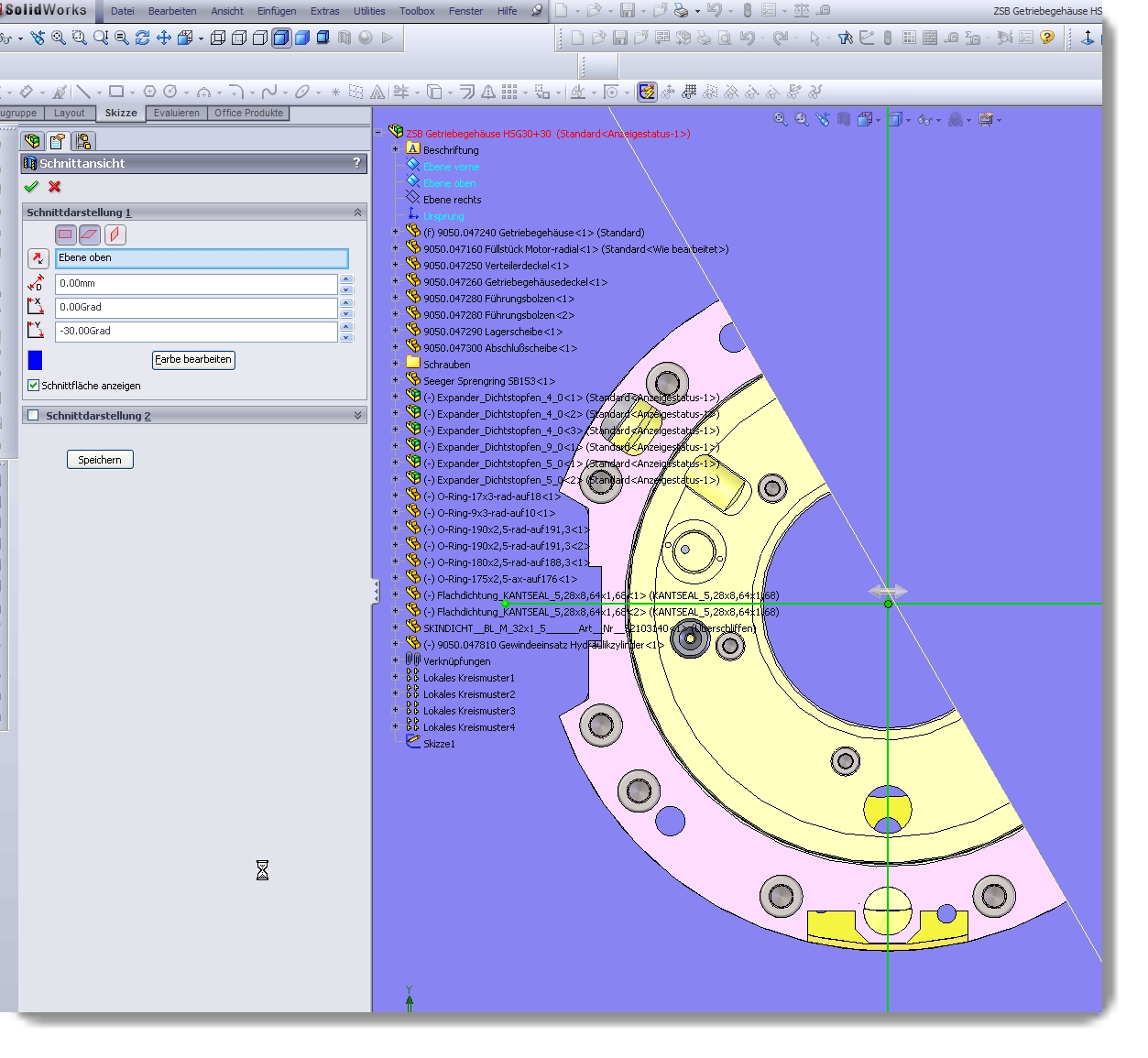

in der Anlage ist zu sehen, dass die Hauptebenen und der Ursprung
mit der "Zylindermitte" übereinstimmen.
Wenn ich eine Schnittansicht machen möchte, nehme ich z.B. die Ebene oben als Ausgang und neige den Schnitt um 30° (in diesem Beispiel)
Dabei sieht man an den grauen Schnittpfeilen dass die Schnittebene
n i c h t durch den Ursprung (Zylindermitte) geht.
Warum?, und wie kann man dies erzwingen?
Vielleicht ist es ganz trivial ...
Brauche eine Erläuterung. Danke.
golipuc

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Hallo Zusammen,

ich würde behaupten, daß es so aussieht, als ob Deine Bauteile (die ET's) beim Einfügen nicht in der Mitte zur Baugruppenmitte liegen. Das fängt vermutlich mit dem ersten Bauteil, welche auch fixiert ist, zusammen da ja daran alle weiteren Bauteile verknüpft sind.

Sind die Haupt-Ebenen des ersten Bauteils tatsächlich deckungsgleich mit den Ebenen der Baugruppe (dann wären ja auch dann die beiden Ursprünge dieser Baugruppe sowie des ersten Teils identisch) was vermutlich nicht so ist? Oder wenn dies doch richtig ist, würde ich schauen ob der Ursprung im ersten Bauteil (das fixiert ist) auch wirklich mittig zum Körper ist.

Da sollte der Hase irgendwo im Pfeffer liegen.

MFG Robert Hess.

------------------
"Wir haben doch keine Zeit". Doch. Die muß man sich manchmal nehmen um Vorwärts zu kommen.

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Ich halte das Ganze für eine optische Täuschung. Selbstverständlich wird auch in Deinem Beispiel ganz exakt unter 30° geschnitten. Nur in der Darstellung der "Schnittfläche" während der Erzeugung / Definition des Schnitts sieht es so aus, als ob der Schnitt die Achse nicht genau trifft. Auch bei einem Schnitt mit 0° sieht es so aus, als ob die gelbe Fläche etwas VOR dem eigentlichen Schnitt liegt.
Keine Panik deswegen!

------------------
Viele Grüße
Uwe Mahner

CSWP
CSWST
CSWI
CSWE

DPS Software GmbH

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Hallo an Alle,
es sieht aus, als wäre es mal wieder eine Laune von SW!.
Ich habe die Kiste abgestellt und danach verhält es sich wie es sich gehört!.
Ich hatte beim fraglichen Schnittverlauf sonst querliegende Bohrungen
schräg angeschnitten angezeigt bekommen und nun ist wieder OK.
Manchmal ist es halt zum Haare raufen, sofern man noch welche hat ...
AEG (ausschalten, einschalten, geht!)
Danke an allen für die Unterstützung
golipuc

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---


Hallo Zusammen,

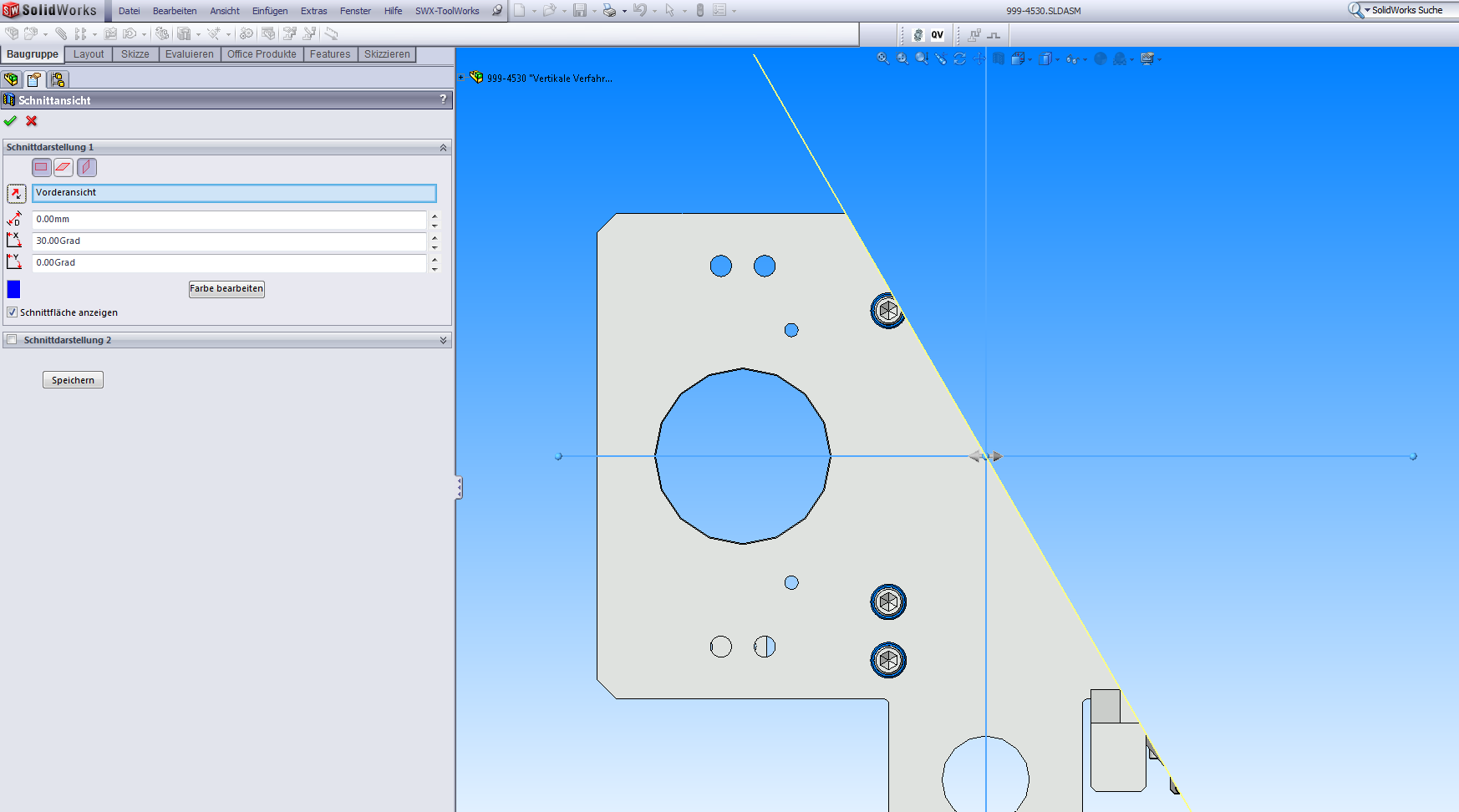

habe das mal selbst nachgestellt. An eine optische Täuschung kann ich nicht wirklich glauben. s. Bild (das sieht schon sehr präzise durch die Mitte aus) Aber das ist ja auch ganz einfach rauszukriegen. Daten einfach einstellen ins Forum und dann gibts auch ne Antwort auf Basis der Modelle.

MFG Robert Hess.

------------------
"Wir haben doch keine Zeit". Doch. Die muß man sich manchmal nehmen um Vorwärts zu kommen.

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Hallo Robert,
ya, es war wirklich keine optische Täuschung.
Ich hatte noch einen anderen Fall, bei dem auch das erste Teil fixiert war und der Schnitt sich ähnlich falsch verhielt. Nach entfernen der Fixierung habe ich die 3 Ebenen deckungsgleich mit denen der obersten Ebene deklariert und schon war die Sache gerizt.
Mein Eindruck: Problem korreliert mit dem Fixieren des ersten Teiles, statt das Teil ordentlich in die 3 Ebenen zu "legen".
Vielleicht können diesen Effekt auch noch andere Benutzer bestätigen.
Vorerst also Entwarnung
golipuc

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---


Hallo,

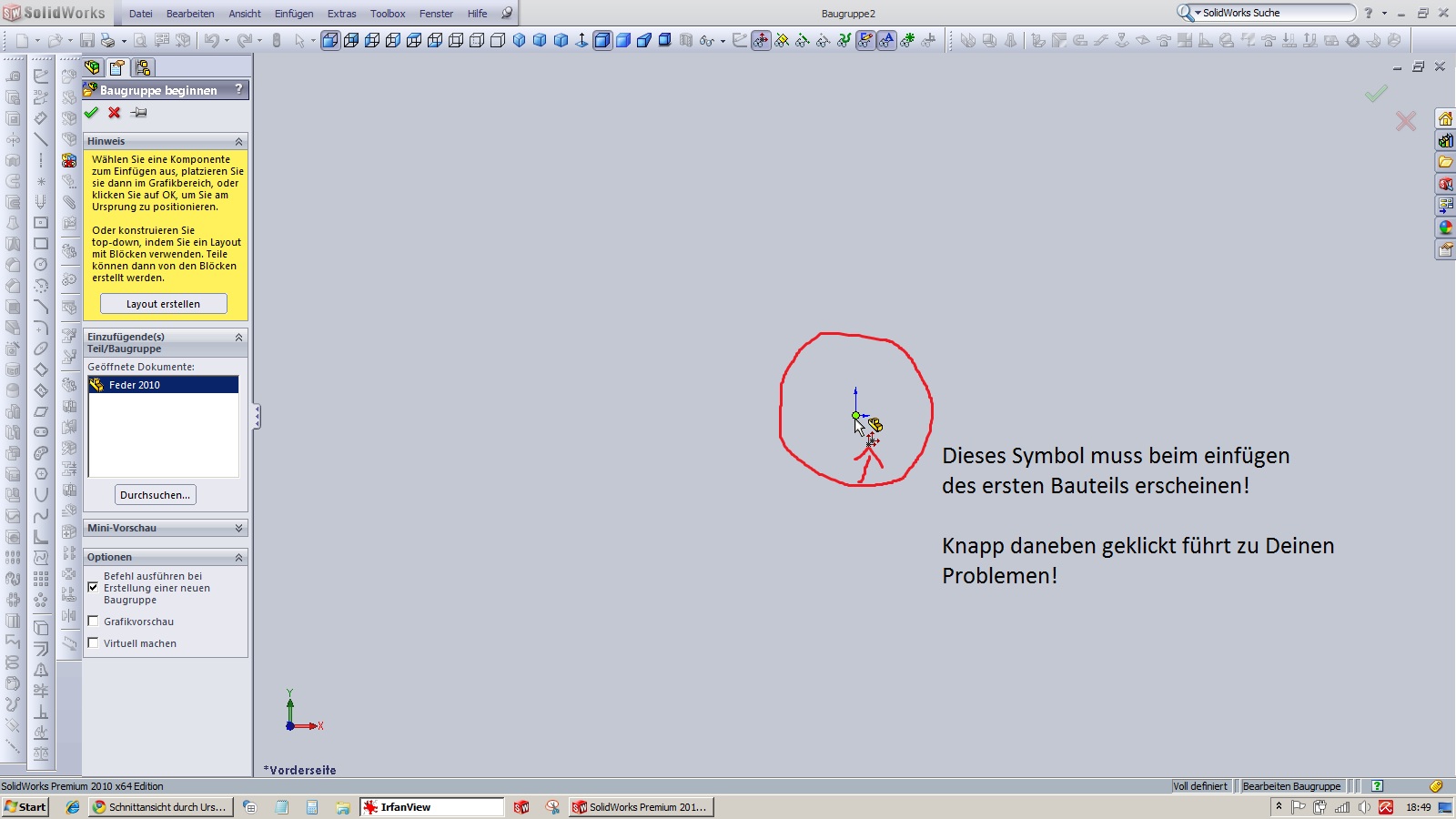

sieht für mich so aus, als ob beim Einfügen des ersten Bauteils

der Ursprung nicht korrekt erwischt wurde.

MfG
Andreas

------------------
Stillstand ist Rückschritt

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

@Andreas: Ja das waere eine Moeglichkeit als Erklaerung warum das in die Hose geht. Das kann man ja gut vermeiden in dem man das nicht durch Ziehen des ersten Teils auf den Ursprung im Graphikbereich sondern im Featurebaum auf dem Ursprung geht (da kommt dann auch ein Symbol wenn man loslassen kann). MFG Robert Hess

------------------
"Wir haben doch keine Zeit". Doch. Die muß man sich manchmal nehmen um Vorwärts zu kommen.

[Diese Nachricht wurde von Robert Hess am 27. Feb. 2011 editiert.]

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

@Andreas und Robert: Das kann man auch umgehen in dem man gleich auf das grüne Häkchen klickt und nirgends im Grafikbereich. Dann wird das Teil auch mit gleichem Ursprung eingefügt.

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---


Hallo danuberacer,

bei mir gibt es bei "Drag and Drop" eines Teilks in die BG kein grünes Häkchen.

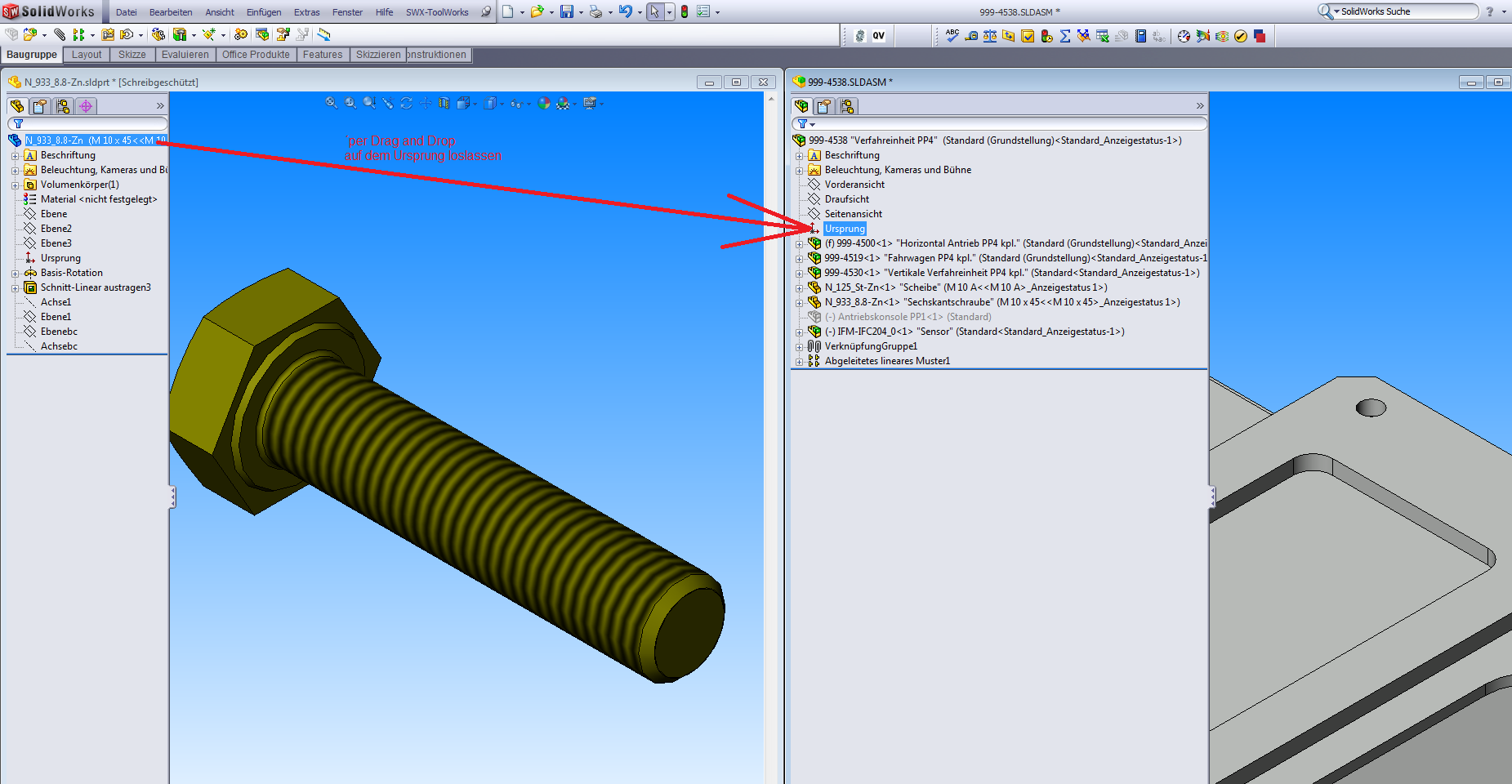

Darum klicke ich auch nicht in den Graphikbereich sondern wie geschrieben im Feature-Manager auf den Ursprung. s. Bild
Welchen Weg beschreibst Du den dabei?

MFG Robert Hess.

------------------
"Wir haben doch keine Zeit". Doch. Die muß man sich manchmal nehmen um Vorwärts zu kommen.

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

rotierte_Schnittansicht.pdf

Hallo Kollegen,
das Problem gibt es nicht nur in Baugruppen, sondern bereits in jedem Einzelteil!
Ich habe diverse Testteile erstellt und festgestellt, dass die rotierte Schnittansicht bereits exzentrisch wird, wenn man eine Skizze an einem bestehenden Modell exzentrisch plaziert.
Es sieht so aus, dass SW versucht eine Art Modellschwerpunkt zu ermitteln um den Schnitt dort drehen zu lassen.

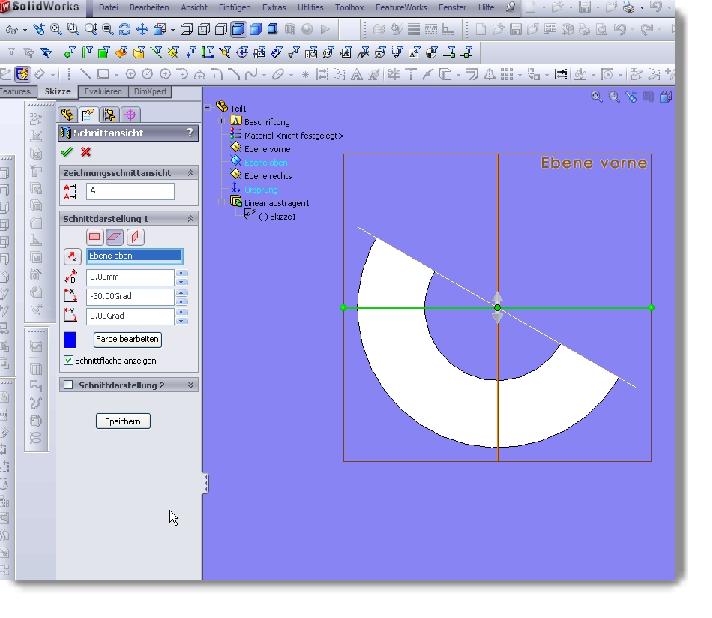

Ihr könnt selber ein Zylinder nehmen und ihn in den Ebenen rotierte Schnittansichten erzeugen. Diese Schnitte gehen durch den Ursprung (Bild1).
Jetzt wird's spannend!
An einer Ebene entlang der Zylinderachse wird lediglich eine Skizze außerhalb des Zylinders erstellt (Bild2).
Ab jetzt wird eine rotierte Schnittansicht bereits exzentrisch, sie verläuft nicht mehr durch den Ursprung! (Bild3)
Unterdrückt man die störende exzentrische Skizze, dann verlaufen die Schnittansichten wieder durch den Ursprung (Bild4).
Das Ganze findet in einer Baugruppe auch statt! Das heißt, eine einzelne Skizze kann die Schnittansicht beeinflußen !!!
Da wäre es gut, wenn die SW-Entwickler vielleicht nach der "Kippachse" fragen würden ... und nicht nach einem "künstlichen Schwerpunkt" trachten würden.
Für mich ist das Problem jetzt endgültig abgehandelt.
golipuc

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---


Hallo und einen guten Start in die Woche golipuc.

Schau meine Kommentare in dem Auszug auf deiner Seite 3.

Wenn du eine Skizzierebene Aktiviert hast, nimmt SWX diese als Schnittebene.

Das Gleiche,bei einer angeklickten Fläche. Diese wird dann als Schnittebene gesetzt.

Also aus dem Skizzenmodus raus und noch ein Mal versuchen.

Gruß
ThoMay

------------------
Hast du Fragen?
Brauchst du
Schaut mal nach im Bereich
Alle Foren => Wissenstransfer.
oder
Konstrukteure Online hier bei CAD.de
