Autor Thema:  Winkliger Schnitt (8277 mal gelesen)
Ralf-Hermann Meyer
Mitglied
Maschinenbau-Techniker / Konstruktion


Sehen Sie sich das Profil von Ralf-Hermann Meyer an!   Senden Sie eine Private Message an Ralf-Hermann Meyer  Schreiben Sie einen Gästebucheintrag für Ralf-Hermann Meyer

Beiträge: 20
Registriert: 06.07.2001

SXW 2016 SP5
Windows 10 x64
Intel Core i7-7700
16GB RAM
NVidia Quadro P2000

erstellt am: 22. Dez. 2010 15:19    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities

Hallo zusammen,

mich ärgert regelmäßig, dass man eine Schnittansicht in einer Zeichnung (an der z.B. auch schon viele Maße hängen) nicht nachträglich in eine winklige Schnittansicht ändern kann (um z.B. weitere Details zu zeigen). Beim Versuch, die gerade Schnittlinie zu bearbeiten klappt das auch so weit, beim Neuaufbau wird jedoch immer die alte, gerade Linie verwendet und die abgewinkelte ignoriert. Natürlich kann man die Schnittansich neu machen, nur dann ist die gesamte Bemaßung ohne Bezug und muss neu erstellt werden. Mache ich da etwas falsch oder muss ich vorher wissen, ob die Schnittansicht mal abgewinkelt sein soll?

------------------
Gruß,
Ralf

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP


Ex-Mitglied

erstellt am: 22. Dez. 2010 15:25    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat

Hallo

meinst du mit abgewinkeltem schnitt, den normalen feature "Schnitt" oder "Winkligen schnitt"?
Beim normalen Schnitt ist es ja so das du auch Vertikale/Horizontale und Querlinien miteinbringen kannst.
Ich mach die Skizze, wähle alle Linien aus und klicke dann auf den Schnitt-Button und schon hab ich einen Schnitt entlang der Linien.
Die nun aufgeführten "Kanten" (vertikale in horizontalelinie wechselnd zb.) in der Schnittansicht blende ich aus oder schalte auf Liniendicke "Dünn".

Bei dem winkligen Schnitt müsste es ebenfalls so gehen (benutze ich so selten).
Man kann auch die skizze nachträglich ändern (RMT Skizze bearbeiten) und dort linien einfügen, bevor man die skizze wieder schließt, einfach alle Linien auswählen!

Hoffe gehelft zu haben

------------------


Ralf-Hermann Meyer
Mitglied
Maschinenbau-Techniker / Konstruktion


Sehen Sie sich das Profil von Ralf-Hermann Meyer an!   Senden Sie eine Private Message an Ralf-Hermann Meyer  Schreiben Sie einen Gästebucheintrag für Ralf-Hermann Meyer

Beiträge: 20
Registriert: 06.07.2001

SXW 2016 SP5
Windows 10 x64
Intel Core i7-7700
16GB RAM
NVidia Quadro P2000

erstellt am: 22. Dez. 2010 15:36    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities

Also im Prinzip dreht es sich um beide Features, -was ich nicht verstehe ist, warum ich eine Schnittansicht, die auf einer geraden Linie basiert, nicht durch verändern der Schnittlinie in eine abgewinkelte Variante nicht angezeigt bekomme. Auch das vorherige Markieren der Schnittlinie bringt kein Ergebnis. Es kommt dann die Meldung: Keine Schnittlinie gewählt, es wird die alte Linie verwendet oder so in der Art. Dabei habe ich die neue Linie eindeutig markiert.

------------------
Gruß,
Ralf

[Diese Nachricht wurde von Ralf-Hermann Meyer am 22. Dez. 2010 editiert.]

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP


Ex-Mitglied

erstellt am: 22. Dez. 2010 15:41    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat

Du meinst nun aber wirklich den Feature Wechsel?
Weil, wenn man alle Linien die man gezeichnet hat, anwählt und die Skizze beendet soll das funktionieren das er das übernimmt. Ich habe da nie probleme mit.
Ist es ein profilansicht-schnitt? (Wenn die schnittlinie kürzer ist als das Part oder die BG)
Ich sitze nun nicht mehr vor SWX (bin schon daheim) deswegen kann ich mir das nicht anschauen, aber lad es vielleicht mal hoch damit es sich wer anschauen kann worin genau das problem liegt. (Wenn ich es sehen und ausprobieren könnte würd ich weiter kommen, tut mir leid)

------------------


Ralf-Hermann Meyer
Mitglied
Maschinenbau-Techniker / Konstruktion


Sehen Sie sich das Profil von Ralf-Hermann Meyer an!   Senden Sie eine Private Message an Ralf-Hermann Meyer  Schreiben Sie einen Gästebucheintrag für Ralf-Hermann Meyer

Beiträge: 20
Registriert: 06.07.2001

SXW 2016 SP5
Windows 10 x64
Intel Core i7-7700
16GB RAM
NVidia Quadro P2000

erstellt am: 22. Dez. 2010 16:13    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities

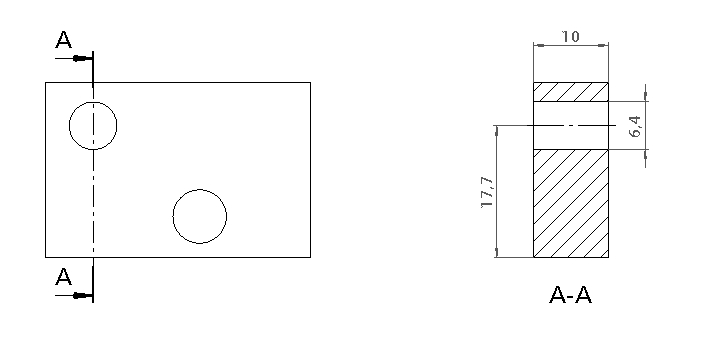

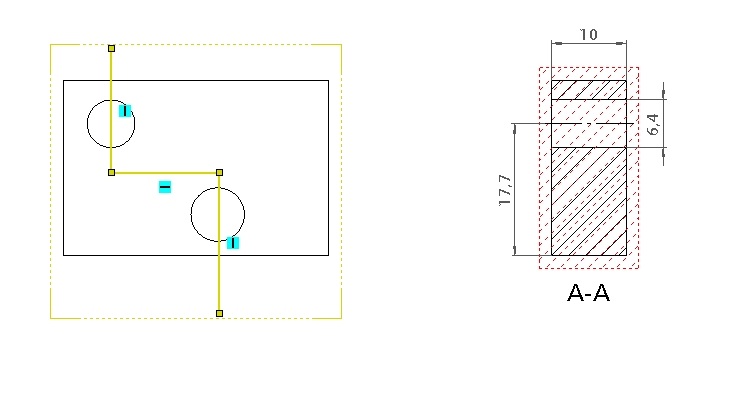

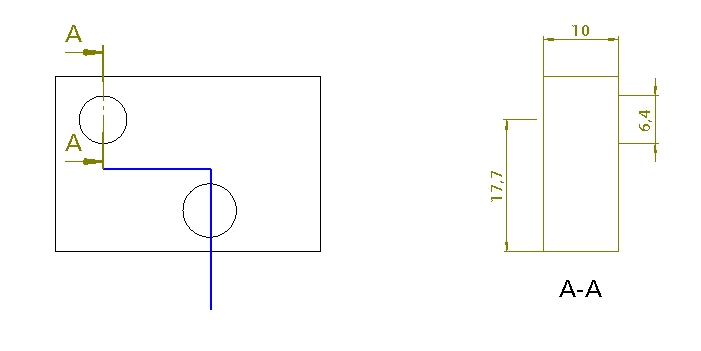

Also ich habe mal versucht, das Problem darzustellen. Zunächst habe ich einen Klotz mit z.B. 1 Bohrung und der geraden Schnittansicht. Beim Versuch, zu der geraden Schnittlinie 2 weitere Linien hinzuzufügen um auch die 2. Bohrung mit in den Schnitt zu nehmen, werden diese ignoriert und es entsteht eine fehlerhafte Schnittansicht. Auch wenn ich versuche, gleich zu Anfang eine abgewinkelte Ansicht mit einer geraden Linie zu erstellen um ggf. später erweitern zu können, geht das nicht, da mindestens 2 Linien gefordert sind.

------------------
Gruß,
Ralf

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP


Ex-Mitglied

erstellt am: 22. Dez. 2010 16:46    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat

Ich sehe das problem, ich kann aber nicht ohne SWX und datei herausfinden was du falsch machst  Vielleicht hat jemand anderes eine Idee woran es liegen könnte oder kanns ausprobieren.

Wünsch dir noch viel glück das dir jmd hilft und frohe Festtage!

------------------


constructeur de machines
Mitglied
Konstrukteur


Sehen Sie sich das Profil von constructeur de machines an!   Senden Sie eine Private Message an constructeur de machines  Schreiben Sie einen Gästebucheintrag für constructeur de machines

Beiträge: 13
Registriert: 14.11.2008

SolidWorks 2008
PDMWorks Enterprise

erstellt am: 22. Dez. 2010 17:28    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities Nur für Ralf-Hermann Meyer 10 Unities + Antwort hilfreich

Hallo Ralf,

Winkliger Schnitt ist schon mal nicht so gut. Ich habe das mal nachvollzogen. Zuerst machst du einen normalen Schnitt mit dem Befehl "Schnittansicht". Wenn dann noch etwas hinzu muss wird über rechte Moustaste mit dem Befehl "Skizze bearbeiten" der neue Schnittverlauf skizziert. Ich denke soweit bist du auch gekommen. Nach dem Ändern der Skizze darfst Du die Skizze nicht schließen, sondern mußt wieder über rechte Mousetaste mit dem Befehl Kettenauswahl alle Linien auswählen (also eine Linie anklicken, RMB, Kettenauswahl). Alle Linien sind dann selektiert. Danach die Skizze wie gewohnt schließen.

Probiers mal aus. Für uns wäre es selbsverständlich wenn das von alleine gehen würde, aber für die Programmierer ist das halt nicht so. Praxis trift auf Theorie!

Der Befehl "Winkliger Schnitt" ist eher für Drehteile gedacht, bei denen die Linien nicht unbedingt 90° zueinander verlaufen müssen. Beim winkligen Schnitt wird dann die gesamte Schnittfläche projiziert, nicht nur der Bereich der parallel zur Schnittrichtung verläuft!

Hoffe es hilt Dir.

cmd

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

Ralf-Hermann Meyer
Mitglied
Maschinenbau-Techniker / Konstruktion


Sehen Sie sich das Profil von Ralf-Hermann Meyer an!   Senden Sie eine Private Message an Ralf-Hermann Meyer  Schreiben Sie einen Gästebucheintrag für Ralf-Hermann Meyer

Beiträge: 20
Registriert: 06.07.2001

SXW 2016 SP5
Windows 10 x64
Intel Core i7-7700
16GB RAM
NVidia Quadro P2000

erstellt am: 23. Dez. 2010 08:50    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities

Genau so habe ich es probiert, aber es führt immer zu keinem Ergebnis. Trotz vollständiger Auswahl der Skizzenelemente werden die hinzugefügten Elemente ignoriert. Keine Ahnung was da schief läuft, ich bekomme es jedenfalls nicht hin, -bin mir aber sicher, dass es in einer älteren SXW-Version so funktioniert hat.

------------------
Gruß,
Ralf

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

metz
Mitglied
Techniker Maschinenbau


Sehen Sie sich das Profil von metz an!   Senden Sie eine Private Message an metz  Schreiben Sie einen Gästebucheintrag für metz

Beiträge: 326
Registriert: 16.02.2009

erstellt am: 23. Dez. 2010 09:04    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities Nur für Ralf-Hermann Meyer 10 Unities + Antwort hilfreich

Moin,
lad mal die Dateien hoch, dann können wir dir besser helfen.

------------------
Gruß
Harald
____________________
Ama et fac quod vis!

Den einen Tag verliert man und den nächsten Tag gewinnt ein anderer!
Fotos

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

Kayyy
Mitglied
Konstrukteur


Sehen Sie sich das Profil von Kayyy an!   Senden Sie eine Private Message an Kayyy  Schreiben Sie einen Gästebucheintrag für Kayyy

Beiträge: 210
Registriert: 05.04.2005

SW10 / SP2.1

erstellt am: 23. Dez. 2010 15:03    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities Nur für Ralf-Hermann Meyer 10 Unities + Antwort hilfreich

Hi Ralf,

hast du Profilschnitt aktiviert?
Versuche das mal, auch wenn die Linien anscheinend durch das gesamte Modell verlaufen.
Alle Linien vor dem Bestätigen markieren machst du ja!

------------------
Geht nicht gibt's nicht.

www.myspace.com/divinetotheend
www.divine-to-the-end.de

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

Volkmar Grube
Mitglied
Konstrukteur


Sehen Sie sich das Profil von Volkmar Grube an!   Senden Sie eine Private Message an Volkmar Grube  Schreiben Sie einen Gästebucheintrag für Volkmar Grube

Beiträge: 128
Registriert: 31.01.2009

WIN11 64Bit, SWX 2022, Delphi 10

erstellt am: 23. Dez. 2010 16:51    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities Nur für Ralf-Hermann Meyer 10 Unities + Antwort hilfreich








Die Änderung der Skizzenelemente funktioniert nur, wenn man, bevor man die Skizze beendet, alle am SChnitt beteiligten Linien auswählt (markiert)
Also:
- RMT auf die Schnittansicht
- Skizze bearbeiten
- Skizzenelemente hinzufügen, bearbeiten, usw.
- alle für den Schnitt nötigen Elemente auswählen (Shift Taste + LMT)
- Skizze beenden.

------------------
Grüße aus Dresden
Volkmar Grube

Es gibt keine Probleme, es gibt nur Aufgaben.

[Diese Nachricht wurde von Volkmar Grube am 23. Dez. 2010 editiert.]

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

Jan
Mitglied
Dipl.-Ing.


Sehen Sie sich das Profil von Jan an!   Senden Sie eine Private Message an Jan  Schreiben Sie einen Gästebucheintrag für Jan

Beiträge: 1271
Registriert: 23.12.2000

Dienstl. Lenovo 64GB, nVidia, Win10, SW 2019, 2021 u. 2022
Priv. Dell M7740 16GB, nVidia , Win10,
SW 2012, SW 2021 und SW 2022 Prem.

erstellt am: 23. Dez. 2010 18:20    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities Nur für Ralf-Hermann Meyer 10 Unities + Antwort hilfreich




Moin,

wie 7Josy7 schon geschrieben hat, wäre es hilfreich wenn Du
uns mitteilen würdest welche Schnittfunktion Du verwendet hast.

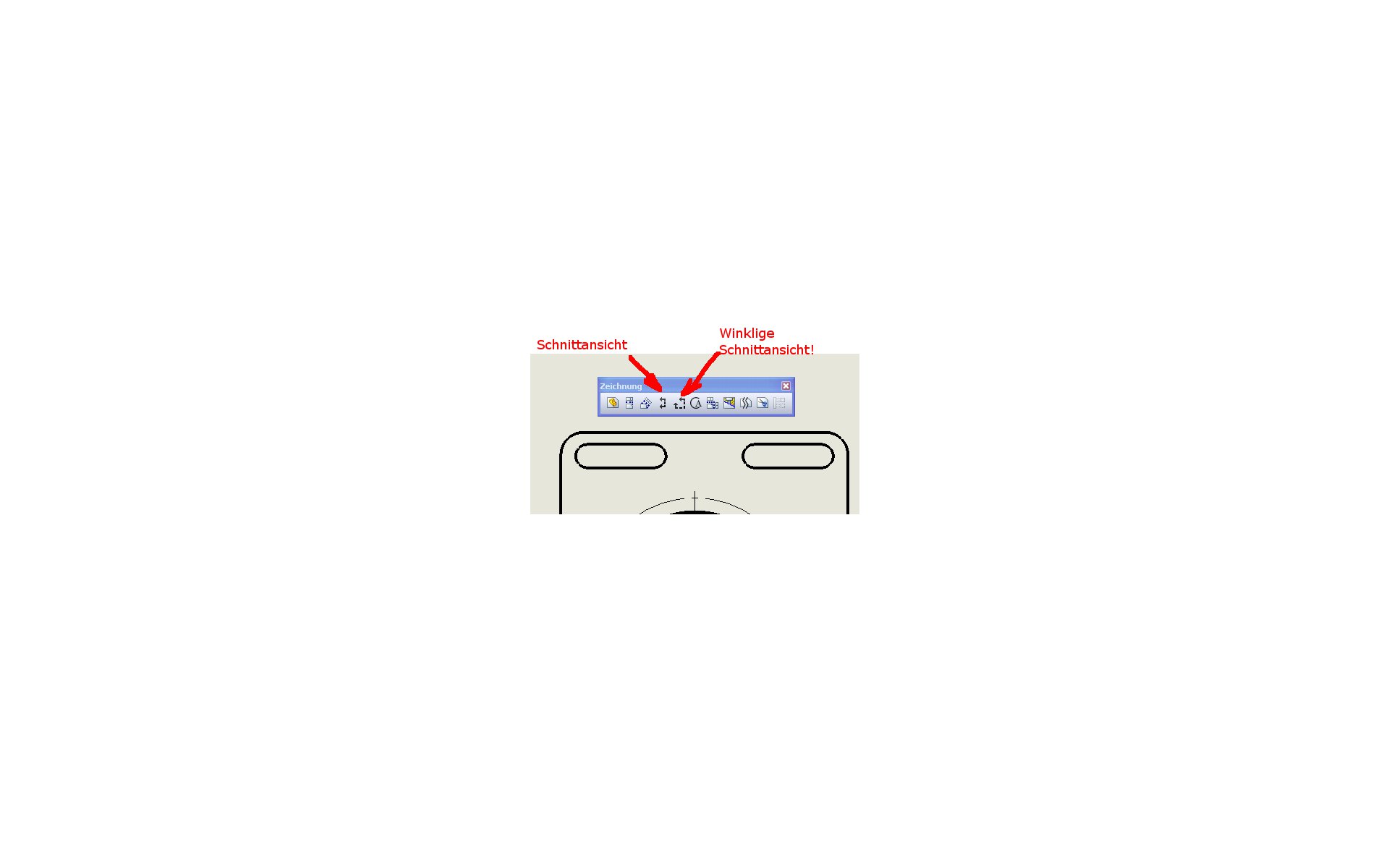

Ich vermute, Du hast die "Winklige Schnittansicht" verwendet (s. Anhang)!
SW wird in der 2008 da nur max. zwei Liniensegmente zulassen (In Folgeversionen
sind leider mehr zulässig)!
Bei einer "Winkligen Schnittansicht" wird die Schnittansicht quasi aufgeklappt dargestellt.
Du möchtest sicherlich einen "Stufenschnitt" erzeugen, und dass macht man mit der "normalen Schnittansicht". Nach dem hinzufügen, bzw. dem entfernen von Liniensegmenten reicht die Auswahl eines Liniensegment, wenn die Segmente zusammenhängend sind!

Jan

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

Ralf-Hermann Meyer
Mitglied
Maschinenbau-Techniker / Konstruktion


Sehen Sie sich das Profil von Ralf-Hermann Meyer an!   Senden Sie eine Private Message an Ralf-Hermann Meyer  Schreiben Sie einen Gästebucheintrag für Ralf-Hermann Meyer

Beiträge: 20
Registriert: 06.07.2001

SXW 2016 SP5
Windows 10 x64
Intel Core i7-7700
16GB RAM
NVidia Quadro P2000

erstellt am: 03. Jan. 2011 10:23    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities

Hallo und ein gutes neues Jahr zusammen!

also es ist in der Tat so, dass ich die ganz normale Schnittansicht verwende, nicht die abgewinkelte. Das Problem ist, dass trotzdem die Liniensegmente verbunden und ausgewählt sind, die neu hinzugefügten Segmente ignoriert bzw. nicht erkannt werden. Nach dem Auswählen drücke ich die "Ampel"-Schaltfläche, sprich Neuaufbau. Das ist doch eigentlich so OK?.

------------------
Gruß,
Ralf

[Diese Nachricht wurde von Ralf-Hermann Meyer am 03. Jan. 2011 editiert.]

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP


Ex-Mitglied

erstellt am: 03. Jan. 2011 10:35    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat

kannst du uns die Datei hochladen bitte!?
Als Datei-> Pack&Go - gezippt eben hier rein

Kann man sich das mal angucken..

Noch ein Tip: STRG+Q ist besser zum Neuaufbau geeignet! Warum weiß ich nicht so Recht. - Die Ampelfunktion scheint nicht immer alles neu aufzubauen

achja Frohes neues dir auch!

------------------


CAD-SUPPORTER
Mitglied
Standard in 3D


Sehen Sie sich das Profil von CAD-SUPPORTER an!   Senden Sie eine Private Message an CAD-SUPPORTER  Schreiben Sie einen Gästebucheintrag für CAD-SUPPORTER

Beiträge: 272
Registriert: 03.01.2011

WIN7 x64 + WIN10
SOLIDWORKS 2001 bis 2024
Autodesk AutoSchreibtisch Inventor 2013-2021
ATC Trainer A.D.
Solid Edge Kante V20 und ST5 - ST8

erstellt am: 03. Jan. 2011 21:53    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities Nur für Ralf-Hermann Meyer 10 Unities + Antwort hilfreich

Zitat:
Original erstellt von Ralf-Hermann Meyer:

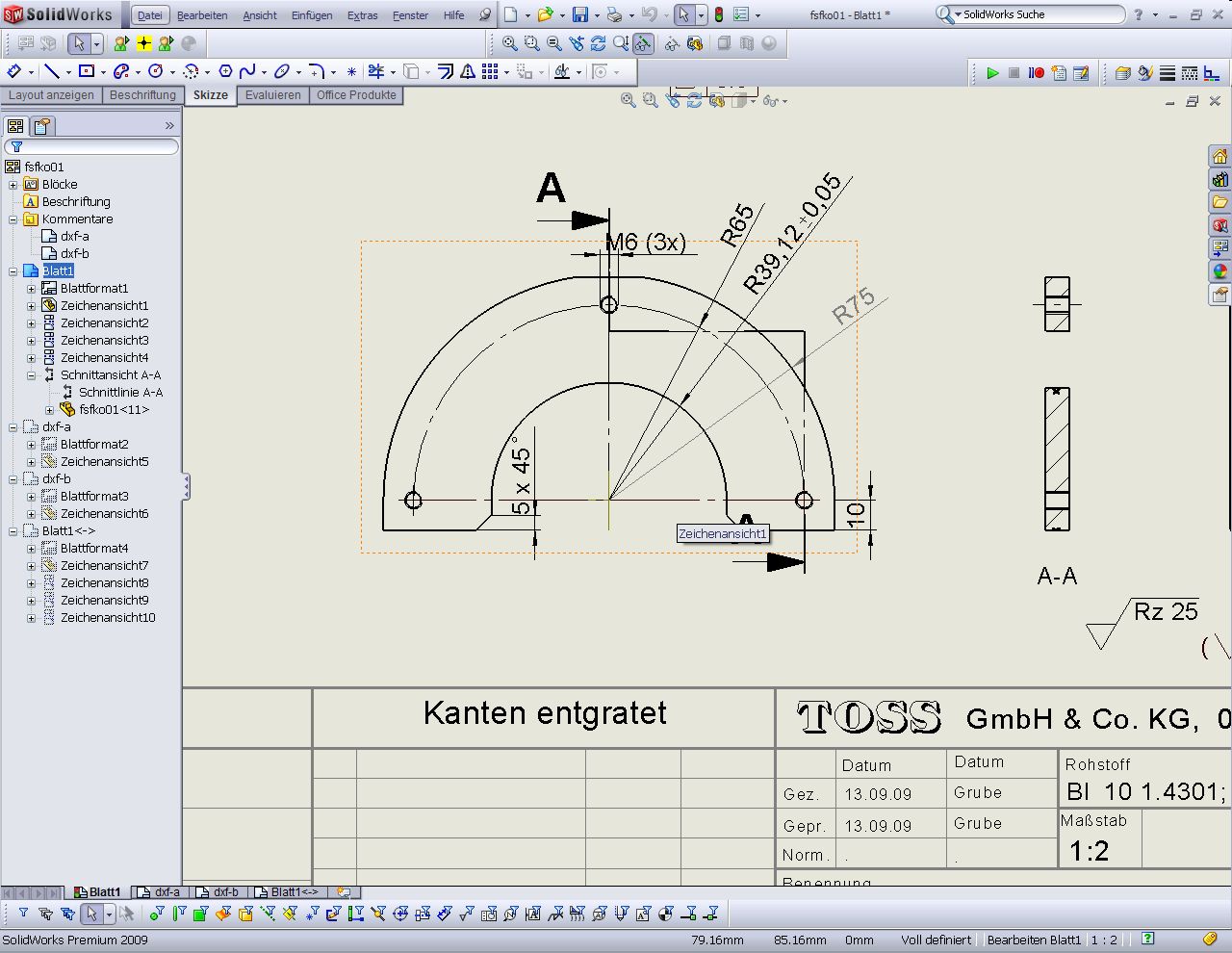

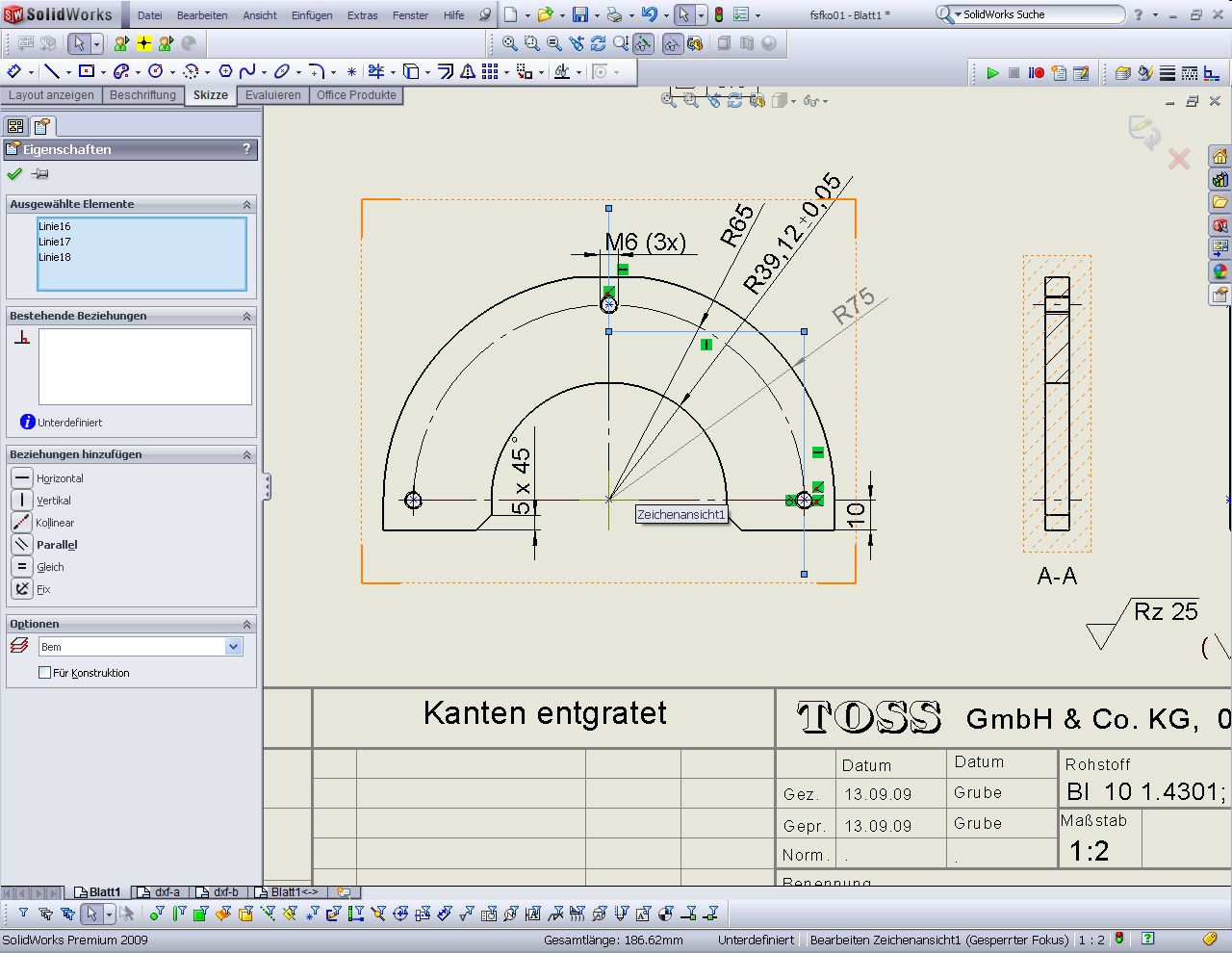

Also ich habe mal versucht, das Problem darzustellen. Zunächst habe ich einen Klotz mit z.B. 1 Bohrung und der geraden Schnittansicht. Beim Versuch, zu der geraden Schnittlinie 2 weitere Linien hinzuzufügen um auch die 2. Bohrung mit in den Schnitt zu nehmen, werden diese ignoriert und es entsteht eine fehlerhafte Schnittansicht. Auch wenn ich versuche, gleich zu Anfang eine abgewinkelte Ansicht mit einer geraden Linie zu erstellen um ggf. später erweitern zu können, geht das nicht, da mindestens 2 Linien gefordert sind.


Hallo,

um Deinen Schnitt zu ändern musst Du folgendes machen:

- RMT auf die Skizze und dann Skizze bearbeiten
- die Skizze wie gewünscht bearbeiten
- dann die erste Linie und die letzte Linie deines neuen Schnittverlaufs auswählen (mit Strg) und dann mit Ampel (Neuaufbau) Skizze verlassen
- Falls eine Frage kommt die mit ja beantworten

Hoffe das hilft

Gruß

;-)))

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

sonti
Mitglied
dipl. Masch.-Ing.


Sehen Sie sich das Profil von sonti an!   Senden Sie eine Private Message an sonti  Schreiben Sie einen Gästebucheintrag für sonti

Beiträge: 1175
Registriert: 26.01.2007

Solid Works 2017 SP5
Inventor 2015
Windows 10
SWX (mein Liebling)

erstellt am: 04. Jan. 2011 08:21    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities Nur für Ralf-Hermann Meyer 10 Unities + Antwort hilfreich

Hallo

Die vorgeschlagenen Lösungen funktionierten auch schon unter SWXSolidWorks 2006.
Habe es gerade mal proboert. Sollte also in neueren Versionen kein Problem sein.

Sonti

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

Ralf-Hermann Meyer
Mitglied
Maschinenbau-Techniker / Konstruktion


Sehen Sie sich das Profil von Ralf-Hermann Meyer an!   Senden Sie eine Private Message an Ralf-Hermann Meyer  Schreiben Sie einen Gästebucheintrag für Ralf-Hermann Meyer

Beiträge: 20
Registriert: 06.07.2001

SXW 2016 SP5
Windows 10 x64
Intel Core i7-7700
16GB RAM
NVidia Quadro P2000

erstellt am: 11. Jan. 2011 15:30    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities


Teil1.zip


Teil1-nachher.pdf


Teil1-vorher.pdf


Hallo,
zwischenzeitlich sind wir auf SWXSolidWorks 2010 umgestiegen, aber das Problem ist dasselbe geblieben. Ein paar Dateien sind angehängt, das nervige ist nach wie vor, dass die 2 hinzugefügten Linien die im ("nachher")-Zustand einen winklingen Schnitt bilden, ignoriert werden.

------------------
Gruß,
Ralf

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

Jan
Mitglied
Dipl.-Ing.


Sehen Sie sich das Profil von Jan an!   Senden Sie eine Private Message an Jan  Schreiben Sie einen Gästebucheintrag für Jan

Beiträge: 1271
Registriert: 23.12.2000

Dienstl. Lenovo 64GB, nVidia, Win10, SW 2019, 2021 u. 2022
Priv. Dell M7740 16GB, nVidia , Win10,
SW 2012, SW 2021 und SW 2022 Prem.

erstellt am: 11. Jan. 2011 16:24    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities Nur für Ralf-Hermann Meyer 10 Unities + Antwort hilfreich

Moin Ralf,

verwendet ihr immer Konstruktions-/Hilfslinien um Schnitte zu generieren?
Dann findet SW die neuen Linien nicht von alleine.
Nimm mal den Haken bei "Für Konstruktion" raus, dann sollte es funktionieren!

Hm...... alles zurück!
Bei mir ist es egal welchen Linientyp ich verwende, es fuktioniert immer

Jan

[Diese Nachricht wurde von Jan am 11. Jan. 2011 editiert.]

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

Ralf-Hermann Meyer
Mitglied
Maschinenbau-Techniker / Konstruktion


Sehen Sie sich das Profil von Ralf-Hermann Meyer an!   Senden Sie eine Private Message an Ralf-Hermann Meyer  Schreiben Sie einen Gästebucheintrag für Ralf-Hermann Meyer

Beiträge: 20
Registriert: 06.07.2001

SXW 2016 SP5
Windows 10 x64
Intel Core i7-7700
16GB RAM
NVidia Quadro P2000

erstellt am: 11. Jan. 2011 16:28    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities

Hallo Jan,
ich habe es schon mit und ohne Haken probiert und das Ergebnis ist immer gleich, -er findet hinzugefügten Linien nicht. Wirklich kurios, entweder nur ich habe das Problem oder der Fehler den ich mache ist so groß, dass keiner ihn erkennt.

------------------
Gruß,
Ralf

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

Jan
Mitglied
Dipl.-Ing.


Sehen Sie sich das Profil von Jan an!   Senden Sie eine Private Message an Jan  Schreiben Sie einen Gästebucheintrag für Jan

Beiträge: 1271
Registriert: 23.12.2000

Dienstl. Lenovo 64GB, nVidia, Win10, SW 2019, 2021 u. 2022
Priv. Dell M7740 16GB, nVidia , Win10,
SW 2012, SW 2021 und SW 2022 Prem.

erstellt am: 11. Jan. 2011 16:40    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities Nur für Ralf-Hermann Meyer 10 Unities + Antwort hilfreich

Das glaube ich nicht!
Bist Du Einzelkämpfer bei euch ?
Kannst Du dich unter einem anderen User an deiner Workstation anmelden?
Vielleicht ist Dein SW-Profil defekt.
Das könntest Du unter "HKEY_CURRENT_USER" in der Reg. löschen und dann SW neu starten, dann werden die Standarteinstellungen wieder eingespielt.
Du solltest aber vorher den SW-Schlüssel speichern, falls es nicht an dem Lag.

Jan

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

Press play on tape
Ehrenmitglied
Konstrukteur und sonst nix!


Sehen Sie sich das Profil von Press play on tape an!   Senden Sie eine Private Message an Press play on tape  Schreiben Sie einen Gästebucheintrag für Press play on tape

Beiträge: 1945
Registriert: 30.04.2007

Creo Elements Direct Modeling 17

erstellt am: 11. Jan. 2011 17:13    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities Nur für Ralf-Hermann Meyer 10 Unities + Antwort hilfreich

Zitat:
Original erstellt von Ralf-Hermann Meyer:
Hallo Jan,
ich habe es schon mit und ohne Haken probiert und das Ergebnis ist immer gleich, -er findet hinzugefügten Linien nicht. Wirklich kurios, entweder nur ich habe das Problem oder der Fehler den ich mache ist so groß, dass keiner ihn erkennt.


Du hast weiter oben beschrieben wie Du es machst und genauso mache ich es auch und es geht in der 2010er Version und ging so schon in der 99er Version (mit Ampel Schnittskizze verlassen). Ich habe alle Beiträge jetzt extra gelesen und sogar dabei gelernt (Ketteauswahl, erstes u. letztes Element anwählen usw.) was ich seither noch nicht so gemacht habe (Gewohnheitstier wählt jedes blöde einzelne Skizzelement mit STRG aus ).

Da Du selbst den Weg richtig beschrieben hast denke ich daß man nun von einem Fehler in Deinem System ausgehen muß so seltsam das klingt

Ich habe Dein Beispiel nun geöffnet und folgendes gemacht:

Variante a (Fehler provozieren:

  • Rechtsklick auf Schnittlinie und skizze bearbeiten
  • nichts ausgewählt, eine Hinweismeldung "......das vorige Schnittprofil wird verwendet" erscheint.
  • Eine Fehlermeldung macht mich auf die nun defekte Schnittansicht aufmerksam, diese muß ich bestätigen.

Variante b:

  • Rechtsklick auf Schnittlinie und skizze bearbeiten
  • nur eine der äußeren Linien ohne STRG mit linker Maustaste ausgewählt
  • mit Ampel aus der Schnittskizze gegangen
  • keine Hinweismeldung, keine Fehlermeldung, Schnitt wird richtig dargestellt!

    Variante c:

  • Rechtsklick auf Schnittlinie und skizze bearbeiten
  • nur eine der äußeren Linien ohne STRG mit linker Maustaste ausgewählt
  • mit Skizze beenden oben rechte Ecke aus der Schnittskizze gegangen
  • keine Hinweismeldung, keine Fehlermeldung, Schnitt wird richtig dargestellt!

    Variante d wie Variante b Jedoch alle Linien vorausgewählt. Variante e wie Variante c Jedoch alle Linien vorausgewählt. Das mit der einzelnen Linien anwählen ging früher noch nicht eigentlich ist es besser geworden außer bei Dir.

    Was man nun ausschließen kann sind die Dokumenteinstelleungen, nicht aber die Systemoptionen wobei ich dort nichts gefunden habe, damit sind diese auch unwahrscheinlich.

    Folglich stimmt bei Dir etwas nicht. Meine Fragen würden jetzt eher in die Richtung gehen wie lange Du an diesem Rechner ohne Neuinstallation von SWX bzw. neu aufsetzen des Systems gearbeitet hast und ob Du auf diesem System ohne Formatieren bzw. richtiges löschen von SWX schon Vorgängerversionen drauf hattest?

    Wenn Du also auf dem Rechner schon länger SWX hattest und ab und an eine neue Version z.B. von 2009 auf 2010 gemacht hast wär mein erster Weg dieses Ding mal komplett zu formatieren damit alles alten reste und vorbogenen Registry Einträge eleminiert sind.

    Alternativ kannst Du in diesm Fall auch SolidWorks RX (bei Windows Start zu finden) ausführen und dort die Systemwartung ausführen soweit der Temp Pfad richtig gesetzt ist. Sonst manuell Dein SolidWorks Temp Verzeichnis mal löschen ist aber nur ein Versuch Wert ich weis nicht obs hilft.

    Was mir bei einem kleineren Problem schonmal geholfen hatte waren die Reste der alten SWX Versionen (waren deinstalliert) aus der Registry zu löschen, dort den ganzen Ast gelöscht und das Problem war weg.

    Das oben genannte geht natürlich nur wenn ältere Versionen auf dem Rechner waren und sind nur Versuche von denen man hoffen kann daß es hilft.

    Wenn Dir ein anderer Rechner zur Verfügung steht kannst Du ja auch mal SWX auf diesem Rechner installieren auch wenns keine CAD Maschine ist und dort testen ob es so geht wie Du glaubst, falls es dort auch nicht geht liegts doch an Dir

    Vielleicht bringt es Dich ein Stückxhen weiter
    gruß Heiko

    ------------------
    Umstieg auf 64bit OS, was meint ihr?
    Plauderthread
    Umfrage

    Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

  • Ralf-Hermann Meyer
    Mitglied
    Maschinenbau-Techniker / Konstruktion


    Sehen Sie sich das Profil von Ralf-Hermann Meyer an!   Senden Sie eine Private Message an Ralf-Hermann Meyer  Schreiben Sie einen Gästebucheintrag für Ralf-Hermann Meyer

    Beiträge: 20
    Registriert: 06.07.2001

    SXW 2016 SP5
    Windows 10 x64
    Intel Core i7-7700
    16GB RAM
    NVidia Quadro P2000

    erstellt am: 12. Jan. 2011 16:23    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities

    Hallo zusammen,

    erstmal Danke für die lebhafte Diskussion und die ausführlichen Antworten. Ich kann jetzt selber nicht glauben, dass es funktioniert wenn ich mit der Ampel aus der Skizze herausgehe !? Eigentlich war ich sicher Strg+Q und Ampel schon beide probiert zu haben. In diesem Fall scheint also die Ampel (oder das Eckfeld welches ich nicht verwende) besser zu sein als besagtes Strg+Q. Letzteres sollte ja eigentlich gründlicher sein(?), funktioniert aber bei mir gar nicht.

    ------------------
    Gruß,
    Ralf

    Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

    Press play on tape
    Ehrenmitglied
    Konstrukteur und sonst nix!


    Sehen Sie sich das Profil von Press play on tape an!   Senden Sie eine Private Message an Press play on tape  Schreiben Sie einen Gästebucheintrag für Press play on tape

    Beiträge: 1945
    Registriert: 30.04.2007

    Creo Elements Direct Modeling 17

    erstellt am: 12. Jan. 2011 18:57    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities Nur für Ralf-Hermann Meyer 10 Unities + Antwort hilfreich

    Zitat:
    Original erstellt von Ralf-Hermann Meyer:
    Hallo zusammen,

    erstmal Danke für die lebhafte Diskussion und die ausführlichen Antworten. Ich kann jetzt selber nicht glauben, dass es funktioniert wenn ich mit der Ampel aus der Skizze herausgehe !? Eigentlich war ich sicher Strg+Q und Ampel schon beide probiert zu haben. In diesem Fall scheint also die Ampel (oder das Eckfeld welches ich nicht verwende) besser zu sein als besagtes Strg+Q. Letzteres sollte ja eigentlich gründlicher sein(?), funktioniert aber bei mir gar nicht.


    ohjee ich glaube Dein Fehler lag wohl bei STRG-Q, habs jetzt nicht gleich probiert aber ich meine mich zu erinnern dass genau dies in diesem Fall nicht geht. STRG-Q ist ein kompletter Neuaufbau des Modells und normalerweise zum aktualisieren das richtige jedoch nicht hier und nicht um eine skizze zu verlassen.

    Aber unsere Hartnäckigkeit scheint sich doch letztendlich ausgezahlt zu haben

    gruß Heiko und danke für die Rückmeldung

    ------------------
    Umstieg auf 64bit OS, was meint ihr?
    Plauderthread
    Umfrage

    Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

    Anzeige.:

    Anzeige: (Infos zum Werbeplatz >>)

    Darstellung des Themas zum Ausdrucken. Bitte dann die Druckfunktion des Browsers verwenden. | Suche nach Beiträgen

    nächster neuerer Beitrag | nächster älterer Beitrag
    Antwort erstellen


    Diesen Beitrag mit Lesezeichen versehen ... | Nach anderen Beiträgen suchen | CAD.de-Newsletter

    Administrative Optionen: Beitrag schliessen | Archivieren/Bewegen | Beitrag melden!

    Fragen und Anregungen: Kritik-Forum | Neues aus der Community: Community-Forum

    (c)2024 CAD.de | Impressum | Datenschutz
