Thema: Blechmodul Frage. (2436 mal gelesen)
|
Julius
Mitglied
Projektleiter
   Beiträge: 289
Registriert: 10.06.2003
|
erstellt am: 08. Dez. 2010 10:51  <-- editieren / zitieren -->   Unities abgeben:
Hallo, ich komme einfach nicht darauf wie ich beim Blechmodul einfach folgendes Problem löse:

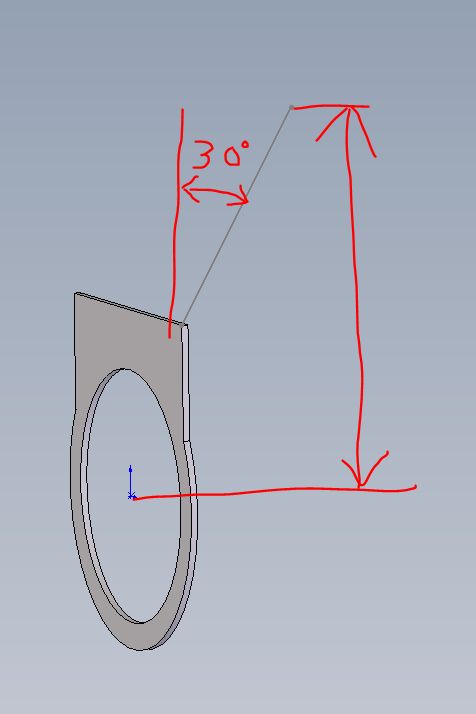

Ich hab ein Blech und will eine Lasche daran machen. Anbei ein Bild vom aktuellen Stand. Ich habe die Höhe von der Mitte und den Winkel. Wie kriege ich jetzt hin das das so gekantet wird. Mit dem Befehl Kante-Lasche bekomme ich dies nicht so ausgewählt wie ich es möchte. Das ich grundsätzlich das auch anders Konstruieren kannist mir klar. Aber den Fall habe ich so oft und musste das immer komplett neu modelieren. Vielleicht hat einer einen Tip...
------------------
HP Z400
Windows 7 64Bit Pro
Xeon 3570
24GB-Ram Intel SSD 160GB
Nvidia Quadro 3800 198.01
Solidworks Premium 2010 SP4.0
Office 2010 Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
olichen
Mitglied
Maschinenbautechniker
Beiträge: 469
Registriert: 03.09.2007 Core I7-860 @2,80 GHz
NVIDIA QUADRO 2000
Space Navigator
8GB RAM
1 TB HDD
Creo Elements/Pro5 M220
Windchill PDM-Link
WIN 7 Professional
|
erstellt am: 08. Dez. 2010 11:10 <-- editieren / zitieren --> Unities abgeben: Nur für Julius

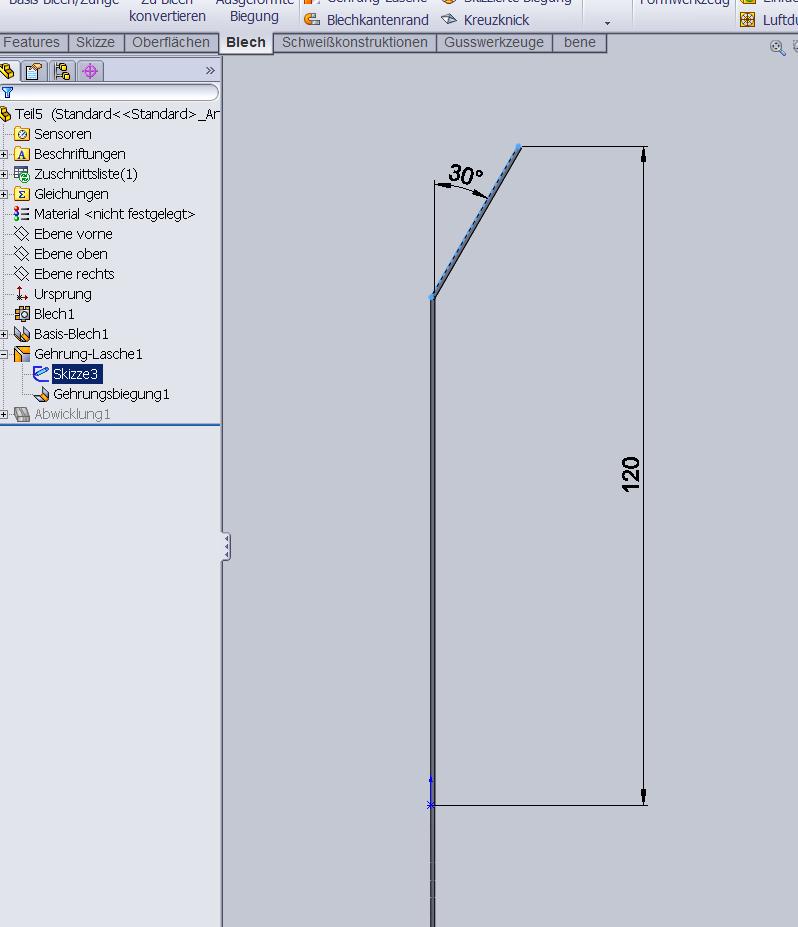

Servus, wenn ichs noch recht weis, kannst du doch die Skizze der Lasche editieren. Entweder gleich beim erstellen oder später durch auswählen der skizze im Featurebaum. Dann kannst du das ganze voll so vermaßen, wie du es gern hättest. ------------------
Gruß
OLI [Diese Nachricht wurde von olichen am 08. Dez. 2010 editiert.] Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
Seminger
Mitglied
Dipl.-Ing. (FH) Maschinenbau
Beiträge: 290
Registriert: 30.10.2009 SolidWorks Professional 2016 x64
Cimatron 14.0
PTC Creo Elements
Simufact.forming
Magma 5.4
---------------------------------------
Dell Precision T5810
Intel Xeon (R) 3,70 GHz
16 GB Ram
NVidia Quadro M4000
Windows 7 Professional 64Bit
|
erstellt am: 08. Dez. 2010 11:11 <-- editieren / zitieren --> Unities abgeben: Nur für Julius
Moinsen! Bei dem Befehl Kante-Lasche kannst Du doch den Winkel von 30° angeben. Dann sollte es doch funktionieren....?!
Oder versteh ich Dein Problem falsch? ------------------
Einem Eisberg, der nur die Spitze zeigt, fehlt Selbstvertrauen... Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
bbonisch
Mitglied
Maschinenbautechniker
Beiträge: 1053
Registriert: 25.02.2005 CSWA
HP Z440
Windows 7 Professional 64 Bit
Intel Xeon CPU E5-1630 @ 3.7 GHz (8 CPUs); 32 GB RAM
NVIDIA Quadro M4000
UG 4.0.4.2 mit TC V9.1.2.10
SW2014 SP5 mit CAD-Desktop (SAP)
|
erstellt am: 08. Dez. 2010 11:41 <-- editieren / zitieren --> Unities abgeben: Nur für Julius
|
Robert Hess
Ehrenmitglied V.I.P. h.c.
Maschinenbautechniker
Beiträge: 2533
Registriert: 16.06.2000 Dell Precision M6800, 16 GB RAM,
nVidia Quadro K4100 - 4 GB
SolidWorks 2015 - SP5, SW2016 - SP2
SWX seit 1998
|
erstellt am: 08. Dez. 2010 11:43 <-- editieren / zitieren --> Unities abgeben: Nur für Julius
Hallo Julius, anbei ein Vorschlag. Ist so aufgebaut, daß sich "alles" automatisch mitändert. MFG Robert Hess. ------------------
"Wir haben doch keine Zeit". Doch. Die muß man sich manchmal nehmen um Vorwärts zu kommen. Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
bbonisch
Mitglied
Maschinenbautechniker
Beiträge: 1053
Registriert: 25.02.2005 CSWA
HP Z440
Windows 7 Professional 64 Bit
Intel Xeon CPU E5-1630 @ 3.7 GHz (8 CPUs); 32 GB RAM
NVIDIA Quadro M4000
UG 4.0.4.2 mit TC V9.1.2.10
SW2014 SP5 mit CAD-Desktop (SAP)
|
erstellt am: 08. Dez. 2010 11:44 <-- editieren / zitieren --> Unities abgeben: Nur für Julius
|
Press play on tape
Ehrenmitglied
Konstrukteur und sonst nix!
Beiträge: 1945
Registriert: 30.04.2007 Creo Elements Direct Modeling 17
|
erstellt am: 08. Dez. 2010 11:55 <-- editieren / zitieren --> Unities abgeben: Nur für Julius
Hallo, Du kannst auch eine "skizzierte Biegung" nehmen. Ist auch relativ einfach, einfach eine Linie an der Biegekante ziehen und gut. Bei der Wahl der fixierten Fläche vielleicht aufpassen auf welcher Seite der Biegelinie Du die Fläche anklickst damit die richtige Seite gebogen wird, erkennt man leider nur an einem schwarzen Punkt. Sollte das Teil noch kein Blech sein natürlich zuerst mit "Biegungen einfügen" ein Blech daraus erstellen. gruß Heiko ------------------
Umstieg auf 64bit OS, was meint ihr?
Plauderthread
Umfrage
--------------------
89,47% arbeiten Zuhause schon auf 64bit, die restlichen 10,53% werden demnächst umsteigen.
57,89% arbeiten beruflich bereits auf 64bit, 10,52% werden demnächst umsteigen.
29,41% hatten Privat Probleme mit der Hardwarekombatilität.
54,54% hatten geschäftlich Probleme mit der Hardwarkombatibilität. Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
Julius
Mitglied
Projektleiter
Beiträge: 289
Registriert: 10.06.2003
|
erstellt am: 08. Dez. 2010 11:57 <-- editieren / zitieren --> Unities abgeben:
Danke für die Tips! bbonisch Tip ist genau das was ich gesucht habe. Ich hab den Befehl noch nie genutzt. Vielen Dank! ------------------
HP Z400
Windows 7 64Bit Pro
Xeon 3570
24GB-Ram Intel SSD 160GB
Nvidia Quadro 3800 198.01
Solidworks Premium 2010 SP4.0
Office 2010 Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
bbonisch
Mitglied
Maschinenbautechniker
Beiträge: 1053
Registriert: 25.02.2005 CSWA
HP Z440
Windows 7 Professional 64 Bit
Intel Xeon CPU E5-1630 @ 3.7 GHz (8 CPUs); 32 GB RAM
NVIDIA Quadro M4000
UG 4.0.4.2 mit TC V9.1.2.10
SW2014 SP5 mit CAD-Desktop (SAP)
|
erstellt am: 08. Dez. 2010 12:08 <-- editieren / zitieren --> Unities abgeben: Nur für Julius
|
urlaubsabgeltung
Mitglied
Dipl. Ing
Beiträge: 29
Registriert: 08.10.2006 Windows XP SP2
SLW Office Prof. 2010
AMD 64x2 2,2Ghz 2GB RAM
ATI Fire GL V5200
Technobox
|
erstellt am: 08. Dez. 2010 13:20 <-- editieren / zitieren --> Unities abgeben: Nur für Julius
Ich arbeite fast zu 100% mit SolidWorks im Bereich der Blechkonstruktionen. Meine Arbeitsweise hat sich aus der Erfahrung entwickelt und beschreiben kann ich sie , kurz gesagt-- gehe so spät wie möglich in den Blechbereich, nachdem Du alles im "normalen " Bereich modelliert hast. So entstehen eine Menge Probleme gar nicht . Dein geschildertes geometrisches Problem dürfte damit leicht lösbar sein. Als Blech beginnen kann man natürlich vorteilhaft bei planen Blechen, einfachen Winkeln oder miteinander verbundene, mehrstufige Kantungen, die mit "Gehrung-Lasche " sehr schnell entstehen. Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
