Hallo!

Ich habe mal wieder ein Problem mit Baugruppen und Konfigurationen...

Ich habe eine relativ große Baugruppe (751 Teile). Da es irgendwie schierig ist das zu beschreiben, habe ich ein paar Bilder angehängt (Hier nur einfach dargestellt):

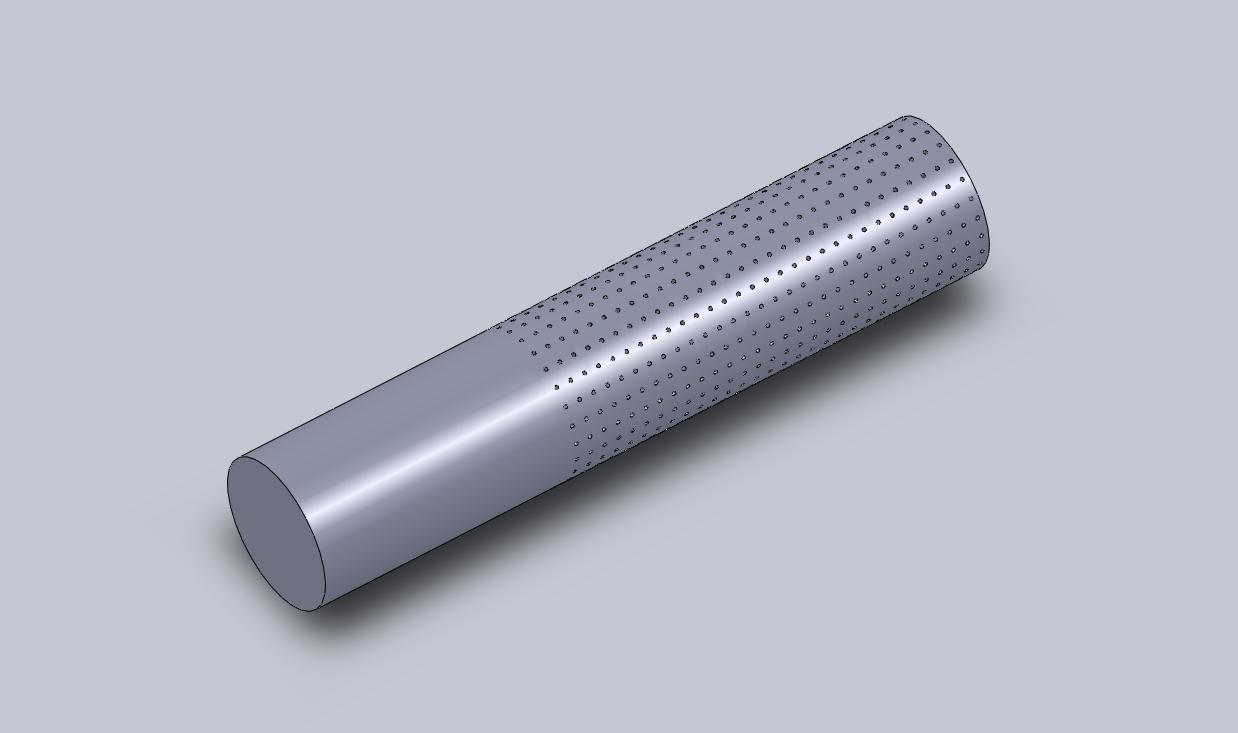

1.Bild = Welle mit Bohrungen (gemustert)

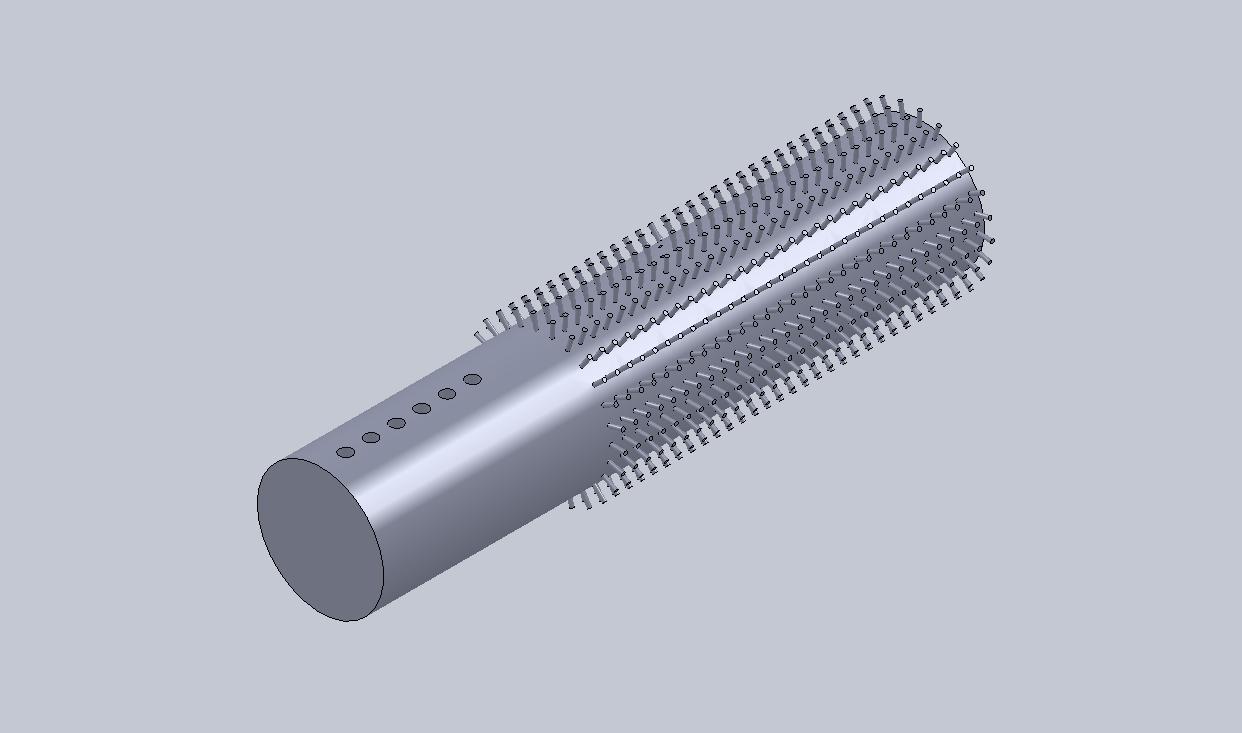

2.Bild = Baugruppe1 mit der Welle und den eingefügten Stiften

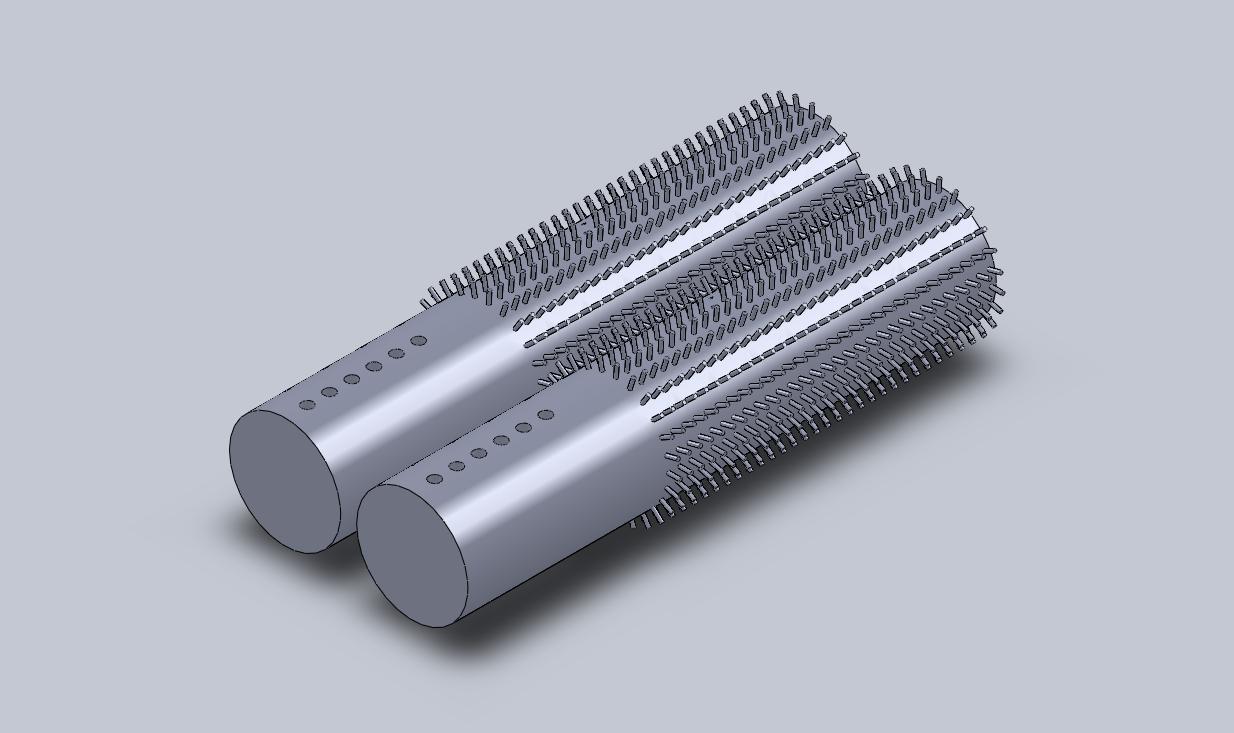

3.Bild = Baugruppe2 mit 2x Baugruppe 1

Das besondere ist hier, dass ich die 6 Bohrungen, die am einen Ende zu sehen sind komplett konfiguriert benötige. Mal wird nur die erste, mal nur die zweite, mal die erste und zweite, mal die 5. usw. gebraucht. Daher brauche ich alle möglichen Varianten von diesem Teil. Diese Varianten brauche ich auch in der Baugruppe2, da diese in eine weitere eingefügt wird und hier erst die Auswahl der Konfiguration stattfinden soll.
Also habe ich 64 Konfigurationen angelegt und jeweils die Bohrungen, die nicht benötigt werden unterdrückt.

Allerdings ist dieses Teil sehr Performancelastig. Daher muss zwingend eine vereinfachung her. Hier habe ich jetzt mehrere Wege versucht, aber keiner Fruchtet wirklich. Eigwentlich ist alles viel viel schlimmer geworden.

Hier mal die Wege, die ich gegangen bin:
1.) Weitere 64 Konfigurationen angelegt mit einer reduziuerten Darstellung. D.h. ich habe in den weiteren 64 Konfigs die Stifte unterdrückt ausserdem bei der Welle eine weitere Konfiguration angelegt ohne die Bohrungen.
Hierbei ist die Dateigröße sprunghaft angestiegen. Ich hatte zuerst ca. 10MB und dann sind es plötzlich 80MB und mehr geworden. Das alleine ist nicht so schlimm, allerdings brauche ich dann alleine zum Öffnen 20minuten und habe eine Arbeitsspeicherauslastung von 1,6GB.
In der Baugruppe2 (die dann auch weitere 64Konfigs bekommen hat) war so gut wie nichts mehr zu machen. Nach 30Min stillstand in SWX habe ich es beendet. Das ging also nicht.

Dann habe ich erstmal mit der Hotline telefoniert...es kam folgender Tipp dabei raus:
2.) Speedpak konfigurationen erstellen. Dies haben wir direkt an einer Konfiguration getestet und lief recht gut. Dann habe ich für jede der 64 Konfigs eine Speedpak erstellt (und musste nach 15x SWX neu starten, da die Arbeitsspeicherauslastung bei über 3GB lag und nichts mehr ging). Das Ergebnis: Die Datei wurde 600MB (!!) groß und die Performance war auch nicht mehr gegeben. Ich lasse gerade den Rechner alle Konfigs neu durchrechnen (mit dem Macro) aber ein erster Versuch nach 5 manuellen aktualisierungen brachte nur 610MB

3.) Eine Baugruppe aus der Baugruppe1 gemacht und erst hier die Bohrungen hinzugefügt (nachdem die Baugruppe1 auf Speedpak gestellt war.) Dies geht jedoch nicht, da ich keinen Schnitt in ein Speedpak einfügen kann

4.) Alles komplett neu erstellt. In der Hoffnung einen evtl. Fehler auszubügeln -> kein Erfolg

5.) ...hier gehen mir jetzt die Ideen aus. Ich habe einfach keine mehr

Ich hatte auch nochmal mit dem Support telefoniert. Ich habe denen das Teil mal rübergestellt und hoffe, das die noch einen Tip haben bzw. das sie einen Fehler finden.

Habt ihr vielleicht noch ideen dazu? Irgendwie müsste man das doch machen können. Ich könnte auch ein neues Teil als Dummy erstellen. Dann verliere ich jedoch die so wichtigen Beziehungen zum Ursprungsteil, das auch in der Zeichnung ist und spätestens in ein paar Wochen nach einigen Änderungen am Modell rächt sich dies. Also muss der Bezug bleiben.

Ideen, die ich noch hatte...aber ich habe das noch nie genutzt und kenne mich damit auch leider noch nicht aus:
- Die Anzeige der Bohrungen jeweils mit einem Anzeigestatus verknüpfen. Keine Konfigs erstellen. Ich habe allerdings keine Ahnung, ob ich so etwas auch so wie in einer Tabelle machen kann, oder ob ich das alles manuell machen muss. Ob das so sinnig ist?
- Die nicht benötigten Bohrungen erst in der Baugruppe2 ausblenden/unterdrücken. Auch hier haben alle Versuche nicht gefruchtet, da immer die Baugruppe1 dann verändert wird
- Ein Teil aus der Baugruppe2 erstellen. Das kann ich gerade nicht testen, da der Rechner gerade die Konfigs alle durchrechnet.

Habt ihr noch schöne Ideen? Ich bin seit heute morgen 7Uhr dabei...das dauert alles viel zu lange

Gruß
Mixie

P.S: Ich arbeite gerade mit SWX2010 SP4.0 64Bit. Ich habe eine NVidia FX1700 und 4GB RAM

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Hallo Mixie,

das hört sich irgendwie nicht gut an. Für meinen Geschmack ist die Baugruppe auch zu weit weg

Was mir generell fehlt ist das Ziel, das Du verfolgst. Soll welche Baugruppenebene (auf Teufel komm raus) vollständig dargestellt werden um
- ein fotorealistisches Bild zu machen,
- eine vollständige Stückliste zu erstellen,
- eine automatisierte Bibliothek zu erstellen,
- aus rein akademischen Zwecken (z.B. ein Performancetest)
- den SolidWorks Vertrieb zu beeindrucken,
- ...

Wenn mir das Ziel klarer wäre könnte ich mir schon Wege für eine Linderung vorstellen. Was tut denn am meisten weh? Der Modellneuaufbau, die Bearbeitungszeiten oder die Speicher-/Ladezeiten? Wenn Du Dich schon länger mit dem Thema Performance auseinander setzen musstest, dann ist Dir sicherlich klar das es immer nur einen Kompromiss oder eine Optimierung in eine Richtung gibt...

Bin gespannt wie sich das hier entwickelt...

Bis demnäx,
Ralf

------------------

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Hallo Mixie,

sind Deine Bilder die Realität oder wirklich nur ein sehr grobes Beispiel. Wenn Deine Bilder Realität sind, dann hast Du das sicher alles sehr fleißig gemustert oder? Wobei wir dann wieder beim Thema sind ob alle Löcher und Stifte benötigt werden (ich meine generell ohne die vielen Konfigs) oder nur ein Teil zur Darstellung. Zum Thema Muster und Aufbauzeit kannst Du Dir diesen Beitrag mal anschauen(Füllmuster scheint geholfen zu haben).

Zur Anwachsenden Dateigröße durch Deine 64 Konfigurationen (wieso eigentlich 64?) könntest Du mal testen was mit Deiner Dateigröße passiert wenn in den Dokumentoptionen etwas anders einstellst nämlich so:

Extras->Optionen->Dokumenteneigenschaften->Bildqualität->Tessellation mit Teildokumenr speichern

Achtung wenn diese Option in einem Dokument gesetzt ist geht glaub ich "nur zur Ansicht laden" nicht mehr da die Ansicht ja fehlt ;-) kann aber beträchtlich die Dateigröße beeinflußen.

gruß Heiko

------------------
