Hallo zusammen,

ich muss nochmal nerven...

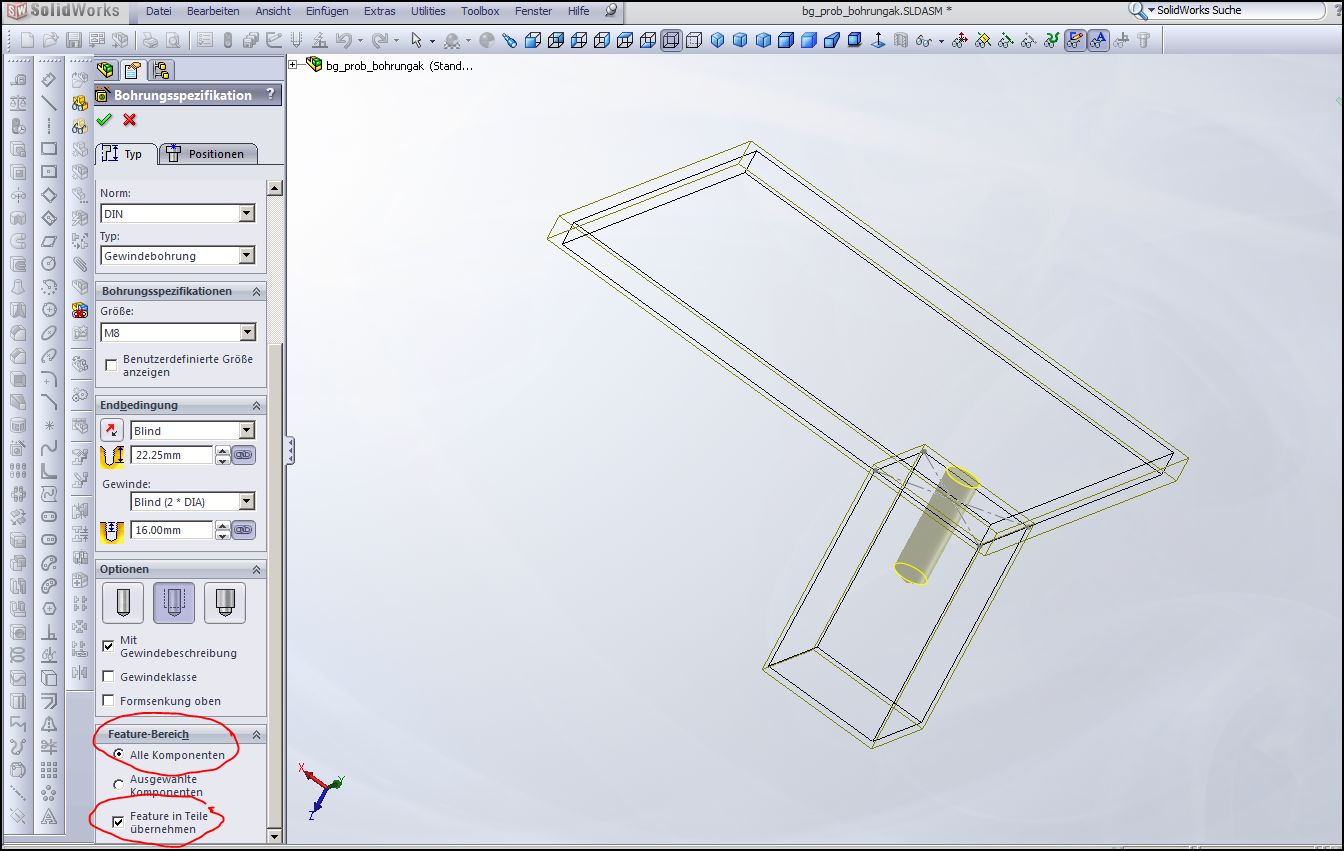

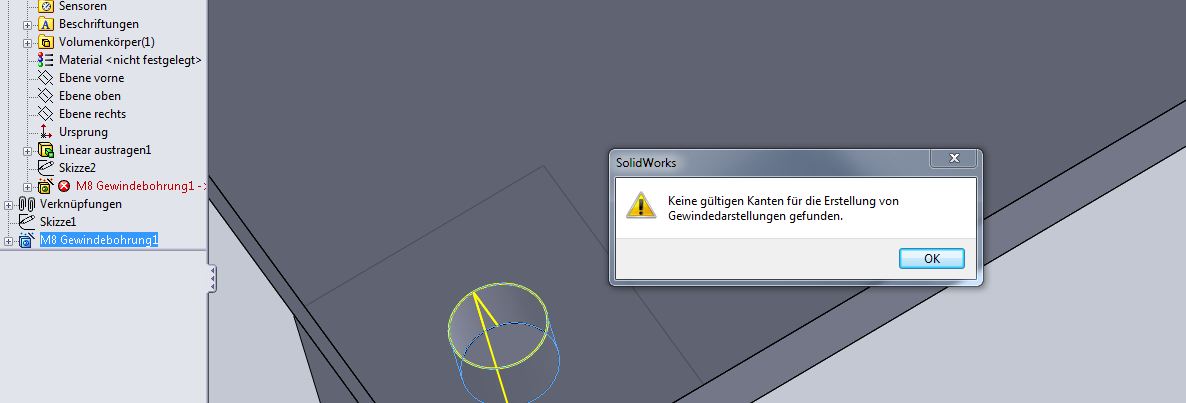

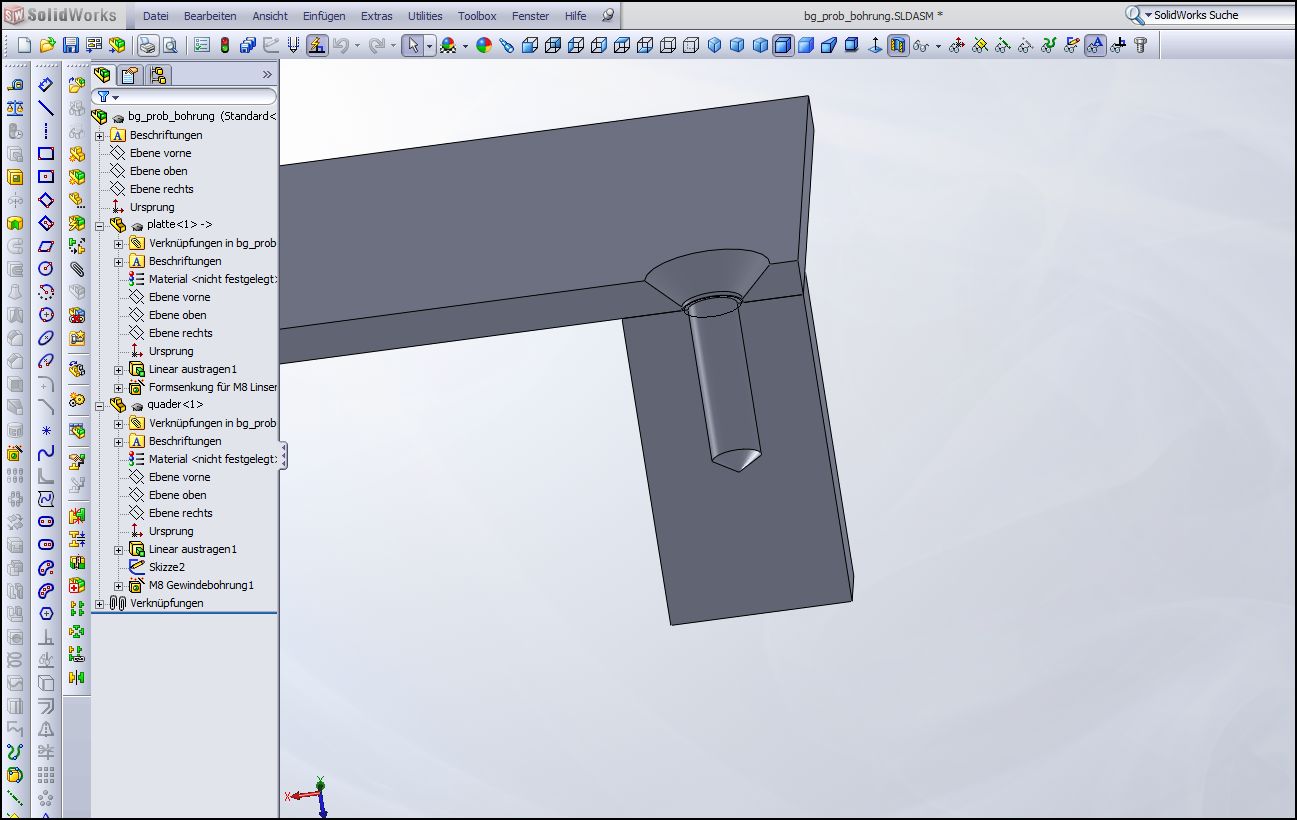

Wenn ich in einer Baugruppe ein Gewinde über den Bohrungsassistenten einfügen möchte, dass sich von der Tiefe über zwei verknüpfte Bauteile erstreckt, dann zeigt er bei den Standardeinstellungen (Feature-Bereich: alle Komponenten) nur das Gewinde im oberen Teil an. Das Sackloch zeigt er auch im unteren Teil. Aber eben kein Gewinde. Wenn ich die Option "in Teile übernehmen" setze, kommt die nebenstehende Fehlermeldung.

Hat da zufällig jemand einen Tipp für mich?

Besten Dank, Christoph

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

F2_020672_1.JPG F2_020672_2.JPG F2_020672_3.JPG

Hallo,

kann Dir zur Fehlermeldung nichts sagen

Aber einen generellen Tipp zur Vorgehensweise schon!

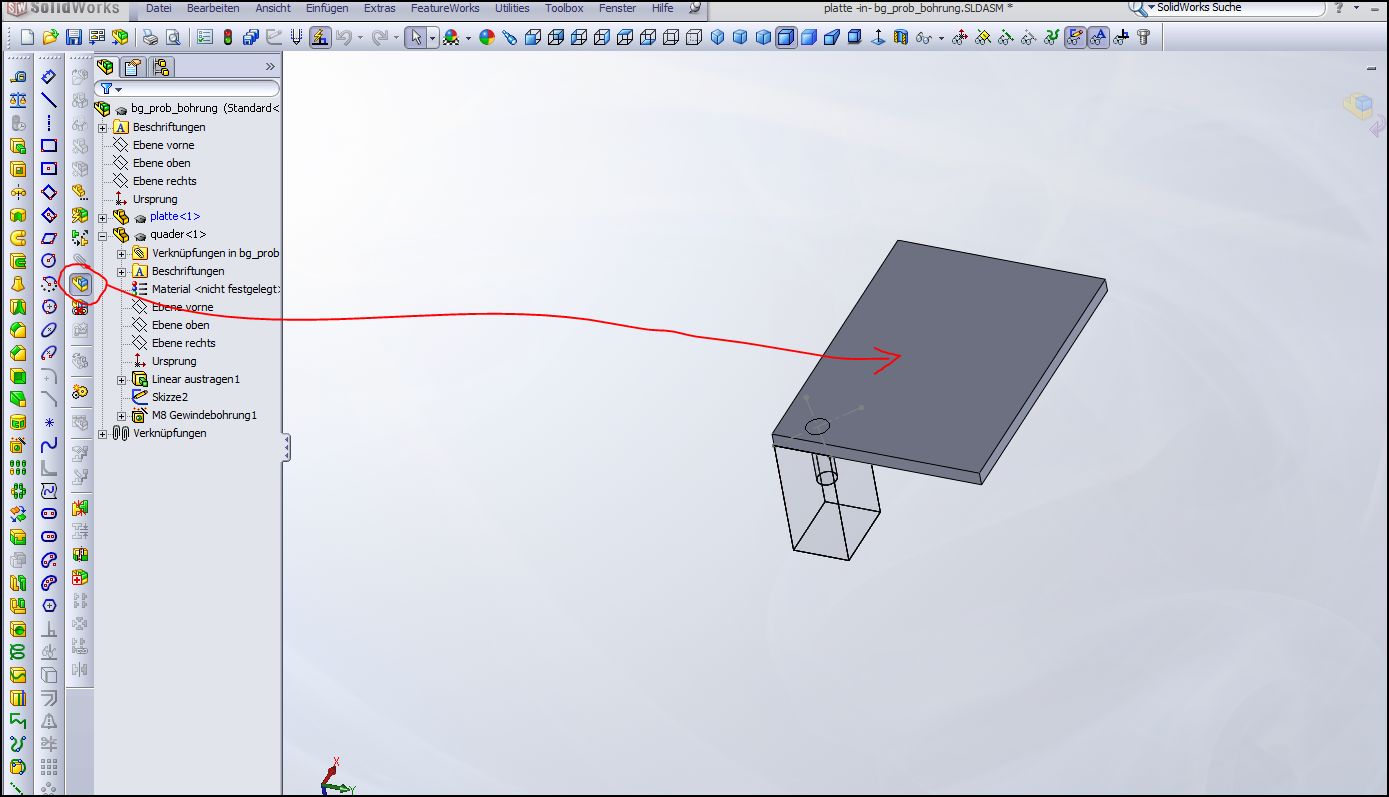

Platziere in einem Einzelteil das Gewinde _ dann in der Baugruppe das entsprechende Gegenstück auf

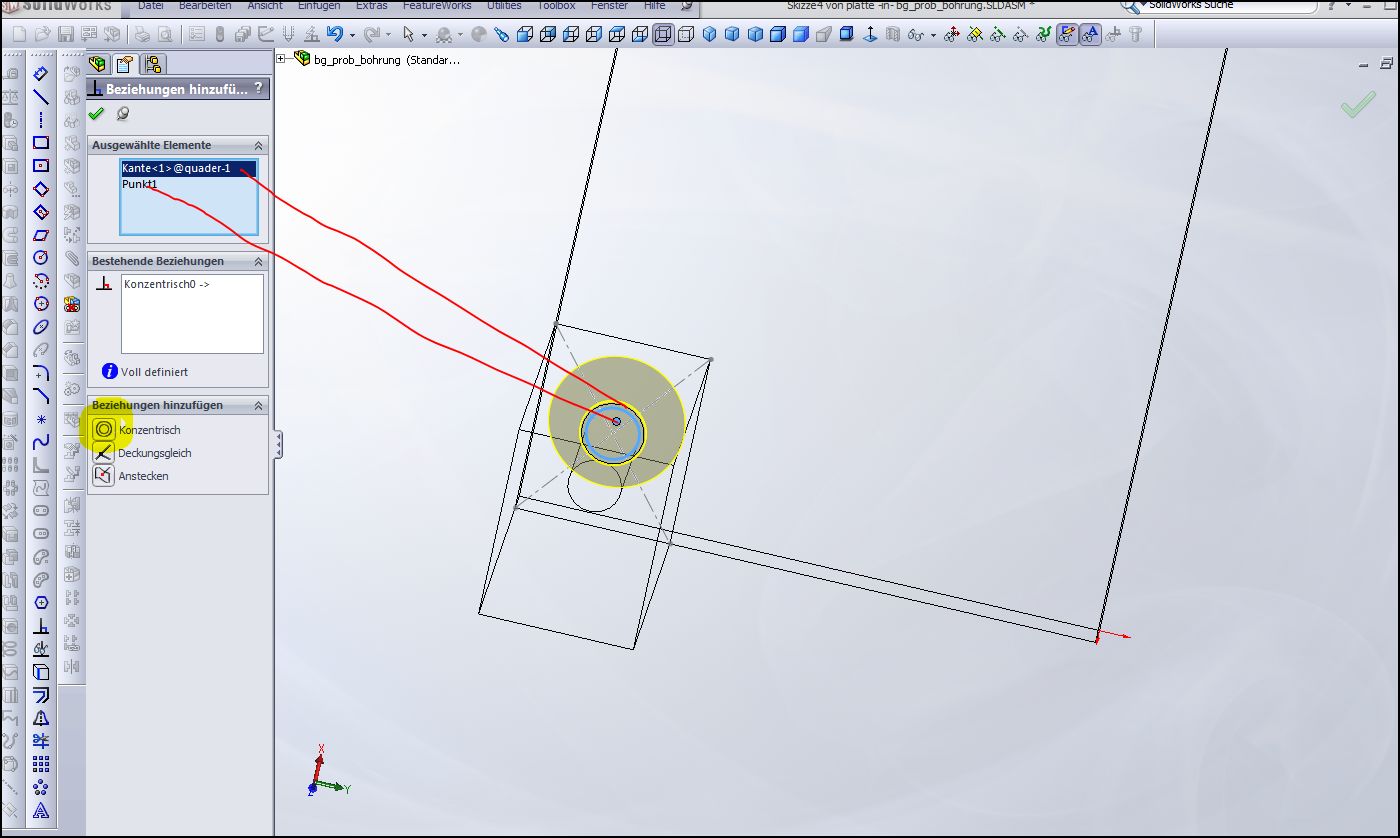

Teil bearbeiten setzen, und wiederum kannst Du dann Bohrungen usw. auf Dein erstes Bauteil beziehen.

Du bekommst dann externe Referenzen die mitwandern falls Du was verschiebst!

Möchtest Du keine externen Referenzen kannst Du sie sperren oder löschen.

MfG
Andreas

(noch paar Bilder)
------------------
Stillstand ist Rückschritt

[Diese Nachricht wurde von Krümmel am 01. Aug. 2010 editiert.]

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

bg_prob_bohrungak.zip F2_020672_4.JPG

Hallo nochmal,

die Datei

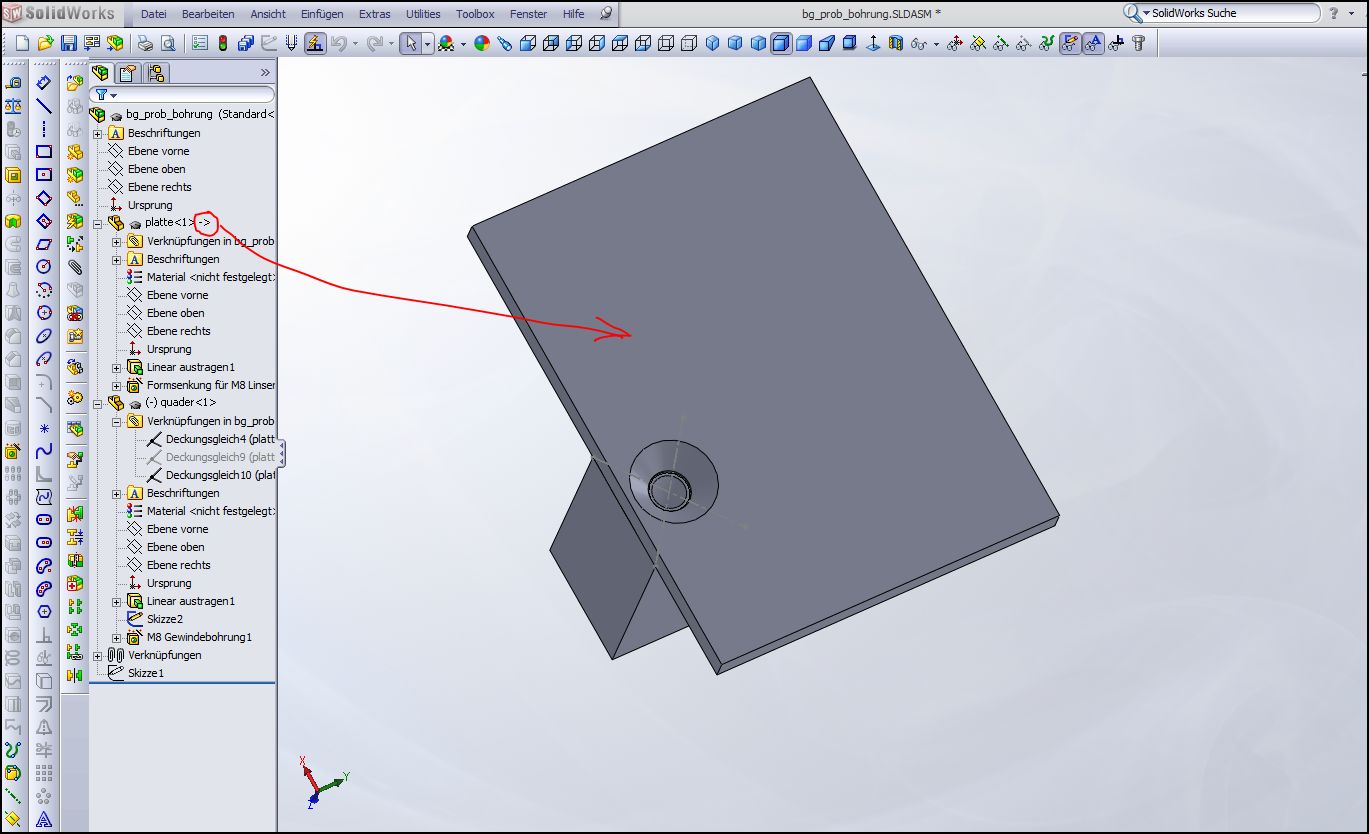

(Der eingekreiste Pfeil zeigt Dir die Platte hat jetzt eine externe Referenz)

MfG
Andreas

------------------
Stillstand ist Rückschritt

[Diese Nachricht wurde von Krümmel am 01. Aug. 2010 editiert.]

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Hallo Andreas,

auch hier: DANKE für deine Antwort.
Damit die Bohrung mitwandert, habe ich die Frage in dem anderen Thread gestellt     . Die angehangenen Dateien waren nur eine Vereinfachung. Der "Quader" wird bei mir an die "Platte" geschweißt und daher wünsche ich eine durchgängiges Gewinde, weil ja eh erst nach dem Schweißen gebohrt wird. Die Zweiteilung der Bohrung in SWX wollte ich eigentlich umgehen. Naja, dann wird das wohl nichts

Vielen Dank nochmal.
Christoph

[Diese Nachricht wurde von chickenhuhn am 01. Aug. 2010 editiert.]

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Also wenn der Quader da drangeschweißt wird...
Solltest Du vielleicht über ein Multibody-Teil nachdenken.

Gruß, Torsten

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

F2_020672_5.JPG bg_prob_bohrungak.zip

Hallo,

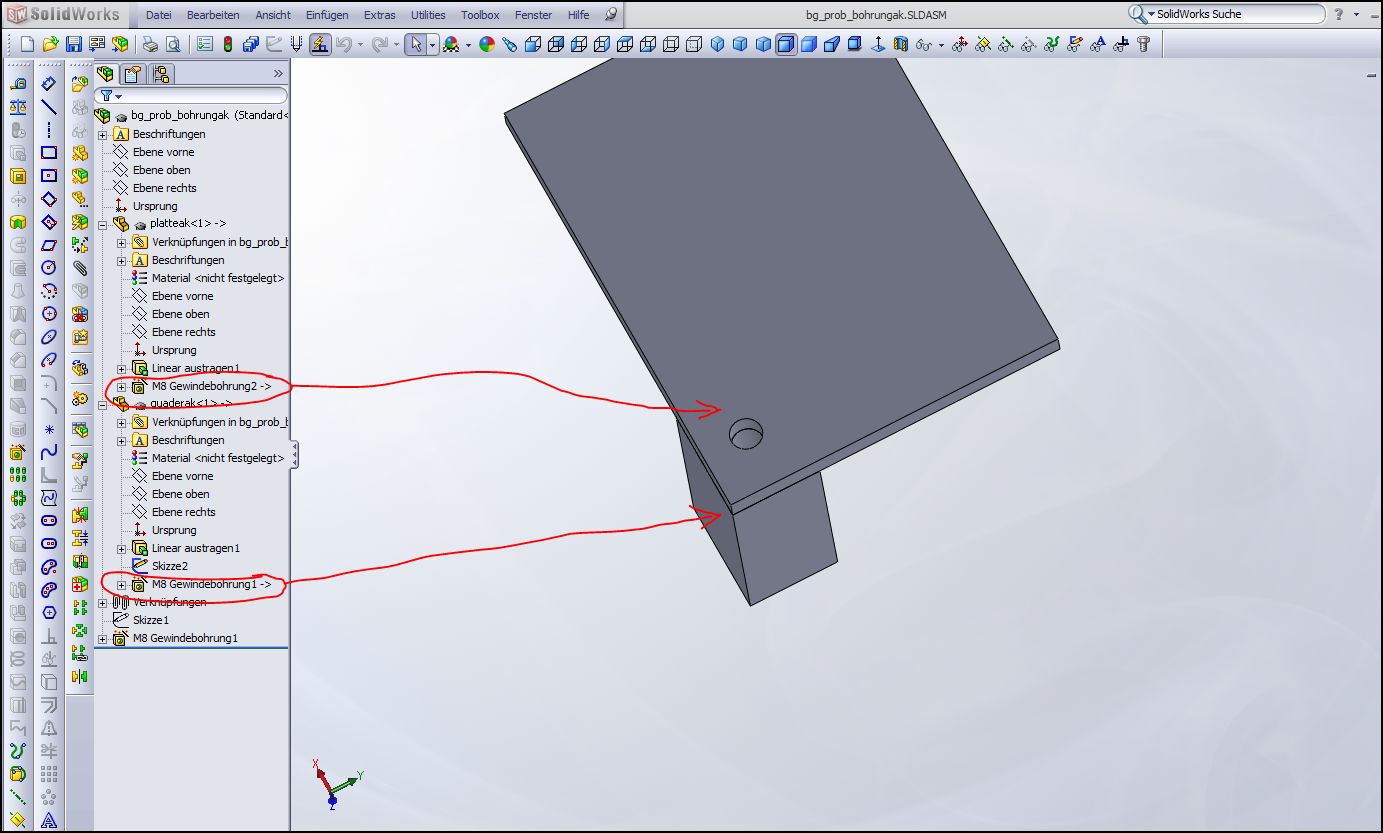

dann halt so

MfG
Andreas

------------------
Stillstand ist Rückschritt

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

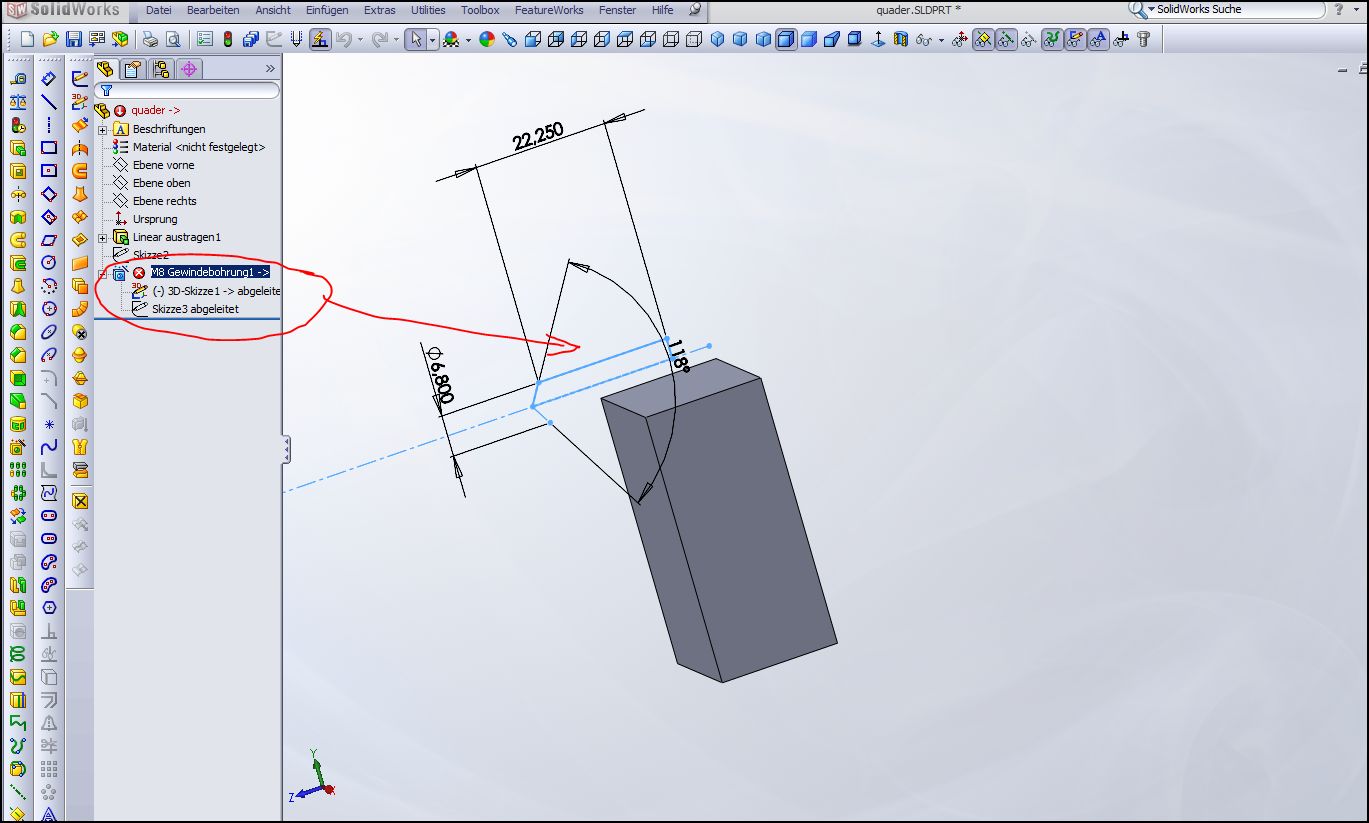

@Andreas: Wenn ich das so bei mir mache, dann kommt dieser "Kantenfehler" -> siehe Bild in meinem ersten Eintrag. Hatte ich dann wohl zu umständlich ausgedrückt. Habe deine BG geöffnet, da scheint alles zu funktionieren. Merkwürdig.

EDIT: Sehe gerade, dass in der Platte auch kein Gewinde ist. Nur im Quader.

@Torsten: Entschuldige meine Unkenntnis, aber was meinst du mit Multibody? Dazu steht nichts in der Hilfe...

[Diese Nachricht wurde von chickenhuhn am 01. Aug. 2010 editiert.]

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Hallo Christoph,

Du kannst in SWX mehrere Volumenkörper in ein Part modellieren.
Dazu kannst Du z.B. (im Part) auf die Platte den Quader einfach draufextrudieren, wobei du die Option "Elemente verschmelzen" einfach ausmachst.
Dann anschließend das Gewinde reinschießen. (natürlich auch im Part)

Gruß, Torsten

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---


Hallo,

ich hab im Gegensatz zu Dir erst die Fläche angeklickt und dann den BA aufgerufen!

Dadurch erhälst Du eine 2D Skizze für den Gewindestartpunkt und es funzt.

Bei Dir mit 3D (erst BA angewählt dann Fläche) liegt die Bohrung schnell mal Quer

MfG
Andreas

------------------
Stillstand ist Rückschritt

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

@Torsten: Werde das morgen mal ausprobieren. Hoffe, das macht dann weniger Probleme. Kann ich dann auch seperate Zeichnungen von dem Multibody-Part erstellen?

@Andi: Jetzt habe ich genau das Ergebnis, dass du auch hier reingesetzt hast. Jetzt zeigt er mir weder in der BG, noch wenn ich eine Zeichnung ableite Gewinde an, obwohl es eindeutig im BA so festgelegt ist.

Vielen Dank euch beiden!

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---


Hallo,

Zitat:

---

EDIT: Sehe gerade, dass in der Platte auch kein Gewinde ist. Nur im Quader.

---

Und was ist das?

MfG
Andreas

------------------
Stillstand ist Rückschritt

[Diese Nachricht wurde von Krümmel am 01. Aug. 2010 editiert.]

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

He ho nochmal,

Zitat:

---

Und was ist das?

---

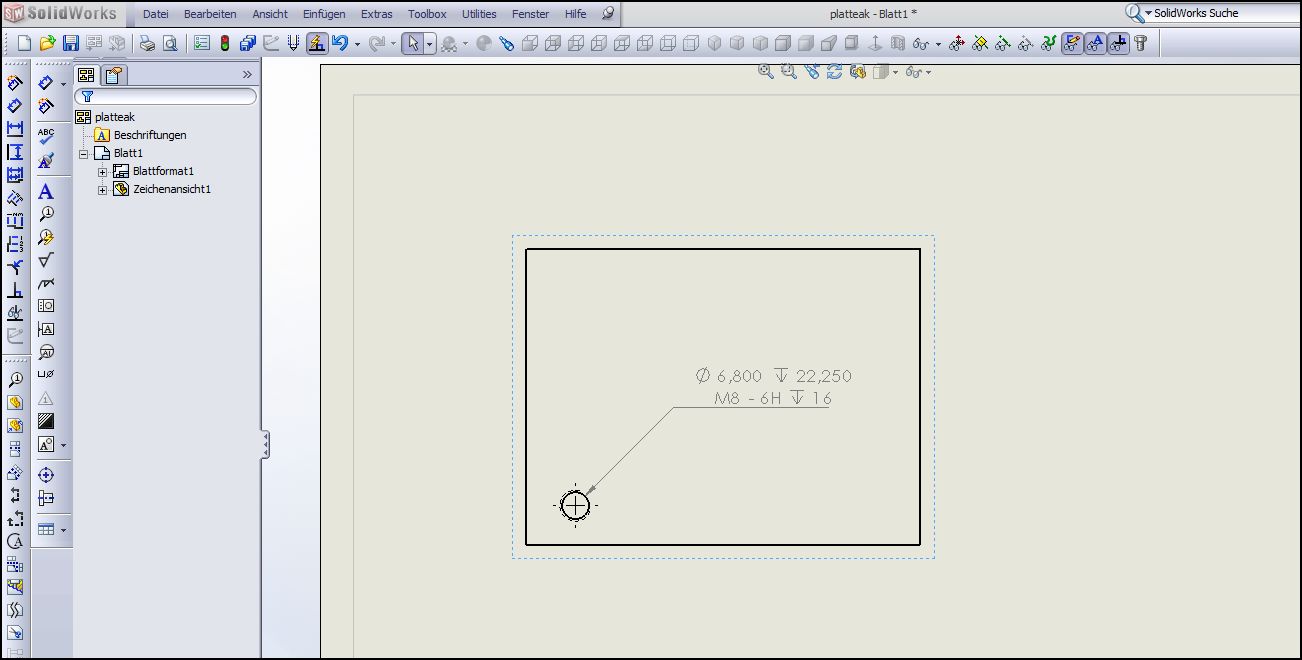

Das ist leider nur eine Bohrung ohne Gewinde. Nicht nur im Teil, sondern auch bei einem Schnitt in einer Zeichnungsableitung wird kein Gewinde dargestellt...

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

@Christoph: Ja das geht. Entweder über Konfigurationen, wobei jeweils nur der betroffene Körper eingeblendet ist, oder über relative Ansichten.

Gruß, Torsten

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---


Hallo,

so,so

Bei Gewindedarstellungen zickt SWX gerne mal,
da ich nicht gerade der Ableitungsexperte bin, warte mal bis die Richtigen das gelesen haben und weiter gehts

MfG
Andreas

------------------
Stillstand ist Rückschritt

[Diese Nachricht wurde von Krümmel am 01. Aug. 2010 editiert.]

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

@Andreas: Spurlinie verdeckt?

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

@Torsten:

Habe es gerade mal per Multibody-Part versucht. Das Gewinde wird auch nur im "oberen Teil" angezeigt, genau wie auf meinem allerersten Bild. Also so wie in der Vorgehensweise mit BGen. Schade...

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

@Andreas:

Was ist denn da los?
Ist Eure 2009 so buggy, daß Gewinde weder in Multibodys noch als Baugruppenfeature richtig funktionieren?

Gruß, Torsten

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Hallo

@Torsten nein glaube nicht , die Gewindedarstellung von aus der BG in Bauteile übernommene Features

funzt bei Ableitungen nur im Einzelteil, soweit ich weiß.

Die Bohrungsbeschreibung klappt dagegen auch in der Abgeleiteten BG.

Da können uns aber morgen die Profis sicher mehr zu sagen!

(muss mich normalerweise nicht mit Ableitungen beschäftigen,daher mauer Kenntnisstand)

MfG
Andreas

------------------
Stillstand ist Rückschritt

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Zitat:

---

Original erstellt von Krümmel:
daher mauer Kenntnisstand)

---

Das wage ich zu bezweifeln.

Aber selbst wenn die Bohrungsbeschreibung im Einzelteil dargestellt wird...
...die Platte ist ja noch nicht mal so dick, wie das Gewinde geschnitten werden soll.

Außerdem ist die Sache auch ziemlich akademisch. Wenn das Gewinde erst im geschweißten Zustand geschnitten wird, wozu soll dann eine Zeichnung des Einzelteils mit dargestelltem Gewinde gut sein?

Gruß, Torsten

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---




Zitat:

---

Außerdem ist die Sache auch ziemlich akademisch. Wenn das Gewinde erst im geschweißten Zustand geschnitten wird, wozu soll dann eine Zeichnung des Einzelteils mit dargestelltem Gewinde gut sein?

---

Das Gewinde würde ich dann schon nur in die Zeichnung der BG packen:-) Geht mir darum, es jetzt einmal an dem Beispiel hinzubekommen, so dass ich das an mein wirklichen Projekt umsetzen kann.
Und dazu brauche ich halt eine Zeichnung des anzuschweißenen Teiles - da allerdings noch ohne Bohrung und ohne Gewinde.

Gruß, Christoph

EDIT: Probiere hier gerade mal an einem Multibody-Part rum. Die eine Seite ist verschmolzen, die andere ist ein zweiter Volumenkörper. Da kommen die verrücktesten Sachen bei rum. siehe Bild.

[Diese Nachricht wurde von chickenhuhn am 01. Aug. 2010 editiert.]

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

F2_020672_9.JPG Schweisskonstruktion.zip

Hallo,

@Torsten & @Christoph

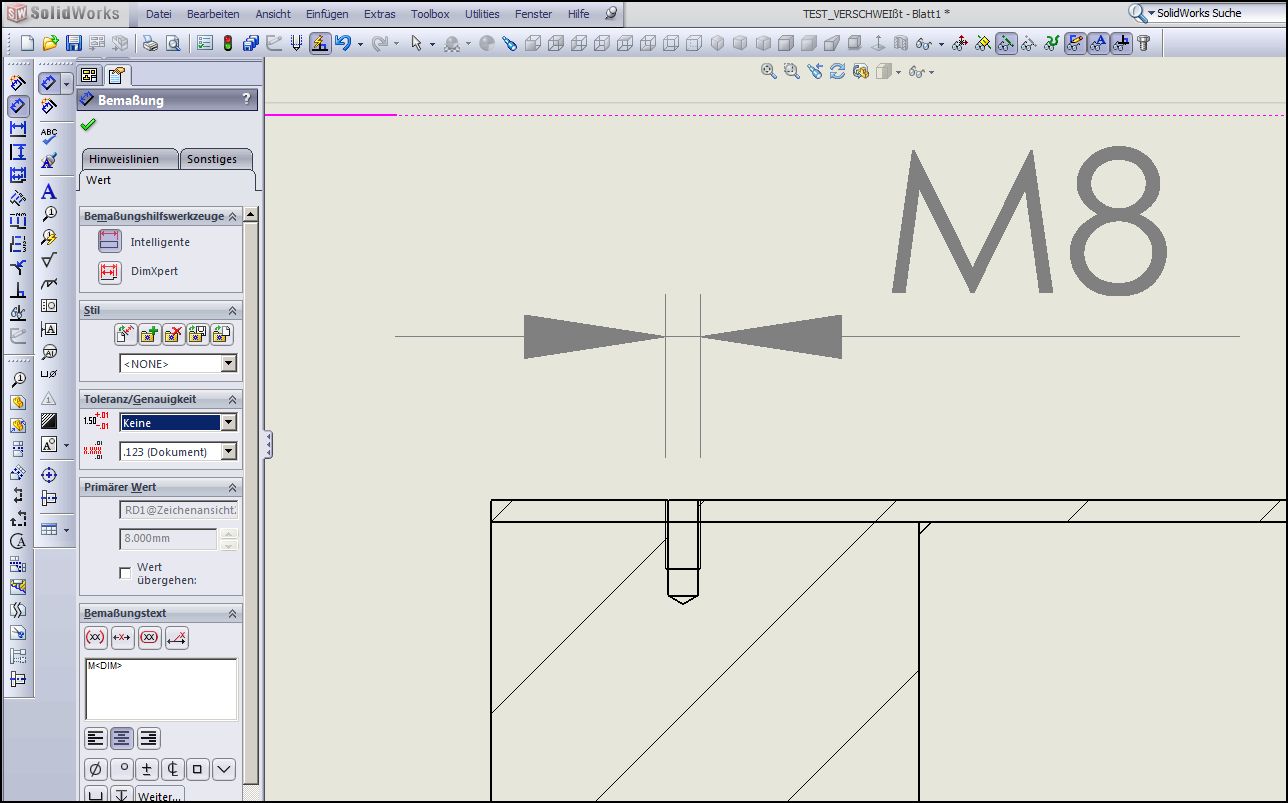

wenns als Schweißkonstruktion aufgebaut wird klappt alles wie gewünscht!

MfG
Andreas

Datei hinzu

------------------
Stillstand ist Rückschritt

[Diese Nachricht wurde von Krümmel am 12. Sep. 2013 editiert.]

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Hallo nochmal,

finde das SWX da völlig richtig reagiert !

So ein Gewinde macht nur in einer Schweißkonstruktion einen Sinn ,und da wirds korrekt dargestellt!

Bei " normaler Anwendung von Feature in Bauteil übernehmen" reagiert SWX wiederum so wie ichs mir vorstelle!

Ist also nichts verbugt in 2009

MfG
Andreas

------------------
Stillstand ist Rückschritt

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Hallo zusammen,

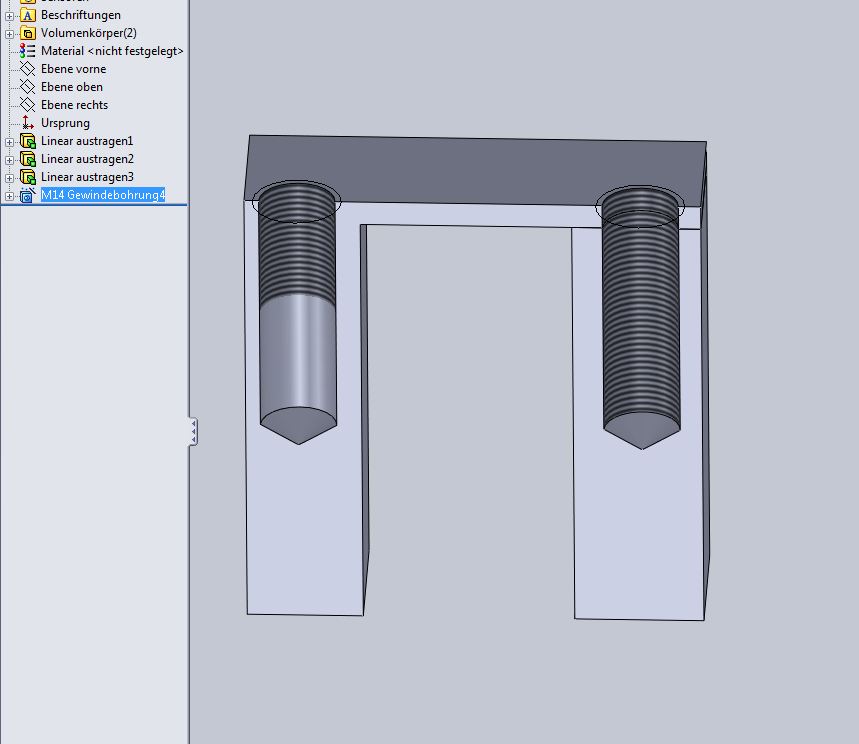

einen Bug habe ich dann doch noch gefunden. Wenn das Teil "Schweisskonstruktion" von Andreas in der Schnittansicht durch die Bohrung dargestellt wird, dann existiert keinerlei Grundloch, sondern das Gewinde zieht sich bis ganz unten hin durch. Genauso wie in meinem Bild "prob_bohrung3".
Aber da es in der Zeichnung ja korrekt dargestellt wird, will ich mal nicht meckern

Euch nochmal vielen Dank für die zahlreichen Antworten!

Christoph

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP
