Thema: Zeichnung (8895 mal gelesen)
|
Herrscher24 Mitglied Maschinenbaustudent
Beiträge: 232 Registriert: 12.04.2010 Win XP Prof. 32 Bit SP 3 Solidworks Premium 2009 SP 3 Catia V5 R17,R18,R19
|
erstellt am: 12. Jul. 2010 13:33 <-- editieren / zitieren --> Unities abgeben:

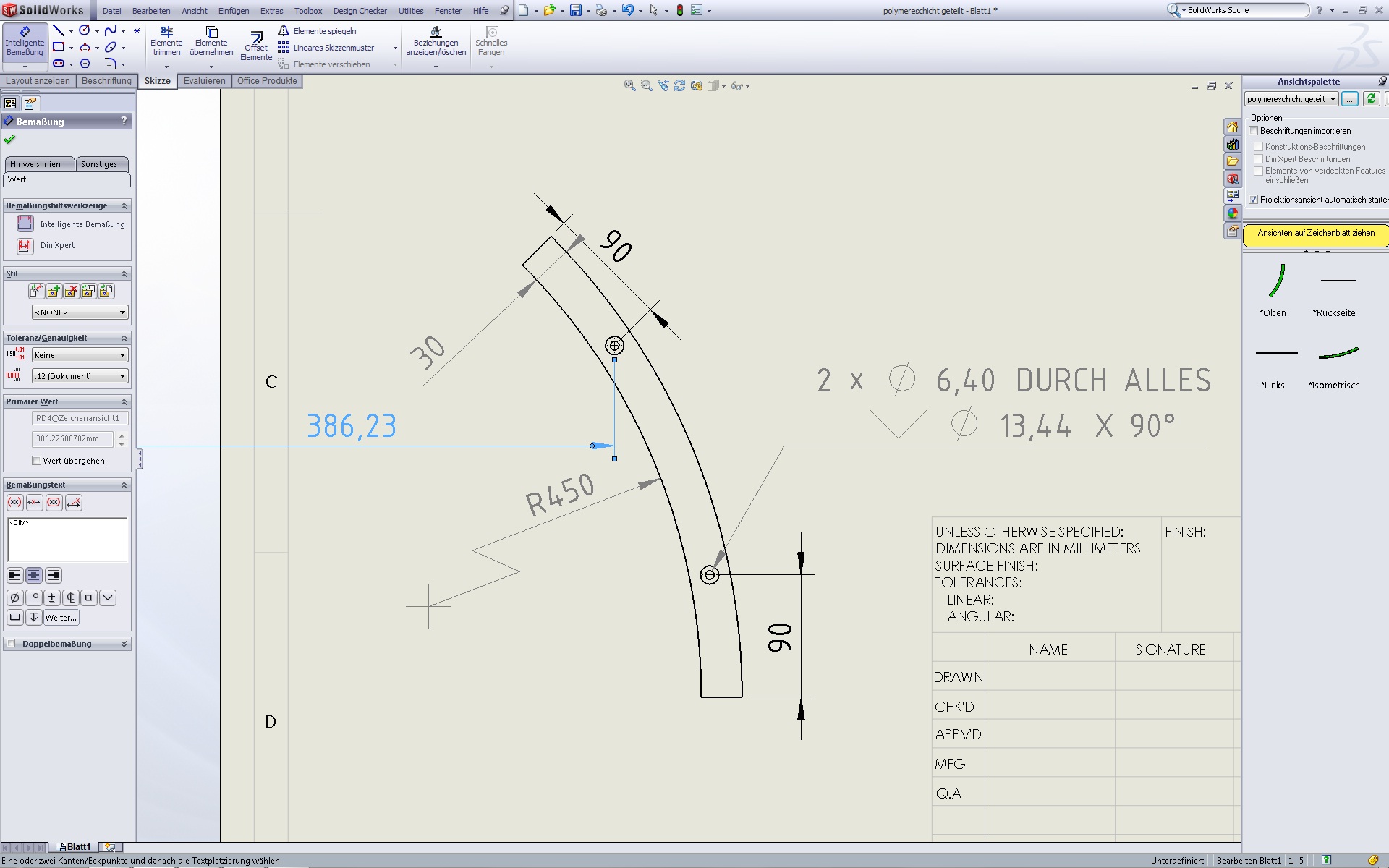

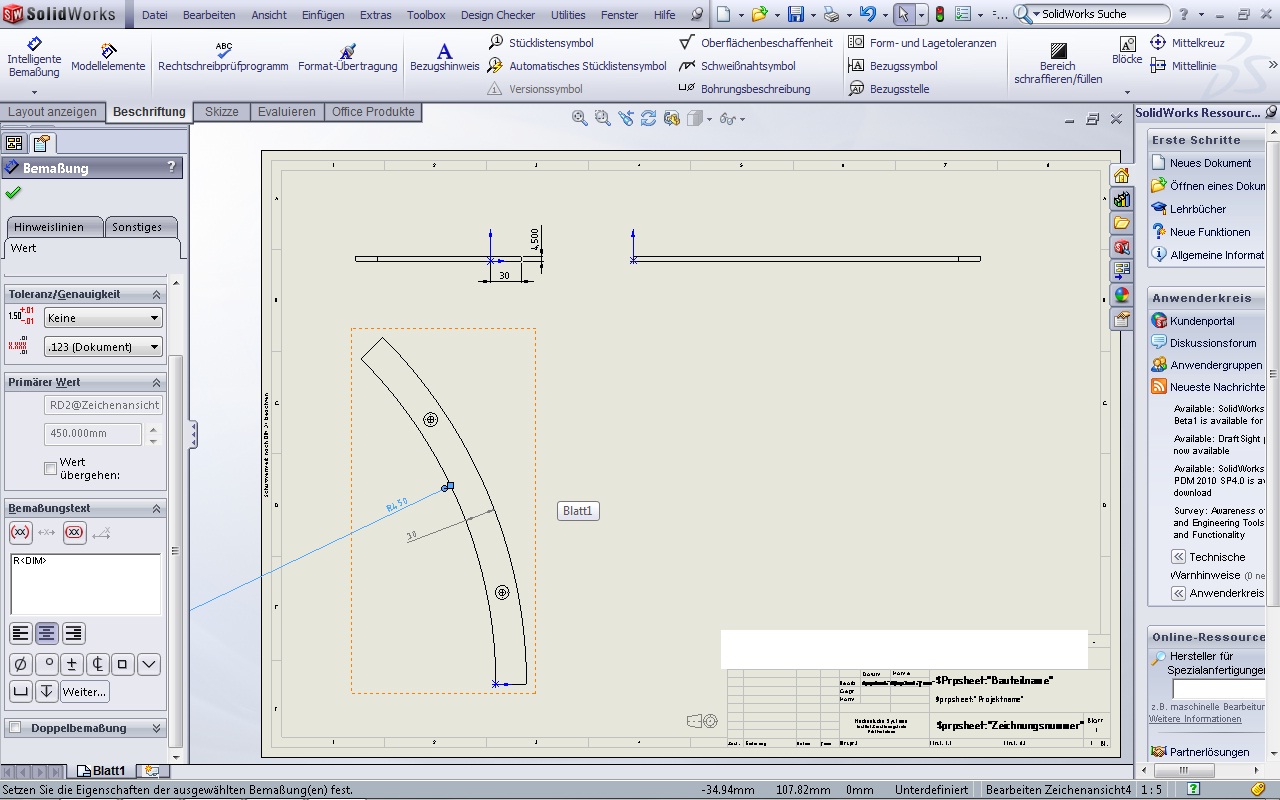

Servus, habe das erste Mal Umgang mit SWX im Drafting, will dieses Bauteil bemaßen (Bild) er zieht mir für den Radius das ganze so weit aus dem Bild, das ich es nicht mehr auf das Blatt bekomme, wie kann ich die bemaßungslinie unterbrechen? Warum zeigt er mir nicht im Fenster unten rechts die eingegebenen Namen an(mit $PRPSHEET:"ddddd")?? Grußß Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
AndreySCA Mitglied selbst. Konstrukteur
Beiträge: 127 Registriert: 15.06.2007 SWX 2001-2013 SolidEdge ST6
|
erstellt am: 12. Jul. 2010 13:50 <-- editieren / zitieren --> Unities abgeben: Nur für Herrscher24
Hallo, im Bild im Anhang findest Du die Antwort. Auf Hinweislinien klicken und die entsprechende Art der Bemaßung aussuchen. Andreas
------------------ Unmögliches wird sofort erledigt, Wunder dauern etwas länger Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
ad_man Mitglied freiberuflicher Entwicklungsing. (Fahrzeugtechnik, CSWP, CPPA))
Beiträge: 1366 Registriert: 20.12.2003
|
erstellt am: 12. Jul. 2010 13:52 <-- editieren / zitieren --> Unities abgeben: Nur für Herrscher24
|
BuseHase Mitglied Konstrukteur
Beiträge: 206 Registriert: 27.08.2008 Prozessor: Intel XEON QX5460 @3,16Ghz Arbeitsspeicher: 8GB Grafikkarte: nVidia Quadro FX 4600 768 MB OS: Windows 7 64BIT Professional SP1 SWX 2019 SP5.0
|
erstellt am: 12. Jul. 2010 13:58 <-- editieren / zitieren --> Unities abgeben: Nur für Herrscher24

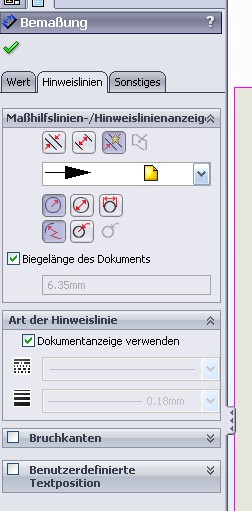

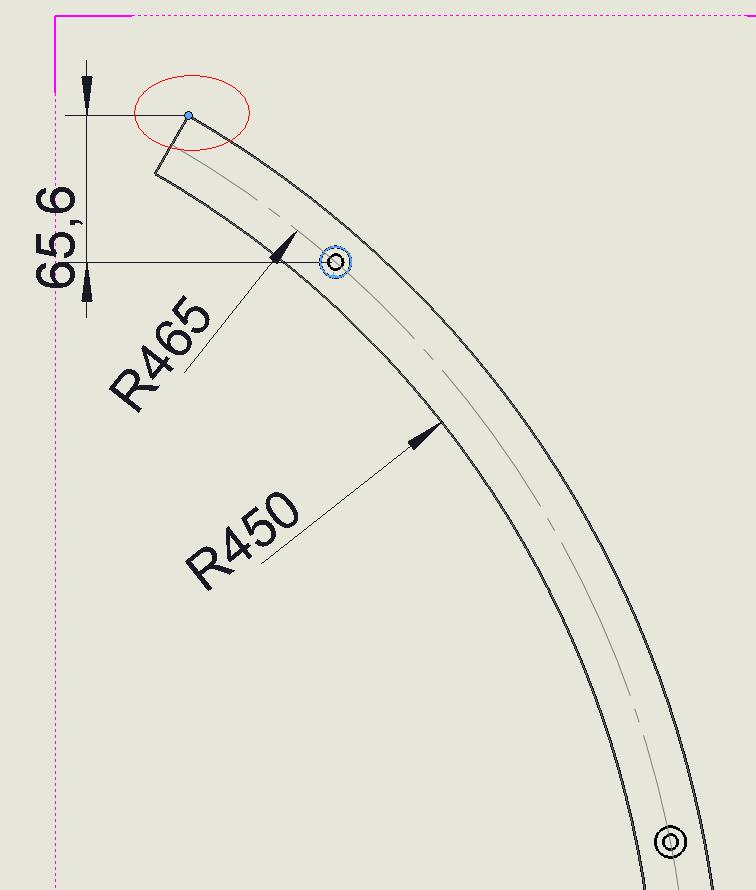

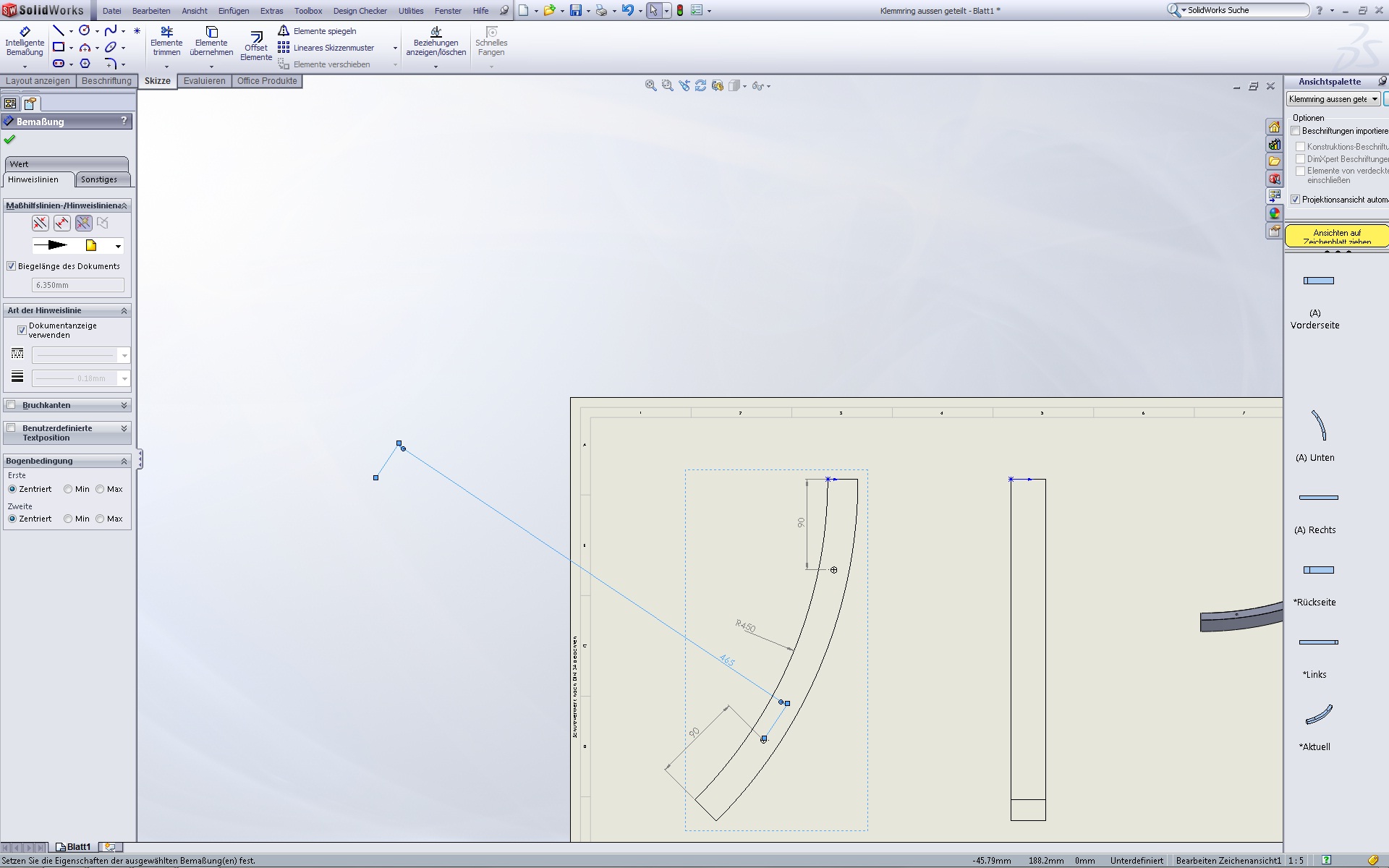

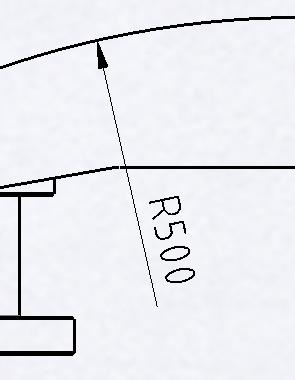

Hallo Herrscher, (klingt schon irgendwie komisch dich so zu nennen ) also zum 1. Rechtsklick auf das Maß und "Anzeigoption" -> "Bemaßung Zentrieren" deaktivieren, dann auf die Maßlinie am Zentrum klicken (siehe Bild1) -> "Bemaßungslinie ausblenden" -> das Maß hochschieben und bei den Maßeigenschaften "Hinweislinien" -> "Hinweislinie mit mehreren Knicken" und freuen das es komplett auf der Maßlinie steht. (siehe Bild2) zu 2. versuch mal statt der " diese Klammern zu benutzen { (ALT GR + 7 und 0) haben ich bei uns so eingestellt. Hope it helps ------------------ Verschiebe nicht auf morgen, was genauso gut auf übermorgen verschoben werden kann. Mark Twain [Diese Nachricht wurde von BuseHase am 12. Jul. 2010 editiert.] Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
Herrscher24 Mitglied Maschinenbaustudent
Beiträge: 232 Registriert: 12.04.2010 Win XP Prof. 32 Bit SP 3 Solidworks Premium 2009 SP 3 Catia V5 R17,R18,R19
|
erstellt am: 12. Jul. 2010 14:26 <-- editieren / zitieren --> Unities abgeben:
|
Herrscher24 Mitglied Maschinenbaustudent
Beiträge: 232 Registriert: 12.04.2010 Win XP Prof. 32 Bit SP 3 Solidworks Premium 2009 SP 3 Catia V5 R17,R18,R19
|
erstellt am: 14. Jul. 2010 08:23 <-- editieren / zitieren --> Unities abgeben:
Habe noch ein paar Fragen: Und zwar die Bemaßung der Bohrung. Er erkennt mir nicht dass ich die Bohrung ebenfalls mit einem Durchmesser oder Radius bemaßen will, was kann ich da einstellen? Ebenso hat er die Fehler bei der Bemaßung der Bohrungen vom Anfang und Endpunkt des Teils(hier mit 90 mm richtig angegeben,ansonsten bemaßt er immer auf eine Bezugskannte, dann kommen ganz ätzende Zahlenwerte raus wie 23,778, aber wenn er es so bemaßt wie jetzt mit den 90 mm immer vom Rand ist das kein Thema:-) Hoffe Ihr könnt mir helfen:-) Gruß Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
bbonisch Mitglied Maschinenbautechniker
Beiträge: 1053 Registriert: 25.02.2005 CSWA HP Z440 Windows 7 Professional 64 Bit Intel Xeon CPU E5-1630 @ 3.7 GHz (8 CPUs); 32 GB RAM NVIDIA Quadro M4000 UG 4.0.4.2 mit TC V9.1.2.10 SW2014 SP5 mit CAD-Desktop (SAP)
|
erstellt am: 14. Jul. 2010 09:05 <-- editieren / zitieren --> Unities abgeben: Nur für Herrscher24
Hallo Herrscher24, ich habe hier in der Skizze eine Konstruktionslinie gezeichnet auf der ich dann die Bohrung bemasse (deckungsgleich). Diese Skizze kann ich dann auf der Zeichnung einblenden und dann darauf bemassen. Bei deinem anderen Problem musst du darauf achten was du beim bemassen anselektierst: Punkt oder Kante. ------------------ Gruß bbonisch Wer nicht träumt, der ist tot. Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
Herrscher24 Mitglied Maschinenbaustudent
Beiträge: 232 Registriert: 12.04.2010 Win XP Prof. 32 Bit SP 3 Solidworks Premium 2009 SP 3 Catia V5 R17,R18,R19
|
erstellt am: 14. Jul. 2010 09:49 <-- editieren / zitieren --> Unities abgeben:

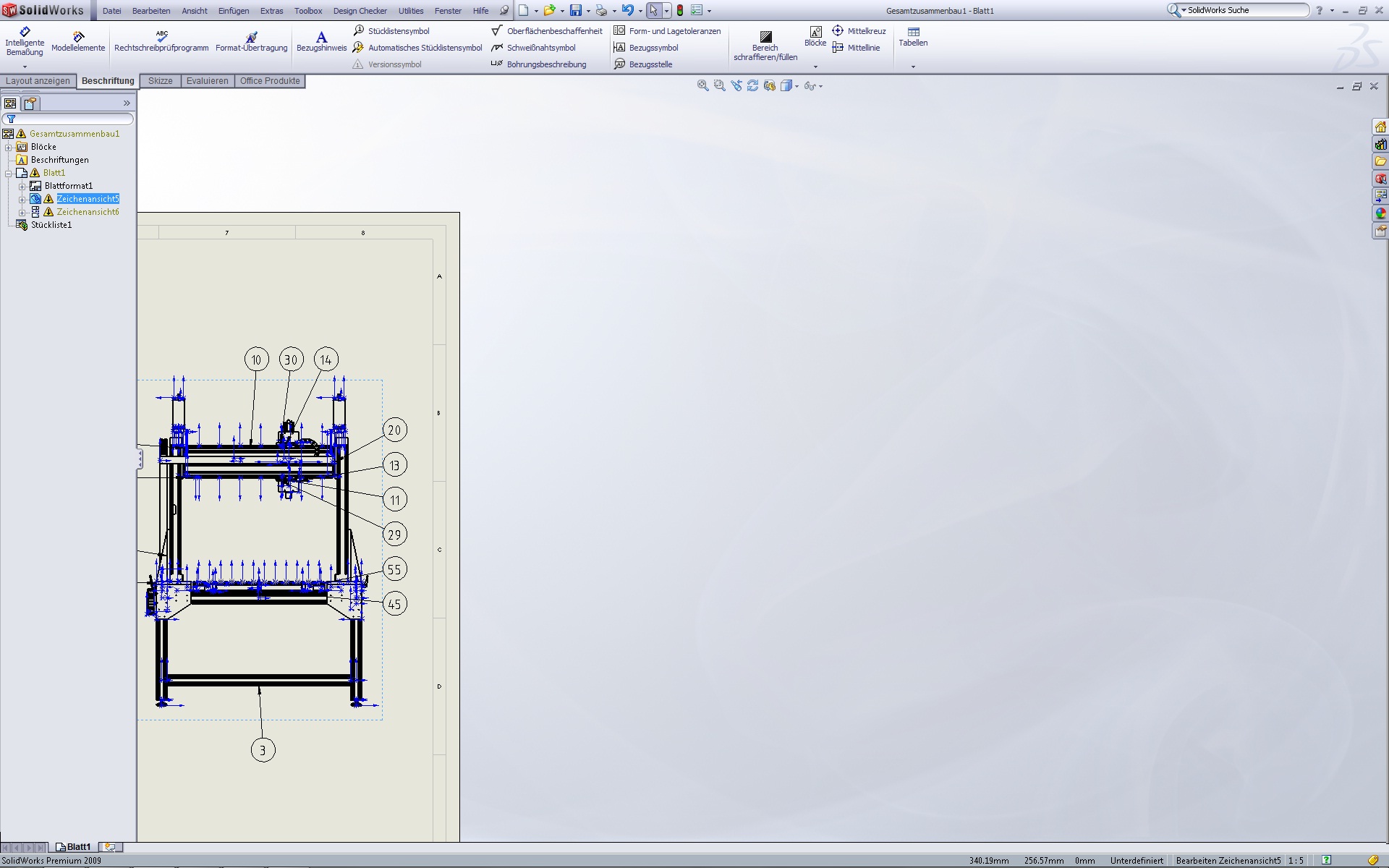

Super Merci:-) Habe noch ein Problem und zwar,wenn ich eine Zeichnung erstelle mit Zuordnung (siehe Bild) dann sind die kleinen koordinaten Kreuze noch drin, wie kann ich die ausblenden? Und wie kann ich nachträglich das Blattformat von z.b. A4 auf A0 ändern? Gruß Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
Joscha P. Mitglied Staatl. gepr. Techniker
Beiträge: 216 Registriert: 06.05.2010 SWX 2011 SP4 EPDM 2011 SP4 Microsoft Windows 7 Professional SP1 64 Bit Intel Xeon CPU W3550 @ 3,07 GHz 3,06 GHz 12 GB RAM
|
erstellt am: 14. Jul. 2010 09:57 <-- editieren / zitieren --> Unities abgeben: Nur für Herrscher24
|
Olaf Wolfram Ehrenmitglied V.I.P. h.c. CAD-Mutti und Konstrukteur CSWP CSWI
Beiträge: 2431 Registriert: 30.06.2008 I7-3770 CPU 3,40 Ghz 32 Gb RAM 64 bit WIN 10 SWX 2019 SP5 NVIDIA Quadro K2000<P> Lenovo ThinkStation
|
erstellt am: 14. Jul. 2010 10:02 <-- editieren / zitieren --> Unities abgeben: Nur für Herrscher24

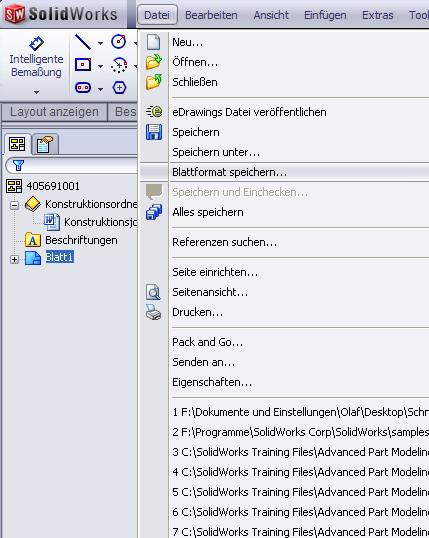

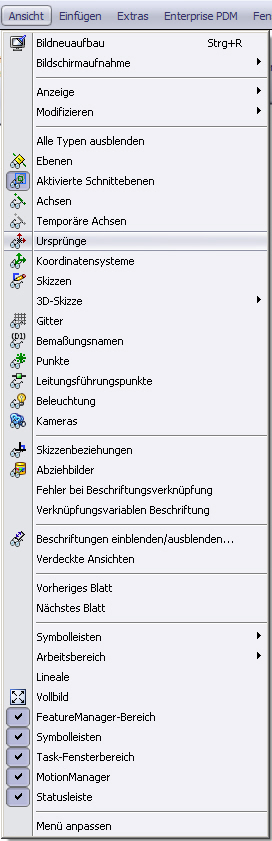

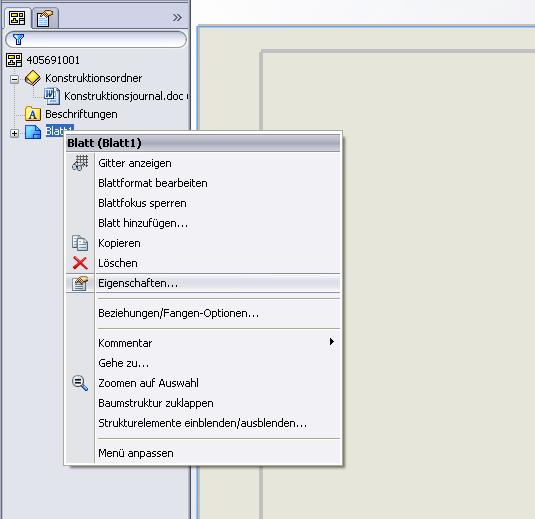

Frage 1: Blende die Ürsprünge aus. Frage 2: Blatteigenschaften anwählen und Format ändern. Dafür musst du dir aber vorher alle Blattformate , auf die du umschalten willst, abgespeichert haben. Beachte die unterschiedlichen Endungen der Dateien^^! slddot,slddrt ------------------ ...strebe niemals nach den Dingen, die auch dümmeren gelingen..... Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
Herrscher24 Mitglied Maschinenbaustudent
Beiträge: 232 Registriert: 12.04.2010 Win XP Prof. 32 Bit SP 3 Solidworks Premium 2009 SP 3 Catia V5 R17,R18,R19
|
erstellt am: 15. Jul. 2010 08:54 <-- editieren / zitieren --> Unities abgeben:

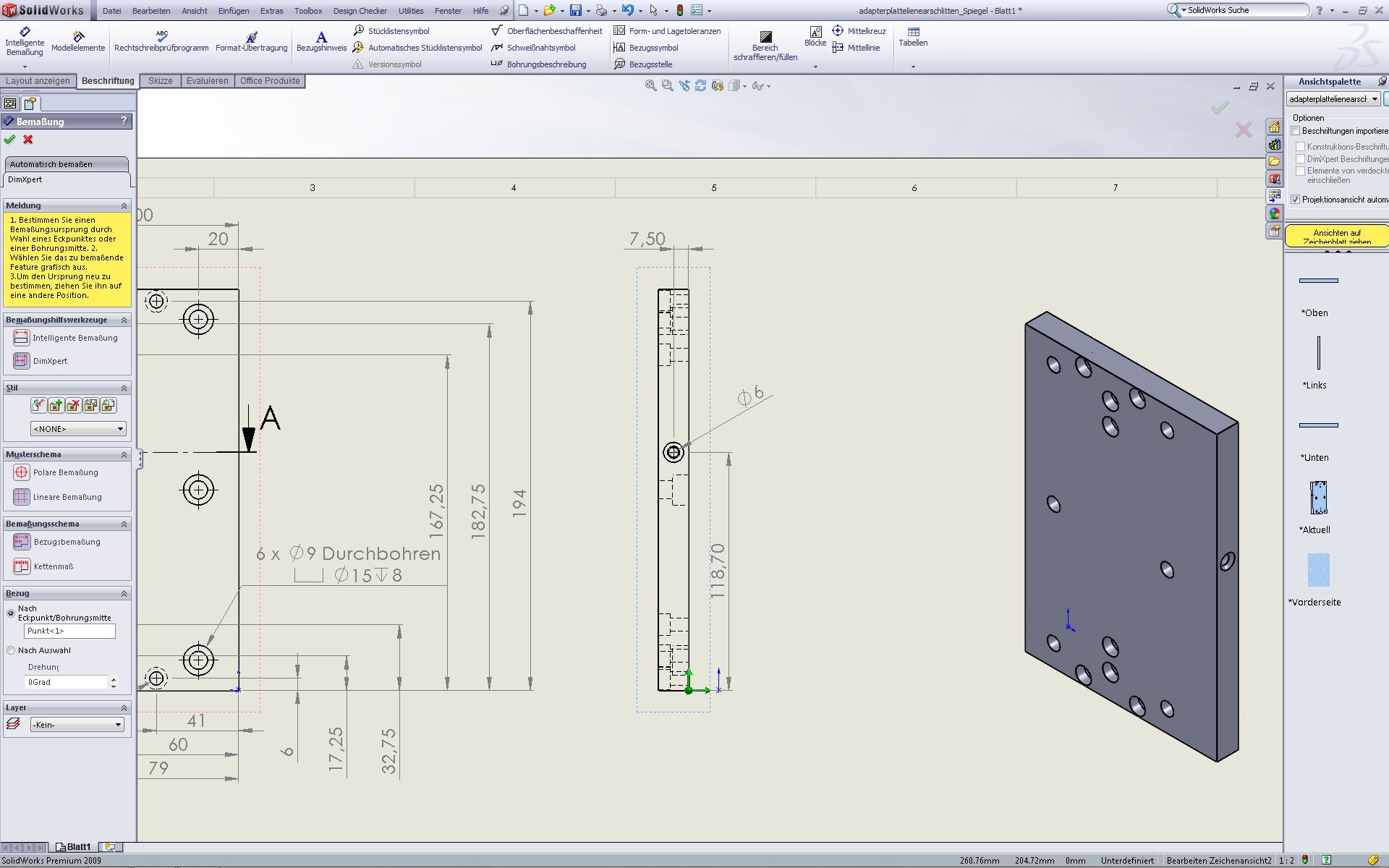

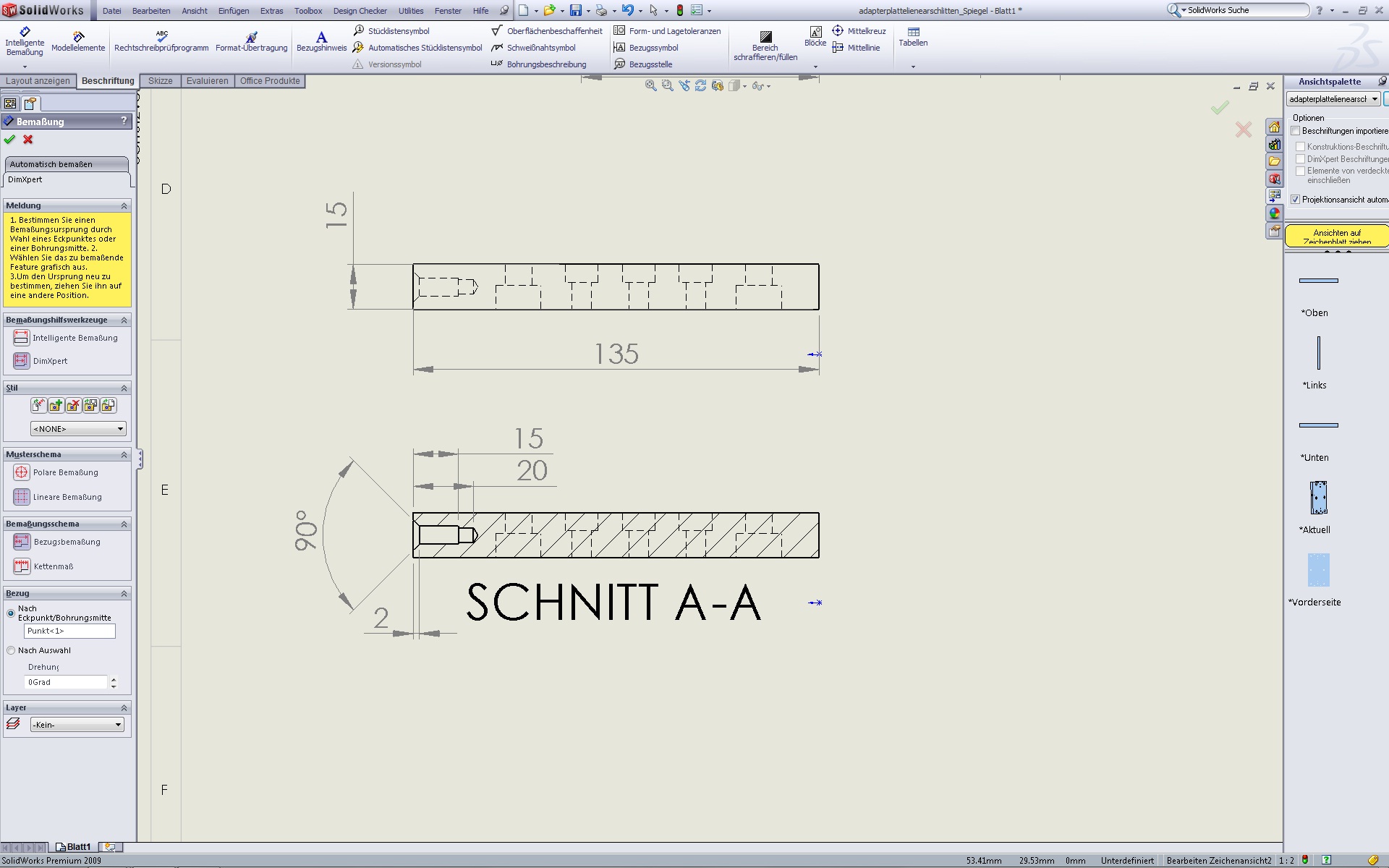

Servus, nochmal ne Frage:-) 1. Ich habe ein gespiegeltes Teil mit einem Gewinde, das Gewinde wurde im Ursprungsteil erstellt und jetzt will ich das Gewinde im gespiegeltem Teil bemaßen, er setzt jedoch ein 6-er Loch anstatt eines 6-er Gewindes die Maße(siehe Bild). 2. Wie kann ich die Senkung einer Bohrung (90 Grad,2mm tief) direkt bemaßen, ohne die Bohrtiefe, Winkel,Senktiefe,... an zu geben? Gruß Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
Herrscher24 Mitglied Maschinenbaustudent
Beiträge: 232 Registriert: 12.04.2010 Win XP Prof. 32 Bit SP 3 Solidworks Premium 2009 SP 3 Catia V5 R17,R18,R19
|
erstellt am: 15. Jul. 2010 10:37 <-- editieren / zitieren --> Unities abgeben:
|
ThoMay Ehrenmitglied V.I.P. h.c. Konstrukteur
Beiträge: 5258 Registriert: 15.04.2007 SWX 2019 Windows 10 x64
|
erstellt am: 15. Jul. 2010 12:42 <-- editieren / zitieren --> Unities abgeben: Nur für Herrscher24
|
