Thema: Gewindedarstellung in der Zeichenansicht (im Schnitt) (3626 mal gelesen)
|
sino5
Mitglied
Metallbauer / CAD Konstrukteur
   Beiträge: 37
Registriert: 28.03.2010
|
erstellt am: 10. Mai. 2010 12:14  <-- editieren / zitieren -->   Unities abgeben:
Hallo an Alle Warum bekomme ich plötzlich keine richtige Gewindedarstellung im Schnitt; in der Zeichenansicht, obwohl das Gewinde im Modell mit dem Bohrungsasistenten erzeugt ist. Die Schnittlinie führt wirklich durch Zentrum der Kernbohrung, aber das Gewinde wird nicht dargestellt. Bin langsam ratlos. Vielen Dank sino Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
mwiemer
Mitglied
Konstrukteur
Beiträge: 246
Registriert: 19.08.2008 SWX 2010 SP0
SWX 2009 SP4.1
Windows XP Prof.SP3
IntelDuo 2x3GHz
3,25GB RAM
QuadroFX3700
SpaceNavigator
|
erstellt am: 10. Mai. 2010 12:28 <-- editieren / zitieren --> Unities abgeben: Nur für sino5

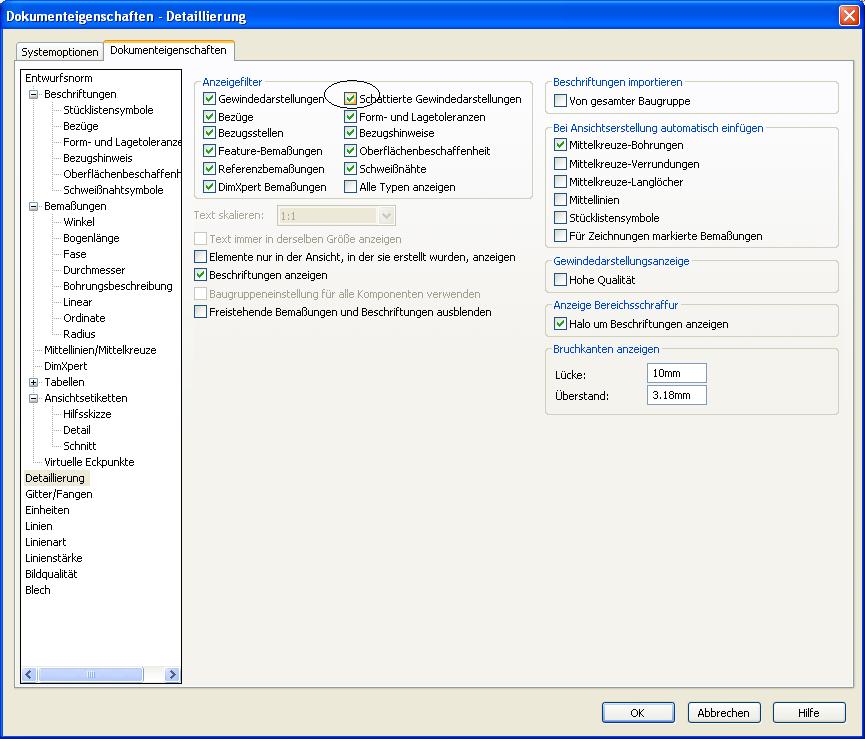

Hallo Mit welcher Solid Works Version arbeitest Du denn? Stell doch mal ein Bild oder die Datei hier rein, dann kann man besser nachsehen, woran es liegen könnte. Hast Du den Haken in den Systemoptionen wie im Bild zu sehen, gesetzt? Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
bbonisch
Mitglied
Maschinenbautechniker
Beiträge: 1053
Registriert: 25.02.2005 CSWA
HP Z440
Windows 7 Professional 64 Bit
Intel Xeon CPU E5-1630 @ 3.7 GHz (8 CPUs); 32 GB RAM
NVIDIA Quadro M4000
UG 4.0.4.2 mit TC V9.1.2.10
SW2014 SP5 mit CAD-Desktop (SAP)
|
erstellt am: 10. Mai. 2010 12:37 <-- editieren / zitieren --> Unities abgeben: Nur für sino5
|
Robert Hess
Ehrenmitglied V.I.P. h.c.
Maschinenbautechniker
Beiträge: 2533
Registriert: 16.06.2000 Dell Precision M6800, 16 GB RAM,
nVidia Quadro K4100 - 4 GB
SolidWorks 2015 - SP5, SW2016 - SP2
SWX seit 1998
|
erstellt am: 10. Mai. 2010 13:27 <-- editieren / zitieren --> Unities abgeben: Nur für sino5
Hallo, schau Dir doch mal den Link an. http://ww3.cad.de/foren/ubb/Forum2/HTML/020100.shtml#000006

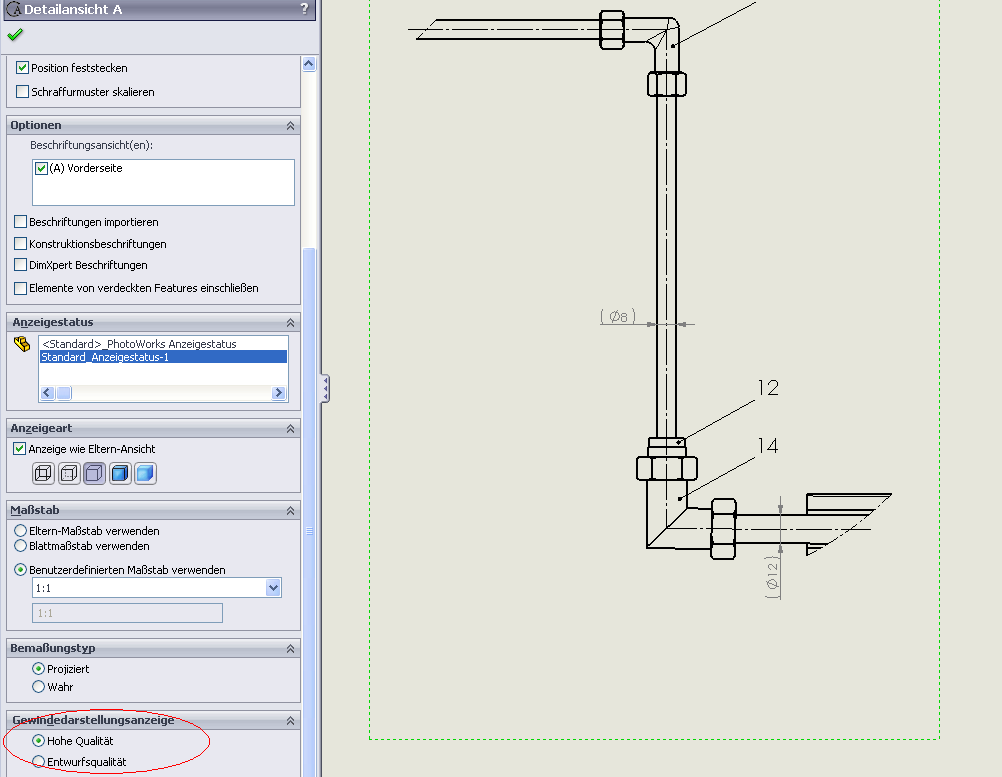

Das sind erst mal die Vorraussetzungen für ein korrekte Gewindedarstellung (hauptsächlich fürs Modell). Des weiteren schau Dir mal das angehängte Bild an. Gewindedarstellung auf hohe Qualiät setzen. MFG Robert Hess. ------------------
"Wir haben doch keine Zeit". Doch. Die muß man sich manchmal nehmen um Vorwärts zu kommen.
[Diese Nachricht wurde von Robert Hess am 10. Mai. 2010 editiert.] Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
sino5
Mitglied
Metallbauer / CAD Konstrukteur
Beiträge: 37
Registriert: 28.03.2010
|
erstellt am: 10. Mai. 2010 13:34 <-- editieren / zitieren --> Unities abgeben:
SWX  2010 Ja in den Optionen sind genau die Einstellungen wie auf dem Bild. Genau das ist mein Problem! Wenn ich einen Schnitt erzäuge, ist in der neuen Ansicht nur eine Bohrung zu sehen und die dünen Kantenlinien sin verschwunden. Wenn ich aber in der VA die sichtbare Bohrung bemaße, bemaßt er mit M4 jedoch auchohne den dünnen 3/4 Kreis. Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
sonti
Mitglied
dipl. Masch.-Ing.
Beiträge: 1175
Registriert: 26.01.2007 Solid Works 2017 SP5
Inventor 2015
Windows 10
SWX (mein Liebling)
|
erstellt am: 10. Mai. 2010 13:34 <-- editieren / zitieren --> Unities abgeben: Nur für sino5
|
Robert Hess
Ehrenmitglied V.I.P. h.c.
Maschinenbautechniker
Beiträge: 2533
Registriert: 16.06.2000 Dell Precision M6800, 16 GB RAM,
nVidia Quadro K4100 - 4 GB
SolidWorks 2015 - SP5, SW2016 - SP2
SWX seit 1998
|
erstellt am: 10. Mai. 2010 13:43 <-- editieren / zitieren --> Unities abgeben: Nur für sino5
|
sino5
Mitglied
Metallbauer / CAD Konstrukteur
Beiträge: 37
Registriert: 28.03.2010
|
erstellt am: 10. Mai. 2010 13:45 <-- editieren / zitieren --> Unities abgeben:
Super,wie schnell das hier mit Euch funktioniert. Also , Problem gelößt: Erst als ich Einfügen/Modellelemente/Gewindedarstellung ausgeführt habe, kam das Gewinde zum vorschein. Warum ist dieses neu bei mir. Bis jetzt hat es doch normal funktioniert.? Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
sino5
Mitglied
Metallbauer / CAD Konstrukteur
Beiträge: 37
Registriert: 28.03.2010 INVENTOR_2014 / ACAD_MECH_2014 / SOLID_WORKS
Win7 64bit-
intel i7-
GTX970-
32RAM-
SSD Samsung-
Double Screen 2x 27"
|
erstellt am: 10. Mai. 2010 13:47 <-- editieren / zitieren --> Unities abgeben:
|
Robert Hess
Ehrenmitglied V.I.P. h.c.
Maschinenbautechniker
Beiträge: 2533
Registriert: 16.06.2000 Dell Precision M6800, 16 GB RAM,
nVidia Quadro K4100 - 4 GB
SolidWorks 2015 - SP5, SW2016 - SP2
SWX seit 1998
|
erstellt am: 10. Mai. 2010 14:07 <-- editieren / zitieren --> Unities abgeben: Nur für sino5
Das es jetzt angezeigt wird, liegt ja daran, daß es so richtig eingestellt ist. Das es vorher nicht da war liegt wohl daran, daß, wenn ich jetzt richtig verstanden habe, es eine Baugruppenzeichnung ist. Und da mußte/muß man immer alle gewünschten Gewinde über Modellelemente einfügen. Diese Kleinigkeit (ob ET oder BG) wäre schon nicht unwichtig gewesen. MFG Robert Hess. ------------------
"Wir haben doch keine Zeit". Doch. Die muß man sich manchmal nehmen um Vorwärts zu kommen. Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
Robert Hess
Ehrenmitglied V.I.P. h.c.
Maschinenbautechniker
Beiträge: 2533
Registriert: 16.06.2000 Dell Precision M6800, 16 GB RAM,
nVidia Quadro K4100 - 4 GB
SolidWorks 2015 - SP5, SW2016 - SP2
SWX seit 1998
|
erstellt am: 10. Mai. 2010 14:11 <-- editieren / zitieren --> Unities abgeben: Nur für sino5
Ach jetzt habe ich das falsch gelesen. Wenn Du mit dem Bohr-Assi gearbeitet hast, dann erstellt der automatisch im Modell im Feature(baum) den Eintrag für das Gewinde. Nur auf die Optionen achten im Bohr-Assi. sieht man auch im Bild 1 in meinem Link. Dann nachträglich die Gewindedarstellung an die Bohrungskante hängen brauch man nur, wenn man keinen Bohr-Assi benutzt hat. MFG Robert Hess. ------------------
"Wir haben doch keine Zeit". Doch. Die muß man sich manchmal nehmen um Vorwärts zu kommen. [Diese Nachricht wurde von Robert Hess am 10. Mai. 2010 editiert.] Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
