Thema: Aus dxf/dwg in Solidworks 3D Bauteil erstellen (6713 mal gelesen)
|
Steve08 Mitglied
![Schreiben Sie einen Gästebucheintrag für Steve08](/foren/ubb/pmimages/gbu.gif) Beiträge: 7 Registriert: 06.05.2010
|
erstellt am: 06. Mai. 2010 21:05 <-- editieren / zitieren --> Unities abgeben: ![1 Unity (wenig hilfreich, aber dennoch)](/foren/ubb/z1.gif) ![2 Unities](/foren/ubb/z2.gif) ![3 Unities](/foren/ubb/z3.gif) ![4 Unities](/foren/ubb/z4.gif) ![5 Unities](/foren/ubb/z5.gif) ![6 Unities](/foren/ubb/z6.gif) ![7 Unities](/foren/ubb/z7.gif) ![8 Unities](/foren/ubb/z8.gif) ![9 Unities](/foren/ubb/z9.gif)
Hallo Leute, ich habe folgendes Problem: Ich habe von Bosch Rexroth einen Führungsschlitten als dxf und/oder dwg Datei bekommen. Nun möchte ich das Teil jedoch in 3D, damit ich es in meiner Baugruppe verbauen kann. Wenn ich das Teil in Solidworks öffne, springt ein Assistent auf. Ich habe mal ein bisschen damit herumprobiert, jedoch bekomme ich immer nur eine 2D Zeichenansicht (Von allen Seiten mit Maßen), auch wenn "in ein neues Teil importieren" usw anklicke. Ich hoffe jemand kennt das Problem und weis, was ich im Feature Manager oder ähnlichem anklicken muss, damit ich ein 3D Teil bekomme. Vielen Dank Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
Krümmel Moderator Konstrukteur mit rotierter Vergangenheit
![](/foren/ubb/Admin1.gif) ![](/foren/ubb/Admin2.gif) ![](/foren/ubb/Admin3.gif) ![](/foren/ubb/Admin4.gif) ![](/foren/ubb/Admin5.gif) ![](/foren/ubb/Admin1.gif) ![](/foren/ubb/Admin2.gif) ![](/foren/ubb/Admin3.gif)
![](/foren/avatars/Krummel.gif)
![Schreiben Sie einen Gästebucheintrag für Krümmel](/foren/ubb/pmimages/gbu.gif) Beiträge: 6238 Registriert: 14.09.2008 Was mit SWX so alles geht ;-)
|
erstellt am: 06. Mai. 2010 21:13 <-- editieren / zitieren --> Unities abgeben: ![1 Unity (wenig hilfreich, aber dennoch)](/foren/ubb/z1.gif) ![2 Unities](/foren/ubb/z2.gif) ![3 Unities](/foren/ubb/z3.gif) ![4 Unities](/foren/ubb/z4.gif) ![5 Unities](/foren/ubb/z5.gif) ![6 Unities](/foren/ubb/z6.gif) ![7 Unities](/foren/ubb/z7.gif) ![8 Unities](/foren/ubb/z8.gif) ![9 Unities](/foren/ubb/z9.gif) Nur für Steve08
Hallo, kleiner Tip Bei Bosch Rexroth bekommst Du super einfach 3D CAD Daten im XT Format! Da würde ich mir die Mühe über DXF nicht machen. (Und die geladenen Daten sind immer aktuell!) MfG Andreas ------------------ Stillstand ist Rückschritt [Diese Nachricht wurde von Krümmel am 06. Mai. 2010 editiert.] Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
Steve08 Mitglied
![Schreiben Sie einen Gästebucheintrag für Steve08](/foren/ubb/pmimages/gbu.gif) Beiträge: 7 Registriert: 06.05.2010
|
erstellt am: 06. Mai. 2010 21:58 <-- editieren / zitieren --> Unities abgeben: ![1 Unity (wenig hilfreich, aber dennoch)](/foren/ubb/z1.gif) ![2 Unities](/foren/ubb/z2.gif) ![3 Unities](/foren/ubb/z3.gif) ![4 Unities](/foren/ubb/z4.gif) ![5 Unities](/foren/ubb/z5.gif) ![6 Unities](/foren/ubb/z6.gif) ![7 Unities](/foren/ubb/z7.gif) ![8 Unities](/foren/ubb/z8.gif) ![9 Unities](/foren/ubb/z9.gif)
Ja im Normalfall gibts das, aber bei dem Führungsschlitten den ich ausgesucht habe leider nicht. Da steht extra dabei, dass sie nur dxf und dwg haben. Außerdem habe ich das Problem auch bei Mitutojo mit einer Messschraube. Es wäre super wenn mir einer erklären könnte wie ich das umwandeln machen kann... Danke Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
myca Ehrenmitglied V.I.P. h.c. Konstrukteur
![](/foren/avatars/myca.gif)
![Schreiben Sie einen Gästebucheintrag für myca](/foren/ubb/pmimages/gbu.gif) Beiträge: 4383 Registriert: 15.06.2007 SW 2007 SW 2018 2,67 GHz,2 GB, ATI FIRE GL V5200, XP 64 3,4 GHz, 8GB, ATI FIRE PRO V7800, WIN 10 Pro
|
erstellt am: 06. Mai. 2010 22:12 <-- editieren / zitieren --> Unities abgeben: ![1 Unity (wenig hilfreich, aber dennoch)](/foren/ubb/z1.gif) ![2 Unities](/foren/ubb/z2.gif) ![3 Unities](/foren/ubb/z3.gif) ![4 Unities](/foren/ubb/z4.gif) ![5 Unities](/foren/ubb/z5.gif) ![6 Unities](/foren/ubb/z6.gif) ![7 Unities](/foren/ubb/z7.gif) ![8 Unities](/foren/ubb/z8.gif) ![9 Unities](/foren/ubb/z9.gif) Nur für Steve08
![](/foren/ubb/smile.gif) Hi Stef, Zitat: Original erstellt von Steve08: .... Ich hoffe jemand kennt das Problem und weis, was ich im Feature Manager oder ähnlichem anklicken muss, damit ich ein 3D Teil bekomme.
....
he, he anklicken muss.. Ist nicht - Flache (Skizze, -n) DXF-Abbildung ( in mm) zu Fuß bearbeiten (austragen, rotieren,schneiden etc.) so, daß am Ende man sich am halbwegs gutem Model erfreuen kann... Nach einer Weile geht es einigermassen flott. G. thomas ------------------ Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
Steve08 Mitglied
![Schreiben Sie einen Gästebucheintrag für Steve08](/foren/ubb/pmimages/gbu.gif) Beiträge: 7 Registriert: 06.05.2010
|
erstellt am: 06. Mai. 2010 22:44 <-- editieren / zitieren --> Unities abgeben: ![1 Unity (wenig hilfreich, aber dennoch)](/foren/ubb/z1.gif) ![2 Unities](/foren/ubb/z2.gif) ![3 Unities](/foren/ubb/z3.gif) ![4 Unities](/foren/ubb/z4.gif) ![5 Unities](/foren/ubb/z5.gif) ![6 Unities](/foren/ubb/z6.gif) ![7 Unities](/foren/ubb/z7.gif) ![8 Unities](/foren/ubb/z8.gif) ![9 Unities](/foren/ubb/z9.gif)
|
Krümmel Moderator Konstrukteur mit rotierter Vergangenheit
![](/foren/ubb/Admin1.gif) ![](/foren/ubb/Admin2.gif) ![](/foren/ubb/Admin3.gif) ![](/foren/ubb/Admin4.gif) ![](/foren/ubb/Admin5.gif) ![](/foren/ubb/Admin1.gif) ![](/foren/ubb/Admin2.gif) ![](/foren/ubb/Admin3.gif)
![](/foren/avatars/Krummel.gif)
![Schreiben Sie einen Gästebucheintrag für Krümmel](/foren/ubb/pmimages/gbu.gif) Beiträge: 6238 Registriert: 14.09.2008 Was mit SWX so alles geht ;-)
|
erstellt am: 06. Mai. 2010 23:00 <-- editieren / zitieren --> Unities abgeben: ![1 Unity (wenig hilfreich, aber dennoch)](/foren/ubb/z1.gif) ![2 Unities](/foren/ubb/z2.gif) ![3 Unities](/foren/ubb/z3.gif) ![4 Unities](/foren/ubb/z4.gif) ![5 Unities](/foren/ubb/z5.gif) ![6 Unities](/foren/ubb/z6.gif) ![7 Unities](/foren/ubb/z7.gif) ![8 Unities](/foren/ubb/z8.gif) ![9 Unities](/foren/ubb/z9.gif) Nur für Steve08
Hallo, 1. Datei als PDF runterladen 2. Ausdrucken 3. Ausdruck in die Hand nehmen und anschauen 4. SWX öffnen 5. Neue Skizze auf Ebene Vorne eröffnen 6. Erste horizontale Linie ziehen 7. Bemaßen der Linie gemäß PDF Ausdruck 8. Das mit Linie ziehen solang wiederholen bis die Vorderansicht fertig ist 9. Austragungshöhe wiederum an den Angaben im PDF orientieren 10. Jetzt gehts mit der Seitenansicht weiter.... 11. Usw.......usw. Wo ist das Problem MfG Andreas
------------------ Stillstand ist Rückschritt [Diese Nachricht wurde von Krümmel am 06. Mai. 2010 editiert.] Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
Steve08 Mitglied
![Schreiben Sie einen Gästebucheintrag für Steve08](/foren/ubb/pmimages/gbu.gif) Beiträge: 7 Registriert: 06.05.2010
|
erstellt am: 07. Mai. 2010 07:41 <-- editieren / zitieren --> Unities abgeben: ![1 Unity (wenig hilfreich, aber dennoch)](/foren/ubb/z1.gif) ![2 Unities](/foren/ubb/z2.gif) ![3 Unities](/foren/ubb/z3.gif) ![4 Unities](/foren/ubb/z4.gif) ![5 Unities](/foren/ubb/z5.gif) ![6 Unities](/foren/ubb/z6.gif) ![7 Unities](/foren/ubb/z7.gif) ![8 Unities](/foren/ubb/z8.gif) ![9 Unities](/foren/ubb/z9.gif)
Das Problem, bei der Sache ist, dass dies ein haufen Aufwand, für ein kleines Projekt ist, und dieser Aufwand fast den Restaufwand des Projektes übersteigt. Deshalb dachte ich da gbts eine einfache Möglichkeit, dass Solidworks sowas alleine macht. Aber so "sinnvolle" Funktionen sucht man da anscheinend vergebens.... Ich bin nicht der SolidworksProfiu der das in 5 Minuten machet, deshlab wäre schön wenn sich einer bei den 2 Teilen erbarmen könnte und mir diese umwandelt... [Diese Nachricht wurde von Steve08 am 07. Mai. 2010 editiert.] Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
BuseHase Mitglied Konstrukteur
![](/foren/ubb/star3.gif) ![](/foren/ubb/star3.gif)
![Schreiben Sie einen Gästebucheintrag für BuseHase](/foren/ubb/pmimages/gbu.gif) Beiträge: 206 Registriert: 27.08.2008 Prozessor: Intel XEON QX5460 @3,16Ghz Arbeitsspeicher: 8GB Grafikkarte: nVidia Quadro FX 4600 768 MB OS: Windows 7 64BIT Professional SP1 SWX 2019 SP5.0
|
erstellt am: 07. Mai. 2010 07:47 <-- editieren / zitieren --> Unities abgeben: ![1 Unity (wenig hilfreich, aber dennoch)](/foren/ubb/z1.gif) ![2 Unities](/foren/ubb/z2.gif) ![3 Unities](/foren/ubb/z3.gif) ![4 Unities](/foren/ubb/z4.gif) ![5 Unities](/foren/ubb/z5.gif) ![6 Unities](/foren/ubb/z6.gif) ![7 Unities](/foren/ubb/z7.gif) ![8 Unities](/foren/ubb/z8.gif) ![9 Unities](/foren/ubb/z9.gif) Nur für Steve08
Ja und genauso vergebens sucht man die "Fertsch" (Fertig)-Taste auf der Tastatur. ![](/foren/ubb/biggrin.gif) Aber das ist nicht wirklich ein Hilfegesuch, sondern eher Kapazitätenverlagerung. Sorry, aber so sich ich das. ------------------ Verschiebe nicht auf morgen, was genauso gut auf übermorgen verschoben werden kann. Mark Twain [Diese Nachricht wurde von BuseHase am 07. Mai. 2010 editiert.] Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
Press play on tape Ehrenmitglied Konstrukteur und sonst nix!
![](/foren/ubb/star3.gif) ![](/foren/ubb/star3.gif) ![](/foren/ubb/star3.gif) ![](/foren/ubb/star3.gif) ![](/foren/ubb/star3.gif)
![Schreiben Sie einen Gästebucheintrag für Press play on tape](/foren/ubb/pmimages/gbu.gif) Beiträge: 1945 Registriert: 30.04.2007 Creo Elements Direct Modeling 17
|
erstellt am: 07. Mai. 2010 07:49 <-- editieren / zitieren --> Unities abgeben: ![1 Unity (wenig hilfreich, aber dennoch)](/foren/ubb/z1.gif) ![2 Unities](/foren/ubb/z2.gif) ![3 Unities](/foren/ubb/z3.gif) ![4 Unities](/foren/ubb/z4.gif) ![5 Unities](/foren/ubb/z5.gif) ![6 Unities](/foren/ubb/z6.gif) ![7 Unities](/foren/ubb/z7.gif) ![8 Unities](/foren/ubb/z8.gif) ![9 Unities](/foren/ubb/z9.gif) Nur für Steve08
Und die einfache Möglichkeit ist natürlich daß das jemand anderes macht? Wie wäre es denn wenn Du es der einfachkeithalber ganz abstrakt darstellst, ein Schlitten ist dann nur noch länge x breite x höhe für ein so kleines Projekt reicht das doch. Oder Du schaust bei den Downloads nach Step oder Iges oder.....! EDIT: Jetzt habe ich doch tatsächlich mal geschaut was Du eigentlich da willst, ist etwas ****zensiert**** einfaches, daß man - wirklich in wenigen linien selbst zeichnen könnte.
- oder es tatsächlich auch als 3D import Teil Downloaden kann.
Befasse Dich doch einfach mal mit "Austauchformaten" und "Downloads von Herstellern" im Gegensatz zu vor 5 Jahren ist das inzwischen so, daß man annähernd alles von den Herstellern als 3D Teil bekommen kann! [Diese Nachricht wurde von Press play on tape am 07. Mai. 2010 editiert.] Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
Jonischkeit Moderator Freiberuflicher Ingenieurdienstleister (CSWP)
![](/foren/ubb/Admin1.gif) ![](/foren/ubb/Admin2.gif) ![](/foren/ubb/Admin3.gif) ![](/foren/ubb/Admin4.gif) ![](/foren/ubb/Admin5.gif) ![](/foren/ubb/Admin1.gif) ![](/foren/ubb/Admin2.gif)
![](/foren/avatars/Jonischkeit.gif)
![Schreiben Sie einen Gästebucheintrag für Jonischkeit](/foren/ubb/pmimages/gbu.gif) Beiträge: 2648 Registriert: 29.07.2003 CSWP Solidworks verschiedene Rechner
|
erstellt am: 07. Mai. 2010 07:52 <-- editieren / zitieren --> Unities abgeben: ![1 Unity (wenig hilfreich, aber dennoch)](/foren/ubb/z1.gif) ![2 Unities](/foren/ubb/z2.gif) ![3 Unities](/foren/ubb/z3.gif) ![4 Unities](/foren/ubb/z4.gif) ![5 Unities](/foren/ubb/z5.gif) ![6 Unities](/foren/ubb/z6.gif) ![7 Unities](/foren/ubb/z7.gif) ![8 Unities](/foren/ubb/z8.gif) ![9 Unities](/foren/ubb/z9.gif) Nur für Steve08
Hallo Steve, leider kann eben weder SolidWorks, noch ein anderes Programm hexen. In einer 2D Zeichnung fehlen oft eine Menge Informationen, die sich mit 2D gar nicht darstellen lassen. Im Falle deiner Einheit mag das eine Ausnahme sein, aber nahezu jedes moderne Teil lässt sich über 2D nur unzulänglich beschreiben. Denk einfach mal an deine Maus. Ich glaube du hättest in der Zwischenzeit dein Teil schon erstellt. Nachdem Du bereits dierekt mit Bosch Rexroth Kontakt hattest, haben die das Teil evtl. als 3D? Manchmal scheitert es nur an der Kommunikation. HTH![Hope this helps (Hoffe, es hilft weiter)](/foren/ubb/glossar.gif) Michael Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
Steve08 Mitglied
![Schreiben Sie einen Gästebucheintrag für Steve08](/foren/ubb/pmimages/gbu.gif) Beiträge: 7 Registriert: 06.05.2010
|
erstellt am: 07. Mai. 2010 07:58 <-- editieren / zitieren --> Unities abgeben: ![1 Unity (wenig hilfreich, aber dennoch)](/foren/ubb/z1.gif) ![2 Unities](/foren/ubb/z2.gif) ![3 Unities](/foren/ubb/z3.gif) ![4 Unities](/foren/ubb/z4.gif) ![5 Unities](/foren/ubb/z5.gif) ![6 Unities](/foren/ubb/z6.gif) ![7 Unities](/foren/ubb/z7.gif) ![8 Unities](/foren/ubb/z8.gif) ![9 Unities](/foren/ubb/z9.gif)
Also laut den Informationen die ich von der Homepage und so bekomme, haben die das Teil nur als dxf und dwg. Ich habe echt schon 2-3 Stunden probiert aus der 2 D Skizze ein 3D Teil zu bekommen, aber ich bekomme das einfach nicht hin. Bei der Miutuyo Messschraiube ist es das selbe. Ich dachte einfach eine Mittellinie durch die Skizze und rotieren. Aber das funktioniert bei mir alles nicht und ich bekomme immer andere Fehler. Hatte mich bisher noch nie damit beschäftigt. Ob Bosch/Mitoyo ihre Teile irgendwo als §D haben weiß ich nicht. Denn die Teile die als 3D verfügbar sind, findet man auch auf der Homepage, bei dem Führungsschlitten kommt eben die Meldung das kein 3D vorhanden ist. Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
Press play on tape Ehrenmitglied Konstrukteur und sonst nix!
![](/foren/ubb/star3.gif) ![](/foren/ubb/star3.gif) ![](/foren/ubb/star3.gif) ![](/foren/ubb/star3.gif) ![](/foren/ubb/star3.gif)
![Schreiben Sie einen Gästebucheintrag für Press play on tape](/foren/ubb/pmimages/gbu.gif) Beiträge: 1945 Registriert: 30.04.2007 Creo Elements Direct Modeling 17
|
erstellt am: 07. Mai. 2010 08:17 <-- editieren / zitieren --> Unities abgeben: ![1 Unity (wenig hilfreich, aber dennoch)](/foren/ubb/z1.gif) ![2 Unities](/foren/ubb/z2.gif) ![3 Unities](/foren/ubb/z3.gif) ![4 Unities](/foren/ubb/z4.gif) ![5 Unities](/foren/ubb/z5.gif) ![6 Unities](/foren/ubb/z6.gif) ![7 Unities](/foren/ubb/z7.gif) ![8 Unities](/foren/ubb/z8.gif) ![9 Unities](/foren/ubb/z9.gif) Nur für Steve08
okay, genau dieser Wagen ist ein Problem stimmt. Ich habe nachgesehen diesen gibts nur als DXF, aber Versuchs mal mit einem anderen der Geometrisch gleich ist! Zum Beispiel den direkt unter deinem Wagen, ich hab keinen Katalog hier aber der Vergleich der DXF hat einen minimalen unterschied in der Länge ergeben (Bohrbild prüfen). Aber daß man schaut obs Geometrisch gleiche Bauteile gibt ist wohl eher zu viel verlangt. Wie können die das auch erwarten. Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
olichen Mitglied Maschinenbautechniker
![](/foren/ubb/star3.gif) ![](/foren/ubb/star3.gif)
![Schreiben Sie einen Gästebucheintrag für olichen](/foren/ubb/pmimages/gbu.gif) Beiträge: 469 Registriert: 03.09.2007
|
erstellt am: 07. Mai. 2010 08:18 <-- editieren / zitieren --> Unities abgeben: ![1 Unity (wenig hilfreich, aber dennoch)](/foren/ubb/z1.gif) ![2 Unities](/foren/ubb/z2.gif) ![3 Unities](/foren/ubb/z3.gif) ![4 Unities](/foren/ubb/z4.gif) ![5 Unities](/foren/ubb/z5.gif) ![6 Unities](/foren/ubb/z6.gif) ![7 Unities](/foren/ubb/z7.gif) ![8 Unities](/foren/ubb/z8.gif) ![9 Unities](/foren/ubb/z9.gif) Nur für Steve08
|
Jonischkeit Moderator Freiberuflicher Ingenieurdienstleister (CSWP)
![](/foren/ubb/Admin1.gif) ![](/foren/ubb/Admin2.gif) ![](/foren/ubb/Admin3.gif) ![](/foren/ubb/Admin4.gif) ![](/foren/ubb/Admin5.gif) ![](/foren/ubb/Admin1.gif) ![](/foren/ubb/Admin2.gif)
![](/foren/avatars/Jonischkeit.gif)
![Schreiben Sie einen Gästebucheintrag für Jonischkeit](/foren/ubb/pmimages/gbu.gif) Beiträge: 2648 Registriert: 29.07.2003 CSWP Solidworks verschiedene Rechner
|
erstellt am: 07. Mai. 2010 08:22 <-- editieren / zitieren --> Unities abgeben: ![1 Unity (wenig hilfreich, aber dennoch)](/foren/ubb/z1.gif) ![2 Unities](/foren/ubb/z2.gif) ![3 Unities](/foren/ubb/z3.gif) ![4 Unities](/foren/ubb/z4.gif) ![5 Unities](/foren/ubb/z5.gif) ![6 Unities](/foren/ubb/z6.gif) ![7 Unities](/foren/ubb/z7.gif) ![8 Unities](/foren/ubb/z8.gif) ![9 Unities](/foren/ubb/z9.gif) Nur für Steve08
Hallo Steve, wenn es nicht gerade ein Verkauftsprospekt wird, reicht Dir doch oft auch ein rechteckiger Klotz mit den Anschlussgewinden. Und den kannst DU ähnlich schnell erstellen wie ich diesen Beitrag. HTH![Hope this helps (Hoffe, es hilft weiter)](/foren/ubb/glossar.gif) Michael Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
olichen Mitglied Maschinenbautechniker
![](/foren/ubb/star3.gif) ![](/foren/ubb/star3.gif)
![Schreiben Sie einen Gästebucheintrag für olichen](/foren/ubb/pmimages/gbu.gif) Beiträge: 469 Registriert: 03.09.2007
|
erstellt am: 07. Mai. 2010 08:24 <-- editieren / zitieren --> Unities abgeben: ![1 Unity (wenig hilfreich, aber dennoch)](/foren/ubb/z1.gif) ![2 Unities](/foren/ubb/z2.gif) ![3 Unities](/foren/ubb/z3.gif) ![4 Unities](/foren/ubb/z4.gif) ![5 Unities](/foren/ubb/z5.gif) ![6 Unities](/foren/ubb/z6.gif) ![7 Unities](/foren/ubb/z7.gif) ![8 Unities](/foren/ubb/z8.gif) ![9 Unities](/foren/ubb/z9.gif) Nur für Steve08
|
mwiemer Mitglied Konstrukteur
![](/foren/ubb/star3.gif) ![](/foren/ubb/star3.gif)
![Schreiben Sie einen Gästebucheintrag für mwiemer](/foren/ubb/pmimages/gbu.gif) Beiträge: 246 Registriert: 19.08.2008 SWX 2010 SP0 SWX 2009 SP4.1 Windows XP Prof.SP3 IntelDuo 2x3GHz 3,25GB RAM QuadroFX3700 SpaceNavigator
|
erstellt am: 07. Mai. 2010 09:09 <-- editieren / zitieren --> Unities abgeben: ![1 Unity (wenig hilfreich, aber dennoch)](/foren/ubb/z1.gif) ![2 Unities](/foren/ubb/z2.gif) ![3 Unities](/foren/ubb/z3.gif) ![4 Unities](/foren/ubb/z4.gif) ![5 Unities](/foren/ubb/z5.gif) ![6 Unities](/foren/ubb/z6.gif) ![7 Unities](/foren/ubb/z7.gif) ![8 Unities](/foren/ubb/z8.gif) ![9 Unities](/foren/ubb/z9.gif) Nur für Steve08
@ Steve: wenn dein Profil ausgefüllst, weiß man hier auch, mit was Du arbeitest ( bzw. versuchst ) Ein Bildchen wäre ebenfalls hilfreich, bzw. ein PDF, oder eine umbenannte DWG... Ich würde fast wetten, daß sich dann schon jemand erbarmt hätte und das Teil fertig wäre:-) Denke, daß alle mal am SolidWorks-Anfang standen und bestimmt auch an der einen oder anderen Situation verzweifelt sind, weil sie es bis dato noch nicht besser wußten....geht mir gelegentlich auch noch so Wenn dein Teilchen erst fertig ist, wirst Du sehen, wie -----zensiert----- einfach sowas ist. Und: immer versuchen, die Ruhe zu bewahren, daß hilft.... Gruß und allen ein entspanntes Wochenende Mike Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
Steve08 Mitglied
![Schreiben Sie einen Gästebucheintrag für Steve08](/foren/ubb/pmimages/gbu.gif) Beiträge: 7 Registriert: 06.05.2010
|
erstellt am: 07. Mai. 2010 11:08 <-- editieren / zitieren --> Unities abgeben: ![1 Unity (wenig hilfreich, aber dennoch)](/foren/ubb/z1.gif) ![2 Unities](/foren/ubb/z2.gif) ![3 Unities](/foren/ubb/z3.gif) ![4 Unities](/foren/ubb/z4.gif) ![5 Unities](/foren/ubb/z5.gif) ![6 Unities](/foren/ubb/z6.gif) ![7 Unities](/foren/ubb/z7.gif) ![8 Unities](/foren/ubb/z8.gif) ![9 Unities](/foren/ubb/z9.gif)
Ich habe oben schonmal die dxf datei verlinkt, aber hier mal der direktlink zu Bosch, damit man sich es mal anschauen kann und vielleicht auch modellieren kann EDIT: Ich habe nun diesen hier genommen, den gibts als stp datei und das kann solidworks...http://www.boschrexroth.com/is-bin/INTERSHOP.enfinity/eCS/Store/de_DE/-/EUR/BrowseCatalog461038-DisplayExternalCatalogPage?bridgeSelectedCatalog=DE_BRL&bridgePageId=gr oup2607366747 ich danke euch trotzdem für euere Hilfe, auch wegen der Messschraube, der Link war echt super. Wenns noch was gibt meld ich mich einfach wieder... Super Forum [Diese Nachricht wurde von Steve08 am 07. Mai. 2010 editiert.] Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
Steffen-C Mitglied Konstrukteur
![](/foren/ubb/star3.gif) ![](/foren/ubb/star3.gif)
![Schreiben Sie einen Gästebucheintrag für Steffen-C](/foren/ubb/pmimages/gbu.gif) Beiträge: 126 Registriert: 05.02.2004 FJS Celsius R570 + H730 SWX 2021/W10 2012SIM/W7, ProE WF3, ACAD IV und NX10+TC (Von NiX kommt NiX ;-)
|
erstellt am: 07. Mai. 2010 11:19 <-- editieren / zitieren --> Unities abgeben: ![1 Unity (wenig hilfreich, aber dennoch)](/foren/ubb/z1.gif) ![2 Unities](/foren/ubb/z2.gif) ![3 Unities](/foren/ubb/z3.gif) ![4 Unities](/foren/ubb/z4.gif) ![5 Unities](/foren/ubb/z5.gif) ![6 Unities](/foren/ubb/z6.gif) ![7 Unities](/foren/ubb/z7.gif) ![8 Unities](/foren/ubb/z8.gif) ![9 Unities](/foren/ubb/z9.gif) Nur für Steve08
Hallo, versuch mal das 2D zu 3D - Tool (RMK auf Menüleiste und aktivieren). Das ist mit etwas Eingewöhnung und der SWX ![SolidWorks](/foren/ubb/glossar.gif) -Hilfe ganz brauchbar. Und ansonsten gebe ich meine zahlreichen Vorrednern recht... Cheerio! ------------------ WISSEN IST MACHT - NIX WISSEN - MACHT AUCH NIX... Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
Krümmel Moderator Konstrukteur mit rotierter Vergangenheit
![](/foren/ubb/Admin1.gif) ![](/foren/ubb/Admin2.gif) ![](/foren/ubb/Admin3.gif) ![](/foren/ubb/Admin4.gif) ![](/foren/ubb/Admin5.gif) ![](/foren/ubb/Admin1.gif) ![](/foren/ubb/Admin2.gif) ![](/foren/ubb/Admin3.gif)
![](/foren/avatars/Krummel.gif)
![Schreiben Sie einen Gästebucheintrag für Krümmel](/foren/ubb/pmimages/gbu.gif) Beiträge: 6238 Registriert: 14.09.2008 Was mit SWX so alles geht ;-)
|
erstellt am: 07. Mai. 2010 19:19 <-- editieren / zitieren --> Unities abgeben: ![1 Unity (wenig hilfreich, aber dennoch)](/foren/ubb/z1.gif) ![2 Unities](/foren/ubb/z2.gif) ![3 Unities](/foren/ubb/z3.gif) ![4 Unities](/foren/ubb/z4.gif) ![5 Unities](/foren/ubb/z5.gif) ![6 Unities](/foren/ubb/z6.gif) ![7 Unities](/foren/ubb/z7.gif) ![8 Unities](/foren/ubb/z8.gif) ![9 Unities](/foren/ubb/z9.gif) Nur für Steve08

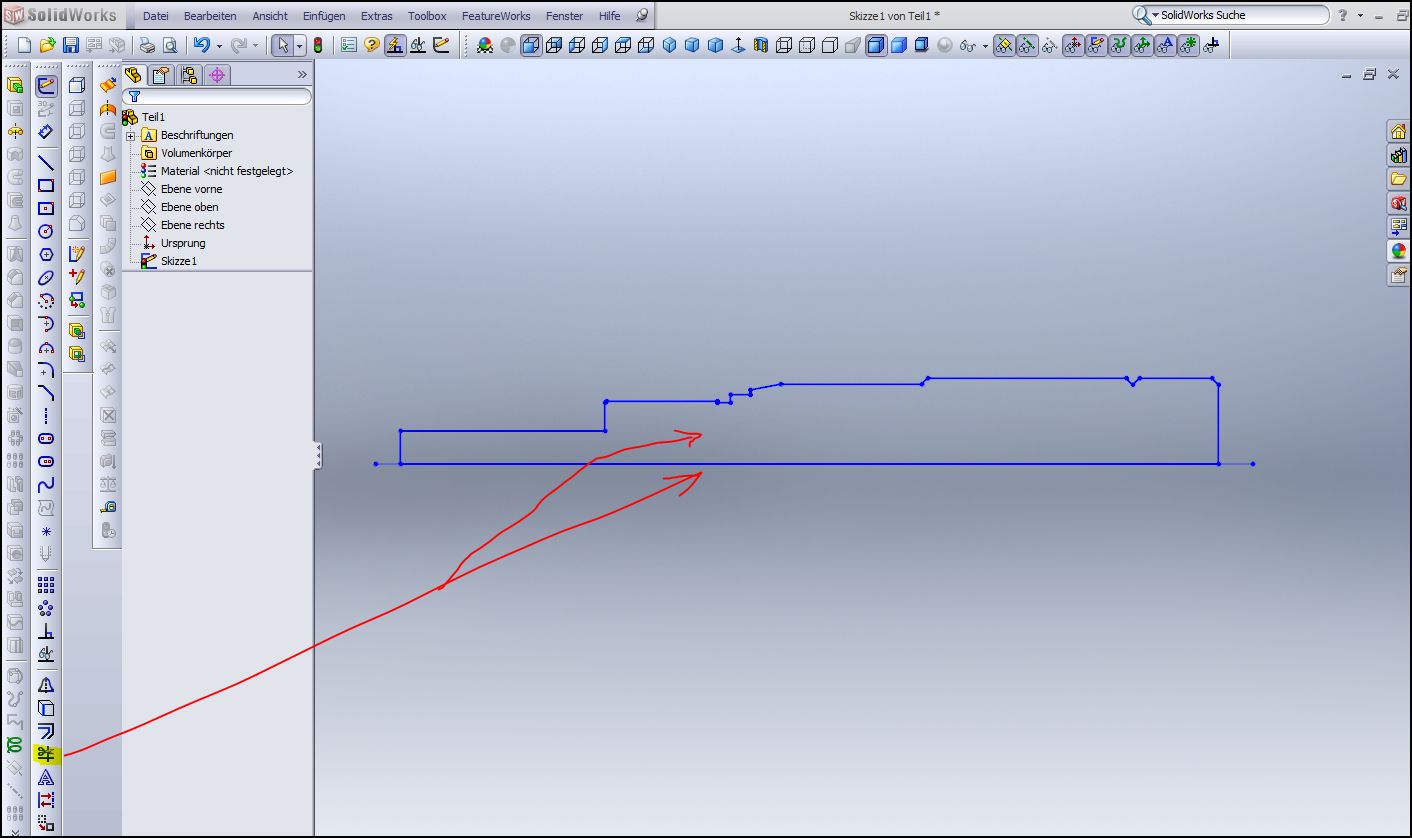

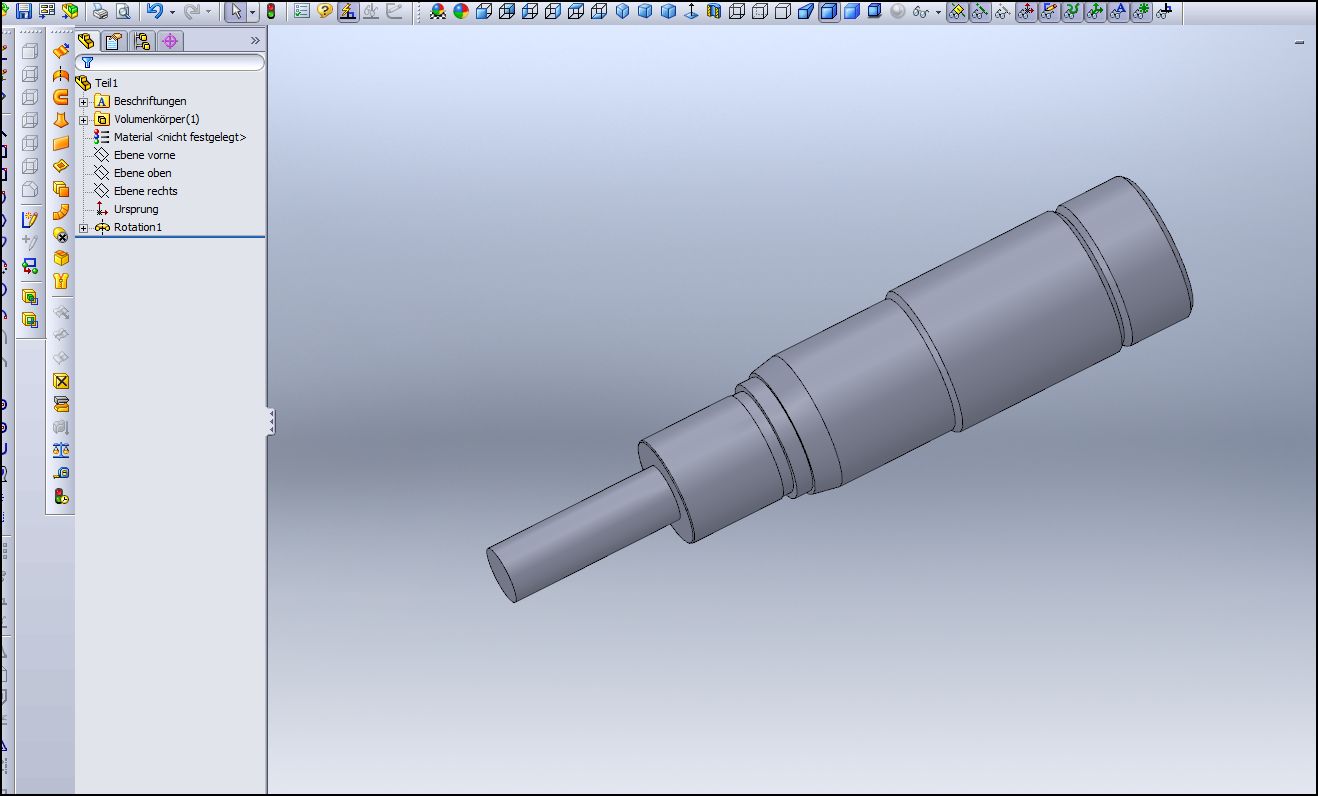

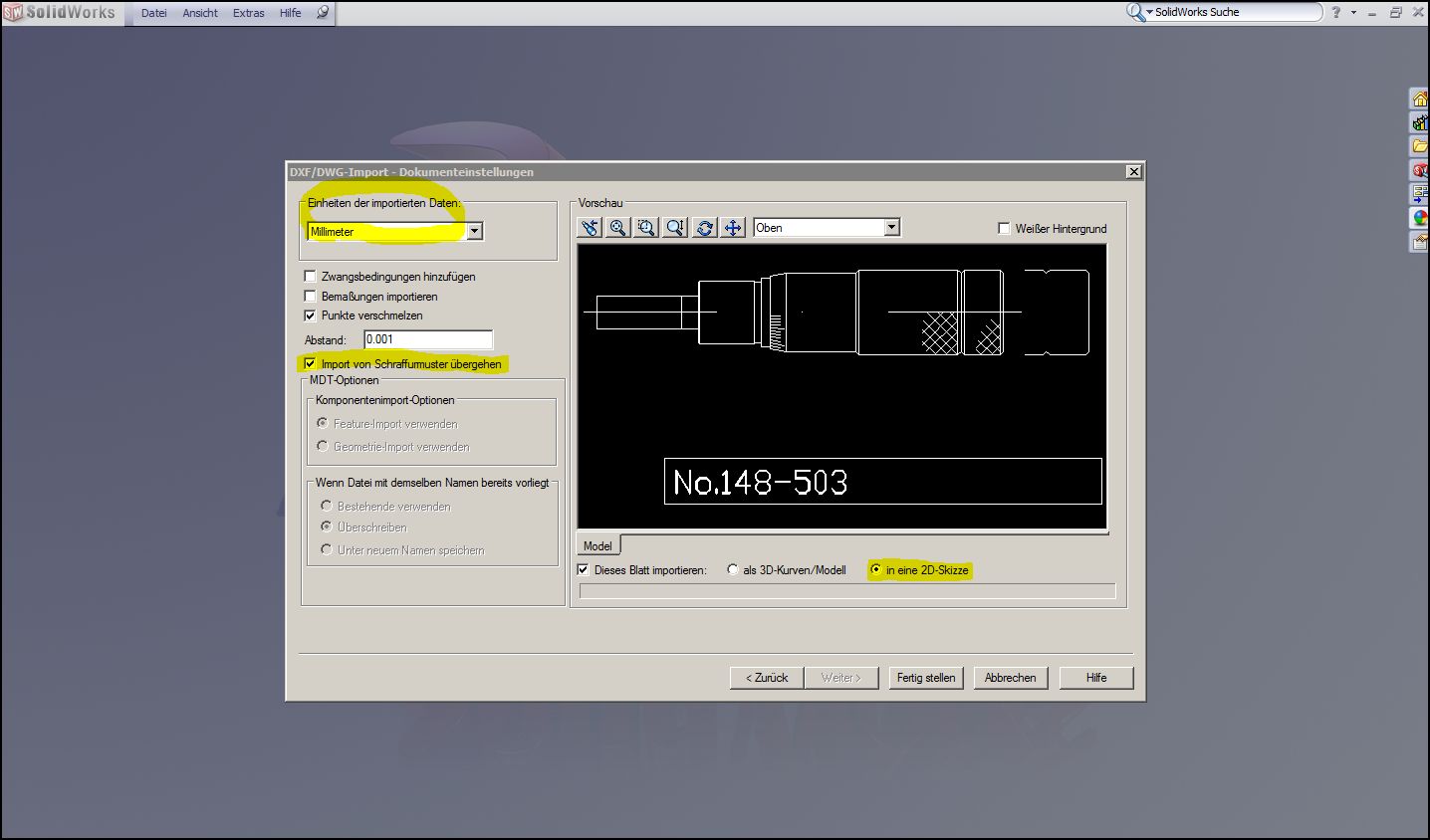

Hallo, importieren mit den Einstellungen Bild 1 Skizze mit dem Trimmwerkzeug bearbeiten bis es ausschaut wie Bild 2 Und sich über eine funktionierende Rotation freuen Bild 3 Das bekommst Du bestimmt auch hin! (Mit den Informationen des DXF ließe sich auch ohne weiteres eine bewegliche Baugruppe erstellen) (Du könntest quasi virtuell messen ) Viel Erfolg. MfG Andreas ------------------ Stillstand ist Rückschritt [Diese Nachricht wurde von Krümmel am 07. Mai. 2010 editiert.] [Diese Nachricht wurde von Krümmel am 07. Mai. 2010 editiert.] Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
ThoMay Ehrenmitglied V.I.P. h.c. Konstrukteur
![](/foren/avatars/ThoMay.gif)
![Schreiben Sie einen Gästebucheintrag für ThoMay](/foren/ubb/pmimages/gbu.gif) Beiträge: 5258 Registriert: 15.04.2007 SWX 2019 Windows 10 x64
|
erstellt am: 07. Mai. 2010 19:42 <-- editieren / zitieren --> Unities abgeben: ![1 Unity (wenig hilfreich, aber dennoch)](/foren/ubb/z1.gif) ![2 Unities](/foren/ubb/z2.gif) ![3 Unities](/foren/ubb/z3.gif) ![4 Unities](/foren/ubb/z4.gif) ![5 Unities](/foren/ubb/z5.gif) ![6 Unities](/foren/ubb/z6.gif) ![7 Unities](/foren/ubb/z7.gif) ![8 Unities](/foren/ubb/z8.gif) ![9 Unities](/foren/ubb/z9.gif) Nur für Steve08
|
