Liebe Forumsgemeinde,

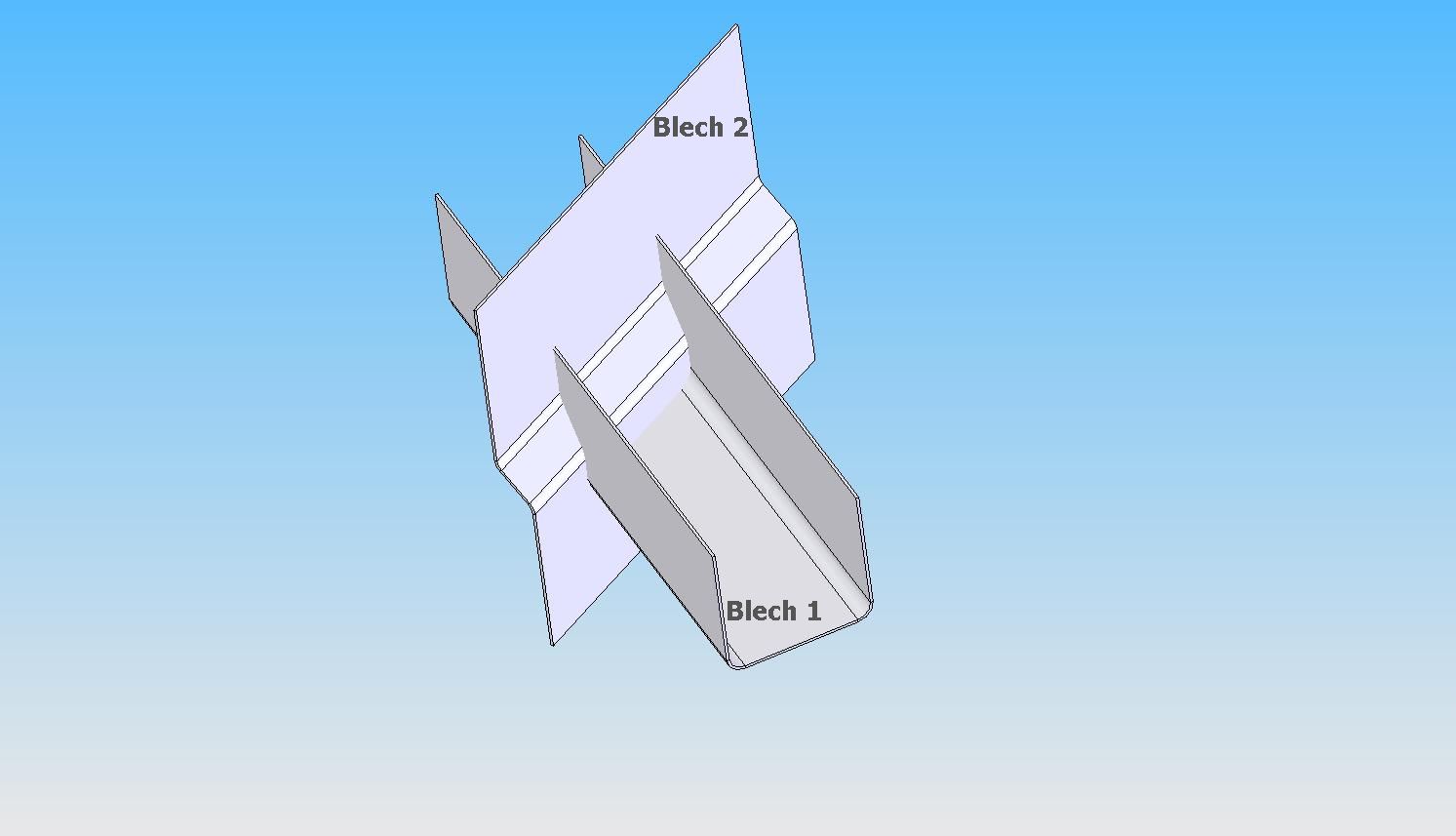

ist es möglich, in der Baugruppe in Blechteilen einen Schnitt durchzuführen mit Hilfe eines zweiten Blechteils. Im jpg-Beispiel soll Blech 1 bündig an Blech 2 angeschweißt werden.
Dazu muß es natürlich passend zugeschnitten werden.

Viele Grüße
Hans Ossien

SW 09

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Servus,

das ganze funktioniert in der Teileumgebung. Füge über Einfügen=> Teil dein zweites Blechteil ein. Dann schneidest du das erste mit dem 2. teil und schon hast du das gewünshcte Ergebnis.

Gruß
OLI

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Einfach Blech 1 in der Bgr. bearbeiten, auf der Endfläche von Blech 2 eine Skizze öffnen, geeignete Kanten übernehmen --> Schnitt durch alles, fertig.

Wichtig dabei: Der Haken bei "Normaler Schnitt" muß gesetzt sein, damit sich das Blechteil nachher korrekt abwickeln und schneiden läßt.

HTH

Ron

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---


Hallo Ron,

vielen Dank für den Tipp.
Aber das funktioniert nur, wenn Blech 2 ein gleichförmiges Profil ist.
Wie sieht es in anderen Fällen aus. Gibt es die Möglichkeit, Blech 1 mit einer Oberfläche oder mit einem anderen Volumenkörper mit beliebiger Form zu schneiden ?
Auf Partebene geht es ja, wenn auch umstaändlich. Geht das auch in der Baugruppe, also aus dem Zusammenbau heraus ?

Viele Grüße
Hans Ossien

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Hi,

Zitat:

---

Geht das auch in der Baugruppe, also aus dem Zusammenbau heraus

---

klaar, geht das - Stichwort FORMNEST.

Wie z.B. hier:
http://ww3.cad.de/foren/ubb/Forum2/HTML/015349.shtml

G.  thomas

------------------

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Hallo Thomas,

das war exakt der richtige Hinweis, vielen Dank.
Nur noch eine "Kleinigkeit": Wie bekomme ich die Formnestfunktion VOR das Biegefeature ?
Das Blechteil läßt sich sonst nicht abwickeln.

Viele Grüße
Hans Ossien

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Hi,

Zitat:

---

Wie bekomme ich die Formnestfunktion VOR das Biegefeature ?
Das Blechteil läßt sich sonst nicht abwickeln.

---

pack die "Bleche" zusammen und stelle hier rein - isch dann gucken.

G.   thomas

------------------

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Blechzuschnitt.zip

Hallo Thomas,

Nochmals herzlichen Dank für Deinen Einsatz.
Eine Beispiel-BG mit 2 Blechen ist angefügt.

Viele Grüße

Hans

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

SCHNITT.zip

Hi,

  keine Ahnung - im Anhang eine andere (zu Fuss) Möglichkeit...

G.  thomas

------------------

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

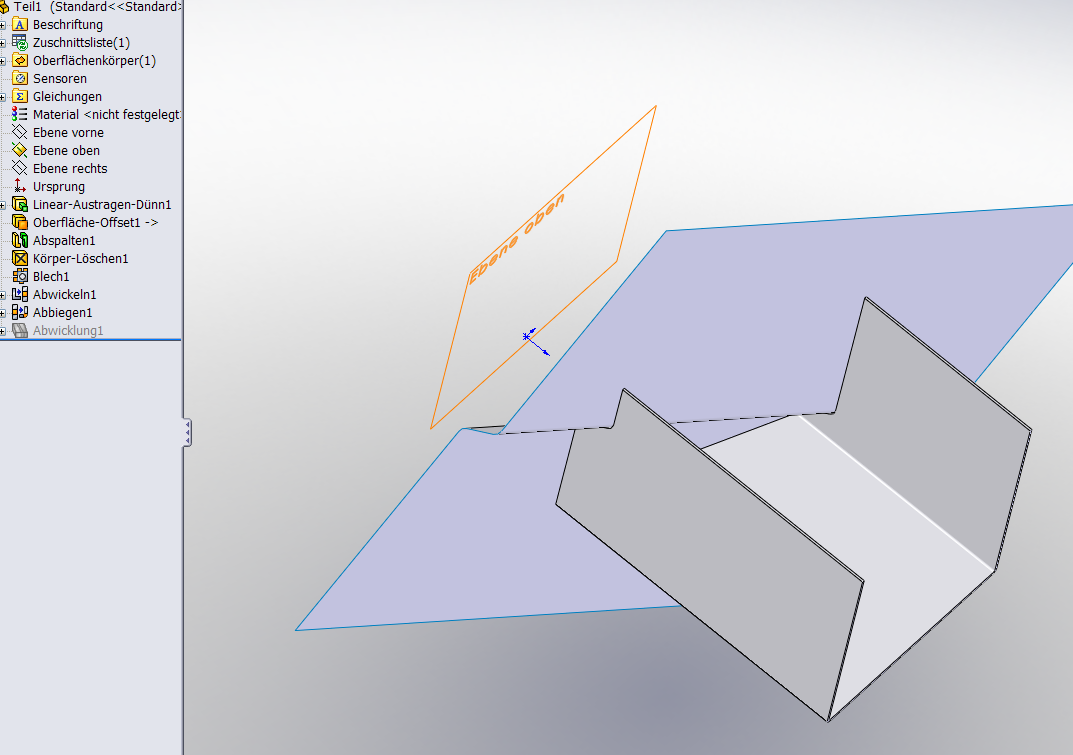

Wie wäre es hiermit?

Gruß, Klaus.

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

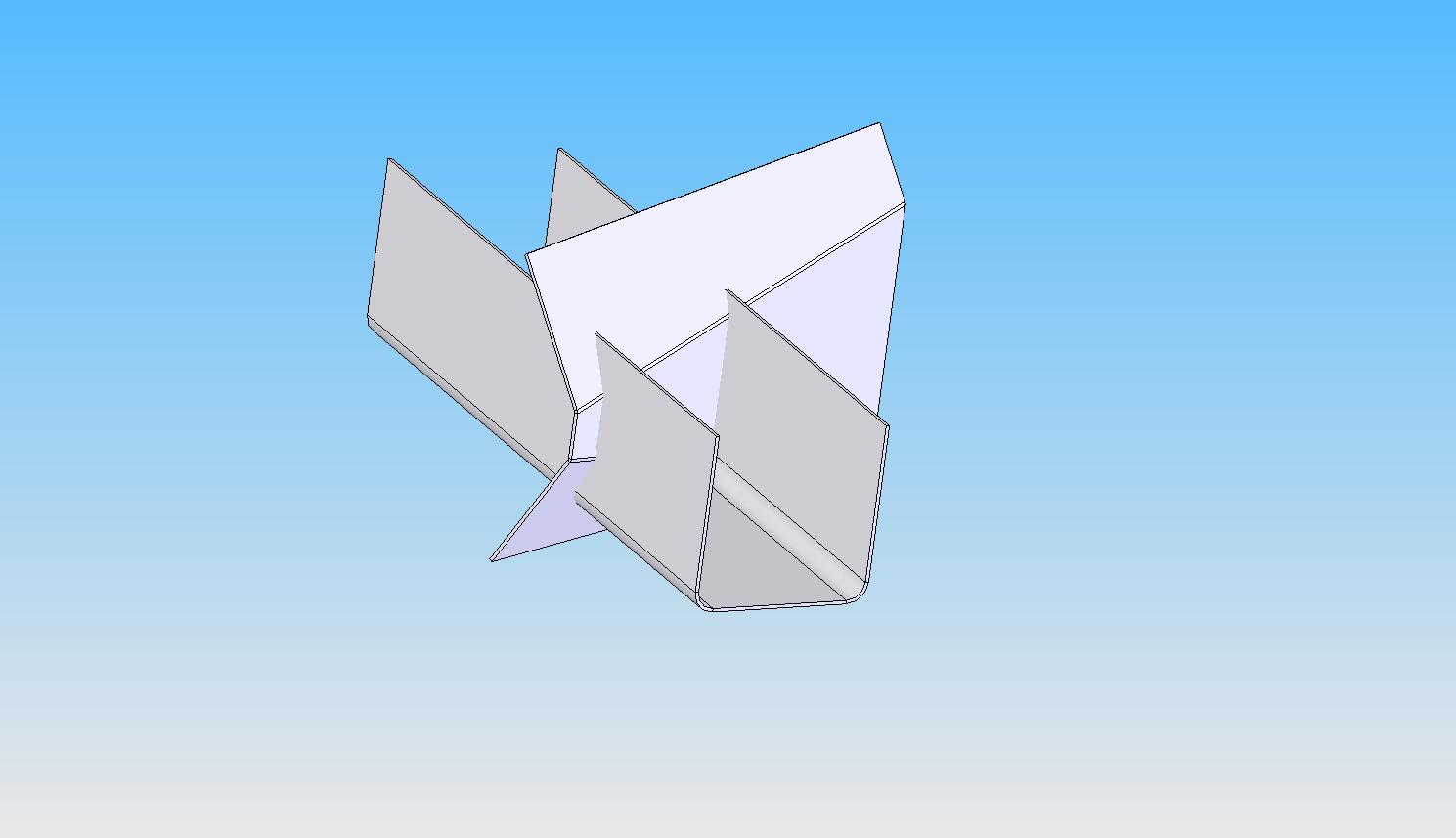

SW2009-Blechschnitt-RHess.zip

Hallo Ossi-Hans,

hier ein ZIP-Päckchen mit einer Lösung. Ich würde kein Formnest für diese einfache Aufgabe nehmen, weil es zu viel Performace benötigt. So einfach wie möglich, so aufwendig und performanceintesiv wie nötig. . Aber das ist ja Ansichtssache.

MFG Robert Hess.

------------------
"Wir haben doch keine Zeit". Doch. Die muß man sich manchmal nehmen um Vorwärts zu kommen.

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Es ging ihm um eine Lösung mit beliebigen Körpern. Das haißt die Störkontur ist nicht immer linear ausgetragen. Bei meiner Variante ist es egal, es könnte auch ein Kegel sein.

Allerdings muss man sich davon frei machen, nicht sofort das Teil als Blechteil zu konstruieren. Ich mache das immer ganz gern, da man mehr Freiheitsgrade hat. Danach kann man ja immer noch das Blechfeature einfügen, wenn es nötig ist.

Gruß, Klaus.

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Hallo Klaus,

es gibt immer mehrere Möglichkeiten nach Rom. Hier in diesem Fall habe ich aber nichts von "beliebigen Körpern" oder "nicht linear ausgetragene Kontur" gelesen. Darum ist das in meinen Augen die schnellste und einfachste Lösung. Warum sollte ich es aufwendiger machen?

MFG Robert Hess.

P.S: Ist die Störkontur nicht linear ausgetragen suche ich mir halt dafür eine saubere Lösung mit dem halt notwenigen Aufwand. Das könnte fertigungstechnisch noch ganz anders aussehen.

------------------
"Wir haben doch keine Zeit". Doch. Die muß man sich manchmal nehmen um Vorwärts zu kommen.

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Hi Klaus,

ja, klaar, so geht es dann... Danke.

G.  thomas

------------------

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Aus sportlichem Ehrgeiz?  Ansonsten gebe ich Dir recht.

Ich hatte mich auch schon mal damit befassen müssen, dass ein Absaugtrichter im Bereich Eckig nach Rund ein anderes Blech mit Abkantungen in dem Bereich durch dringen musste. Das hatte ich mit dieser Methode gelöst.

Gruß, Klaus.

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Hi,

was mich gewundert hat, dsß es hier (Kegel und Vierkantrohr) noch ging
http://ww3.cad.de/foren/ubb/Forum2/HTML/015349.shtml

Hab noch mal geprüft - selbst wenn ich das besagte Teil auch als Ausformung mahe - funzt nicht.

G.  thomas

------------------

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Hallo Klaus,

Du hasttest doch Recht. Hatte einen Antwort von Ossi-Hans überlesen. Da wollte er die Möglichkeit bei einen nicht gleichförmigen Körper auch wissen. Sorry. Habe ich total übersehen . Warum auch immer?

MFG Robert Hess.

------------------
"Wir haben doch keine Zeit". Doch. Die muß man sich manchmal nehmen um Vorwärts zu kommen.

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Vielen Dank an alle,

die beste Möglichkeit ist die Formnestfunktion.
Allerdings muß dann das Blechfeature anschließend eingefügt werden, damit eine Abwicklung erstellt werden kann.

Viele Grüße
Hans
