Thema: Splint erstellen (7701 mal gelesen)
|
Schmankerl Mitglied Student Maschinenbau
Beiträge: 122 Registriert: 16.11.2009 Toller Computer, Intel Core i3 2.93GHz, GGB Ram, ATI Radeon HD 5970,Win7, Solidworks 2010 Education Edition
|
erstellt am: 30. Jan. 2010 14:50 <-- editieren / zitieren --> Unities abgeben:

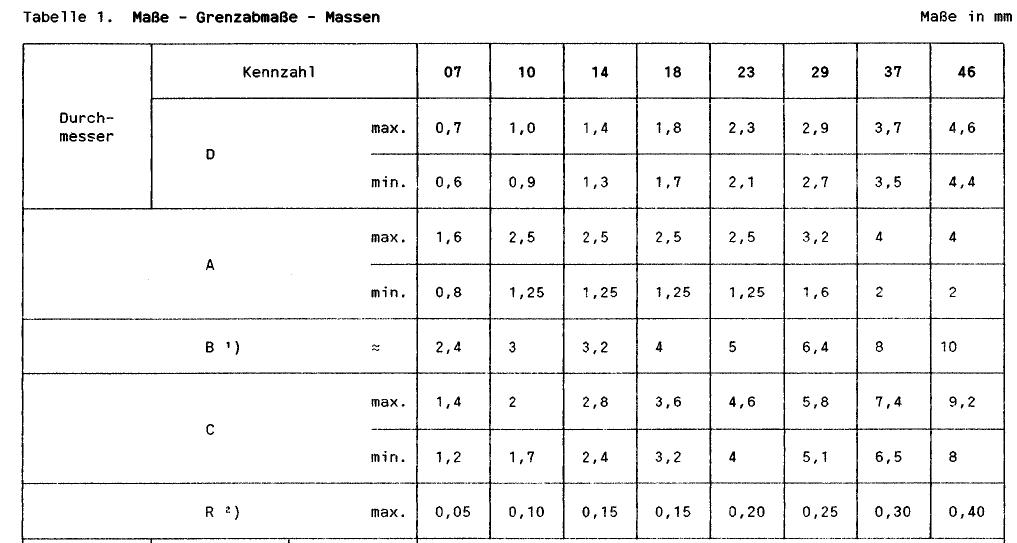

Hallo miteinander, habe ein riesen Problem: Schaffe es nicht einen Splint herzustellen. Und zwar nach der Norm DIN EN 2367. (Bilder der Norm sind angehängt). Habe im Forum etwas von "Bahnkurve" und so gehört, aber das ist für mich ziemlich verwirrend wie man das angeht. Also mein Loch in der Schraube, wo der Splint durchgeht, ist 1,5mm dick, das heißt laut Norm kommt ja der Splint mit der Durchmesserkennzahl 14 in Frage. Die Länge kann ja dann noch beliebig nach Norm variiert werden. Habe mal die Datei eines anderen Splints mit anderer Norm hochgeladen. Leider kann ich die Datei nicht entsprechend auf meine Maße/Norm abändern, da fehlt mir iwie die Kompetenzt in SW. Hänge sie aber trotzdem mal mit an, falls mir da jemand helfen kann? Ich möchte den Splint nachher in eine Kronenmutter packen, d.h. ich müsste den Splint nachher noch richtig hinbiegen, da düfte ja dann über die Baugruppe möglich sein? Also wäre super wenn mir a) jemand helfen könnte wie ich das angehe oder b) mir jemand den hochgeladenen Splint an meine Norm anpassen könnte, falls das nicht zu viel verlangt ist. Ansonsten eben Variante a) da wäre ich auch glücklich drüber... Besten Dank und schönen Samstag noch
Gruß Tobi Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
Schmankerl Mitglied Student Maschinenbau
Beiträge: 122 Registriert: 16.11.2009 Toller Computer, Intel Core i3 2.93GHz, GGB Ram, ATI Radeon HD 5970,Win7, Solidworks 2010 Education Edition
|
erstellt am: 30. Jan. 2010 14:55 <-- editieren / zitieren --> Unities abgeben:
|
Krümmel Moderator Konstrukteur mit rotierter Vergangenheit
Beiträge: 6238 Registriert: 14.09.2008 Was mit SWX so alles geht ;-)
|
erstellt am: 30. Jan. 2010 15:02 <-- editieren / zitieren --> Unities abgeben: Nur für Schmankerl
|
Schmankerl Mitglied Student Maschinenbau
Beiträge: 122 Registriert: 16.11.2009 Toller Computer, Intel Core i3 2.93GHz, GGB Ram, ATI Radeon HD 5970,Win7, Solidworks 2010 Education Edition
|
erstellt am: 30. Jan. 2010 18:03 <-- editieren / zitieren --> Unities abgeben:
Zitat: Hallo,schneide den Splint mit linearem Schnitt über der Welle ab übernimm mit Elemente übernehmen die Kontur in eine Skizze , dann in einer anderen Skizze eine dem umbiegen entsprechende Bahn erstellen und mit Aufsatz Basis ausgetragen die Kontur gebogen austragen! MfG Krümmel
Ja das ist genau was ich gemeint habe, was ich nicht so verstehe mit der Kontur und Bahn...Und wie die Grundskizze sein muss damit ich den Splint überhaupt auf "Bahn"bringen kann?
Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
Krümmel Moderator Konstrukteur mit rotierter Vergangenheit
Beiträge: 6238 Registriert: 14.09.2008 Was mit SWX so alles geht ;-)
|
erstellt am: 30. Jan. 2010 18:13 <-- editieren / zitieren --> Unities abgeben: Nur für Schmankerl
|
Schmankerl Mitglied Student Maschinenbau
Beiträge: 122 Registriert: 16.11.2009 Toller Computer, Intel Core i3 2.93GHz, GGB Ram, ATI Radeon HD 5970,Win7, Solidworks 2010 Education Edition
|
erstellt am: 31. Jan. 2010 11:27 <-- editieren / zitieren --> Unities abgeben:
Hmm habe versucht die Datei herunterzuladen und in SW zu öffnen, aber iwie funzt das nicht, muss ich die Datei, die bei mir nur als Textdatei angezeigt wird, noch iwie umbennen?wenn ja wie? danke und grüßlis Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
GuidoCAD Mitglied
Beiträge: 202 Registriert: 27.11.2009 SolidWorks Premium 2013 SP 5.0 (de) Win7 Pro N SP 1 (de)
|
erstellt am: 31. Jan. 2010 18:56 <-- editieren / zitieren --> Unities abgeben: Nur für Schmankerl
Hallo Tobi, kann es sein, dass auf Deinem Rechner bekannte Dateinamenserweiterungen nicht angezeigt werden? Dies kannst Du umstellen. Hierzu in der Menüleiste des Explorers unter "Extras" => "Ordneroptionen" das gleichnamige Dialogfeld aufrufen. In diesem Dialogfeld die Registerkarte "Ansicht" auswählen und in der darin befindlichen Liste der erweiterten Einstellungen den Haken im Kontrollkästchen vor "Erweiterungen bei bekannten Dateitypen ausblenden" entfernen. Danach müsstest Du die Datei als "*.txt" sehen und entsprechend umbenennen können. Mit freundlichen Grüßen Guido
Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
Krümmel Moderator Konstrukteur mit rotierter Vergangenheit
Beiträge: 6238 Registriert: 14.09.2008 Was mit SWX so alles geht ;-)
|
erstellt am: 31. Jan. 2010 19:06 <-- editieren / zitieren --> Unities abgeben: Nur für Schmankerl
|
Schmankerl Mitglied Student Maschinenbau
Beiträge: 122 Registriert: 16.11.2009 Toller Computer, Intel Core i3 2.93GHz, GGB Ram, ATI Radeon HD 5970,Win7, Solidworks 2010 Education Edition
|
erstellt am: 31. Jan. 2010 20:10 <-- editieren / zitieren --> Unities abgeben:
Danke für den Tipp, hat funktioniert... die Sache ist mir irgendwie zu heikel, da verstehe ich nicht wirklich viel wie das mit den ganzen Ebenen etc. gemacht wurde, und leider kann ich den Splint nicht direkt auf meine Bedürfnisse anpassen, da sobald ich vorne den Radius schon ändere tausend Fehlermeldungen hervorhüpfen, weil wohl alles miteinander verknüpft ist.. das klingt wohl etwas unverschämt, aber falls es doch jemanden gibt der Spaß daran hat mir den Splint anzupassen auf meine Norm, wäre das fantastisch schönen abend noch Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
Krümmel Moderator Konstrukteur mit rotierter Vergangenheit
Beiträge: 6238 Registriert: 14.09.2008 Was mit SWX so alles geht ;-)
|
erstellt am: 31. Jan. 2010 22:15 <-- editieren / zitieren --> Unities abgeben: Nur für Schmankerl
Hallo, da sind auch noch 2 Zip Dateien zum herunterladen! Anschauen und nachbauen. (Um ein gebogenes Profil auszutragen benötigst Du ein Profil(Form der Austragung) und eine Bahn(Zieh durch Deine Skizze Norm 4 eine Mittellinie lösch den Rest weg und Du hast Deine Austragungsbahn!) MfG Andreas
------------------ Stillstand ist Rückschritt Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
Schmankerl Mitglied Student Maschinenbau
Beiträge: 122 Registriert: 16.11.2009 Toller Computer, Intel Core i3 2.93GHz, GGB Ram, ATI Radeon HD 5970,Win7, Solidworks 2010 Education Edition
|
erstellt am: 02. Feb. 2010 18:00 <-- editieren / zitieren --> Unities abgeben:
So, juhu habe es mit dem Splint geschaft, ihn zumindest zu erstellen. Nun ist noch das Problem mit dem Biegen: Und zwar möchte ich ihn um meine Kronenmutter biegen, und habe ihn dazu auch so in meine Kronenmutter und durch meine Schraube gelegt (bzw. verknüpft), dass die Öse eben schön anliegt an der Kronenmutter. Das Biegen wollte ich eigentlich nun in der Baugruppe selbst durchführen (via Bahn), jedoch habe ich da nun soviele Verknüpfungen zum Profil des Splints, dass das schwer wird. Ich lade mal meine Baugruppe hoch, vielleicht fällt euch ja ein wie ich da am Besten vorgehen könnte um ihn zu Biegen. Vielen Dank für eure Hilfe nochmals! Top Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
Krümmel Moderator Konstrukteur mit rotierter Vergangenheit
Beiträge: 6238 Registriert: 14.09.2008 Was mit SWX so alles geht ;-)
|
erstellt am: 02. Feb. 2010 21:34 <-- editieren / zitieren --> Unities abgeben: Nur für Schmankerl
Hallo Schmankerl, Du musst mit Pack and Go zippen! Sonst ist Deine hochgeladene BG hohl. (die parts gehen dann nicht mit und beim öffnen schaust auf einen leeren Bildschirm ) MfG Andreas
------------------ Stillstand ist Rückschritt Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
Schmankerl Mitglied Student Maschinenbau
Beiträge: 122 Registriert: 16.11.2009 Toller Computer, Intel Core i3 2.93GHz, GGB Ram, ATI Radeon HD 5970,Win7, Solidworks 2010 Education Edition
|
erstellt am: 02. Feb. 2010 23:07 <-- editieren / zitieren --> Unities abgeben:
|
Krümmel Moderator Konstrukteur mit rotierter Vergangenheit
Beiträge: 6238 Registriert: 14.09.2008 Was mit SWX so alles geht ;-)
|
erstellt am: 03. Feb. 2010 00:17 <-- editieren / zitieren --> Unities abgeben: Nur für Schmankerl
|
