Hallo zusammen,

habe hier ein Problem und zwar muss ich einen Splint in eine Zeichnung einfügen, der umgebogen sein muss. Leider ist das Normteil aus der Toolbox gerade. Ich habe schon versucht den manuell umzubiegen ... also eine Zeichnung anzufügen. Leider krieg ich das nicht auf die Reihe ...

Vielleicht kann mir jemand helfen ... der Splint soll übrigens 5x32 sein

MfG

Sascha

------------------
Ich habe keine Lösung, aber ich bewundere das Problem!

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Hallo,

schneide den Splint mit linearem Schnitt über der Welle ab
übernimm mit Elemente übernehmen die Kontur in eine Skizze , dann
in einer anderen Skizze eine dem umbiegen entsprechende Bahn erstellen
und mit Aufsatz Basis ausgetragen die Kontur gebogen austragen!

MfG
Krümmel

------------------
Stillstand ist Rückschritt

[Diese Nachricht wurde von Krümmel am 04. Nov. 2009 editiert.]

[Diese Nachricht wurde von Krümmel am 04. Nov. 2009 editiert.]

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Splint_DIN_94_5x32__17_.sldprt.txt

bitte schön. Da ich die Länge nicht wusste, habe ich einfach so erstellt. Wenn nicht passt, dann bitte melden.

------------------
Unmögliches wird sofort erledigt, Wunder dauern etwas länger

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Hallo,

Respekt, mit nur drei unterschiedlichen Features und ein paar Ebenen
lässt sich auch einiges bewerkstelligen!

10ÜS

MfG
Krümmel

------------------
Stillstand ist Rückschritt

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

splintumbiegen.zip F2_018750_1.JPG

Nochmal Hallo,

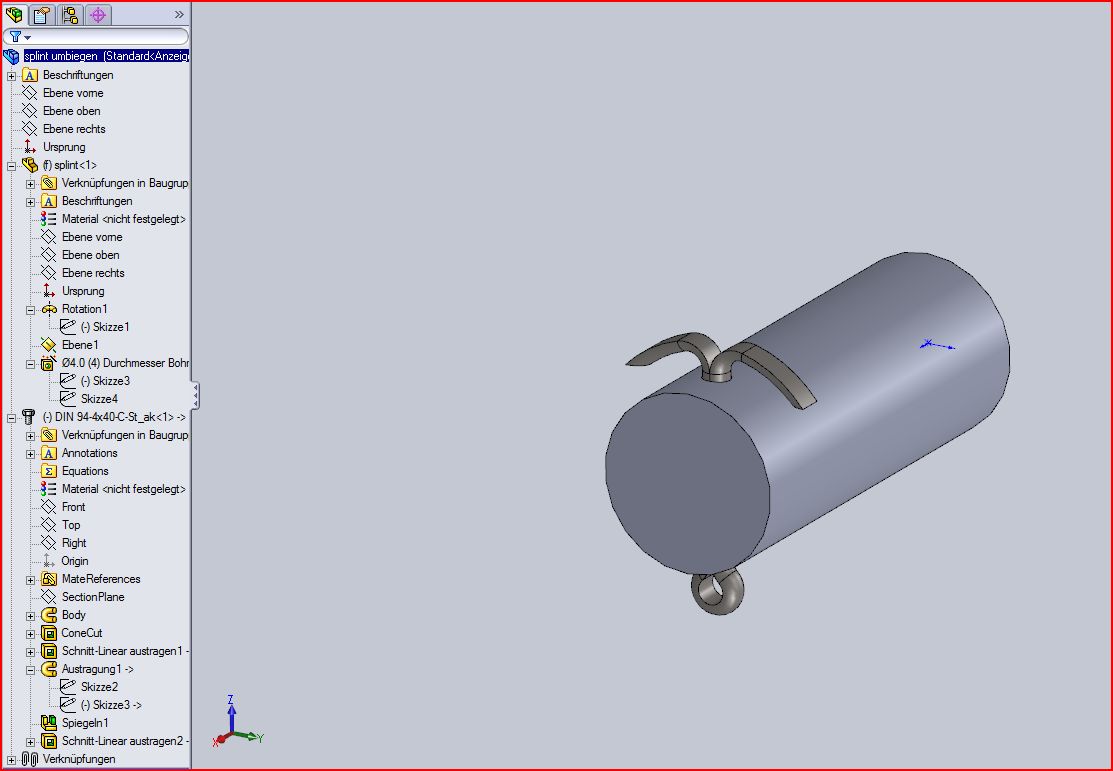

hatte eigentlich an sowas gedacht

MfG
Krümmel

------------------
Stillstand ist Rückschritt

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Kurzer Einwand vom Klug******er:
Splinte werden nach Norm beim Einbau nur jeweils 15...30° aufgebogen, um eine Demontage leichter zu machen. Für die eigentliche Sicherungsfunktion ist, wenn man sich das genau überlegt, das 15°-Aufbiegen voll ausreichend. Beim üblichen Andremmeln an die Welle können Anrisse im Splintmaterial entstehen.

Ich habe aber noch nie einen eingebauten Splint gesehen, der nicht voll aufgebogen ist. Dadurch muss man den jedesmal komplett ersetzen. Ich habe aber manchmal keinen passenden zur Hand; oder eigentlich ist der zwei Räume weiter, also mit absolut unannehmbaren Wegen verbunden. Also kloppe ich den alten halbwegs gerade und wieder ins Loch. Und denke noch 0,5 Sekunden daran, dass das nun wirklich nicht so sicher und professionell ist.

Wollt' ich nur mal so sagen.
FF, Gerd

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Kurzer Einwand vom Klug******er:
Splinte werden nach Norm beim Einbau nur jeweils 15...30° aufgebogen, um eine Demontage leichter zu machen. Für die eigentliche Sicherungsfunktion ist, wenn man sich das genau überlegt, das 15°-Aufbiegen voll ausreichend. Beim üblichen Andremmeln an die Welle können Anrisse im Splintmaterial entstehen.

Ich habe aber noch nie einen eingebauten Splint gesehen, der nicht voll aufgebogen ist. Dadurch muss man den jedesmal komplett ersetzen. Ich habe aber manchmal keinen passenden zur Hand; oder eigentlich ist der zwei Räume weiter, also mit absolut unannehmbaren Wegen verbunden. Also kloppe ich den alten halbwegs gerade und wieder ins Loch. Und denke noch 0,5 Sekunden daran, dass das nun wirklich nicht so sicher und professionell ist.

Wollt' ich nur mal so sagen.
FF, Gerd

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Vielen DAnk an alle für die schnelle Antwort!

Und jeweils 10 pkt für die astreinen lösungen =)

MfG
Sascha

------------------
Ich habe keine Lösung, aber ich bewundere das Problem!

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

[QUOTE]Ich habe keine Lösung, aber ich bewundere das Problem![/QUOTE]

10 U`s!

------------------
Gruß,
Walter

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Splinte.jpg Splinte.zip

Hallo Sascha,

im Anhang 2 Stifte, 1x gespreizt, 1x gebogen.

Ich habe die Splinte so erstellt, dass jeweils in Skizze „Bahn“ nur die Werte für Bohrungslänge (D4@Bahn)  bzw. Wellen-Ø (D6@Bahn)  eingegeben werden müssen. Die Splinte passen ihre Form und Position automatisch an. Auch der Spreizwinkel kann geändert werden.

Zur schnellen Info, welcher Wert gerade vorgegeben ist, steht jeweils unterhalb von „Gleichungen“ Bohrungslänge = ..  bzw. Wellen-Ø = ..

------------------
Gruß,
Walter

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Zitat:

---

Original erstellt von wago:
[QUOTE][b]Ich habe keine Lösung, aber ich bewundere das Problem![/QUOTE]

10 U`s!

[/B]

---

Ein Splint umbiegen, dazu geht man in die Werkstatt und nimmt ne Spitzzange, sowas braucht man doch im CAD nicht oder doch?  wozu denn nur

------------------
Programming today is a race between software engineers striving to build bigger
and better idiot-proof programs, and the Universe trying to produce bigger and better idiots.

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Hallo,

Zitat:

---

sowas braucht man doch im CAD nicht oder doch?  wozu denn nur

---

Wir wollen doch die Realität abbilden im 3D CAD oder?

Wenn man sich den Splint an einer rotierenden Welle mit beschränktem
Einbauraum vorstellt  macht eine genaue Darstellung für mich durchaus Sinn!

Da bekommt dann auch die Frage nach 15 Grad oder ganz umgebogen ihren Sinn.

MfG
Krümmel

------------------
Stillstand ist Rückschritt

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Hallo Krümmel und Walter,
habt ihr eure Splinte schon an Stefan zur Aufnahme in die Bibliothek geschickt?

Wenn ich evtl. in 2 Jahren so einen Splint benötige, müsste ich nicht mehr lange suchen.

Sieht richtig gut aus.

Grüße, Andi

------------------
Hast du kein Problem?
Such dir eins. ( Und löse es )

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

10 Punkte für die weitere Lösung

MfG
Sascha

vielen dank an alle...

P.S.: Ich brauch das für meinen strengen Prof...  der will das dingen im eingebauten zustand ....

------------------
Ich habe keine Lösung, aber ich bewundere das Problem!

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Bei der Suche nach einem Splint für meine Darstellungstechnikaufgabe (Studium Luft- und Raumfahrttechnik, Uni Stuttgart) bin ich auch diesen Thread gestoßen...

Ich bin auf der Suche nach einem Splint der Klasse EN2367 - 230 10, also einem luftfahrtzugelassenen Splint der Länge 10mm und einem Durchmesser von 2,3mm.
Leider konnte ich die oben zur Verfügung gestellten Splinte nicht entsprechend ändern (->Fehlermeldung im Neuaufbau).

Viele Grüße,
Stefan

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Entschuldigung, richtig ist: EN2367 - 230 14. Also 14mm im Durchmesser.

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---


Hallo,

dann zieh Dir mal den aus der Toolbox ,
der lässt sich einfach anpassen!

MfG
Krümmel

------------------
Stillstand ist Rückschritt

[Diese Nachricht wurde von Krümmel am 04. Jan. 2010 editiert.]

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP
