Bei unseren gelöteten Werkzeugen müssen wir die Ausspitzung in der Baugruppe konstruieren, was leider als Baugruppenfeature mühsam ist und Baugruppenfeatures im späteren Verlauf etwas einschränkend wirken können.

Jetzt suche ich ein Feature das wie "Vereinigen" funktioniert, mir aber ein Multibodypart erstellt. Hat sowas jemand schonmal gesehn? Oder ne Idee wie ich das mit Umwegen hinkriegen könnte? (Speichern unter sldprt gilt nicht, weil ja da die Referenzen weg sind).

viele Grüße
Andy

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Wenn ich dich richtig verstanden habe, fallen mir zwei Wege ein:

1.) Ein Mehrkörperteil erzeugen und später aus den Körpern eine Baugruppe zusammenstellen lassen. Abspalten heißt das Feature, siehe auch in der Hilfe Körper spalten und speichern.

2.) Ganz normal das Einzeilteil konstruieren, kann auch ein Mehrkörperteil sein. Anschließend eine neue Baugruppe erzeugen und das Einzelteil als Hülle einfügen. Jetzt die gewünschten Einzelteile ausarbeiten.

Methode 2 ist aufwändiger, dafür kann aber im Hüllenteil komplizierte Features  unterdrücken oder weglassen und erhält in der verbauten Baugruppe eine bessere Leistung. Ich benutze diese Methode gern für geschweißte Bleche.

Siehe auch http://ww3.cad.de/foren/ubb/uploads/riesi/Blechteile.pdf

Gruß, Klaus.

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Hi, Danke dir beide Ansätze klingen erstmal ganz gut.
Leider muss ich mit einer Baugrupe anfangen da wir unseren Schaft dort einfügen und dann vereinigen, d.h. bei Variante 1 hätte ich dann zwei Baugruppen, und seltsame Referenzen. Und ich müsste die ganze bisherige Arbeitsweise wieder umschmeissen.
Irgendwie fehlt mir immernoch eine "ein bis zwei Klick Lösung", da die Konstrukteuere teils mehrere Werkzeuge pro Tag konstruieren müssen.

Werde mir die zweite Variante auch noch anschauen sobald ich Zeit finde, "kompliziert" schreckt mich aber irgendwie schon ab :-(.

Naja, ich bin ja schon froh überhaupt ne Lösung zu haben!
Wenn jemand was einfacheres weiß bin ich noch frooooher.

Irgendwie habe ich auch in Erinnerung dass ich in der Baugruppe früher "Teil bearbeiten" konnte und trotzdem einstellen konnte welche TeIle betroffen sein sollen. Aber leider trügt mich da scheinbar meine Erinnerung :-(

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Wenn ich das richig verstehe, dann gibt es den Schaft und es soll etwas dran konstruiert werden, was als komplettes Einzelteil einfacher ginge, später aber eine separate Einzelteilzeichnung bekommen sollte?

Dann würde ich den Schaft kopieren, ales in einem Teil *dran* konstruieren und den Schaft als Körper löschen. Dann hast Du zwei Teile, die Du fixiert in eine Baugruppe positionieren könntest.

Kannst Du ein Bildschirmfoto einstellen, damit ich einen genauere Vorstellung davon bekomme, was ihr vor habt?

Gruß, Klaus.

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---


Den Schaft bauen wir in der Baugruppe ein und vereinigen ihn dann, das ist zwar gefühlt nicht korrekt, dafür können wir den Schaft jederzeit über "Komponente tauschen" beliebig auswechseln. Ausserdem hat man nicht jedes mal die Features vom Schaft dabei

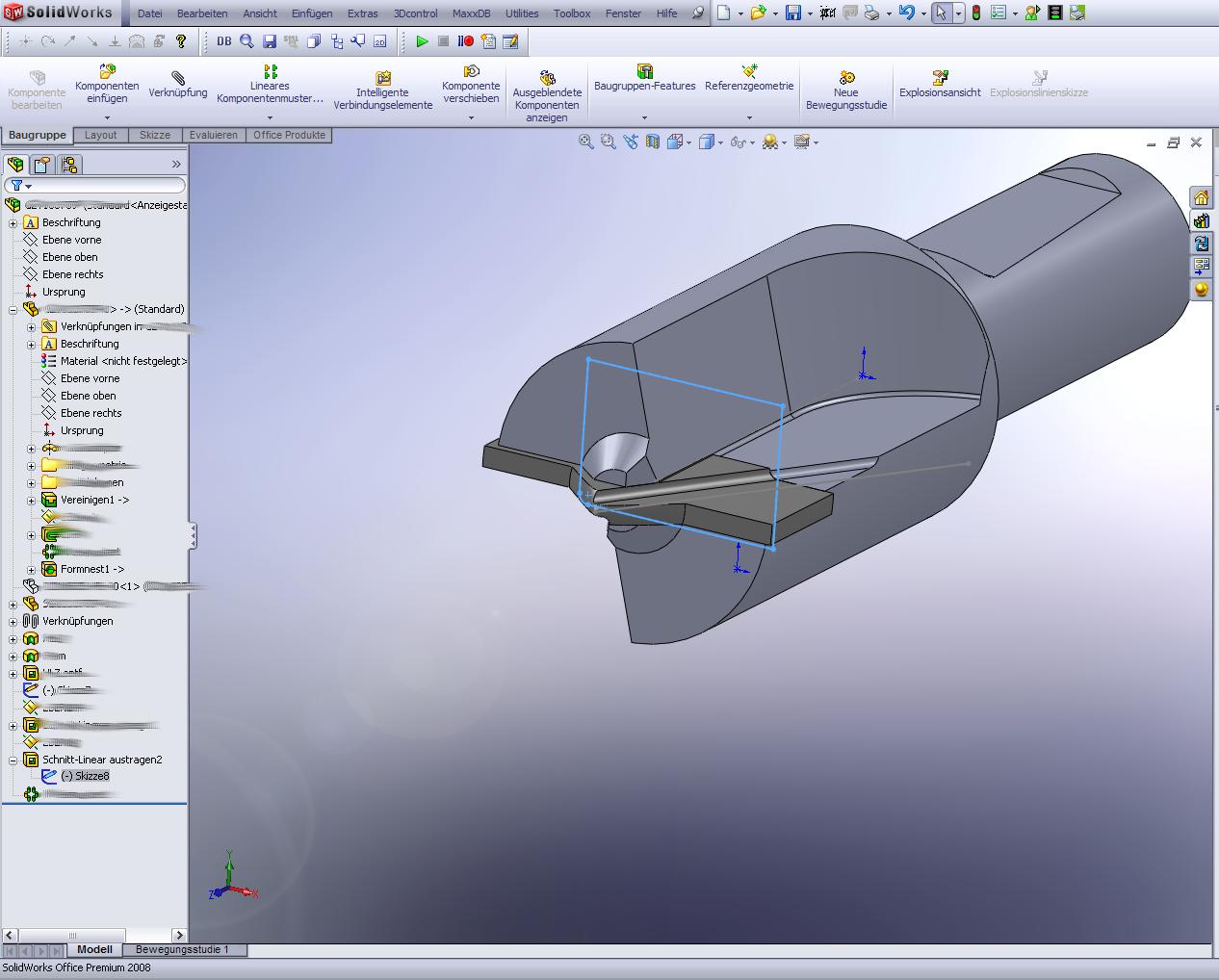

Im Bild habe ich mal die Skizze markiert um die es geht (ist technisch nicht korrekt, soll ja aber nur das Prinzip zeigen. Es gibt auch noch einige andere Situationen bei denen die Sache so abläuft).
Problem ist dass es ein Baugruppenfeature ist, mit dem es mir einfach an Flexibilität fehlt. Z.b. Eine Einzelteilzeichnung ist nicht möglich, das hast du schon richtig erkannt.
Die Platte vorne dran wird übrigens eingelötet. (Ist anfangs einfach ein rechteck). Danach wird die Spitze (wie zu sehen) und die Ausspitzung, etc. geschliffen.

So, das trägt hoffentlich zum Verständnis bei. Manchmal habe ich das Gefühl ich steh einfach nur verdammt fest auf dem Schlauch und in Wahrheit ist es ganz einfach....

viele Grüße Andy

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

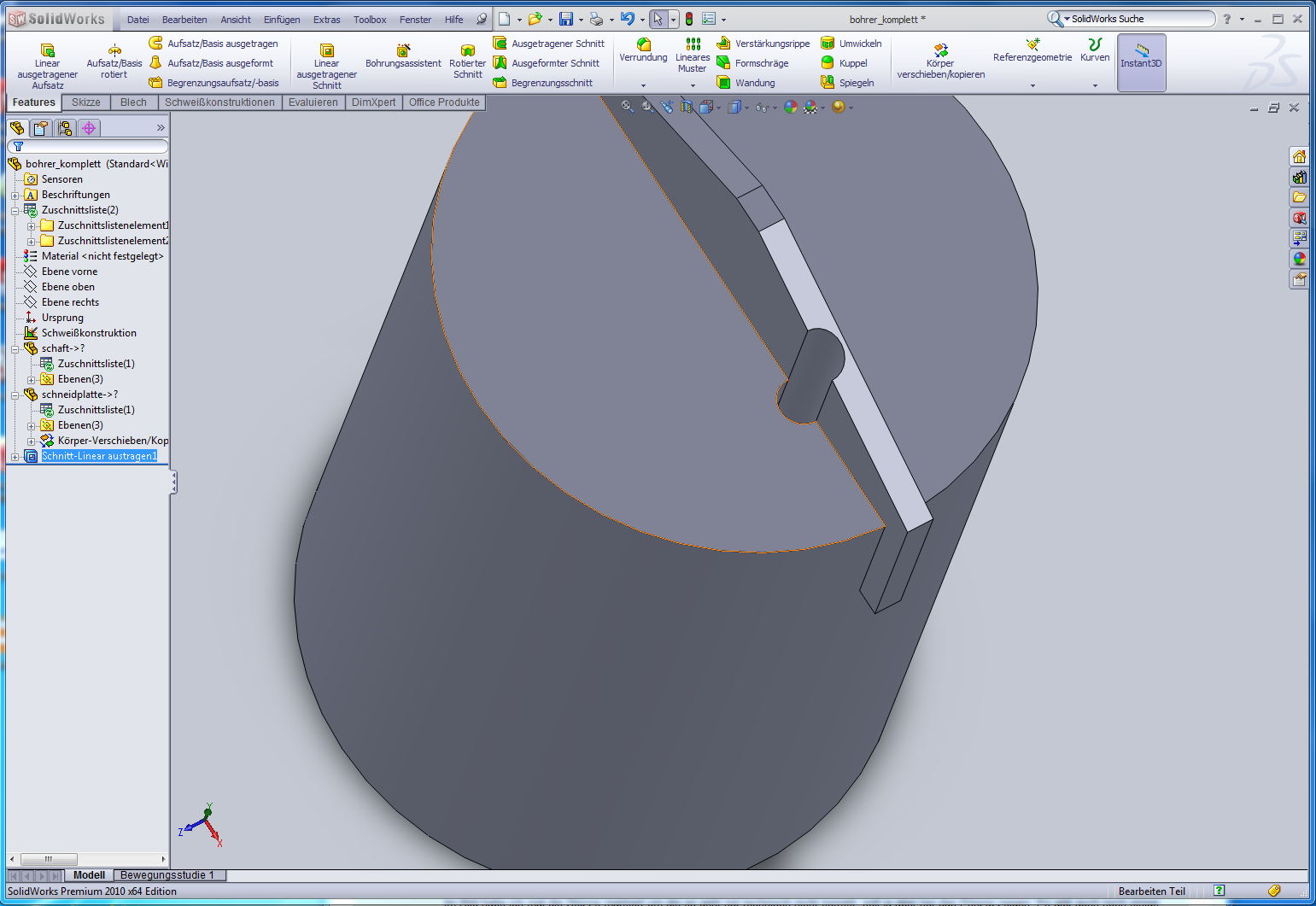

Aaaahhh, jetzt ist klar. Ich würde da mit Teil in Teil-Technik arbeiten. Statt der Baugruppe erzeugst Du ein neues Part in dem Du das vorgefertigte Schneidwerkzeug und den Schaft einfügst. (Siehe Bildschirmfoto) Dann kannst Du vereinigen und hast alle Bearbeitungsmöglichkeiten des Einzelteils. Es ist möglich Zeichnungen über den vorgefertigen Schaft und des Schneidwerkzeugs zu erstellen, so wie eine komplette Fertigungszeichnung.

Wenn Du die beiden Körper nicht vereinst, hast die Möglichkeit über einfügen einer Schweißbaugruppe, die Zuschnittsliste als Stückliste zu verwenden. In der 2010er Version werden die Eigenschaften von Parts in die Eigenschaften der Zuschnittselemente übernommen.

Edit: Der Schaft kann im SolidWorks-Explorer via Ersatzen ausgetauscht werden.

Ein schönes Wochenende, Klaus.

[Diese Nachricht wurde von riesi am 27. Nov. 2009 editiert.]

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Hab das gerade ausprobiert und bin wieder auf einen Punkt gestossen der mich damals von der "Teil-in-Teil" Technik abgehalten hat. DEr Support hat mir damals leider nicht weiterhelfen können:
DAs Problem war immer folgendes: Die Schäfte sind ja alle schreibgeschützt abgelegt. Und wenn ich sie per Drag&Drop in das Teil ziehen will kommt von SolidWorks die Frage "wollen sie ein abgeleitetes Teil erstellen". Ich klicke ja an und das nächste Problem ist dass SOlid Works den SChaft unter anderem Namen speichern will damit es weitergeht. Das ist natürlich sehr beschränkend.
Wenn ich über einfügen-->Teil gehe kommt funktioniert es aber seltsamerweise ganz normal, nur dieses durch viele Ordner durchklicken finde ich immer extrem nervig.
Aber das ich den Schaft über REferenzen ersetzen austauschen kann, das war mir früher nicht bewusst, macht diese Möglichkeit gleich noch interessanter!
Muss ich mich wohl doch wieder an das alte Problem machen.

Gruß Andy

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Zitat:

---

und das nächste Problem ist dass SOlid Works den SChaft unter anderem Namen speichern will damit es weitergeht.

---

Moin!
Also hier, Version 2010 kommt nicht der Speicher-Dialog. Wenn ich mit ja geantwortet habe, kann ich das Teil plazieren oder einfach im Feature-Manager abnicken und das Teil wird am Ursprung plaziert. Ich könnte damit leben.

Vielleicht lesen diesen Thread auch noch andere und irgendwer weiß bestimmt noch etwas.

Gruß, Klaus.

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Bei mir kommt es leider mit der 2010er Version immernoch.
Die Teile sind schreibgeschützt, ich habe damals schon vermutet dass es irgendwas mit Schreibrechten zu tun hat. Aber ich konnte nie eine Erklärung finden, vorallem auch da SolidWorks sich da anders verhält wenn man über das Menü geht.

Naja, ich habe das mal nochmal an den Support geschickt mit Video, vllt. könne die da jetzt mal was nachvollziehen. (Vor drei Jahren konnten sie noch nicht..l)
Schweift jetzt irgendwie auch langsam vom Ursprungsproblem ab. Deine Idee ist aufjedenfall gut nur das Verknüpfen im Teil finde ich etwas unkomfortabel (wenn nicht einfach Ursprung angesagt ist) aber damit kann man denke ich leben.

GRuß Andy

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Auch wenn es hier nicht rein passt: Mit welcher Software mehmt ihr Bildschirm-Videos auf?

Danke und Gruß, Klaus.

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

SolidWorks hat da ja sein eigenes Rx-tool dafür.

Anonsten gibt es noch z.B. CAMstudio als openSource und sicher auch noch andere.

Grützi
Andy

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Zitat:

---

Original erstellt von Baumjäger:
... Problem ist dass es ein Baugruppenfeature ist, mit dem es mir einfach an Flexibilität fehlt. Z.b. Eine Einzelteilzeichnung ist nicht möglich, das hast du schon richtig erkannt...viele Grüße Andy

---

Vielleicht helfen die Ansätze in diesem alten Beitrag weiter. http://ww3.cad.de/foren/ubb/Forum2/HTML/007507.shtml#000003

------------------
mfg  Ernst
