Hallo,
ich habe von einem Kunden ein Blechteil bekommen,
in dem mehrere Noppen (Dellen) sind.
Die Poppen sind mit einem Blechfeature erstellt das ich nicht kenne
und in meiner Version 2009 SP4.1 auch nicht finde.
Da ich dieses Feature auch öfters verwenden könnte,
hätte ich gerne gewusst wie dieses Feature anzuwenden ist.
Mein Kunde ist leider derzeit nicht erreichbar, dashalb die Frage hier im Forum.

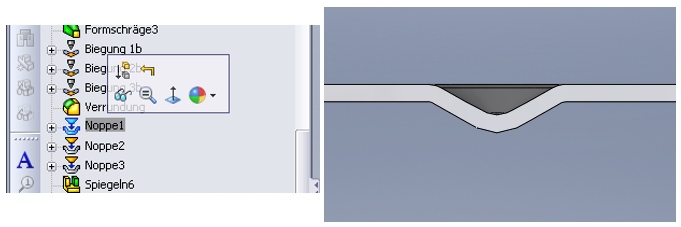

Im anhängenden Bild ist die Noppe zu sehen und der Feature-Baum mit dem besagten Feature.
In der Skizze ist nur ein Kreis mit Durchmesser und Position.
Es gibt aber keinen Kontex-Menü-Eintrag für Feature bearbeiten.
Wenn man das Feature doppelklickt erscheinen auch die Maße für Tiefe, Winkel und Übergangsradien der Noppe.

Echt seltsam.

Kennt dieses Feature jemand?

Vielen Dank für Infos

Gruß Jakob

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Hallo,

das ist ein Formingtool aus der Konstruktionsbibliothek

(die kann man sich auch nach Lust und Laune selbst anlegen)

MfG
Krümmel

------------------
Stillstand ist Rückschritt

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Hallo und einen schönen Tag Jackob.

Zitat:

---

Die Poppen sind mit einem Blechfeature erstellt

---

Was nen das?? Beulen oder Puppen oder gar Noppen HiHiHi?

Na ja, ich wohne ja auch in der Poppenstraße.

Gruß
ThoMay

------------------
Hast du Fragen?
Brauchst du
Schaut mal nach im Bereich
Alle Foren => Wissenstransfer.
oder
Konstrukteure Online hier bei CAD.de
Richtig fragen - Nettiquette - alte Suchfuntion - Systeminfo - Unities - CAD Freeware - Forenübersicht - 3D Konverter - 3D Modelle

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Hallo,
sorry, da habe ich wohl die "Wechselstaben verbuchselt".

Doch nun wieder zum Thema:
Dieses Formwerkzeug war mir bislang noch nicht bekannt.
Ich musste auch erst mal die Dateiposition in der Konstruktionsbibliothek auf die "forming tool" einrichten,
damit ich damit mal testen konnte.
Doch anfänglich hat es nicht so geklappt wie in der Hilfe beschrieben,
es kam immer der Hinweis ob ich ein "abgeleitetes Teil" erstellen möchte.
Bei "Ja" wurde ein abgeleitetes Teil in meinem Teil erstellt,
bei "Nein" wurde ein neues Teil erstellt,
aber kein "Blech-Feature".
Doch plötzlich nach einigem Probieren und Herumklicken hat es funktioniert, aber ich weiß absolut nicht warum.
Auf alle Fälle kommt nun nach dem Hereinziehen einer Formvorlage aus dem "forming tool" auf das Blechteil
das Fenster "Positionieren von Formwerkzeug-Feature". Ein Klick auf "Fertig stellen" und die Delle ist da.
Soweit ist momentan alles klar, ich werde das jetzt mal üben.

Bloss, warum es anfänglich nicht klappte würde mich noch interessieren.
Vielleicht weiß jemand dazu etwas. Danke.

Gruß Jakob


Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---


Hallo Jacob,

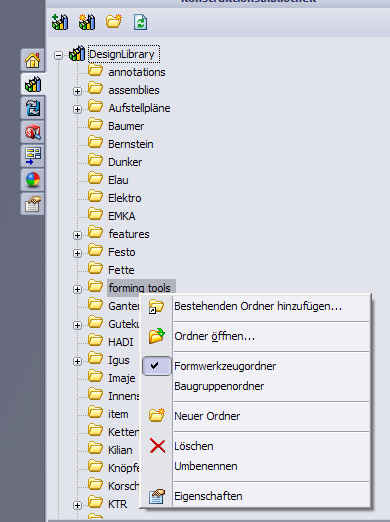

sach mal, ob das Häkchen am Ordner aktiviert ist? (siehe Bild)
Und als was ist das Feature gespeichert?
Als sldprt oder sldftp?

Evtl. hängt es damit zusammen.

Grüße, Andi

------------------
Hast du kein Problem?
Such dir eins. ( Und löse es )

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Bild-1.jpg Bild-2.jpg

Hallo zusammen,
mittlerweile funktioniert alles so wie es soll.

1.)
Damit ein Formwerkzeug in der Konstruktionsbibliothek als solches erkannt wird,
muß der Ordner in dem die Formwerkzeug-Teile (xxx.sldprt) gespeichert sind,
als Formwerkzeugordner gekennzeichnet sein!

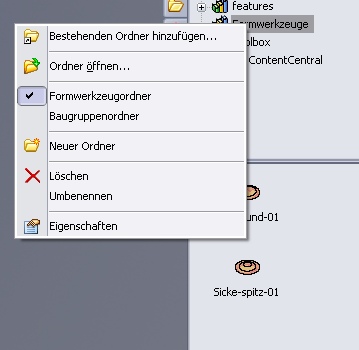

Rechtsklick auf den Ordner und Formwerkzeugordner einmal anklicken (siehe Bild-1)
Der Hinweis von "Andi Beck" ist somit völlig korrekt.

2.)
Auch beim Erstellen eines neuen Form-Teils gibt es etwas zu beachten!
Wenn das Teil aus mehreren Features (Austragen, ausgetragenen Schnitt, Verrundung, etc.) besteht,
müssen die Bezeichnungen der Maße eindeutig unterschiedliche Namen haben.
Beispiel: Es gibt die Maße D1@Skizze1 und D1@Skizze2.
Beim Einfügen des Formwerkzeuges in ein Blechteil existieren dann zwei Maße mit der Bezeichnung D1@Sicke01
denn alle Maße bekommen nach dem "@" den Namen des Features.
Das verusacht natürlich Probleme beim Editieren und Ändern der Maße.

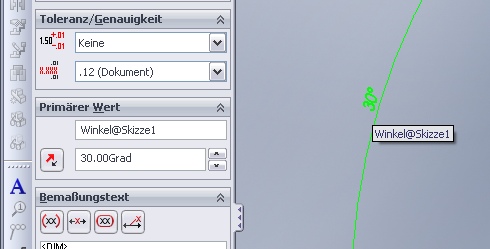

Deshalb alle Maße vor dem "@" bei "Primärer Wert" eindeutig benennen (siehe Bild-2).

Nochmals vielen Dank an Alle

Gruß Jakob

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Hallo und einen schönen Tag Jakob.

Kann es sein, das das Teil erst einmal abgespeichert sein muß, bevor du das Formenwerkzeug benutzt? Bin mir da im Moment nicht so ganz sicher.
Die nächste Möglichkeit ist, das du noch im Skizzenmodus bist.

Gruß
ThoMay

------------------
Hast du Fragen?
Brauchst du
Schaut mal nach im Bereich
Alle Foren => Wissenstransfer.
oder
Konstrukteure Online hier bei CAD.de
Richtig fragen - Nettiquette - alte Suchfuntion - Systeminfo - Unities - CAD Freeware - Forenübersicht - 3D Konverter - 3D Modelle

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Hallo ThoMay,
ich kann jetzt deinen Betrag leider nicht nachvollziehen.
Wie schon gestern um 13.45 Uhr gepostet, habe ich keine Probleme mehr,
nachdem ich, wie in den beiden Positionen beschrieben, den richtigen Umgang dieses Features herausgefunden habe.
Leider sind solche wichtigen Details meist nicht in den Hilfefiles.

Trotzdem Danke.

Gruß Jakob
