  Bördel an Rohr als Blechabwicklung

Antwort erstellen  Neues Thema erstellen
CAD.de Login | Logout | Profil | Profil bearbeiten | Registrieren | Voreinstellungen | Hilfe | Suchen

Anzeige:

Darstellung des Themas zum Ausdrucken. Bitte dann die Druckfunktion des Browsers verwenden. | Suche nach Beiträgen nächster neuer Beitrag | nächster älterer Beitrag

Gut zu wissen: Hilfreiche Tipps und Tricks aus der Praxis prägnant, und auf den Punkt gebracht für SOLIDWORKS
Autor Thema:  Bördel an Rohr als Blechabwicklung (5756 mal gelesen)
AlexanderZ
Mitglied



Sehen Sie sich das Profil von AlexanderZ an!   Senden Sie eine Private Message an AlexanderZ  Schreiben Sie einen Gästebucheintrag für AlexanderZ

Beiträge: 14
Registriert: 09.12.2006

erstellt am: 20. Okt. 2009 16:56    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities




Hallo,

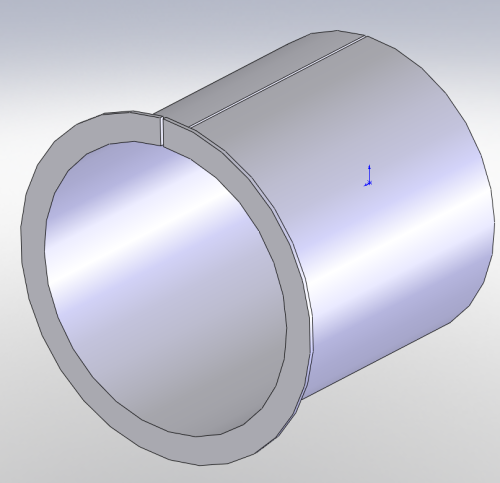

ich erstelle einen Rohrstutzen wie im Anhang als Blech.
