Thema: Blech Kantung! Aber wie? (2815 mal gelesen)

Schmierpapier
Mitglied
Konstrukteur

Senden Sie eine Private Message an Schmierpapier

Schreiben Sie einen Gästebucheintrag für Schmierpapier

Beiträge: 57
Registriert: 10.12.2008

Pentium 4 mit 3,4GHz;
2 GB RAM;
NVIDIA Quadro FX 3500;
MS WIN XP Service Pack 2;
SolidWorks 2009 SP 4.1;
Inventor Suite 2010;

erstellt am: 02. Okt. 2009 11:03

Editieren oder löschen Sie diesen Beitrag!

<-- editieren / zitieren -->

Unities abgeben:



Blech_Test_01.SLDPRT.txt

Hallo zusammen,

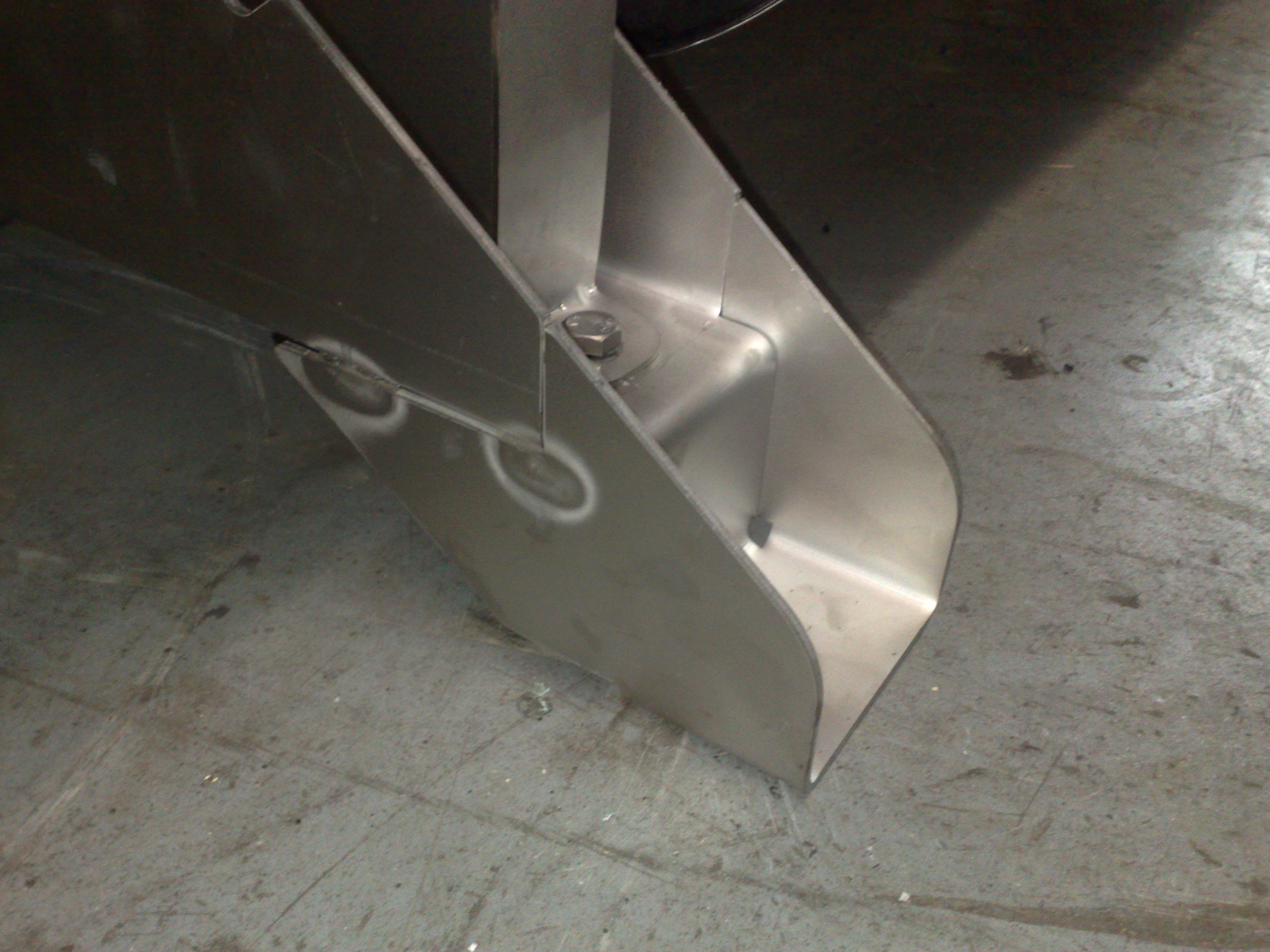

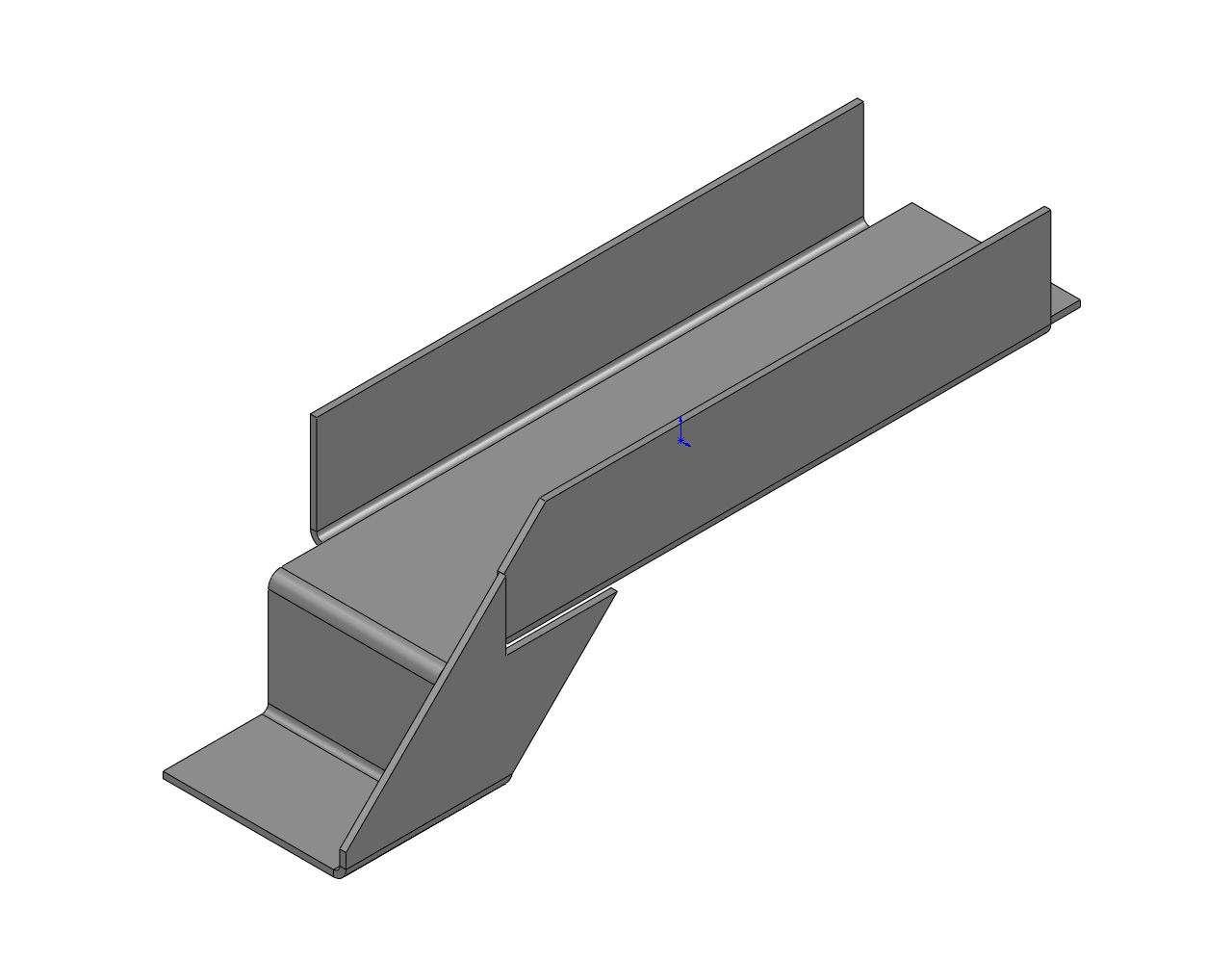

ich habe bei einem Zulieferteil die Kantung im Bild gesehen und fand es sehr Interessant gemacht.
Jetzt wollte ich das in SW nachbauen. Klappt aber nicht so einfach wie ich dachte.
Weiß da jemand einen Rat?
Ich habe schon ein bißchen experimentiert, aber noch nicht die passende Lösung gefunden.
Vielen Dank schon mal.

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

Olaf Wolfram
Ehrenmitglied V.I.P. h.c.
CAD-Mutti und Konstrukteur CSWP CSWI

Senden Sie eine Private Message an Olaf Wolfram

Schreiben Sie einen Gästebucheintrag für Olaf Wolfram

Beiträge: 2431
Registriert: 30.06.2008

I7-3770 CPU 3,40 Ghz
32 Gb RAM
64 bit
WIN 10
SWX 2019 SP5
NVIDIA Quadro K2000<P>
Lenovo ThinkStation

erstellt am: 02. Okt. 2009 11:29

<-- editieren / zitieren -->

Unities abgeben:

Nur für Schmierpapier

Laschenprofilbearbeiten.zip

Hallo , wie immer du wirklich heißt!

ich habe mal schnell etwas zusammengetackert!
Ich glaube, dein Problem liegt darin begründet, das dir im Feature Kante/Lasche der Button Laschenprofil bearbeiten noch nicht aufgefallen ist!
(...der Button zur Aktivierung dieser Funktion ist ziemlich weit oben!)

------------------
...strebe niemals nach den Dingen, die auch dümmeren gelingen.....

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

myca
Ehrenmitglied V.I.P. h.c.
Konstrukteur

Schreiben Sie einen Gästebucheintrag für myca

Beiträge: 4383
Registriert: 15.06.2007

SW 2007
SW 2018
2,67 GHz,2 GB, ATI FIRE GL V5200, XP 64
3,4 GHz, 8GB, ATI FIRE PRO V7800, WIN 10 Pro

erstellt am: 02. Okt. 2009 11:32

<-- editieren / zitieren -->

Unities abgeben:

Nur für Schmierpapier

Hi,

Lasche ist das Zauberwort - man kann (wenn man wil ) die Skizze (von der Lasche) öffnen und "verbiegen" so, daß es passt!
http://ww3.cad.de/foren/ubb/Forum2/HTML/015724.shtml#000002

G. thomas

------------------

[Diese Nachricht wurde von myca am 02. Okt. 2009 editiert.]

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

Schmierpapier
Mitglied
Konstrukteur

Beiträge: 57
Registriert: 10.12.2008

Pentium 4 mit 3,4GHz;
2 GB RAM;
NVIDIA Quadro FX 3500;
MS WIN XP Service Pack 2;
SolidWorks 2009 SP 4.1;
Inventor Suite 2010;

erstellt am: 02. Okt. 2009 13:01

<-- editieren / zitieren -->

Unities abgeben:

Hallo Olaf, hallo Thomas
danke erstmal für die Antwort.
Kante/Lasche sowie Laschenprofil bearbeiten kenne ich. Habe ich auch bei meinen Versuchen verwendet. Was ich nicht so elegant hin bekomme ist die Seitliche Aufkantung. Die ist im Original länger als die Lasche die auf dem Boden aufliegt. Schaut mal in meinem Versuch rein. Da habe ich das angefangen. Nur sind die Bleche dann nicht mehr Fluchtend.
Da liegt bei mir der Hase im Pfeffer.

Gruß Andreas

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

myca
Ehrenmitglied V.I.P. h.c.
Konstrukteur

Beiträge: 4383
Registriert: 15.06.2007

SW 2007
SW 2018
2,67 GHz,2 GB, ATI FIRE GL V5200, XP 64
3,4 GHz, 8GB, ATI FIRE PRO V7800, WIN 10 Pro

erstellt am: 02. Okt. 2009 13:35

<-- editieren / zitieren -->

Unities abgeben:

Nur für Schmierpapier

Blech_Test_01tm.SLDPRT.txt

Hi,

(Hinweis noch: den 0,1mm Abstand beachten!)

G. thomas

------------------

[Diese Nachricht wurde von myca am 02. Okt. 2009 editiert.]

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

Robert Hess
Ehrenmitglied V.I.P. h.c.
Maschinenbautechniker

Senden Sie eine Private Message an Robert Hess

Schreiben Sie einen Gästebucheintrag für Robert Hess

Beiträge: 2533
Registriert: 16.06.2000

Dell Precision M6800, 16 GB RAM,
nVidia Quadro K4100 - 4 GB
SolidWorks 2015 - SP5, SW2016 - SP2
SWX seit 1998

erstellt am: 02. Okt. 2009 14:04

<-- editieren / zitieren -->

Unities abgeben:

Nur für Schmierpapier

SW2009_Blech_Test_01-RHess.SLDPRT.txt

Hallo,

hier auf die Schnelle ein Vorschlag.

MFG Robert Hess.

------------------
"Wir haben doch keine Zeit". Doch. Die muß man sich manchmal nehmen um Vorwärts zu kommen.

P.S: Ich würde das Modell grundsätzlich etwas anders aufbauen. Aber das kann man nur sinnvoll beurteilen, wenn man das ganze Bauteil sieht.

[Diese Nachricht wurde von Robert Hess am 02. Okt. 2009 editiert.]

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

Krümmel
Moderator
Konstrukteur mit rotierter Vergangenheit

Senden Sie eine Private Message an Krümmel

Schreiben Sie einen Gästebucheintrag für Krümmel

Beiträge: 6243
Registriert: 14.09.2008

Was mit SWX so alles geht ;-)

erstellt am: 02. Okt. 2009 17:04

<-- editieren / zitieren -->

Unities abgeben:

Nur für Schmierpapier

Blech_Test_01_ak.zip


Hallo,

so gehts auch!
Übrigens 0,0001mm reichen

MfG
Krümmel

------------------
Stillstand ist Rückschritt

[Diese Nachricht wurde von Krümmel am 02. Okt. 2009 editiert.]

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

myca
Ehrenmitglied V.I.P. h.c.
Konstrukteur

Beiträge: 4383
Registriert: 15.06.2007

SW 2007
SW 2018
2,67 GHz,2 GB, ATI FIRE GL V5200, XP 64
3,4 GHz, 8GB, ATI FIRE PRO V7800, WIN 10 Pro

erstellt am: 02. Okt. 2009 17:12

<-- editieren / zitieren -->

Unities abgeben:

Nur für Schmierpapier

Zitat:
Original erstellt von Krümmel:
Hallo,
so gehts auch!
Übrigens 0,0001mm reichen
MfG
Krümmel

Hi Andreas ,

die (0,0001mm genauso wie meine0,1mm) müssen wir dann aber einhalten - egal ob Schlagschere oder Laser!

G. thomas

------------------

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

Robert Hess
Ehrenmitglied V.I.P. h.c.
Maschinenbautechniker

Beiträge: 2533
Registriert: 16.06.2000

Dell Precision M6800, 16 GB RAM,
nVidia Quadro K4100 - 4 GB
SolidWorks 2015 - SP5, SW2016 - SP2
SWX seit 1998

erstellt am: 02. Okt. 2009 17:16

<-- editieren / zitieren -->

Unities abgeben:

Nur für Schmierpapier

Hallo Ihr Beiden,

von welchen 0,1 oder 0,00001 sprecht Ihr?
Ich bin neugierig geworden.

Gruß Robert Hess.

------------------
"Wir haben doch keine Zeit". Doch. Die muß man sich manchmal nehmen um Vorwärts zu kommen.

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

Krümmel
Moderator
Konstrukteur mit rotierter Vergangenheit

Beiträge: 6243
Registriert: 14.09.2008

Was mit SWX so alles geht ;-)

erstellt am: 02. Okt. 2009 17:19

<-- editieren / zitieren -->

Unities abgeben:

Nur für Schmierpapier

Hallo Thomas,

das war ein theoretisch machbarer Wert in SWX SolidWorks

Denn wie Du schon weiter oben deutlich machst
verbunden darfs nicht sein

MfG
Andreas

------------------
Stillstand ist Rückschritt

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

Krümmel
Moderator
Konstrukteur mit rotierter Vergangenheit

Beiträge: 6243
Registriert: 14.09.2008

Was mit SWX so alles geht ;-)

erstellt am: 02. Okt. 2009 17:21

<-- editieren / zitieren -->

Unities abgeben:

Nur für Schmierpapier

Hallo Robert,

der minimalen Spaltbreite!

MfG
Andreas

------------------
Stillstand ist Rückschritt

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

Robert Hess
Ehrenmitglied V.I.P. h.c.
Maschinenbautechniker

Beiträge: 2533
Registriert: 16.06.2000

Dell Precision M6800, 16 GB RAM,
nVidia Quadro K4100 - 4 GB
SolidWorks 2015 - SP5, SW2016 - SP2
SWX seit 1998

erstellt am: 02. Okt. 2009 17:25

<-- editieren / zitieren -->

Unities abgeben:

Nur für Schmierpapier

Ach so. Das die Blechlasche nicht mit einen anderen Bereich verschmolzen wird.
Nun gut, ich dachte das ist selbsterklärend, darum denke ich darüber nicht nach.
Aber mir würde auch 0,1 reichen. Spaß beiseite.

Schönes Wochenende.
Gruß Robert Hess.

------------------
"Wir haben doch keine Zeit". Doch. Die muß man sich manchmal nehmen um Vorwärts zu kommen.

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

Schmierpapier
Mitglied
Konstrukteur

Beiträge: 57
Registriert: 10.12.2008

Pentium 4 mit 3,4GHz;
2 GB RAM;
NVIDIA Quadro FX 3500;
MS WIN XP Service Pack 2;
SolidWorks 2009 SP 4.1;
Inventor Suite 2010;

erstellt am: 05. Okt. 2009 07:41

<-- editieren / zitieren -->

Unities abgeben:

Hallo zusammen,
Danke für eure Hilfe. Konnte am Freitag nicht mehr Antworten. Musste das Feld fluchtartig verlassen.
Wochenende ......

Bin jetzt wieder ein bisschen weiter mit der Bildung. Laschenprofil Bearbeiten klappte bei mir nicht so richtig. Aber jetzt. Offset ist auch so einen Einstellung die dann die Warnschilder verschwinden lässt.
Also.
Danke nochmal.

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

Krümmel
Moderator
Konstrukteur mit rotierter Vergangenheit

Beiträge: 6243
Registriert: 14.09.2008

Was mit SWX so alles geht ;-)

erstellt am: 05. Okt. 2009 22:33

<-- editieren / zitieren -->

Unities abgeben:

Nur für Schmierpapier

Hallo,

dabei aber immer dran denken die Basisbreite der
zugrunde liegenden Kantung im Verhältnis zum Offset zu verkleinern!

MfG
Krümmel

------------------
Stillstand ist Rückschritt

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

Schmierpapier
Mitglied
Konstrukteur

Beiträge: 57
Registriert: 10.12.2008

Pentium 4 mit 3,4GHz;
2 GB RAM;
NVIDIA Quadro FX 3500;
MS WIN XP Service Pack 2;
SolidWorks 2009 SP 4.1;
Inventor Suite 2010;

erstellt am: 06. Okt. 2009 07:08

<-- editieren / zitieren -->

Unities abgeben:

@ Krümmel,
löst bei nur ?

aus der Satz. Sorry .....

Andreas

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

Krümmel
Moderator
Konstrukteur mit rotierter Vergangenheit

Beiträge: 6243
Registriert: 14.09.2008

Was mit SWX so alles geht ;-)

erstellt am: 06. Okt. 2009 16:35

<-- editieren / zitieren -->

Unities abgeben:

Nur für Schmierpapier



Hallo Andreas,

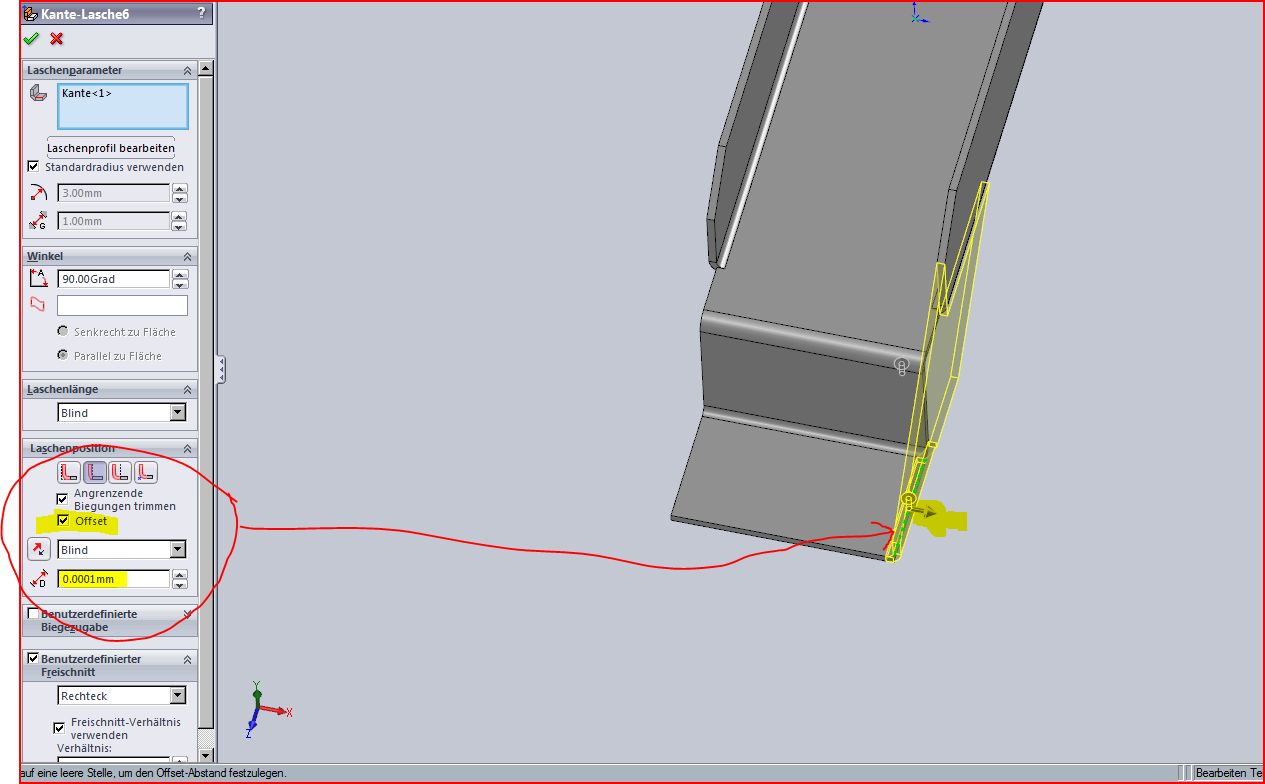

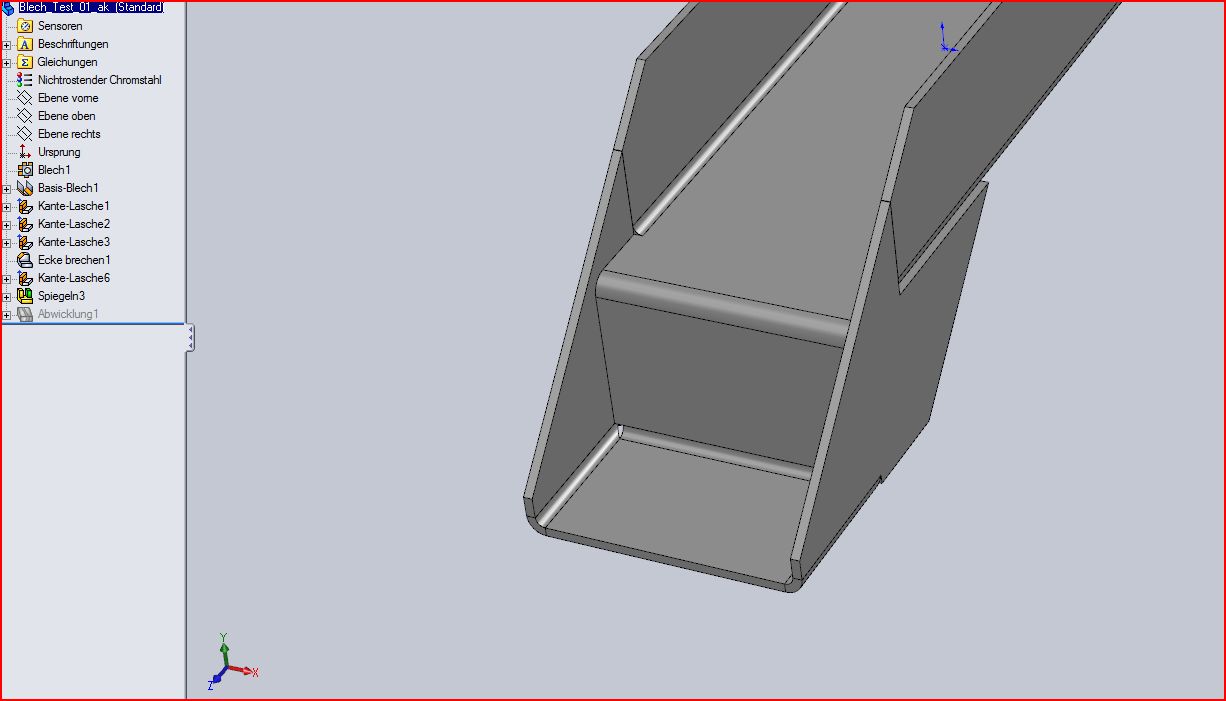

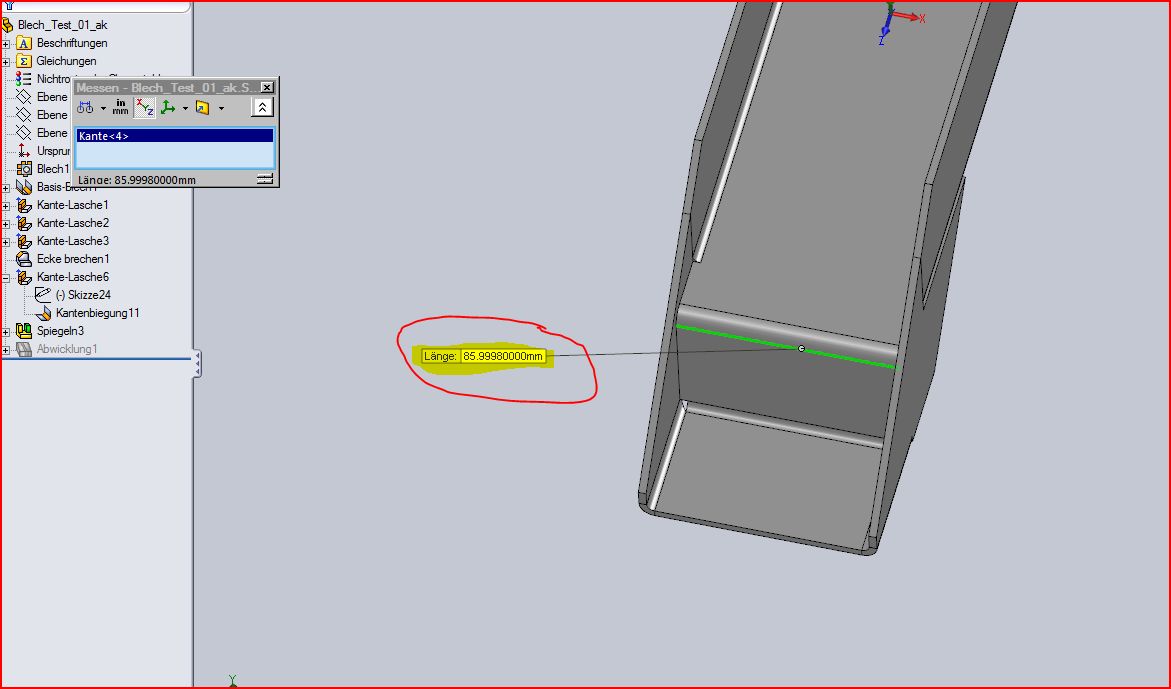

das hier meinte ich

(siehe Bilder)

MfG
Krümmel

------------------
Stillstand ist Rückschritt

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP
