Thema: SolidWorks Koordinatensystem (4858 mal gelesen)
|
Fistanbor
Mitglied
Konstrukteur
   Beiträge: 14
Registriert: 09.04.2009 Win XP Professional V2002 SP3
Autodesk AutoCAD 2009
SolidWorks Premium 2009 SP3.0
NV Quadro FX 3500
Core2 Duo E6850
|
erstellt am: 10. Apr. 2009 20:47  <-- editieren / zitieren -->   Unities abgeben:

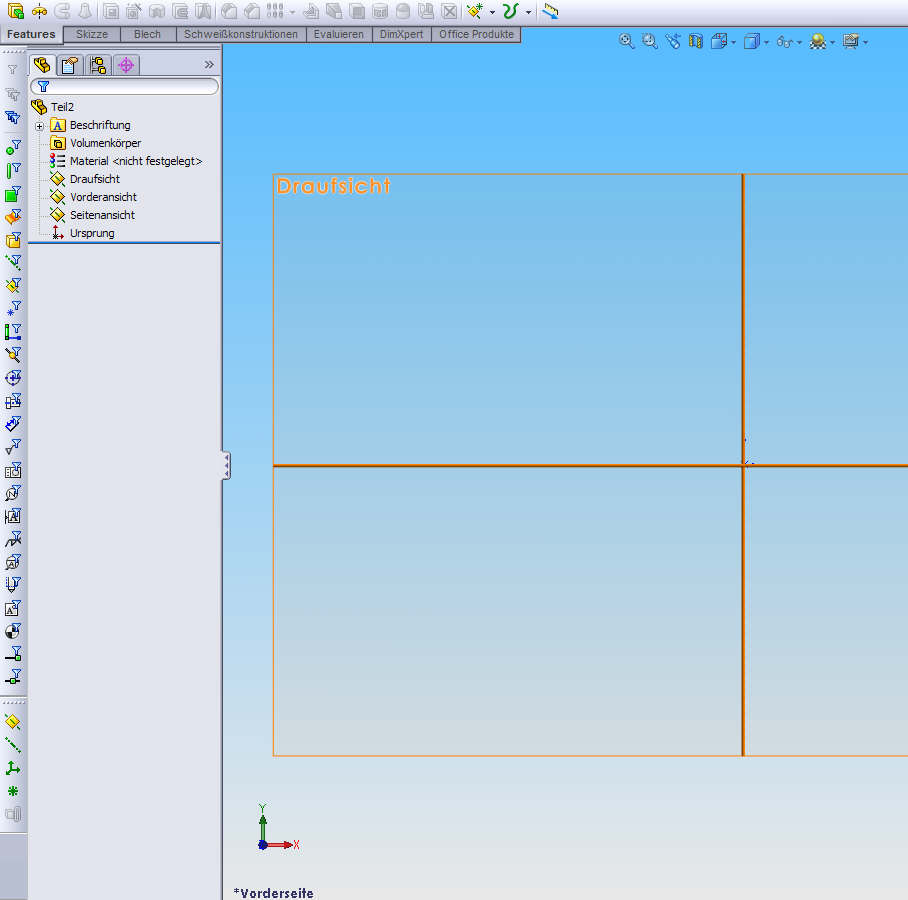

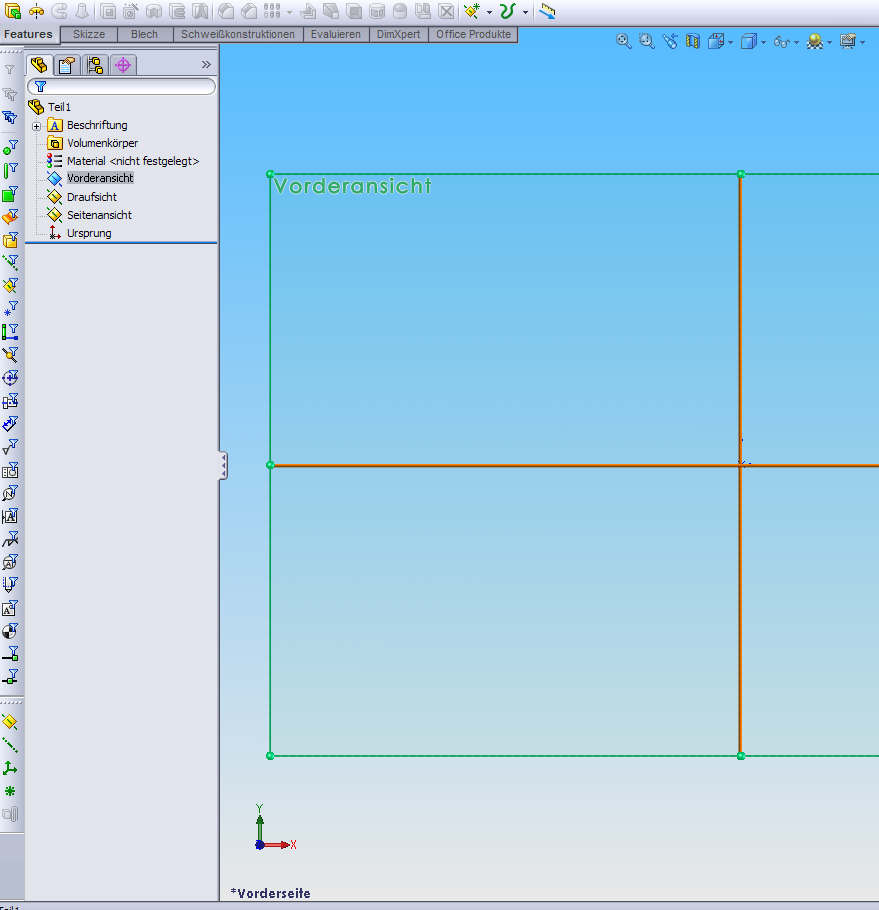

Hallo. Als SolidWorks Quereinsteiger habe ich wieder einmal eine Frage.  Es geht hier um das Koordinatensystem in SW. Als AutoCAD und HiCAD Anwender bin ich es gewohnt bei der Ansicht von oben (Draufsicht ) entlang der Z-Achse auf die X-Y Achse zu sehen. (Bild 1) Bei SW bin ich ein wenig irritiert.  oder mache ich irgend etwas falsch? Denkfehler  Dort blicke ich in der Draufsicht entlang der Y-Achse auf die X-Z Achse. (Bild 2)
Gibt es eventuell eine Möglichkeit dies umzustellen?
Oder gibt es einen Grund dies so zu handhaben? Für eine kurze Aufklärung bedanke ich mich im voraus! Viele Grüße...
------------------
Konstrukteur Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
Krümmel
Moderator
Konstrukteur mit rotierter Vergangenheit

Beiträge: 6238
Registriert: 14.09.2008 Was mit SWX so alles geht ;-)
|
erstellt am: 10. Apr. 2009 21:25 <-- editieren / zitieren --> Unities abgeben: Nur für Fistanbor
Hallo,  würde aus meiner Sicht der Dinge sagen
AutoCAD und HiCAD sind bei der Ebenenwahl etwas aus dem Ruder gelaufen!  Mal ernsthaft
SWX ist ein anderes Programm !
Das da manches anders ist dürfte nicht verwundern. XYZ sind in SWX kein sonderliches Problem !
Fang einfach auf einer Ebene Deiner Wahl an zu modellieren
und füge die benötigten Zusatzebenen einfach ein!
Ein Klick auf eine Fläche Deines Modells und Du hast eine neue Ebene
(gibt viele Möglichkeiten zur Erstellung einer Ebene) Empfehle Dir die SWX Lehrbücher mal abzuarbeiten!
Oder auch die Hilfe zu nutzen!
Frohe Ostern
MfG
Krümmel ------------------
Stillstand ist Rückschritt Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
modeng
Ehrenmitglied V.I.P. h.c.
Beiträge: 7061
Registriert: 10.12.2003
|
erstellt am: 11. Apr. 2009 00:49 <-- editieren / zitieren --> Unities abgeben: Nur für Fistanbor
die Fertigung steht auf der x/y-Ebene und blickt nach oben (z-achse) IT-Menschen schauen zur Wand und Y-Achse steht senkrecht auf der horizontalen X-Achse, die Z-Achse zeigt dann auf sie. Und bei einigen CADs haben sich halt die ITler durchgesetzt. Ist aber, wie schon gesagt, nicht hinderlich allenfalls beim Datenaustausch mit CADs bei denen das Koordinatensystem 'fertigungsgrecht' ist dort liegen die Teile dann halt etwas anders im Raum ;-) Klaus Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
Fistanbor
Mitglied
Konstrukteur
Beiträge: 14
Registriert: 09.04.2009 Win XP Professional V2002 SP3
Autodesk AutoCAD 2009
SolidWorks Premium 2009 SP3.0
NV Quadro FX 3500
Core2 Duo E6850
|
erstellt am: 11. Apr. 2009 08:45 <-- editieren / zitieren --> Unities abgeben:
|
Andi Beck
Ehrenmitglied V.I.P. h.c.
Konstrukteur
Beiträge: 2572
Registriert: 02.10.2006 Firma: SW 2023-4.0 + PDM Prof.
Windows 10 Pro 64bit, i9-11900
32 GbRAM, Quadro P2200
Home:
SW 2022-5.0
Passungstabelle von Heinz
Windows 11 Pro 64bit,
i7-12700K, 32 GbRAM,
GeForce GTX 1050Ti
Samsung C34H892, 3440x1440 Pixel
|
erstellt am: 11. Apr. 2009 09:28 <-- editieren / zitieren --> Unities abgeben: Nur für Fistanbor
Hallo, es bleibt dir doch frei, deine Vorlagen so einzustellen, wie gewünscht. Benenne doch die Ansichten einfach um. Was will man mehr.
Grüsse, Andi Ich muss mich leider korrigieren.
Umbenennen ist zwar möglich, aber SolidWorks geht wie man unten sieht nicht mit. ------------------
Hast du kein Problem?
Such dir eins. ( Und löse es ) [Diese Nachricht wurde von Andi Beck am 11. Apr. 2009 editiert.] Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
Fistanbor
Mitglied
Konstrukteur
Beiträge: 14
Registriert: 09.04.2009 Win XP Professional V2002 SP3
Autodesk AutoCAD 2009
SolidWorks Premium 2009 SP3.0
NV Quadro FX 3500
Core2 Duo E6850
|
erstellt am: 11. Apr. 2009 18:38 <-- editieren / zitieren --> Unities abgeben:
Hallo Andi, die selbe Idee hatte ich vor dem Posting hier ebenfalls gehabt. Mit dem gleichen Ergebnis.  Muss wohl lernen umzudenken.  Danke und frohe Ostern an Alle. Gruß... Fistan ------------------
Konstrukteur Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
Ralf Tide
Moderator
-
Beiträge: 4978
Registriert: 06.08.2001 Sehr seltsame Dinge passiern <Klaus Lage - Toy Story>
.-)
|
erstellt am: 11. Apr. 2009 20:56 <-- editieren / zitieren --> Unities abgeben: Nur für Fistanbor
|
Fistanbor
Mitglied
Konstrukteur
Beiträge: 14
Registriert: 09.04.2009 Win XP Professional V2002 SP3
Autodesk AutoCAD 2009
SolidWorks Premium 2009 SP3.0
NV Quadro FX 3500
Core2 Duo E6850
|
erstellt am: 12. Apr. 2009 08:51 <-- editieren / zitieren --> Unities abgeben:

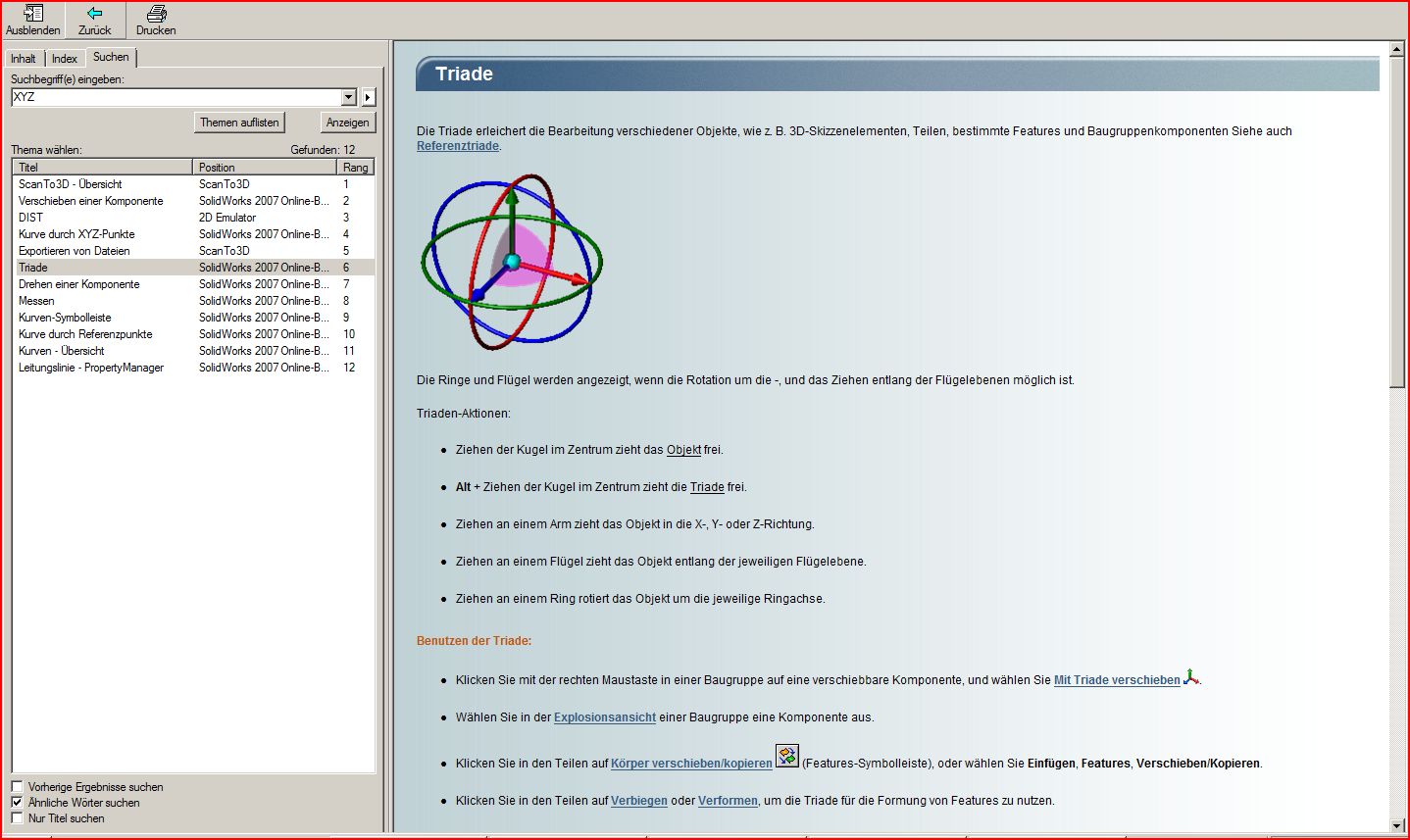

Hallo Ralf, das ist genaus dass, was ich gesucht habe. Du hast den Nagel punktgenau getroffen! Allerdings müssen die Ebenen danach noch umbenannt werden.  Das Board hier ist einfach nur genial Dankeschön für die Hilfe! Viele Grüße
Fistan ------------------
Nobody is Perfekt! [Diese Nachricht wurde von Fistanbor am 12. Apr. 2009 editiert.] Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
boffix
Mitglied
CAD Administration / EDV
Beiträge: 658
Registriert: 03.03.2003 SolidWorks 2014 SP5
PDM Enterprise 2014 SP5
MS Office 2013 Professional Plus
HP ZBook 14 G2
i7-5600U CPU@2,6GHz
AMD FirePro M4150
WIN7 x64 Professional
|
erstellt am: 14. Apr. 2009 09:57 <-- editieren / zitieren --> Unities abgeben: Nur für Fistanbor
Vorsicht! wenn ein Anwender den Schalter "Ansichten zurücksetzen" betätigt, ist alles wieder wie nach der Installation, nur die umbenannten Ebenennamen bleiben. Zudem kannst Du bei den 3 vorhandenen Ebenen die "Ebenennormale" nicht umdrehen. Soll heißen, wenn Du eine Ebene aussuchst um darauf eine Skizze zu zeichnen, dann die Ansicht "normal auf" verwendest, steht der ganze Krempl auf´m Kopf. Ich hab das schnell wieder rückgängig gemacht. cu boffix ------------------
 System:XP-PRO[64-bit],UG NX4.0.4.2(MP3) ,TCEV9.1.2.10,MSOffice2007 Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
Schattenspringer2
Mitglied
Konstrukteur
Beiträge: 244
Registriert: 19.02.2009 SWX 2016 SP4.0
MaxxDB 2016 SP 0.97
Intel Pentium 3.42GHz
3GB RAM
NVIDIA Quadro FX 1700
|
erstellt am: 14. Apr. 2009 11:11 <-- editieren / zitieren --> Unities abgeben: Nur für Fistanbor
Also als HiCAD umsteiger hat mich das Koordinatensystem erst auch ein wenig gestört. Aber ich muß sagen das es kein sonderliches Problem darstellt das es im SWX etwas anders herum liegt. Nur beim einfügen einer Step Datei die von SWX kommt und in HiCAD geladen wird
liegt das Teil halt auf der Seite  Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
Dirk Wollborn
Mitglied
Entwicklungskonstrukteur
Beiträge: 379
Registriert: 31.07.2001
|
erstellt am: 14. Apr. 2009 11:24 <-- editieren / zitieren --> Unities abgeben: Nur für Fistanbor
Zitat:
Original erstellt von Fistanbor:
Oder gibt es einen Grund dies so zu handhaben?
Für eine kurze Aufklärung bedanke ich mich im voraus!
[/B]
Weil meistens die Ansicht auf die Ebene "Vorderansicht" im 3D-Modell, der Ansicht Vorderansicht auf deiner Zeichnung entspricht.
Und hier möchtest du ja auf die XY Ebene gucken.
------------------
Dirk
[Diese Nachricht wurde von Dirk Wollborn am 14. Apr. 2009 editiert.] Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
Fistanbor
Mitglied
Konstrukteur
Beiträge: 14
Registriert: 09.04.2009 Win XP Professional V2002 SP3
Autodesk AutoCAD 2009
SolidWorks Premium 2009 SP3.0
NV Quadro FX 3500
Core2 Duo E6850
|
erstellt am: 14. Apr. 2009 13:16 <-- editieren / zitieren --> Unities abgeben:
Hallo, danke für die Hilfen. Mittlerweile arbeite ich auch wieder mit den "Default" Einstellungen in SW 09. Da wir paralell mit beiden Applicationen arbeiten (HiCAD next und SolidWorks 2009)muss ich mich an das neue Ebenen System gewöhnen. Das war der eigentliche Grund meiner Fragen!
Nur beim einfügen einer Step Datei die von SW 09 kommt und in HiCAD geladen wird
liegt das Teil halt auf der Seite!!!!! D I T O !! Gruß Fistan ------------------
Nobody is Perfekt! Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
StefanBerlitz
Guter-Geist-Moderator
IT Admin (CAx)
Beiträge: 8756
Registriert: 02.03.2000 SunZu sagt:
Analysiere die Vorteile, die
du aus meinem Ratschlag ziehst.
Dann gliedere deine Kräfte
entsprechend und mache dir
außergewöhnliche Taktiken zunutze.
|
erstellt am: 14. Apr. 2009 13:39 <-- editieren / zitieren --> Unities abgeben: Nur für Fistanbor

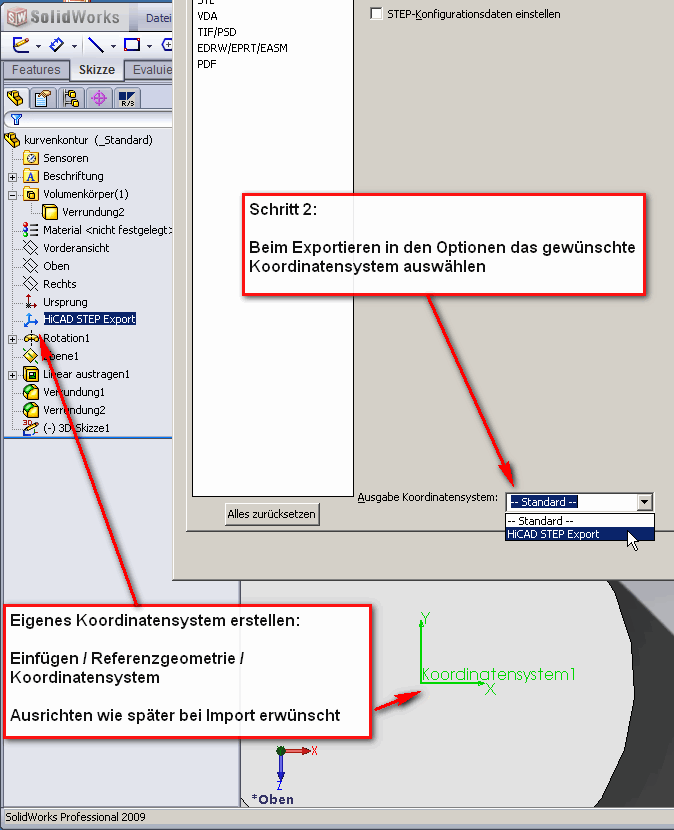

Hallo zsuammen, ich hab zwar keinen Bedarf daran, aber wenn ich das regelmäßig bräuchte (oder auch nur einmal zwischendurch ) würde ich mir ein benutzerdefiniertes Koordinatensystem erstellen und dann den Export in Bezug auf dieses Koordinatensystem durchführen. Beim Reimport nach HiCAD sollte das dann richtig liegen ... hab's allerdings nicht probiert, in Ermangelung an HiCAD. Wenn ihr das regelmäßig braucht macht euch einfach so ein Koordinatensystem schon in eure Teilevorlagen und gut ist. Ciao,
Stefan ------------------
Inoffizielle deutsche SolidWorks Hilfeseite http://solidworks.cad.de
Stefans SolidWorks Blog Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
Mod-Sim
Mitglied
Dipl.-Ing.
Beiträge: 3
Registriert: 13.07.2009
|
erstellt am: 15. Jul. 2009 11:21 <-- editieren / zitieren --> Unities abgeben: Nur für Fistanbor
Hallo, ich möchte die Orientierung einer großen importierten Baugruppe ändern, so dass sie mit den SW-Ansichten übereintimmt (Draufsicht, Vorderansicht, Seitenansicht). Die einzelne Ausrichtung der Unterbaugruppen-Koordinatenssystem am globalen Koordinatensystem über Verknüpfungen ist wegen der hohen Anzahl an Teilen und Baugruppen, die neu orientiert wrrden müssen, umständlich. Gibt es eine Möglichkeit, die gesamte Baugruppe neu auszurichten? Gruß Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
