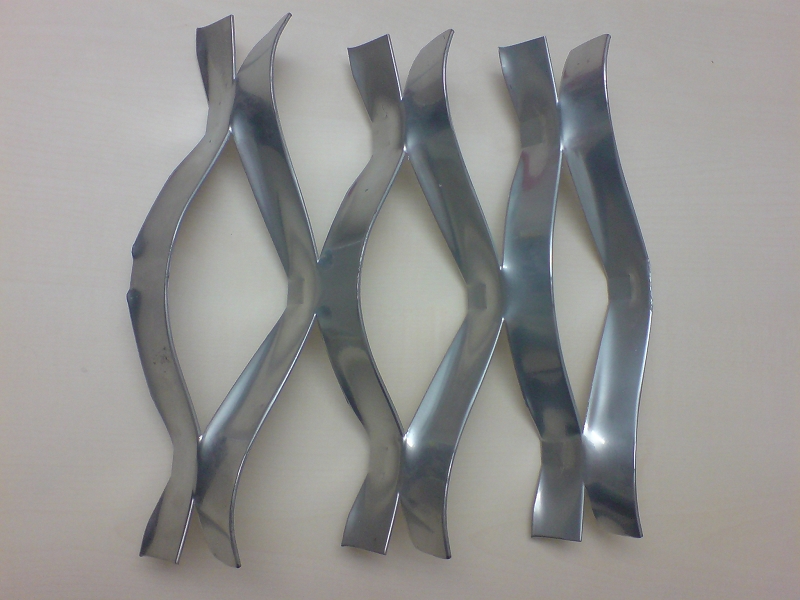

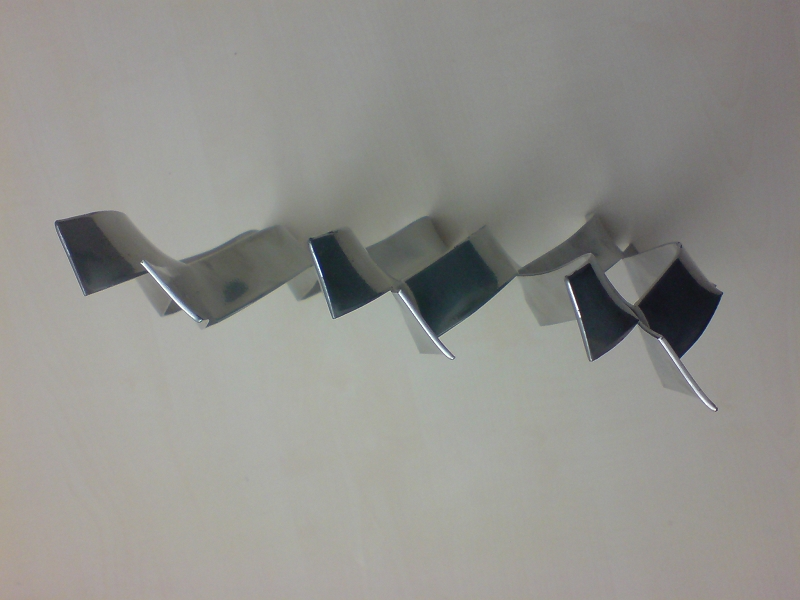

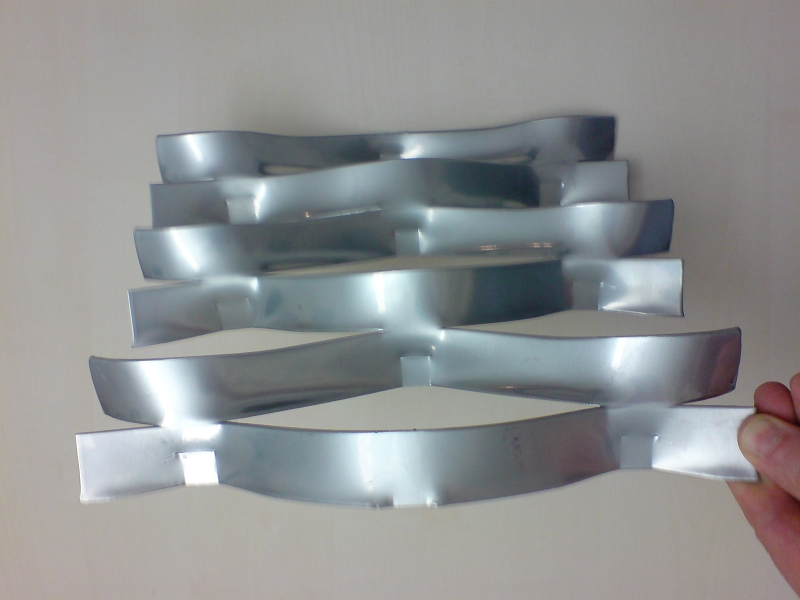

Hat schon mal jemand versucht ein Streckblech (siehe Bilder) im SolidWorks zu erstellen? Ich weiß nicht so recht wie ich an die Sache ran gehen soll. Mit Linien, Kurven oder Splines ????? Wer könnte mir einen Lösungsansatz zeigen.

Hier noch die Definition zu Streckmetall: Streckblech, -metall, mit parallelen Einschnitten versehenes und senkrecht zur Schnittrichtung zu einem Maschensystem auseinander gezogenes Blech, als Ersatz für Drahtgitter,

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

HaPe
Mitglied
Dipl. Ing Maschinenbau, Konstrukteur, CAD-Admin


Sehen Sie sich das Profil von HaPe an!   Senden Sie eine Private Message an HaPe  Schreiben Sie einen Gästebucheintrag für HaPe

Beiträge: 1096
Registriert: 27.11.2001

i7 CPU 960@3.20GHz
8GB Ram
Quadro 2000 4GB
70GB Raid 0
WIN7 prof. SP1 64 bit
SWX 2010 SP5.0
SWX 2012 SP5.0
SWX 2013 SP5.0

erstellt am: 23. Feb. 2009 18:25    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities Nur für Thomas 3D 10 Unities + Antwort hilfreich
Hallo Thomas,

schau mal hier http://ww3.cad.de/foren/ubb/Forum2/HTML/015960.shtml#000006
da ging es um was ähnliches. Ansonsten mal hier: http://solidworks.cad.de/lib_special01.htm
stöbern. Hoffe das hilft Dir weiter.

Gruß HaPe

[Diese Nachricht wurde von HaPe am 23. Feb. 2009 editiert.]

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

Krümmel
Moderator
Konstrukteur mit rotierter Vergangenheit




Sehen Sie sich das Profil von Krümmel an!   Senden Sie eine Private Message an Krümmel  Schreiben Sie einen Gästebucheintrag für Krümmel

Beiträge: 6243
Registriert: 14.09.2008

Was mit SWX so alles geht ;-)

erstellt am: 23. Feb. 2009 20:22    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities Nur für Thomas 3D 10 Unities + Antwort hilfreich

swx2007_Streck.zip


Hallo

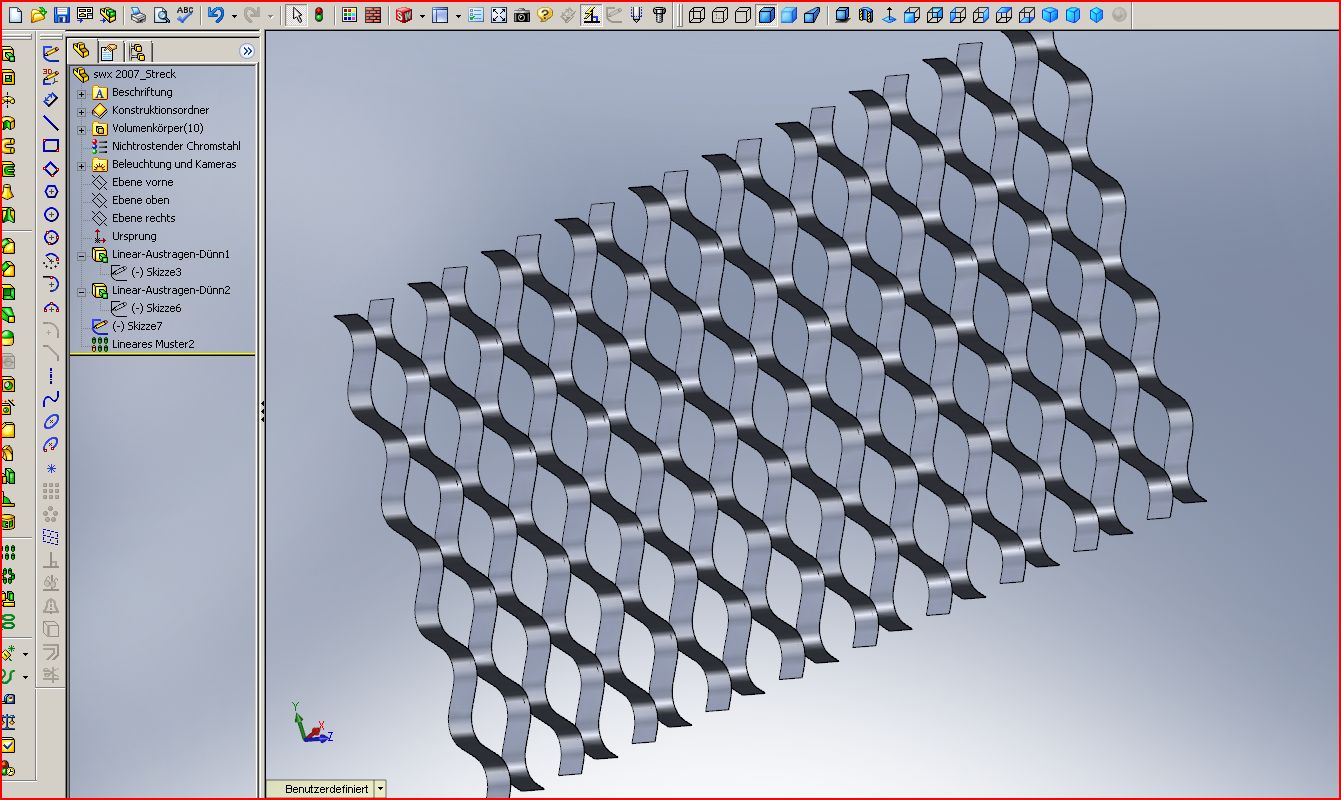

hier mal ein Ansatz !

MfG
Krümmel

------------------
Stillstand ist Rückschritt

[Diese Nachricht wurde von Krümmel am 23. Feb. 2009 editiert.]

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

Thomas 3D
Mitglied
3D Designer


Sehen Sie sich das Profil von Thomas 3D an!   Senden Sie eine Private Message an Thomas 3D  Schreiben Sie einen Gästebucheintrag für Thomas 3D

Beiträge: 394
Registriert: 17.09.2008

AutoCad 2024
Athena 2023
SWX 2020

erstellt am: 23. Feb. 2009 20:42    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities

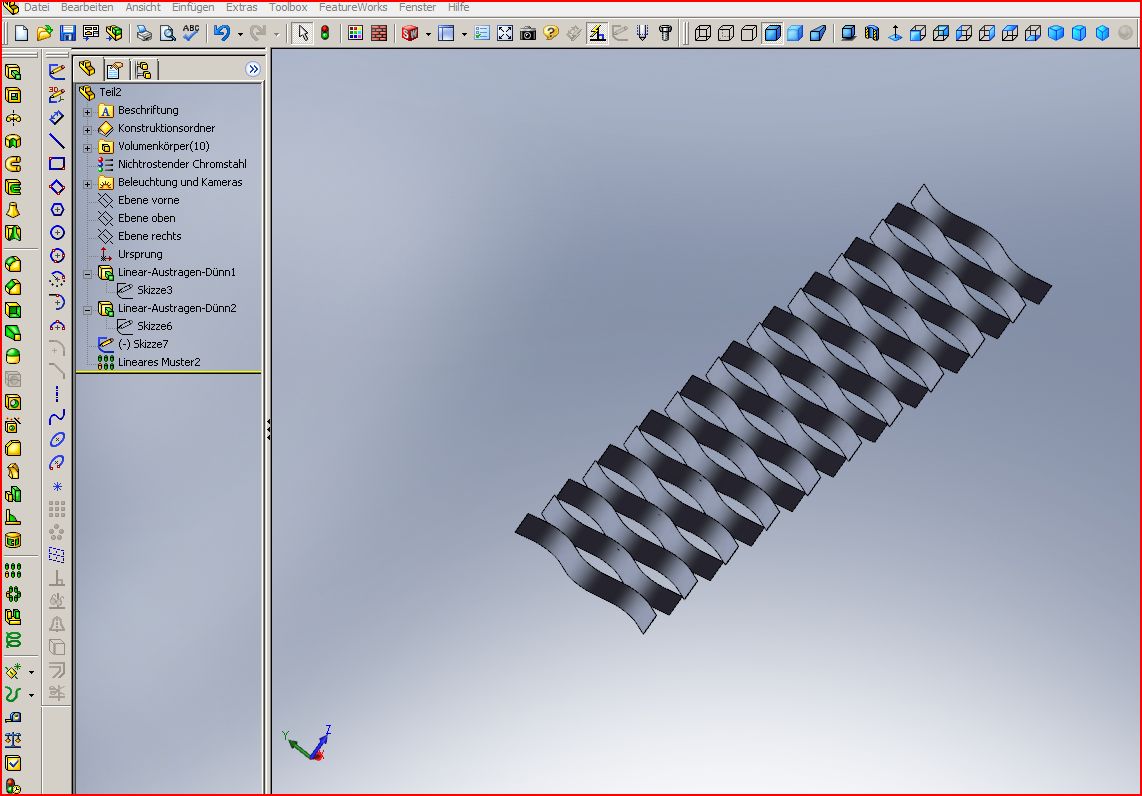

Hey Danke! Mit diesem Ansatz kann ich schon mal andeuten wie das Muster in einem Rahmen gefasst aussehen könnte. Vielleicht läßt sich ja von deinem Ansatz sogar ein richtiges Streckblech (parametrisch) ableiten. Aber nochmals. Vielen Dank!

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

Krümmel
Moderator
Konstrukteur mit rotierter Vergangenheit




Sehen Sie sich das Profil von Krümmel an!   Senden Sie eine Private Message an Krümmel  Schreiben Sie einen Gästebucheintrag für Krümmel

Beiträge: 6243
Registriert: 14.09.2008

Was mit SWX so alles geht ;-)

erstellt am: 23. Feb. 2009 22:25    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities Nur für Thomas 3D 10 Unities + Antwort hilfreich



Hallo Thomas,

kein Problem ,Skizze etwas geändert ,dann Skizzenmuster
und die Größe ist variabel!


MfG
Krümmel

------------------
Stillstand ist Rückschritt
