Thema: Spirale, Spiralende und Drahtdicke ? (1775 mal gelesen)
|
clear-ocean Mitglied Student

 Beiträge: 34 Registriert: 26.10.2008
|
erstellt am: 30. Okt. 2008 17:29 <-- editieren / zitieren --> Unities abgeben:
Hallo Leute, ich habe ein spezielles Problem: - Wie definiere ich die Dicke/Stärke einer Feder ? (Siehe Anhang: wird nur als Linie angezeigt). Mit der Funktion "Aufsatz/Basis ausgetragen" geht es irgendwie nicht. - An den Enden soll jeweils eine zusätzliche Windung sein, die direkt auf der anderen aufliegt, wie mache ich das? Dankeschön
Gruß clear-ocean [Diese Nachricht wurde von clear-ocean am 30. Okt. 2008 editiert.] Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
clear-ocean Mitglied Student

 Beiträge: 34 Registriert: 26.10.2008
|
erstellt am: 30. Okt. 2008 17:33 <-- editieren / zitieren --> Unities abgeben:
|
Krümmel Moderator Konstrukteur mit rotierter Vergangenheit


 Beiträge: 6243 Registriert: 14.09.2008 Was mit SWX so alles geht ;-)
|
erstellt am: 30. Okt. 2008 17:47 <-- editieren / zitieren --> Unities abgeben:          Nur für clear-ocean
|
clear-ocean Mitglied Student

 Beiträge: 34 Registriert: 26.10.2008
|
erstellt am: 30. Okt. 2008 18:01 <-- editieren / zitieren --> Unities abgeben:

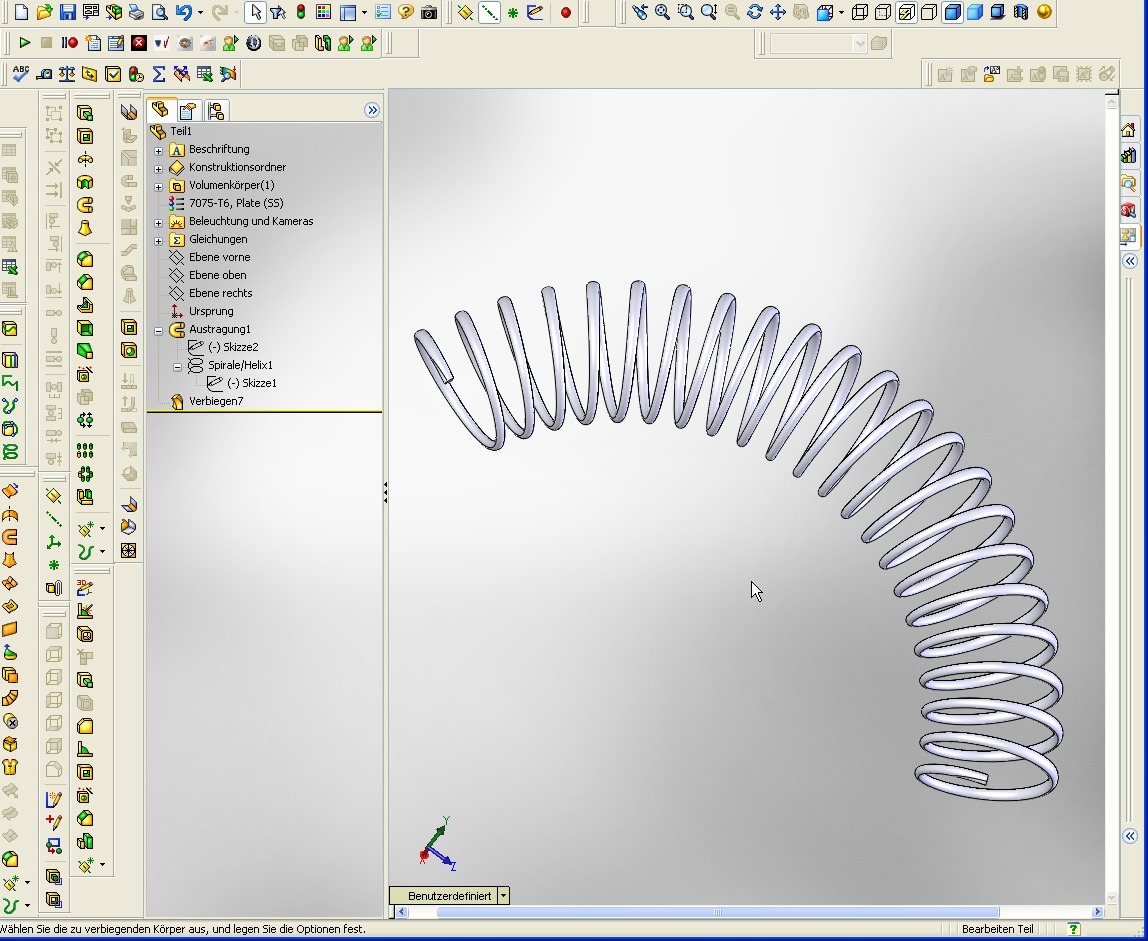

dankeschön. Gibt es eine Möglichkeit die Spirale zu krümmen? Ich weiss im Forum gibt es schon viele Einträge, aber es wir nirgend genau erklärt. Sollte ein Bogen werden, der einen Radius cin 50mm hat. thx. Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
Krümmel Moderator Konstrukteur mit rotierter Vergangenheit


 Beiträge: 6243 Registriert: 14.09.2008 Was mit SWX so alles geht ;-)
|
erstellt am: 30. Okt. 2008 18:08 <-- editieren / zitieren --> Unities abgeben:          Nur für clear-ocean
|
myca Ehrenmitglied V.I.P. h.c. Konstrukteur

 Beiträge: 4383 Registriert: 15.06.2007 SW 2007 SW 2018 2,67 GHz,2 GB, ATI FIRE GL V5200, XP 64 3,4 GHz, 8GB, ATI FIRE PRO V7800, WIN 10 Pro
|
erstellt am: 30. Okt. 2008 18:54 <-- editieren / zitieren --> Unities abgeben:          Nur für clear-ocean
|
relleum Mitglied Konstrukteur, selbstständig

 Beiträge: 176 Registriert: 27.10.2008 Workstation HP Compaq 8710W XP prof. 2002 SP2 2.4GHz, 2GB SW2008SP4.0 Quadro FX1600M 6.14.11.7470
|
erstellt am: 30. Okt. 2008 22:38 <-- editieren / zitieren --> Unities abgeben:          Nur für clear-ocean
Das hab ich auch schon oft gesucht und nichts gefunden, ausser, an das Ende der Helix (=Schraube) einen 3/4-Kreis mit Austragung anzuschliessen, wenn ich angelegte Enden gebraucht hab. Reicht zum korrekt verknüpfen und kommt optisch halbwegs hin. Aufwändiger ginge es noch mit einer 3D-Skizze und einem weichen Übergang von der Helix zum 3/4-Kreis. Und das dann abspeichern als Vorlage und bei jeder Feder nur modifizieren, sonst wird man ja blöde. Leider leider hat sich SW für so ein Standardbauteil wohl nich nix einfallen lassen ...oder?? ------------------ Gruss, Dirk Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
Krümmel Moderator Konstrukteur mit rotierter Vergangenheit


 Beiträge: 6243 Registriert: 14.09.2008 Was mit SWX so alles geht ;-)
|
erstellt am: 30. Okt. 2008 23:46 <-- editieren / zitieren --> Unities abgeben:          Nur für clear-ocean
Hallo, am saubersten ist IMHO linerar ausgetragener Schnitt oben und unten an der Feder (Profis machen das mit einer Skizze) MfG Krümmel (jetzt hab ich auch die zusammengesetzte Kurve wiedergefunden schau mal bei Myca) ------------------ Stillstand ist Rückschritt [Diese Nachricht wurde von Krümmel am 30. Okt. 2008 editiert.] [Diese Nachricht wurde von Krümmel am 31. Okt. 2008 editiert.] Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
Jonischkeit Moderator Freiberuflicher Ingenieurdienstleister (CSWP)


 Beiträge: 2661 Registriert: 29.07.2003 CSWP Solidworks verschiedene Rechner
|
erstellt am: 31. Okt. 2008 08:26 <-- editieren / zitieren --> Unities abgeben:          Nur für clear-ocean
|
myca Ehrenmitglied V.I.P. h.c. Konstrukteur

 Beiträge: 4383 Registriert: 15.06.2007 SW 2007 SW 2018 2,67 GHz,2 GB, ATI FIRE GL V5200, XP 64 3,4 GHz, 8GB, ATI FIRE PRO V7800, WIN 10 Pro
|
erstellt am: 31. Okt. 2008 08:44 <-- editieren / zitieren --> Unities abgeben:          Nur für clear-ocean
 Hi Michael, so kommt es wenn man nur "hamstert" und nicht nachschaut - hätte ich Dein Flexschlauch entpackt und geöffnet, würde mein Beitrag da oben ganz anders aussehen... G. thomas ------------------ Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
cosinus Mitglied Dipl.-Ing.

 Beiträge: 176 Registriert: 01.03.2005 SWX 2018 Premium SP4.0 WIN 10
|
erstellt am: 31. Okt. 2008 08:46 <-- editieren / zitieren --> Unities abgeben:          Nur für clear-ocean
|
myca Ehrenmitglied V.I.P. h.c. Konstrukteur

 Beiträge: 4383 Registriert: 15.06.2007 SW 2007 SW 2018 2,67 GHz,2 GB, ATI FIRE GL V5200, XP 64 3,4 GHz, 8GB, ATI FIRE PRO V7800, WIN 10 Pro
|
erstellt am: 31. Okt. 2008 09:01 <-- editieren / zitieren --> Unities abgeben:          Nur für clear-ocean
|
Oberli Mike Ehrenmitglied V.I.P. h.c. Dipl. Maschinen Ing. / Supporter

 Beiträge: 3864 Registriert: 29.09.2004 SOLIDWORKS 2024 SP3.1 SOLIDWORKS 2023 SP5.0 SOLIDWORKS 2022 SP5.0 SOLIDWORKS 2021 SP5.1
|
erstellt am: 31. Okt. 2008 09:13 <-- editieren / zitieren --> Unities abgeben:          Nur für clear-ocean
Zitat: Original erstellt von clear-ocean: - An den Enden soll jeweils eine zusätzliche Windung sein, die direkt auf der anderen aufliegt, wie mache ich das?
Definiere einen Helix mit unterschiedlichen Steigungen (Variable Steigungshöhe), geht seit SolidWorks 2006. Gruss Mike ------------------ The Power Of Dreams Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
clear-ocean Mitglied Student

 Beiträge: 34 Registriert: 26.10.2008
|
erstellt am: 31. Okt. 2008 09:44 <-- editieren / zitieren --> Unities abgeben:
|
myca Ehrenmitglied V.I.P. h.c. Konstrukteur

 Beiträge: 4383 Registriert: 15.06.2007 SW 2007 SW 2018 2,67 GHz,2 GB, ATI FIRE GL V5200, XP 64 3,4 GHz, 8GB, ATI FIRE PRO V7800, WIN 10 Pro
|
erstellt am: 31. Okt. 2008 10:29 <-- editieren / zitieren --> Unities abgeben:          Nur für clear-ocean
|
clear-ocean Mitglied Student

 Beiträge: 34 Registriert: 26.10.2008
|
erstellt am: 31. Okt. 2008 11:01 <-- editieren / zitieren --> Unities abgeben:
|
myca Ehrenmitglied V.I.P. h.c. Konstrukteur

 Beiträge: 4383 Registriert: 15.06.2007 SW 2007 SW 2018 2,67 GHz,2 GB, ATI FIRE GL V5200, XP 64 3,4 GHz, 8GB, ATI FIRE PRO V7800, WIN 10 Pro
|
erstellt am: 31. Okt. 2008 11:09 <-- editieren / zitieren --> Unities abgeben:          Nur für clear-ocean

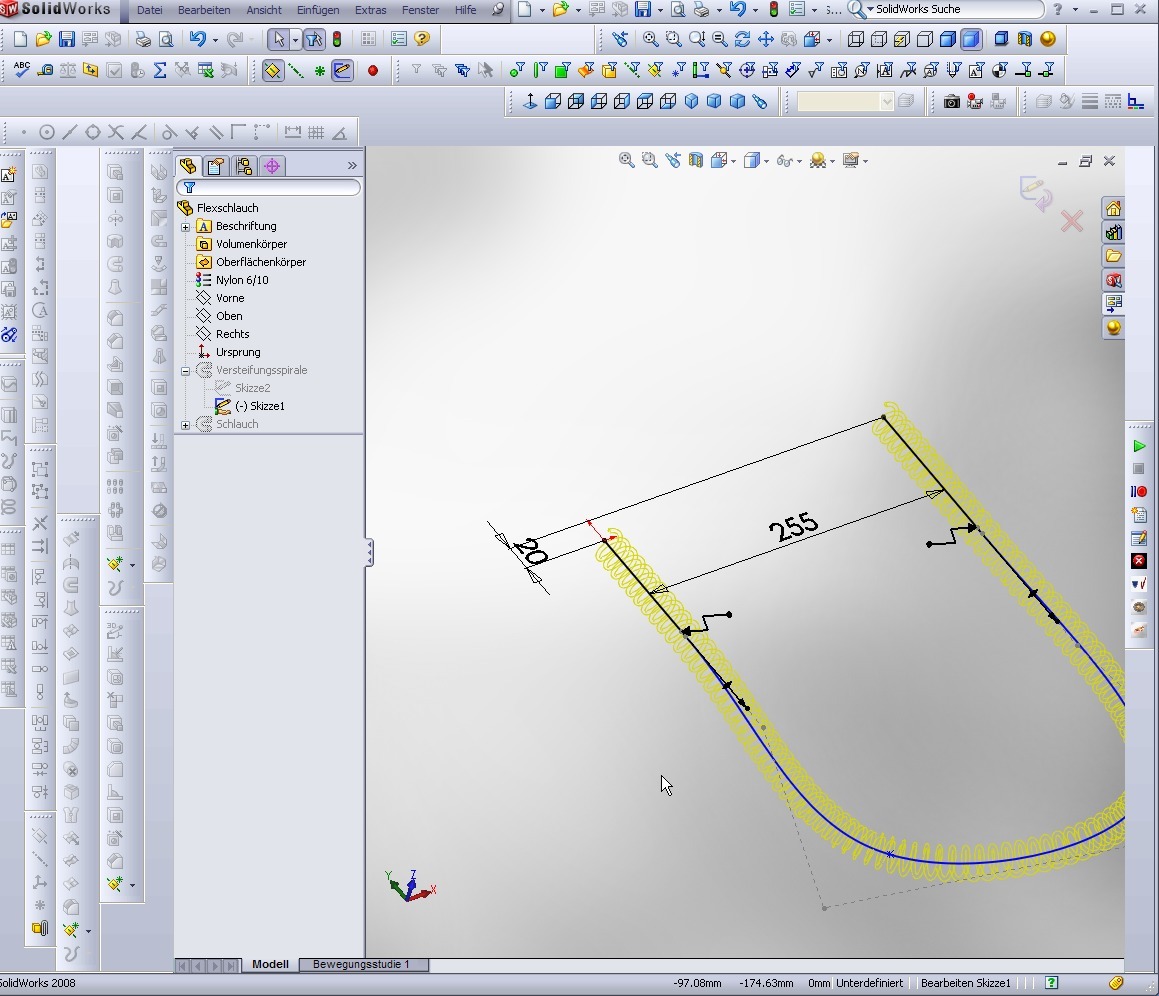

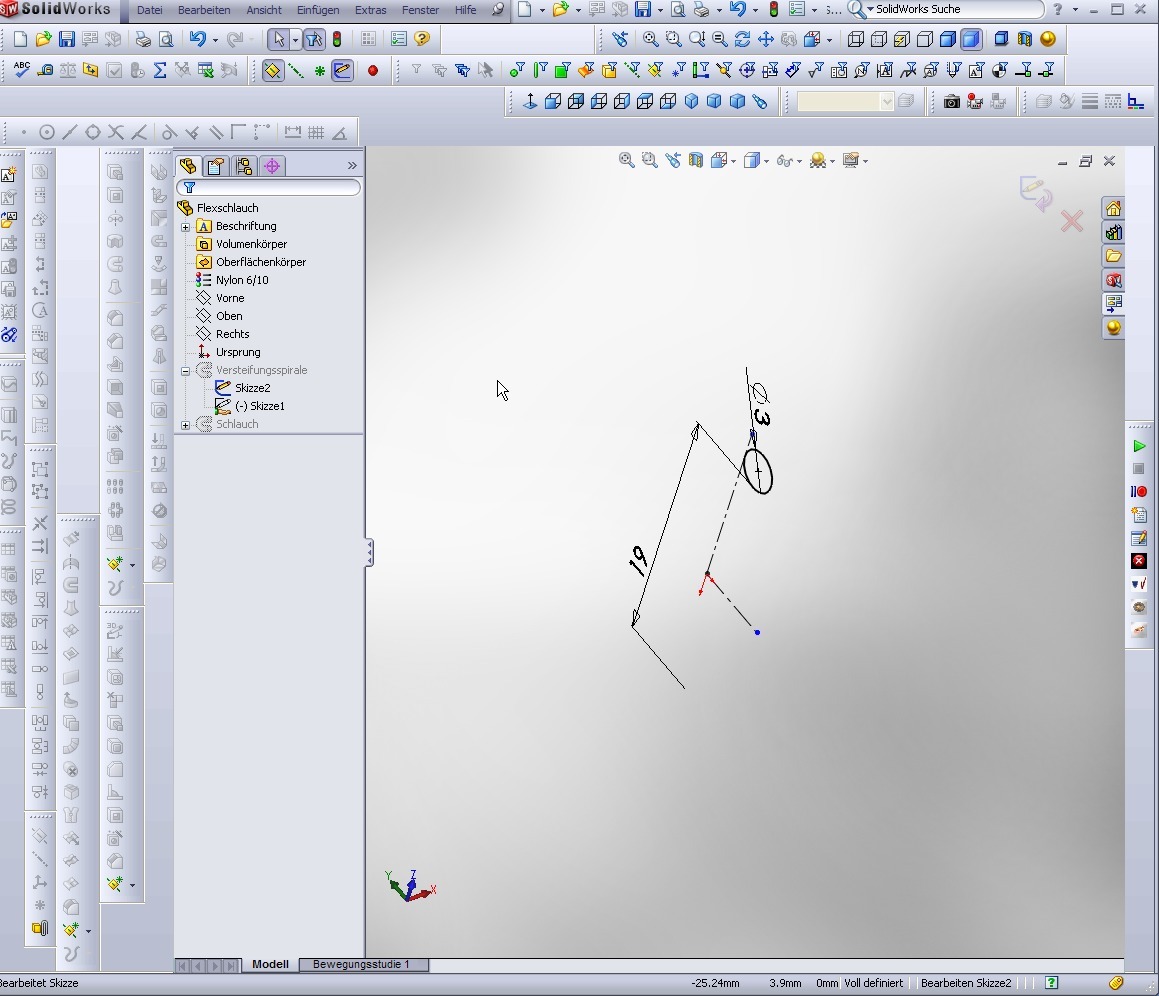

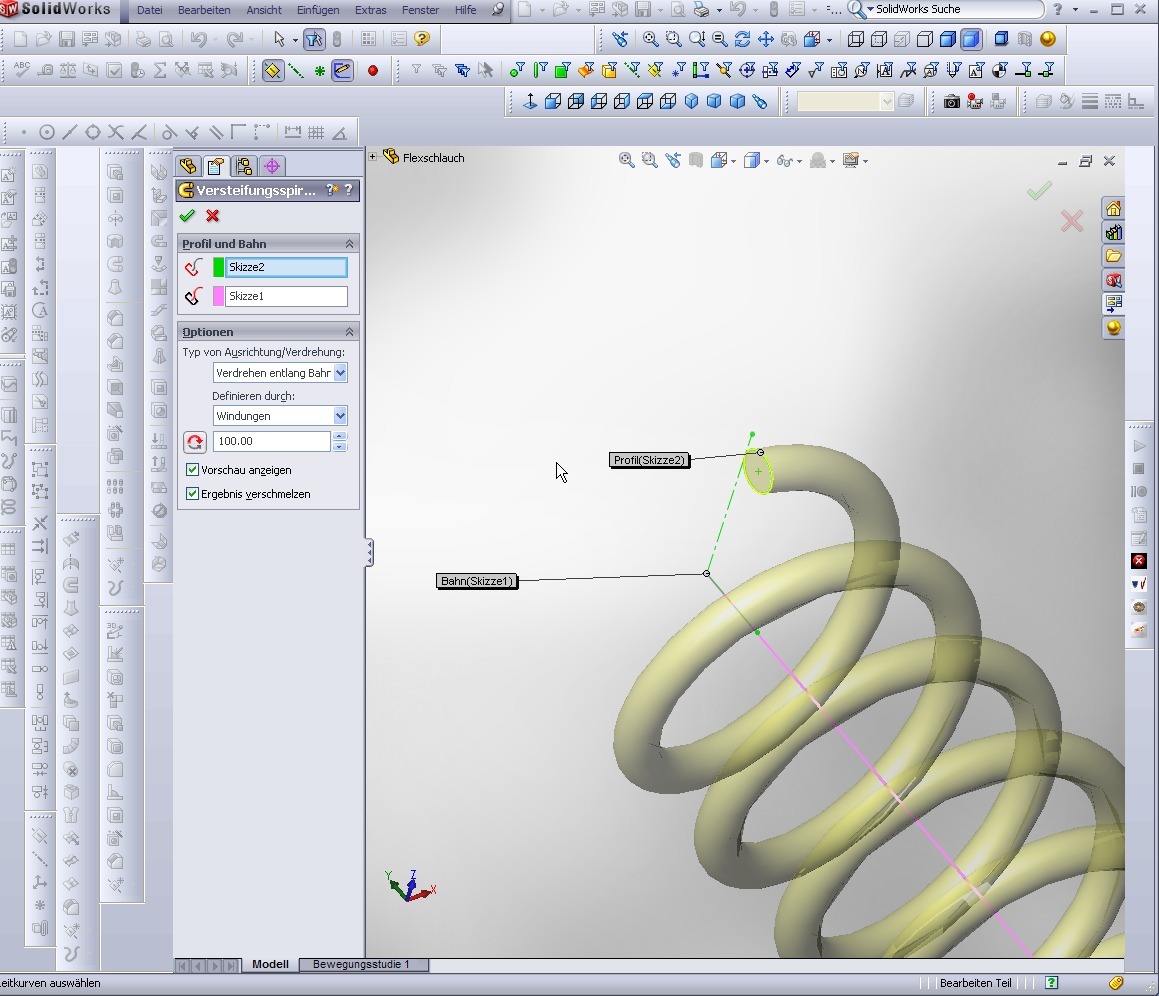

 Hi Ozan, eh, habe doch geschrieben: GEMOGELT - Verbiegen verbiegt auch den Querschnitt - ist nach dem Verbiegen kein Kreis mehr - habe dann ne Elipse als Austragungsprofil hingezimmert. Nimm doch Michaels Lösung - als bahn machst Du Linie - Kreisauschnitt - Linie. G. thomas ------------------ Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
clear-ocean Mitglied Student

 Beiträge: 34 Registriert: 26.10.2008
|
erstellt am: 31. Okt. 2008 11:23 <-- editieren / zitieren --> Unities abgeben:
Ich sehe die Teile nicht, wenn ich sie öffne. Die Symbole sind auch so komisch grau (siehe Anhang). Muss ich da an der Ansicht was einstellen? Und die Windungszahl wird da auch anders sein, ich brauch 35Windungen pro 55mm. [Diese Nachricht wurde von clear-ocean am 31. Okt. 2008 editiert.] Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
Oberli Mike Ehrenmitglied V.I.P. h.c. Dipl. Maschinen Ing. / Supporter

 Beiträge: 3864 Registriert: 29.09.2004 SOLIDWORKS 2024 SP3.1 SOLIDWORKS 2023 SP5.0 SOLIDWORKS 2022 SP5.0 SOLIDWORKS 2021 SP5.1
|
erstellt am: 31. Okt. 2008 11:39 <-- editieren / zitieren --> Unities abgeben:          Nur für clear-ocean
Hallo clear-ocean, Nimm mal RMT (Rechte Maus Taste) auf das graue Feature, und schau mal was das so möglich ist. Das Feature dürfte unterdrückt sein. Kannst du uns einen Gefallen tun. Mach mal den Dozenten darauf aufmerksam, dass eine kleine Einführung in SolidWorks sehr viel Zeit spart. Gruss Mike ------------------ The Power Of Dreams Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
clear-ocean Mitglied Student

 Beiträge: 34 Registriert: 26.10.2008
|
erstellt am: 31. Okt. 2008 12:33 <-- editieren / zitieren --> Unities abgeben:
|
