Thema: Skizze auf gekrümmte Oberfläche (15951 mal gelesen)
|
MaxMustermann
Mitglied
Student
   Beiträge: 117
Registriert: 11.08.2008 SWX 2009
|
erstellt am: 19. Aug. 2008 15:17  <-- editieren / zitieren -->   Unities abgeben:
Hallo! Ich hätte da eine frage bezüglich einer Skizze auf einer gekrümmten Oberfläche. Möchte für einen klassischen Laserzuschnitt eine "lineare" Austragung auf einem gekrümmten Teil, sodass der Schnitt immer senkrecht zur Materialoberfläche läuft. Um ein Beispiel zu nennen: Man stelle sich eine halbe kokosnussschale vor, in die ein S eingelasert werden soll. Dann muss ich dieses S ja auf der gekrümmten kokosnusshälfte zeichnen... Kann man vielleicht die Skizze auf diese Oberfläche projizieren? Grüße,
Max Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
CAD-Maler
Mitglied
Konstrukteur / CAD-Admin / Mädchen für alles
Beiträge: 727
Registriert: 17.01.2007 SWX 2023 SP5
Draftsight 2023
Win 11 Enterprise
Intel i7-13700 2.10 GHz
64GB RAM
Nvidia RTX A2000 12GB
SWx EPDM
AP+
CSWE 2018
|
erstellt am: 19. Aug. 2008 15:24 <-- editieren / zitieren --> Unities abgeben: Nur für MaxMustermann
|
Oberli Mike
Ehrenmitglied V.I.P. h.c.
Dipl. Maschinen Ing. / Supporter
Beiträge: 3864
Registriert: 29.09.2004 SOLIDWORKS 2024 SP3.1
SOLIDWORKS 2023 SP5.0
SOLIDWORKS 2022 SP5.0
SOLIDWORKS 2021 SP5.1
|
erstellt am: 19. Aug. 2008 15:26 <-- editieren / zitieren --> Unities abgeben: Nur für MaxMustermann
Hallo Max, Du kannst die Skizze auf eine Oberfläche projezieren, bin mich jetzt aber nicht sicher ob nur zylindrische gehen, oder auch anderen. Du kannst aber auch das Blech abwickeln, die Aussparung erstellen, und dann wieder aufwickeln. Gruss
Mike ------------------
 The Power Of Dreams Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
MaxMustermann
Mitglied
Student
Beiträge: 117
Registriert: 11.08.2008 SWX 2009
|
erstellt am: 19. Aug. 2008 16:56 <-- editieren / zitieren --> Unities abgeben:

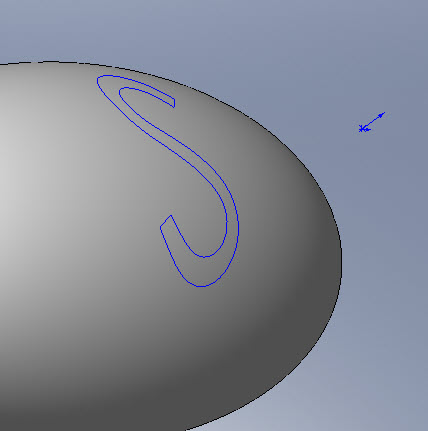

Hallo! Oh, sehr gut! Projiziert habe ich jetzt mal alles ;-) Nur wie kann ich die projizierte Kontur ausschneiden?? Nochdazu normal zur Oberfläche? Ich werde mal die Abwicklungsmethode versuchen. Grüße, Max Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
Lutz Federbusch
Ehrenmitglied V.I.P. h.c.
Dipl.-Ing. Maschinenbau
Beiträge: 3094
Registriert: 03.12.2001 alle SW seit 97+
AutoCAD2016-2022
ERP ProAlpha + CA-Link
Intel Core i7-7820K 32GB
Win10x64 Quadro K5000
SpacePilot
|
erstellt am: 19. Aug. 2008 17:51 <-- editieren / zitieren --> Unities abgeben: Nur für MaxMustermann
Projizieren geht aber nicht, wenn mehrere Konturen in der Skizze sind, z.B. beim "a". Die Blechlösung auch nicht recht. Trennlinie auch nicht. Also etwas schummelnd Schnitt mit Endbedingung kurz hinter der Oberfläche, dann aus der erzeugten Schnittfläche eine Offsetfläche mit Abstand=0 ableiten und diese dann mit Wanddicke auftragen schneiden, das wird dann normal zur Fläche. Oder sollen die projizierten Dinge ganz ausgestanzt werden? ------------------
Lutz Federbusch
Mein Gästebuch
Der Mensch, Herr oder Sklave der Technik? [Diese Nachricht wurde von Lutz Federbusch am 19. Aug. 2008 editiert.] Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
vectra666
Mitglied
Student
Beiträge: 48
Registriert: 07.03.2008 SW 2010 Sp0.0
|
erstellt am: 20. Aug. 2008 08:20 <-- editieren / zitieren --> Unities abgeben: Nur für MaxMustermann
|
