Thema: Kreisförmige Spirale/Feder (7524 mal gelesen)

daneil
Mitglied

Senden Sie eine Private Message an daneil

Schreiben Sie einen Gästebucheintrag für daneil

Beiträge: 8
Registriert: 21.05.2005

erstellt am: 22. Okt. 2005 21:53

Editieren oder löschen Sie diesen Beitrag!

<-- editieren / zitieren -->

Unities abgeben:

Hallo,
ich möchte eine kreisförmige Feder erstellen, die später die Kupplungsbacken einer Fleihkraftkupplung umfassen soll. Aber wie bekomme ich das hin, dass die im Kreis verläuft?
Eine gerade Feder zu erstellen ist ja mit dem Feature Helix/Spirale kein Problem, aber wie bekommt man die rund hin?
habt ihr vielleicht einen Tipp für mich?

Vielen Dank schon mal und Viele Grüße
Daniel

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

wurfsche
Mitglied
Konstrukteur

Senden Sie eine Private Message an wurfsche

Schreiben Sie einen Gästebucheintrag für wurfsche

Beiträge: 910
Registriert: 05.10.2002

erstellt am: 22. Okt. 2005 22:18

<-- editieren / zitieren -->

Unities abgeben:

Nur für daneil

meinst du sowas wie eine Tellerfeder...???
Ich möchte mal behaupten , das kann man rellativ fix mit den Oberflächenfeatures erstellen. Hast du ein paar Eckdaten zur hand.. denn versuch ich mal schnell was.

Gruß Thomas

------------------

[Diese Nachricht wurde von wurfsche am 22. Okt. 2005 editiert.]

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

daneil
Mitglied

Beiträge: 8
Registriert: 21.05.2005

erstellt am: 22. Okt. 2005 22:24

<-- editieren / zitieren -->

Unities abgeben:

ähmm was is ne Tellerfeder?
Ich meine einfach eine Feder die im Kreis verläuft, also die Kupplungsbacken umfasst. Keine Grade feder sondern eine gebogene.
Sie soll ca. 50mm Außendurchmesser haben, und der Durchmesser der eigentlichen Feder soll 2mm sein.

Gruß
Daniel

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

wurfsche
Mitglied
Konstrukteur

Beiträge: 910
Registriert: 05.10.2002

erstellt am: 22. Okt. 2005 22:26

<-- editieren / zitieren -->

Unities abgeben:

Nur für daneil

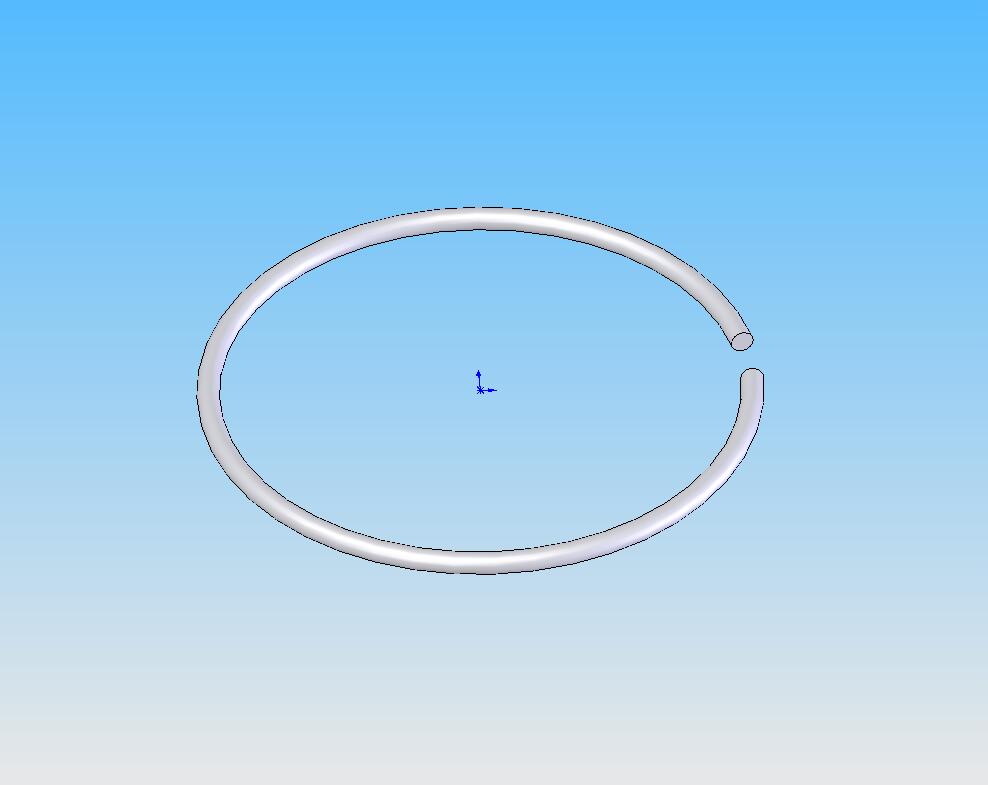

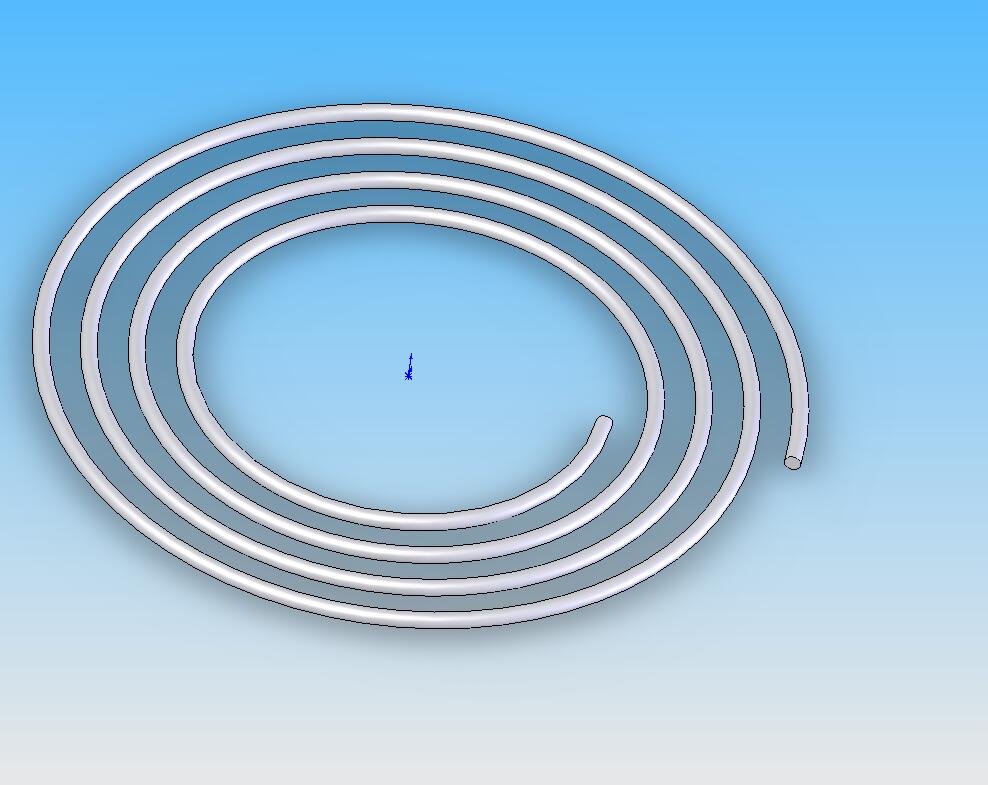

Du meinst jetzt aber nicht einfach nur einen offenen Ring so wie im Anhang, oder...???

Thomas

------------------

[Diese Nachricht wurde von wurfsche am 22. Okt. 2005 editiert.]

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

Ralf Tide
Moderator
-

Senden Sie eine Private Message an Ralf Tide

Schreiben Sie einen Gästebucheintrag für Ralf Tide

Beiträge: 4999
Registriert: 06.08.2001

Sehr seltsame Dinge passiern <Klaus Lage - Toy Story>
.-)

erstellt am: 22. Okt. 2005 22:43

<-- editieren / zitieren -->

Unities abgeben:

Nur für daneil

Hallo daniel,

willkommen im Forum

Ich denke der folgende Beitrag kann Dir helfen:
http://ww3.cad.de/foren/ubb/Forum2/HTML/007572.shtml

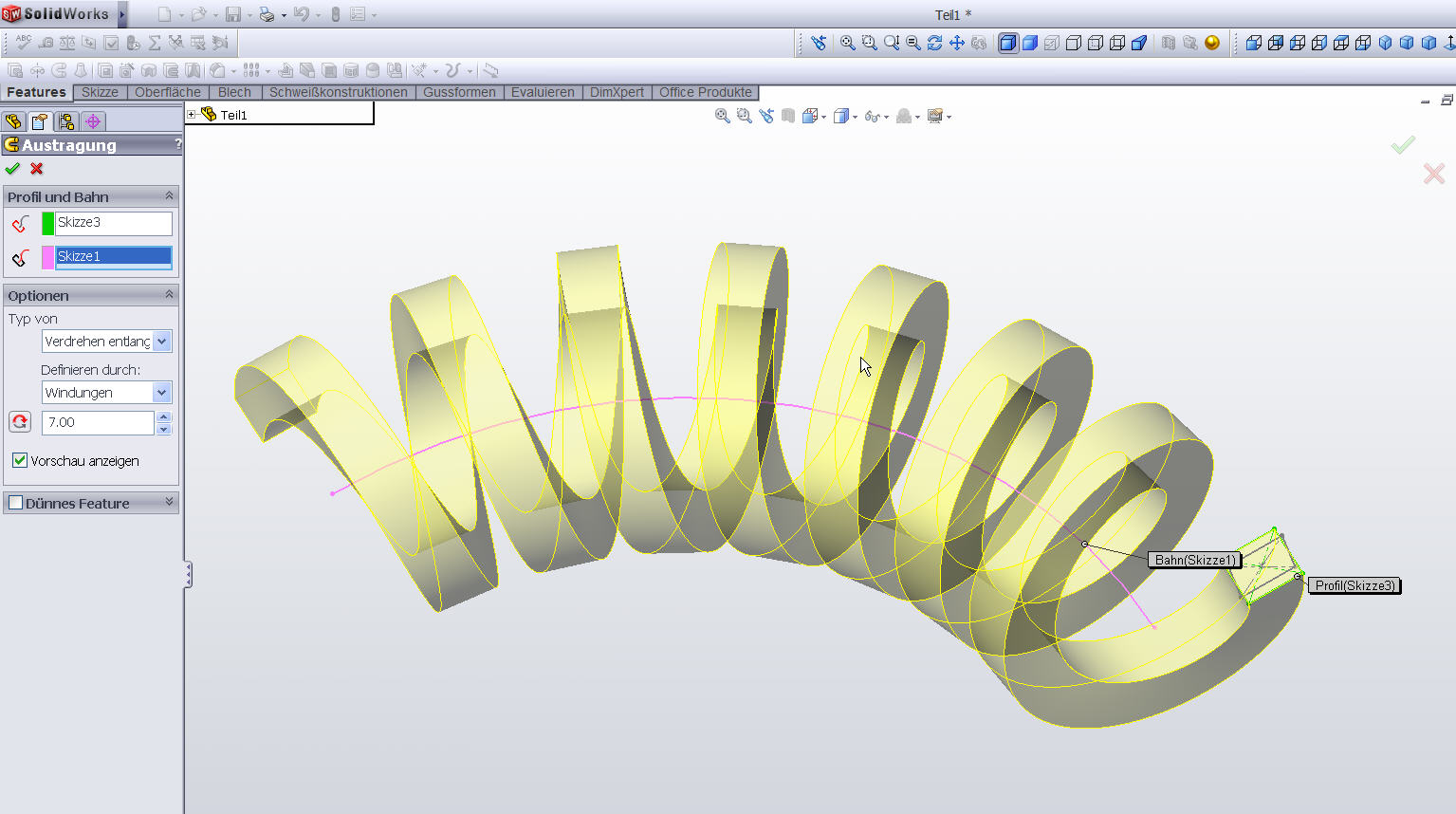

Das wichtige für Dich ist in den Bildern zu erkennen: Eigentlich reicht Dir ein Kreis als Austragungspfad. Das Profil sollte einen entsprechenden Abstand vom Pfad haben. Dann die Verdrehung entlang des Pfades als Option einstellen.

HTH & bis demnäx,
Ralf

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

daneil
Mitglied

Beiträge: 8
Registriert: 21.05.2005

erstellt am: 22. Okt. 2005 22:43

<-- editieren / zitieren -->

Unities abgeben:

Nein.
ich meine ein Spirale quasi um diesen Ring. Eine Feder um den Ring.
Moment ich erstell mal ne Zeichnung wie ichs mir vorstelle

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

wurfsche
Mitglied
Konstrukteur

Beiträge: 910
Registriert: 05.10.2002

erstellt am: 22. Okt. 2005 22:55

<-- editieren / zitieren -->

Unities abgeben:

Nur für daneil


so, ich versuchs noch mal... sowas vielleicht...??? -->

Thomas

------------------

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

daneil
Mitglied

Beiträge: 8
Registriert: 21.05.2005

erstellt am: 22. Okt. 2005 22:58

<-- editieren / zitieren -->

Unities abgeben:

ahh danke Ralf, genau das ists was ich meine. Allerdings bleibt mir noch eine Frage wie meinst du, dass das Profil einen ausreichenden Abstand von der Bahn haben soll?
Eigentlich muss das Profil doch auf der Bahn liegen oder? Ich bekommen jedenfalls in beiden Fällen immer nur n normalen Kreis ihne jede Verdrehung. Also einmal wenn das Profil auf der Bahn liegt und acuh wenn es daneben liegt.

Gruß
daniel

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

daneil
Mitglied

Beiträge: 8
Registriert: 21.05.2005

erstellt am: 22. Okt. 2005 23:00

<-- editieren / zitieren -->

Unities abgeben:


Danke Thomas für deine Hilfe ich meine sowas, was in Ralfs thread ist
Bild ist im Anhang

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

wurfsche
Mitglied
Konstrukteur

Beiträge: 910
Registriert: 05.10.2002

erstellt am: 22. Okt. 2005 23:11

<-- editieren / zitieren -->

Unities abgeben:

Nur für daneil

interessant, interessant.... Stell das Teil doch mal ein wenn du damit fertig bist...

Gruß Thomas

------------------

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

daneil
Mitglied

Beiträge: 8
Registriert: 21.05.2005

erstellt am: 22. Okt. 2005 23:18

<-- editieren / zitieren -->

Unities abgeben:

ja kann ich gerne machen, nur allerdings bekomm ichs noch nicht hin.
Ralf kannst du mir mal das Teil, von dem du das jpeg-bild gepostet hast, schicken? Dann könnte ich ja ganz gut sehen wei du Profil und Bahn gelegt hast; wird mir aus den Bildern noch nciht so ganz klar.

Gruß
Daniel

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

wago
Mitglied
Konstrukteur

Schreiben Sie einen Gästebucheintrag für wago

Beiträge: 523
Registriert: 07.12.2000

SWX 2007+8+9
AIP 2009 - 2015 <P>Man sollte viel öfter nachdenken; und zwar vorher.
(Verfasser unbekannt)

erstellt am: 23. Okt. 2005 09:05

<-- editieren / zitieren -->

Unities abgeben:

Nur für daneil

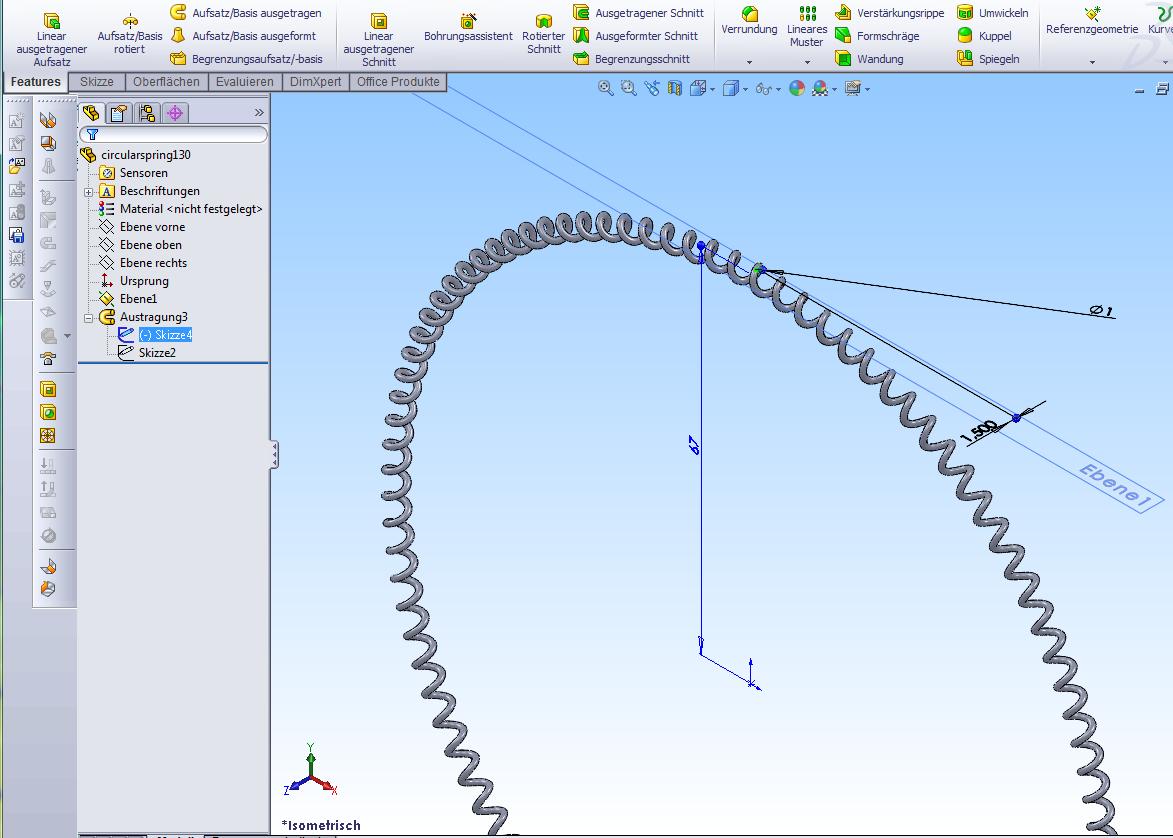

SW3dPS-circularspring.zip

Hallo Daniel,

im Anhang die von dir gewünschte Datei, zu finden auch unter http://www.3dcontentcentral.com/3dcontentcentral/cc_frame.asp. Dort gibt es auch sehr viele interessante Modelle usw.

Im Part das Feature " Unterdrück mich" unterdrücken.

------------------
Gruß,
Walter

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

daneil
Mitglied

Beiträge: 8
Registriert: 21.05.2005

erstellt am: 23. Okt. 2005 10:29

<-- editieren / zitieren -->

Unities abgeben:

moin Walter,
vielen Dank für die Datei und den link, wirklich seh umfangreich die seite.
Allerdings komm ich noch nicht ganz mit der Feder zu recht. Das ganze besteht ja eigentlich nur aus der einen Skizze, die die Dicke des Federdrahts definiert und der Kurve durch XYZ-Punkte. Aber wie sind die XYZ Punkte festgelegt worden? Wie errechnen die sich? Und was muss ich in der Tabelle dan verändern um einen anderen Durchmesser der Feder hinzukriegen?

Gruß
Daniel

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

Jan
Mitglied
Dipl.-Ing.

Schreiben Sie einen Gästebucheintrag für Jan

Beiträge: 1271
Registriert: 23.12.2000

Dienstl. Lenovo 64GB, nVidia, Win10, SW 2019, 2021 u. 2022
Priv. Dell M7740 16GB, nVidia , Win10,
SW 2012, SW 2021 und SW 2022 Prem.

erstellt am: 23. Okt. 2005 11:32

<-- editieren / zitieren -->

Unities abgeben:

Nur für daneil


Moin,

welche SW Version hast Du denn am Start?
Ab 2005 geht es mit einer Austragung!

Jan

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

wurfsche
Mitglied
Konstrukteur

Beiträge: 910
Registriert: 05.10.2002

erstellt am: 23. Okt. 2005 11:53

<-- editieren / zitieren -->

Unities abgeben:

Nur für daneil

Ha.... mal muß nur wissen wo man drücken soll....

Klasse Variante... hätte nicht gedacht das das so einfach ist. Lösung hat ca. 20 Sekunden gedauert... U's(leider nur 10) sind auf dem Weg...

Thomas

------------------

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

daneil
Mitglied

Beiträge: 8
Registriert: 21.05.2005

erstellt am: 23. Okt. 2005 11:53

<-- editieren / zitieren -->

Unities abgeben:


Hab auch 2005.
Jetzt hab ichs auch hingekriegt. Habe die Profilskzizze immer falsch gelegt...
Vielen Dank für alle Tipps.

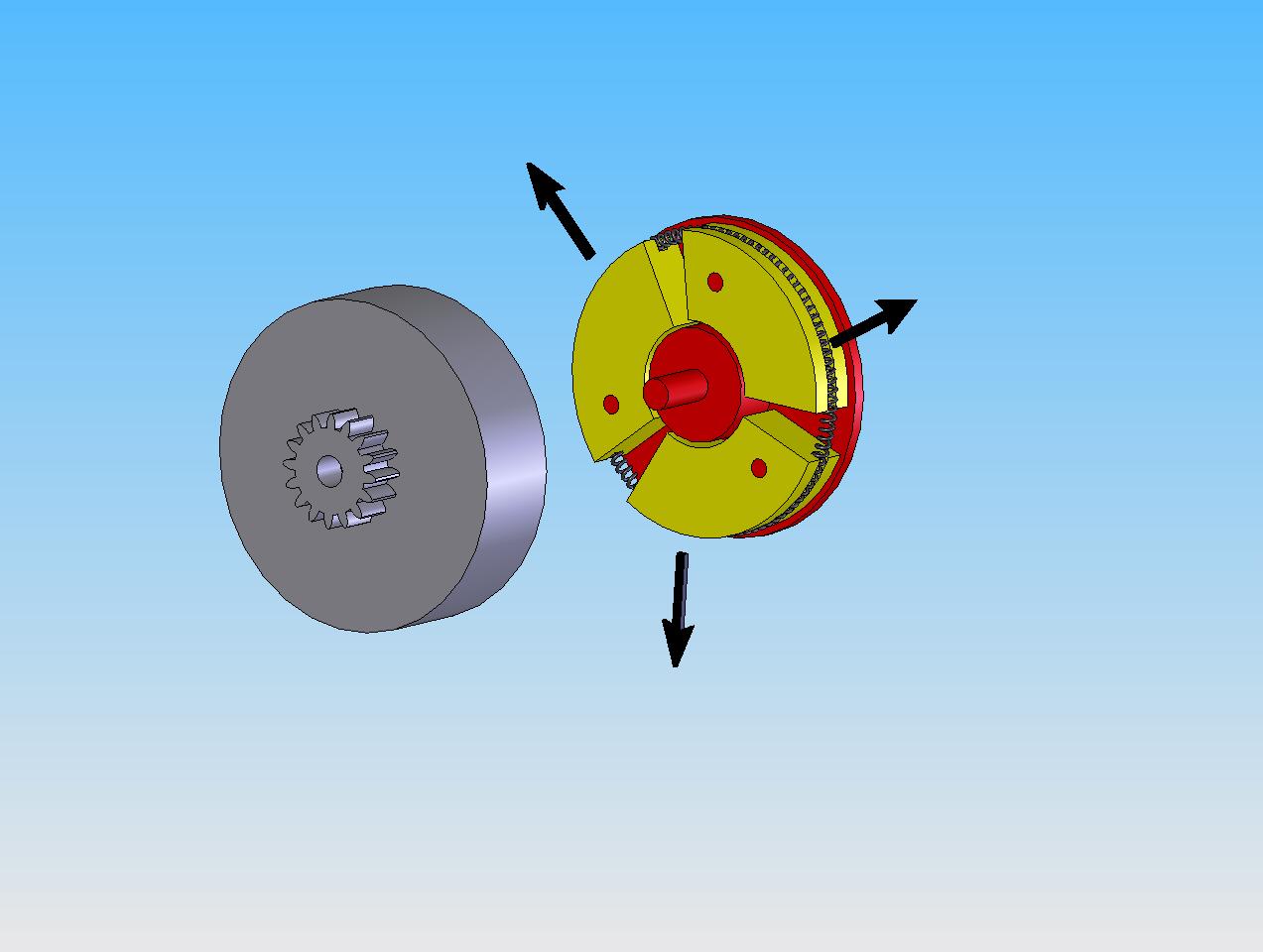

Hier könnt ihr nun meine fertige Fliehkrafkupplung sehen

Gruß
Daniel

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

Silvanus
Mitglied
Student/Praktikant

Senden Sie eine Private Message an Silvanus

Schreiben Sie einen Gästebucheintrag für Silvanus

Beiträge: 27
Registriert: 10.08.2009

Intel® Core i7 i7-720QM 4x 1,6 Ghz
DDR3 SDRAM 4096 MB
1366 x 768 Pixel (WXGA TFT)
ATI Mobility Radeon HD 4650
Microsoft® Windows® 7 Professional (64-Bit)
SolidWorks 2009 SP0.0 x64
Catia V5R19 SP3 x64
PTC PRO ENGINEER WILDFIRE V4 M100 Win64
Autodesk 3ds MAX 64bit
Autodesk Inventor 2008

erstellt am: 25. Aug. 2009 10:09

<-- editieren / zitieren -->

Unities abgeben:

Nur für daneil

Ich weiß der Beitrag ist schon älter, aber ich bin bei der Such nach einer zu einem Kreis geformten Feder nunmal hier gelandet.^^

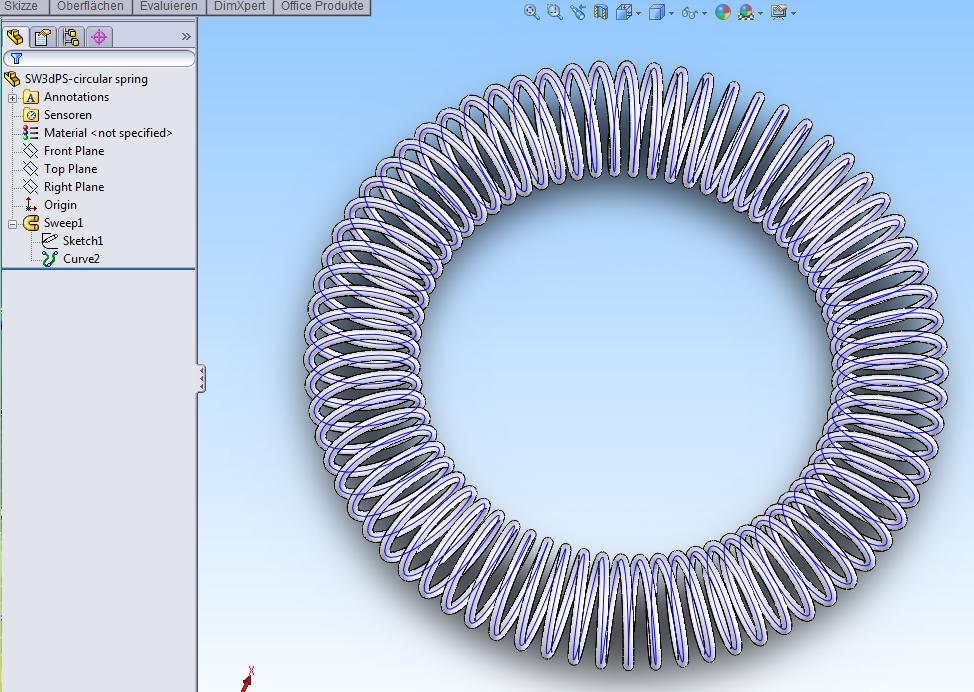

Ich habe mir die Datei SW3dPS-circularspring.zip( http://ww3.cad.de/foren/ubb/uploads/Silvanus/Austragung.jpg ) angeschaut, komme aber damit nicht ganz klar.

Wie bestimme ich die Kurve? Wenn ich Helix/Spirale nehme kann ich den Kreis nicht als Leitkurve wählen. Aber in dem Bespiel wurde auch nur eine Kurve aus Punkten gewählt, aber woher bekomm ich die XYZ-Werte?

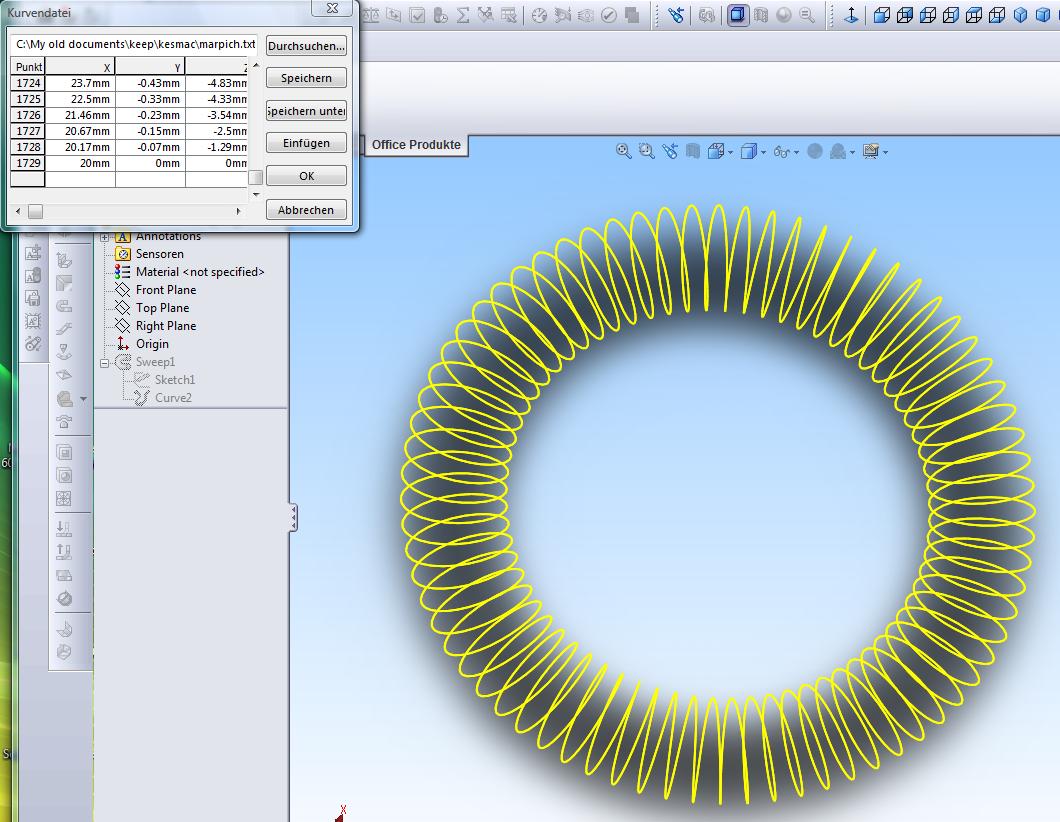

Die über 1700 Werte( http://ww3.cad.de/foren/ubb/uploads/Silvanus/Curve.jpg ) wird ja wohl keiner direkt eingeben, oder?

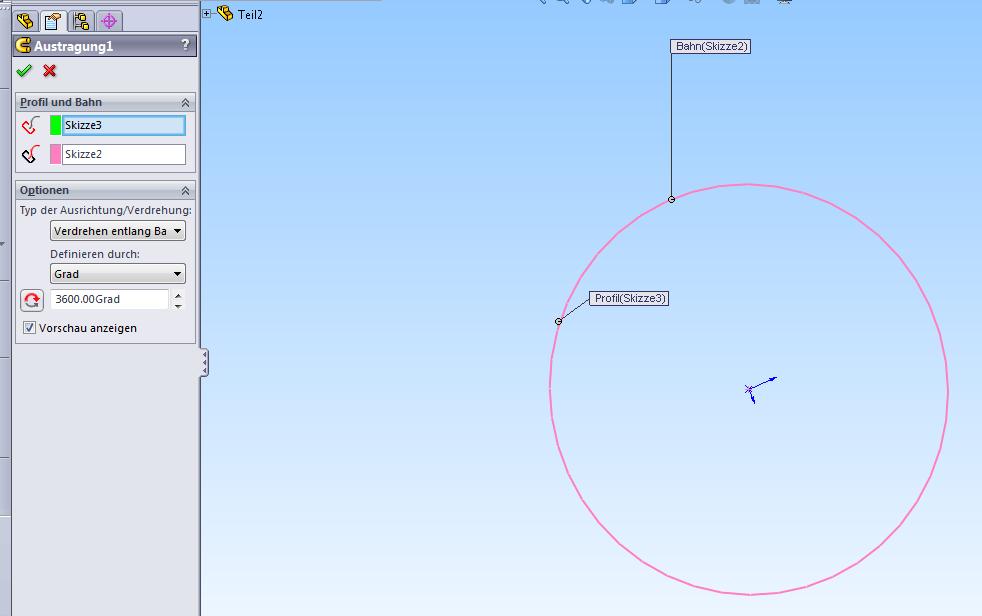

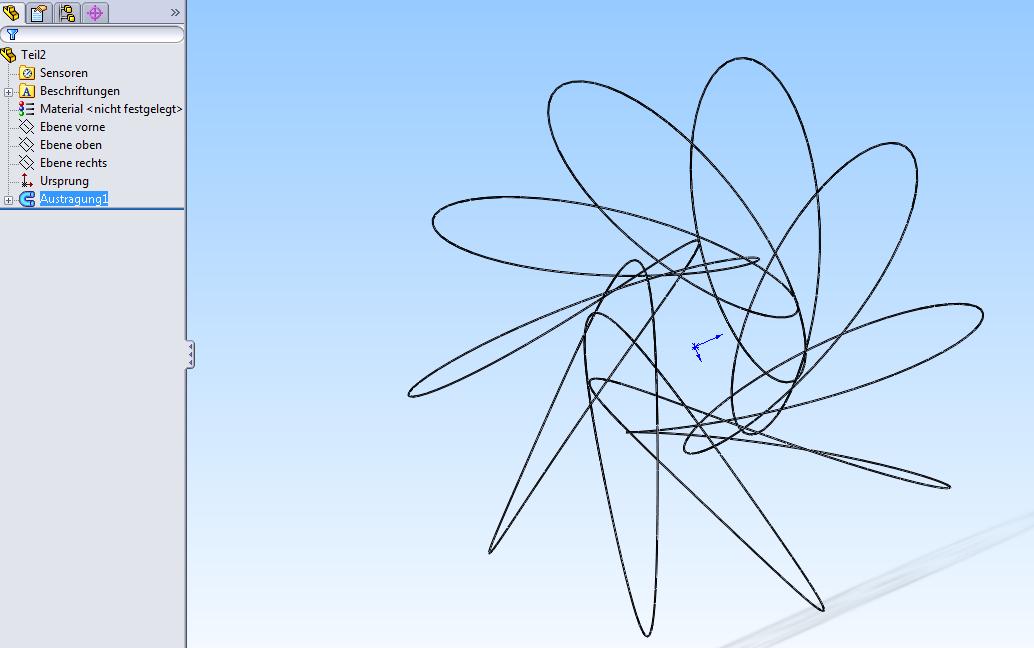

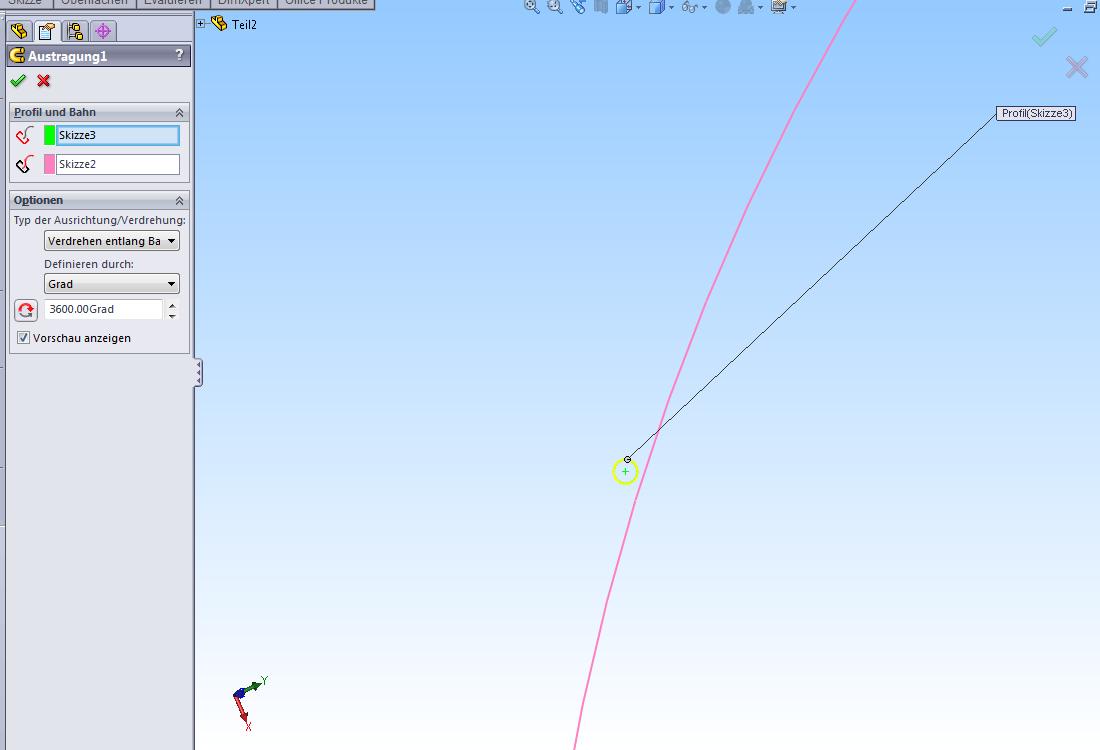

Und über Profil( http://ww3.cad.de/foren/ubb/uploads/Silvanus/ProfilumLeitkurvezoom.jpg ) um Bahn( http://ww3.cad.de/foren/ubb/uploads/Silvanus/ProfilumLeitkurve.jpg ) bekomme ich auch nur Murks( http://ww3.cad.de/foren/ubb/uploads/Silvanus/murks.jpg ).

Dabei will ich einfach nur genau so eine Feder wie zuerst erwähnt einmal mit einem Innenabstand zum Mittelpunkt von 94mm und einmal von 65mm wobei die Windungen der Feder selbst um einen Außendurchmesser von 4mm(Abstand Innenradius zu Außenradius der "Kreisfeder") rotieren sollen.

Kann mir jemand einen Tipp geben?

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

Silvanus
Mitglied
Student/Praktikant

Beiträge: 27
Registriert: 10.08.2009

erstellt am: 25. Aug. 2009 11:57

<-- editieren / zitieren -->

Unities abgeben:

Nur für daneil


Ich hab selber ne Lösung gefunden, diese find ich zwar nicht ideal, aber sie reicht aus um das Problem zu lösen.

Ich habe einfach das Profil auf eine tangentiale Ebene(per Offsetbedingung) gelegt und dann doch über die Austragung die Feder erzeugt.^^

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP
