Hallo Zusammen

Habe da ein kleines Problem mit einer 2D-Ableitung.
Unter Anzeigeart kann man nun  „hohe Qualität“ oder „Entwurfsqualität“ wählen.
Bei mir wird aber unter „hohe Qualität“, Kannten von ausgeblendeten Teilen sichtbar und das sichtbare Teil wird nicht ganz korrekt dargestellt. Wenn ich auf „Entwurfsqualität“ wechsle, sind die Anzeigefehler weg aber das sichtbare Teil wird natürlich nicht sehr schön dargestellt und auf dem Ausdruck fast nicht mehr erkennbar.
Ich habe auch schon unter „Bildqualität“, die höchste Stufe versucht aber leider ohne Erfolg.

Was für Möglichkeiten gibt es sonst noch? Ich Arbeite mit SW2004 SP1.0

Gruss
Faes

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Ich glaub das hat was mit Skizzen in dem Modell zu tun. Blende die mal in der 2D-Ableitung aus.

------------------
Stefan Giehl
TDG Technische Dienstverlening Giehl

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Hi Stefan

Habe mal versucht Skizzen auszublenden. Hat aber leider keinen Einfluss auf die fehlerhafte Darstellung.

Gruss
Faes

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Eventuell handelt es sich ja um eine Explosionsdarstellung???
Dann könnte Dir dieser Link weiterhelfen: http://ww3.cad.de/foren/ubb/Forum2/HTML/003225.shtml

------------------
Stefan Giehl
TDG Technische Dienstverlening Giehl

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Hallo

Bei meiner Zeichnung handelt es sich schon um eine Explo.-Zchng.
Dieser Link hat mir aber leider auch nicht weiter geholfen.
Habe mein Darstellungsfehler immer noch auf der Ableitung.

Gruss
Faes

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Lösch doch einfach mal Deine Explosionslinien in der Baugruppe.

------------------
Stefan Giehl
TDG Technische Dienstverlening Giehl

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Hallo Steff

Habe ich auch schon versucht. Leider ohne Erfolg.
Es bleibt immer Kannten von ausgeblendeten Teilen dargestellt.

Gruss
Faes

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Lager.zip Lager.JPG

Hallo Zusammen, hallo Faes

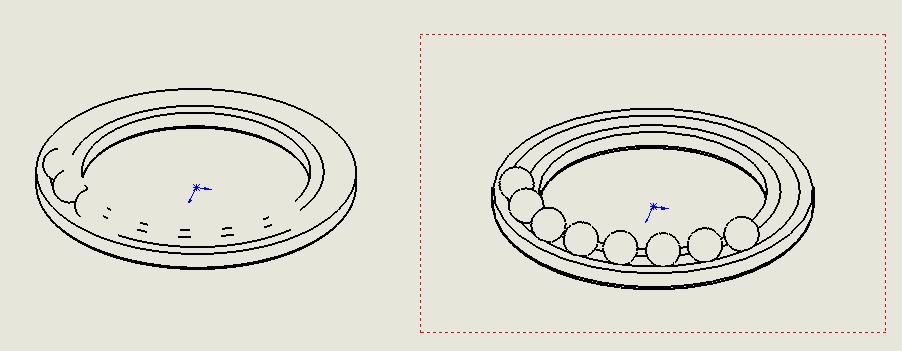

Ich leide derzeit unter genau dem gleichen Problem. Angehängt habe ich zwei Dateien. Einmal das Modell (verkleinerte Version eines FAG Lagers) und ein Foto von meinen Zeichnungsableitungen.

Nach der Zeichnungsableitung erhalte ich mit der Einstellung "Hohe Qualitä" stets das linke Ergebnis. Im Gegensatz zu der korrekten Darstellung auf der rechten Seite, welche ich erreiche wenn ich die "Entwurfs Qualität" einstelle.

Es wäre klasse wenn sich hierfür eine Lösung finden würde wie man diesen Darstellungsfehler unter der Hohen Qualitätsstufe beheben kann. Wir haben schon alles mögliche versucht. Leider ohne Erfolg.

Vielleicht probiert der ein oder andere aus dem Board sich mal daran.

Wir arbeiten hier mit SWX2004 SP1
Vielleicht könnte es jemand auch einmal auf dem SP2 versuchen.

Vielen Dank im Vorraus & voller Hoffnung

Christian

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---


Hallo Christian

Mit SP2 leider genau der selbe Effekt!

Gruss
Markus

[Diese Nachricht wurde von Markus Brunner am 24. Jan. 2004 editiert.]

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

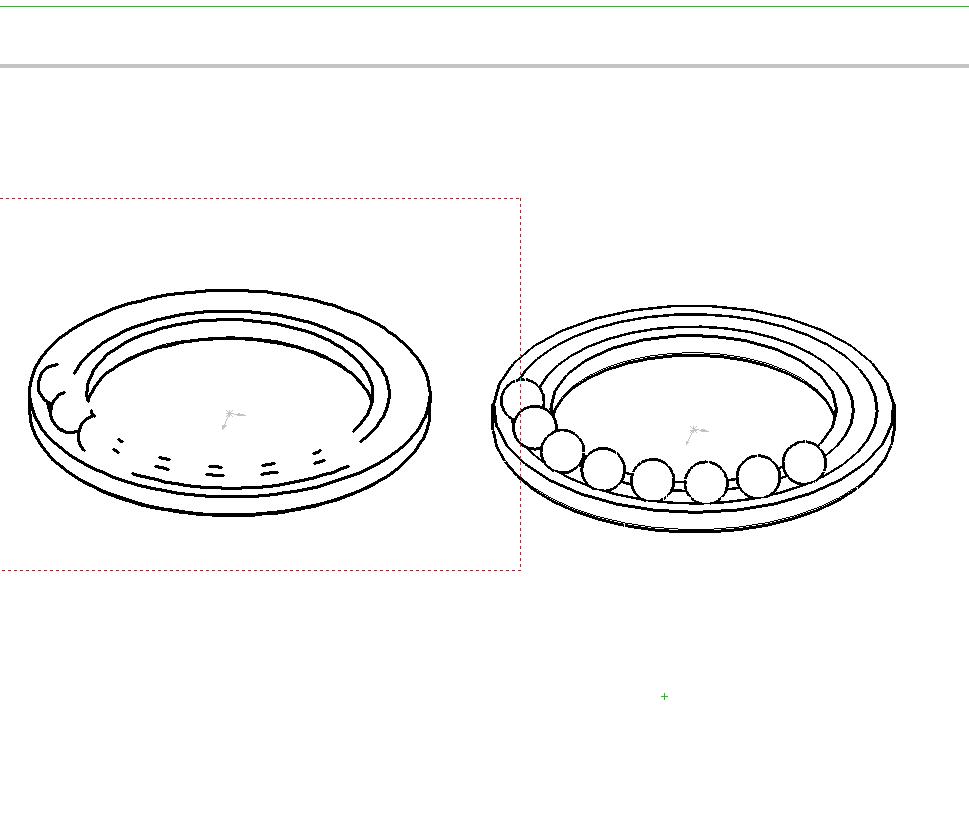

FAG_51115.pdf FAG_51115-Neu.zip

Hallo zusammen,

wenn Ihr Darstellungsfehler in der Zeichnung habt liegt es zu 99,9% an Interferenzen. Hier in dem Fall ist es allerdings so das in den Kugeln zwei Flächen sind. Eine davon löschen dann ist das Thema erledigt. Habe ich als Beispiel angehängt.

Mit freundlichem Gruß.
Robert Hess.

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Hallo Zusammen

Wow, das ging ja richtig schnell. Und auf die Sache mit den Oberflächen wären wir sicher nie gekommen. Vor lauter Suchen nach fehlerhaften Einstellungen übersieht man meistens irgendwelche geometrie bedingten Fehler.

Vielen Dank jedenfalls an Dich Robert für die schnelle Hilfe. Es funktioniert prächtig
Auch ein Dank an Dich Markus für den Versuch mit SP2.

Die Units für euch beide sind unterwegs.

Viele Grüße
Christian

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Hallo Christian,

gern geschehen. Ich möchte Dich noch auf ein Problem mit den Datei-Namen von der BG des Lagers bzw. deren Einzelteile aufmerksam machen. Es ist bei vielen Herstellern üblich deren Kaufteile im 3D (SW-Macro-Datei, Step oder ähnliches) zur Verfügung zu stellen. Nach dem Laden der Macro-Dateien oder Step-Datei heißen die ET's als Beispiel Imported1, Imported2, etc. Wenn Du die Namen der ET's so beläßt kann es große Probleme geben in der Form von BG wo auf einmal ganz falsche ET' enthalten sind. Kannst Du am Besten nachvollziehen wenn Du in eine neue BG ein Zukaufteil als BG lädst wo dieser Fall mit den Namen so ist wie oben geschildert. Num lade mal eine anderes Zukaufteil
(muß auch eine BG sein) wo einige ET's zufälligerweise den selben Dateinamen haben. Die zuerst geladen ET's sind dann auf einmal auch in der zuletzt geladen BG enthalten.

Fällt am stärksten auf wenn die zwei BG's völlig verschiedene Zukaufteile sind. Für die User die die Daten einzeln in einer Datenbank einchecken merken dieses Problem nicht da die Datenbank meistens jedenfalls den einzelnen Daten neue Dateinamen vergibt. Wenn man diese Daten einen Zulieferer zur Verfügung stellt, also Daten wieder auschecken,werden auch wieder meistens die Daten mit ihren Orginal-Dateinamen geschrieben. Der Zuliefer lädt irgend eine große BG wo viele Zukaufteile (BG's) enthalten sind und hat dann möglicherweise Probleme.

Da dies von den einzelnen EDM-Systemen teilweise unterschiedlich gehandhabt wird muß das Letztgenannte nicht immer so stimmen. Beste Absicherung ist sicherzustellen, daß es jeden Dateinamen nur ein einziges mal gibt. Aber vielleicht weißt Du diesen Hintergrund schon gewußt. Dann nichts für ungut.

Mit freundlichem Gruß.
Robert Hess

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Zitat:

---

Original erstellt von Robert Hess:
...Ich möchte Dich noch auf ein Problem mit den Datei-Namen von der BG des Lagers bzw. deren Einzelteile aufmerksam machen. Es ist bei vielen Herstellern üblich deren Kaufteile im 3D (SW-Macro-Datei, Step oder ähnliches) zur Verfügung zu stellen. Nach dem Laden der Macro-Dateien oder Step-Datei heißen die ET's als Beispiel Imported1, Imported2, etc...

---

Hallo zusammen,

erstmal von mir auch noch ein dickes Lob an Dich Robert

Zum Thema mit den Dateinamen hab' ich mal 'n Verbesserungsvorschlag an Solidworks geschickt

Wenn den jemand unterstützen will geht das jederzeit
Auf Stefan Berlitz' Hilfeseite ist eine genaue Beschreibung (auch in englisch  ). Copy & paste ...

http://solidworks.cad.de/int_vv-err/int_vv-081.htm

Beste Grüße & bis demnäx
Ralf

------------------
  KLAMM? Was ist KLAMM?

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Hi Robert

Danke für den Hinweis.
Dessen sind wir uns hier schon bewusst. Der Grund weshalb die Namen in der Datei noch nicht geändert waren liegt vielmehr darin dass ich mir einfach mal ein neues, anderes Lager von FAG geladen habe um zu sehen ob es damit vielleicht funktioniert.
Da dies jedoch wie auf dem Bild zu sehen war auch nicht ging habe ich einfach dieses neue Lager genommen, ein paar Features gelöscht um unter dem 1MB Limit für die Anlage zu bleiben & das ganze dann hier ins Forum gestellt.

In unseren BGs ( wo unter anderem mehrere Lager eingebaut sind) sind die Teile selbstverständlich umbenanntŽ.

Aber trotzdem vielen Dank nochmals für den Hinweis.

Gruß Christian

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

hq.jpg entwurf.jpg

Hallo,

auch ich habe jetzt ein Problem mit einer Zeichnungsansicht.

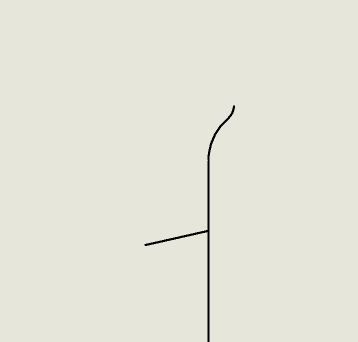

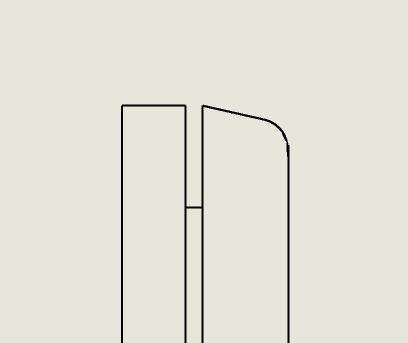

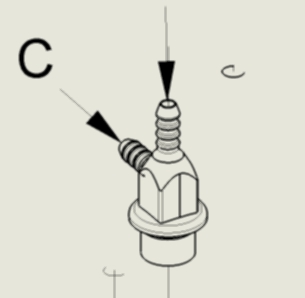

Wenn ich die Ansicht in "Hoher Qualität" erstelle wird das Einzelteil nicht komplett dargestellt. In "Entwurfsansicht" allerdings schon.
Bei der Einzelteilzeichnung könnte man damit vielleicht noch leben, leider habe ich dieses Phänomen auch in der Baugruppenzeichnung, wo dieses Teil eingebaut ist. Dort wird dieses Teil unter "Hoher Qualität" auch nicht dargestellt.

Was kann die Ursache dafür sein?

Gruß
Christian
