Thema: Rohrverstaerkung (1432 mal gelesen)
|
Jeans
Mitglied
Sachbearbeiter
   Beiträge: 59
Registriert: 13.11.2002 P 833 dual
2GB RAM,
Matrox Millennium G450
Win2000 SP4;
SW2004 SP3
SW2005 SP0
|
erstellt am: 12. Jan. 2004 12:02  <-- editieren / zitieren -->   Unities abgeben:
Hallo SW-User, wer kann mir bei folgendem Problem helfen? Die Fläche zwischen den Rohren soll von der Mitte (schräges Rohr) aus, von 0 auf 24mm, umlaufend verstärkt werden(siehe Skizze). Leider kenne ich mich Oberflächenfeature nicht aus und bräuchte mal einen kleinen Ideenschub. Danke und Gruß Jeans
Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
Jonischkeit
Moderator
Freiberuflicher Ingenieurdienstleister (CSWP)

Beiträge: 2661
Registriert: 29.07.2003 CSWP
Solidworks
verschiedene Rechner
|
erstellt am: 12. Jan. 2004 12:12 <-- editieren / zitieren --> Unities abgeben: Nur für Jeans
|
Jeans
Mitglied
Sachbearbeiter
Beiträge: 59
Registriert: 13.11.2002 P 833 dual
2GB RAM,
Matrox Millennium G450
Win2000 SP4;
SW2004 SP3
SW2005 SP0
|
erstellt am: 12. Jan. 2004 12:19 <-- editieren / zitieren --> Unities abgeben:
|
KMassler
Ehrenmitglied V.I.P. h.c.
CAD Admin + Mädchen für Alles...
Beiträge: 2675
Registriert: 06.11.2000 SolidWorks Start 1999
** CSWP 01/2008 **
------------------
Zuletzt beruflich:
- SWX2020 SP5;
- SAP/PLM+ECTR;
- DriveWorks Pro;
- Programmierung:
VBA, aktuell Visual Studio 2022/VB.Net
------------------
ab 2024 (privat):
Onshape und anderes
|
erstellt am: 12. Jan. 2004 12:43 <-- editieren / zitieren --> Unities abgeben: Nur für Jeans
|
Jeans
Mitglied
Sachbearbeiter
Beiträge: 59
Registriert: 13.11.2002 P 833 dual
2GB RAM,
Matrox Millennium G450
Win2000 SP4;
SW2004 SP3
SW2005 SP0
|
erstellt am: 12. Jan. 2004 12:53 <-- editieren / zitieren --> Unities abgeben:

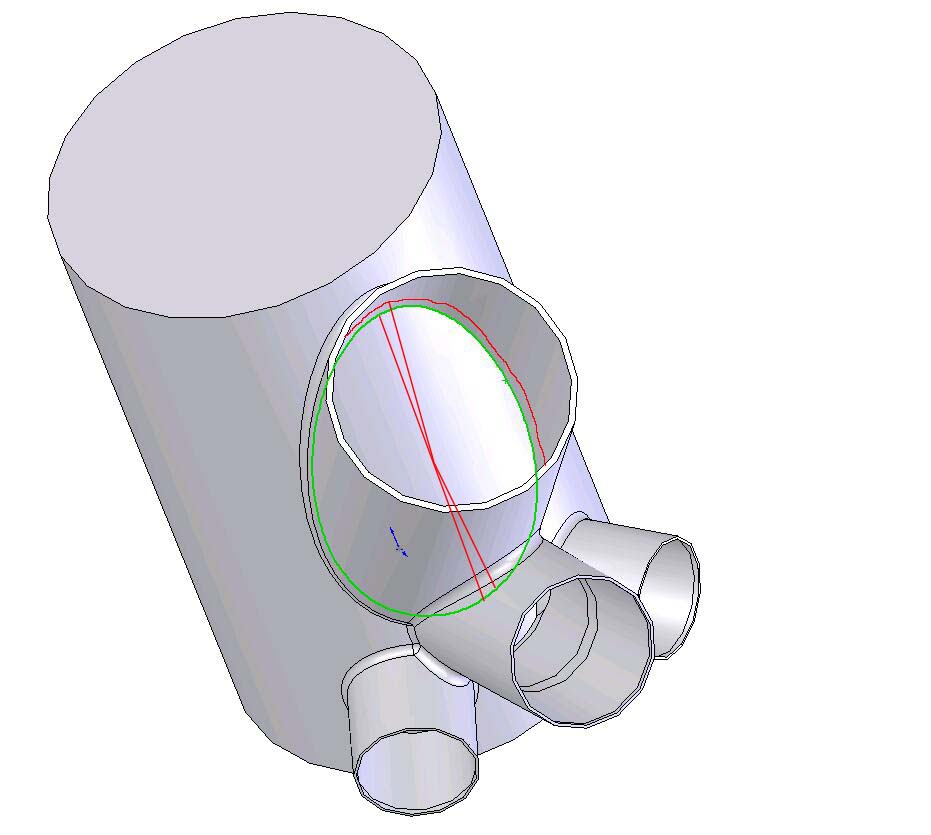

Hallo, mit der Skizze meine ich das Bild Gußknoten.jpg. Die roten Linien zeigen die gewünschte Kontur. Die grüne Linie zeigt die aktuelle Kontur, von woraus die 24mmm Verstärkung angebracht werden soll. Zur Mitte des Schrägen Rohrs verläuft die Verstärkung dann wieder auf 0mm. Gruß Jeans
Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
KMassler
Ehrenmitglied V.I.P. h.c.
CAD Admin + Mädchen für Alles...
Beiträge: 2675
Registriert: 06.11.2000 SolidWorks Start 1999
** CSWP 01/2008 **
------------------
Zuletzt beruflich:
- SWX2020 SP5;
- SAP/PLM+ECTR;
- DriveWorks Pro;
- Programmierung:
VBA, aktuell Visual Studio 2022/VB.Net
------------------
ab 2024 (privat):
Onshape und anderes
|
erstellt am: 12. Jan. 2004 12:54 <-- editieren / zitieren --> Unities abgeben: Nur für Jeans
|
Jonischkeit
Moderator
Freiberuflicher Ingenieurdienstleister (CSWP)
Beiträge: 2661
Registriert: 29.07.2003 CSWP
Solidworks
verschiedene Rechner
|
erstellt am: 12. Jan. 2004 13:04 <-- editieren / zitieren --> Unities abgeben: Nur für Jeans
kann mich Klaus nur anschließen. Mit Austragen als Bahn hab ich´s nicht hinbekommen. Wie soll das in Realität gehen, oder bist Du einer von den Designern denen die Machbarkeit egal ist  ???
Michael
------------------
Auch eine starke Zahl braucht die Unterstützung von Nullen. Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
Jeans
Mitglied
Sachbearbeiter
Beiträge: 59
Registriert: 13.11.2002 P 833 dual
2GB RAM,
Matrox Millennium G450
Win2000 SP4;
SW2004 SP3
SW2005 SP0
|
erstellt am: 12. Jan. 2004 13:16 <-- editieren / zitieren --> Unities abgeben:
Hallo, ich komme aus den Modellbau einer großen Gießerei. Solche Konturen werden bei uns, mit Spachtel Freihand angezogen. Die Spachtelfunktion gibt es aber leider nicht bei SW04. Mit der Funktion "3D-Skizze" komme ich leider auch nicht weiter, obwohl ich die gewünschten Endverläufe habe (Oberflächenoffset). Gruß aus Mülheim Jeans
Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
Jonischkeit
Moderator
Freiberuflicher Ingenieurdienstleister (CSWP)
Beiträge: 2661
Registriert: 29.07.2003 CSWP
Solidworks
verschiedene Rechner
|
erstellt am: 12. Jan. 2004 13:56 <-- editieren / zitieren --> Unities abgeben: Nur für Jeans
Hallo Jeans, mit viel Basten hab ich zumindest ein Pfund Spachtel im richtigen Abstand draufbekommen. Den Rest probier ich heute Abend, falls Du es bis dahin noch nicht hast. Die rote Fläche ragt noch unmotiviert rein, sicher ein Versehen. Michael ------------------
Auch eine starke Zahl braucht die Unterstützung von Nullen. Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
Jeans
Mitglied
Sachbearbeiter
Beiträge: 59
Registriert: 13.11.2002 P 833 dual
2GB RAM,
Matrox Millennium G450
Win2000 SP4;
SW2004 SP3
SW2005 SP0
|
erstellt am: 12. Jan. 2004 14:00 <-- editieren / zitieren --> Unities abgeben:
|
Jonischkeit
Moderator
Freiberuflicher Ingenieurdienstleister (CSWP)
Beiträge: 2661
Registriert: 29.07.2003 CSWP
Solidworks
verschiedene Rechner
|
erstellt am: 12. Jan. 2004 14:04 <-- editieren / zitieren --> Unities abgeben: Nur für Jeans
|
KMassler
Ehrenmitglied V.I.P. h.c.
CAD Admin + Mädchen für Alles...
Beiträge: 2675
Registriert: 06.11.2000 SolidWorks Start 1999
** CSWP 01/2008 **
------------------
Zuletzt beruflich:
- SWX2020 SP5;
- SAP/PLM+ECTR;
- DriveWorks Pro;
- Programmierung:
VBA, aktuell Visual Studio 2022/VB.Net
------------------
ab 2024 (privat):
Onshape und anderes
|
erstellt am: 12. Jan. 2004 14:31 <-- editieren / zitieren --> Unities abgeben: Nur für Jeans
Uff...also ganz so wie du das wolltest, habe ich das nicht hinbekommen. Aber wenn du mit einem kleinen unverstärkten Bereich in der Mitte leben kannst, dann schau dir mal das an. Durch weitere Leitkurven in Längsrichtung des Hauptzylinders wirds vielleicht noch besser. Ich habe übrigens andere Maße, als du vorgegeben hast, damit überhaupt was zu sehen ist (statt 24 habe ich 100 genommen). Ciao ------------------
Klaus Massler,
Alois Kober GmbH
www.al-ko.de
privat www.masslers.de
KLAMM? Was ist KLAMM?
Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
Jonischkeit
Moderator
Freiberuflicher Ingenieurdienstleister (CSWP)
Beiträge: 2661
Registriert: 29.07.2003 CSWP
Solidworks
verschiedene Rechner
|
erstellt am: 12. Jan. 2004 14:40 <-- editieren / zitieren --> Unities abgeben: Nur für Jeans
|
Jeans
Mitglied
Sachbearbeiter
Beiträge: 59
Registriert: 13.11.2002 P 833 dual
2GB RAM,
Matrox Millennium G450
Win2000 SP4;
SW2004 SP3
SW2005 SP0
|
erstellt am: 12. Jan. 2004 14:43 <-- editieren / zitieren --> Unities abgeben:
|
Ex-Mitglied
|
erstellt am: 12. Jan. 2004 14:54 <-- editieren / zitieren -->
Hallo hier die Datei ohne Umlaute. ------------------
Viele Grüße wera |
KMassler
Ehrenmitglied V.I.P. h.c.
CAD Admin + Mädchen für Alles...
Beiträge: 2675
Registriert: 06.11.2000 SolidWorks Start 1999
** CSWP 01/2008 **
------------------
Zuletzt beruflich:
- SWX2020 SP5;
- SAP/PLM+ECTR;
- DriveWorks Pro;
- Programmierung:
VBA, aktuell Visual Studio 2022/VB.Net
------------------
ab 2024 (privat):
Onshape und anderes
|
erstellt am: 12. Jan. 2004 15:11 <-- editieren / zitieren --> Unities abgeben: Nur für Jeans
|
Jeans
Mitglied
Sachbearbeiter
Beiträge: 59
Registriert: 13.11.2002 P 833 dual
2GB RAM,
Matrox Millennium G450
Win2000 SP4;
SW2004 SP3
SW2005 SP0
|
erstellt am: 12. Jan. 2004 15:16 <-- editieren / zitieren --> Unities abgeben:
|
s.giehl
Mitglied
Ingenieur Maschinenbau/Fahrzeugtechnik
Beiträge: 698
Registriert: 10.07.2002 THINK DEEP
|
erstellt am: 12. Jan. 2004 15:20 <-- editieren / zitieren --> Unities abgeben: Nur für Jeans
|
Ex-Mitglied
|
erstellt am: 12. Jan. 2004 15:20 <-- editieren / zitieren -->
Hallo Klaus, danke für den Respekt. In diesem Beitrag auf Seite 2
nach "Trick 17" suchen. Mir selbst wurde das mal im Inventor Forum
erklärt
http://ww3.cad.de/foren/ubb/Forum27/HTML/000434-2.shtml Bin also nicht selbst darauf gekommen. ------------------------------------
Der Trick 17:
1.) Datei mit Umlaut anklicken.
2.) http://ww3.cad.de/foren/ubb/uploads/valu/Zuführung1.zip
den Dateinamen des links löschen und aktualisieren drücken.
3.) die nun sichtbare Datei mit speichern unter downloaden
------------------------------------------------------ ------------------
Viele Grüße wera [Diese Nachricht wurde von WERA am 12. Jan. 2004 editiert.] [Diese Nachricht wurde von WERA am 12. Jan. 2004 editiert.] |
Jonischkeit
Moderator
Freiberuflicher Ingenieurdienstleister (CSWP)
Beiträge: 2661
Registriert: 29.07.2003 CSWP
Solidworks
verschiedene Rechner
|
erstellt am: 12. Jan. 2004 21:32 <-- editieren / zitieren --> Unities abgeben: Nur für Jeans
Zitat:
Original erstellt von s.giehl:
Jeans, wie gefällt Dir diese Lösung?
Da brauch ich nichtmehr weiterzutüfteln. Perfect!!! Michael ------------------
Auch eine starke Zahl braucht die Unterstützung von Nullen. Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
Jeans
Mitglied
Sachbearbeiter
Beiträge: 59
Registriert: 13.11.2002 P 833 dual
2GB RAM,
Matrox Millennium G450
Win2000 SP4;
SW2004 SP3
SW2005 SP0
|
erstellt am: 13. Jan. 2004 08:08 <-- editieren / zitieren --> Unities abgeben:
|
KMassler
Ehrenmitglied V.I.P. h.c.
CAD Admin + Mädchen für Alles...
Beiträge: 2675
Registriert: 06.11.2000 SolidWorks Start 1999
** CSWP 01/2008 **
------------------
Zuletzt beruflich:
- SWX2020 SP5;
- SAP/PLM+ECTR;
- DriveWorks Pro;
- Programmierung:
VBA, aktuell Visual Studio 2022/VB.Net
------------------
ab 2024 (privat):
Onshape und anderes
|
erstellt am: 13. Jan. 2004 08:20 <-- editieren / zitieren --> Unities abgeben: Nur für Jeans
|
Jeans
Mitglied
Sachbearbeiter
Beiträge: 59
Registriert: 13.11.2002 P 833 dual
2GB RAM,
Matrox Millennium G450
Win2000 SP4;
SW2004 SP3
SW2005 SP0
|
erstellt am: 13. Jan. 2004 10:18 <-- editieren / zitieren --> Unities abgeben:
Hallo Könntest du mir noch einmal helfen? Ich bekomme die Oberflächen nicht getrimmt (bei deiner Datei Feature „Surface-Trim1“). Irgendwo muß ich ein Fehler gemacht haben, finde ihn aber nicht (Nerv!!!!). Danke und Gruß Jeans
Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
Jeans
Mitglied
Sachbearbeiter
Beiträge: 59
Registriert: 13.11.2002 P 833 dual
2GB RAM,
Matrox Millennium G450
Win2000 SP4;
SW2004 SP3
SW2005 SP0
|
erstellt am: 13. Jan. 2004 10:21 <-- editieren / zitieren --> Unities abgeben:
|
s.giehl
Mitglied
Ingenieur Maschinenbau/Fahrzeugtechnik
Beiträge: 698
Registriert: 10.07.2002 THINK DEEP
|
erstellt am: 13. Jan. 2004 11:26 <-- editieren / zitieren --> Unities abgeben: Nur für Jeans
Zitat:
Original erstellt von Jeans:
HalloKönntest du mir noch einmal helfen? Ich bekomme die Oberflächen nicht getrimmt (bei deiner Datei Feature „Surface-Trim1“). Irgendwo muß ich ein Fehler gemacht haben, finde ihn aber nicht (Nerv!!!!). Danke und Gruß Jeans

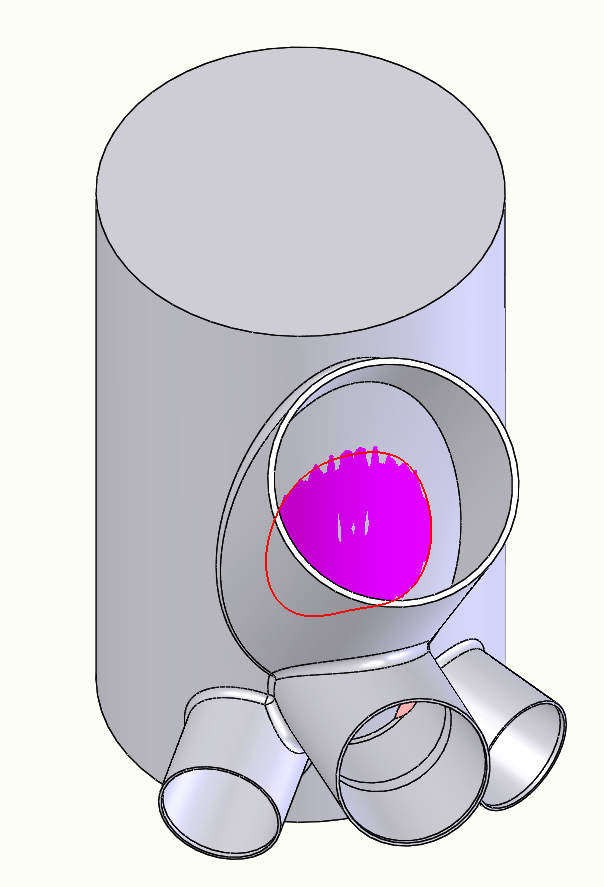

Der Fehler liegt in der 3D-Skizze1 wo Du die Schnittkurve zwischen Rotation5 und Rotation1 gewählt hast anstatt zwischen Rotation5 und Oberfläche-Verlängern1. ------------------
Stefan Giehl
TDG Technische Dienstverlening Giehl
Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
Jeans
Mitglied
Sachbearbeiter
Beiträge: 59
Registriert: 13.11.2002 P 833 dual
2GB RAM,
Matrox Millennium G450
Win2000 SP4;
SW2004 SP3
SW2005 SP0
|
erstellt am: 13. Jan. 2004 11:30 <-- editieren / zitieren --> Unities abgeben:
|
s.giehl
Mitglied
Ingenieur Maschinenbau/Fahrzeugtechnik
Beiträge: 698
Registriert: 10.07.2002 THINK DEEP
|
erstellt am: 13. Jan. 2004 11:44 <-- editieren / zitieren --> Unities abgeben: Nur für Jeans
Zitat:
Original erstellt von Jeans:
Hallo,muß ich Oberfläche-Verlängern1 erst trimmen, oder wie komme ich an die 3DSkizze??
Extras Skizzieren Schnittkurve erstellt die Schnittkurve zwischen Oberflächen.
Alternativ könntest Du auch mit einer Trennlinie arbeiten, etwa so wie in Trennlinie 2.
Oder Oberfläche-Verlängern1 trimmen und Elemente in Skizze übernehmen.
------------------
Stefan Giehl
TDG Technische Dienstverlening Giehl
Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
Jeans
Mitglied
Sachbearbeiter
Beiträge: 59
Registriert: 13.11.2002 P 833 dual
2GB RAM,
Matrox Millennium G450
Win2000 SP4;
SW2004 SP3
SW2005 SP0
|
erstellt am: 13. Jan. 2004 11:47 <-- editieren / zitieren --> Unities abgeben:
|
Richard Eppler
Mitglied
Dipl.-Ing.(FH)
Beiträge: 419
Registriert: 24.04.2001
|
erstellt am: 13. Jan. 2004 19:22 <-- editieren / zitieren --> Unities abgeben: Nur für Jeans
Hallo zusammen, da muß ich doch auch noch meinen Senf dazu geben: Hi Stefan G.: Deine Lösung sieht zwar gut aus, aber man sieht, wenn man eine Kontrollfläche einfügt, das im mittleren Bereich innerhalb der roten Linie Material weggenommen und nicht aufgebaut wird. Da hätte ich doch den Vorschlag mit der Oberfläche ausformen, allerdings mit 8 Leitkurven. Warum die Fläche dann allerdings einseitig so ein Zipfelchen bildet wundert mich auch. Das verschwindet, wenn man die Trennnlinie auf min. D180 vergrößert. Schaut's Euch einfach mal an. Dazu bei allen Features die Unterdrückung aufheben und die "Oberfläche-Verlängern4" + "Oberfläche-Trimmen aufheben2" ausblenden. Wäre sonst zu groß zum Anhängen gewesen. ------------------
Gruss
Richard Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
s.giehl
Mitglied
Ingenieur Maschinenbau/Fahrzeugtechnik
Beiträge: 698
Registriert: 10.07.2002 THINK DEEP
|
erstellt am: 14. Jan. 2004 03:07 <-- editieren / zitieren --> Unities abgeben: Nur für Jeans
Hallo Richard, das ist aber ein guter Senf, den Du da dazugibst! Die Materialwegnahme beträgt sogar mehr als 4mm; war mir gar nicht aufgefallen.
Bei einem Trennliniendurchmesser von 0,01mm, den ich anfänglich gewählt hatte, war Materialwegnahme offensichtlich. Durch die Erhöhung des Durchmessers auf 100mm schien mir dies beseitigt - denkste! Dadurch lassen sich mir nun auch die merkwürdigen Reaktionen von SWX , daß "Wanddicke auftragen" oder "Fläche ersetzen" nicht funktionieren konnten, erklären. ------------------
Stefan Giehl
TDG Technische Dienstverlening Giehl
Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
Jeans
Mitglied
Sachbearbeiter
Beiträge: 59
Registriert: 13.11.2002 P 833 dual
2GB RAM,
Matrox Millennium G450
Win2000 SP4;
SW2004 SP3
SW2005 SP0
|
erstellt am: 14. Jan. 2004 09:03 <-- editieren / zitieren --> Unities abgeben:
Hallo Richard, ist mir auch nicht aufgefallen, daß Material weggenommen worden ist. Probiere jetzt mal deine Lösung und hoffe damit zurecht zukommen. Leider war das Teil schon fertig (die Zugabe wird an allen 4 Rohrabgängen angebracht) Mist!! Gruß und Dank Jeans
Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
