erstellt am: 10. Jan. 2003 11:46

Editieren oder löschen Sie diesen Beitrag!

<-- editieren / zitieren -->

Unities abgeben:

Hallo SWX

'ler,

hoffe von euch mal wieder eine kleine Hilfestellung zu bekommen.

Ich möchte eine Zeichnung mit Alternativdarstellung in DXF-Format speichern so das die Alternativpositionslinien (Phantom) auf einem seperatem Layer (ALTERNATIV) liegen. Bisher bin ich am verzweifeln da die Linien immer nur auf den Layer gelegt werden wie die restlichen Körperkanten.

Hat dafür schon jemand eine Lösung, Workaround, etc. etc. ?

Gruß Ralf

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

s.giehl
Mitglied
Ingenieur Maschinenbau/Fahrzeugtechnik

Senden Sie eine Private Message an s.giehl

Schreiben Sie einen Gästebucheintrag für s.giehl

Beiträge: 698
Registriert: 10.07.2002

THINK DEEP

erstellt am: 10. Jan. 2003 12:05

<-- editieren / zitieren -->

Unities abgeben:

Nur für Ralf Blokscha

Markiere die Bauteile im FMT, dann kannst Du über RMB Komponentenlinien die Layer der Komponenten steuern. Die werden dann normalerweise auch gut exportiert.

------------------
Stefan Giehl
TDG Technische Dienstverlening Giehl

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

Ralf Tide
Moderator
-

Senden Sie eine Private Message an Ralf Tide

Schreiben Sie einen Gästebucheintrag für Ralf Tide

Beiträge: 4999
Registriert: 06.08.2001

Sehr seltsame Dinge passiern <Klaus Lage - Toy Story>
.-)

erstellt am: 10. Jan. 2003 12:14

<-- editieren / zitieren -->

Unities abgeben:

Nur für Ralf Blokscha

Hallo Ralf

vielleicht hilft Dir auch

http://ww3.cad.de/foren/ubb/Forum2/HTML/000880.shtml

bis demnäx
Ralf

------------------

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

Awanger
Mitglied
Stahlformenbauer

Senden Sie eine Private Message an Awanger

Schreiben Sie einen Gästebucheintrag für Awanger

Beiträge: 408
Registriert: 25.10.2002

SWX 2014

erstellt am: 10. Jan. 2003 12:49

<-- editieren / zitieren -->

Unities abgeben:

Nur für Ralf Blokscha


hi Ralf

veruschs mal so

gruß

Rainer

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

Awanger
Mitglied
Stahlformenbauer

Beiträge: 408
Registriert: 25.10.2002

SWX 2014

erstellt am: 10. Jan. 2003 12:57

<-- editieren / zitieren -->

Unities abgeben:

Nur für Ralf Blokscha

irgendwie funktionierts nicht..

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

Awanger
Mitglied
Stahlformenbauer

Beiträge: 408
Registriert: 25.10.2002

SWX 2014

erstellt am: 10. Jan. 2003 13:02

<-- editieren / zitieren -->

Unities abgeben:

Nur für Ralf Blokscha


vieleicht klappts jetzt?? (mit den Anhängen)

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

gpriess
Mitglied
Dipl.-Ing.

Senden Sie eine Private Message an gpriess

Schreiben Sie einen Gästebucheintrag für gpriess

Beiträge: 227
Registriert: 06.07.2000

erstellt am: 10. Jan. 2003 13:03

<-- editieren / zitieren -->

Unities abgeben:

Nur für Ralf Blokscha

Hi,
erstelle dir eine benutzerdefinierte Abbildungsdatei. Da kannst du layer zuweisen. das klappt dann.

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

Ralf Blokscha
Mitglied
Konstrukteur

Beiträge: 175
Registriert: 10.07.2000

XEON 2x3.33GHz, 8.0GB Ram, nVidia Quadro FX 570 256 MB, WIN XP64 SP 2, SWX 2007_x64 SP 5.0

erstellt am: 10. Jan. 2003 13:09

<-- editieren / zitieren -->

Unities abgeben:

Danke für die Antworten,

hat mich bisher nicht weiter gebracht, nach wievor sind die Linien von Körperkanten und der Alternativdarstellung immer auf dem gleichen Layer.

Gruß Ralf

P.S. Ich verwende natürlich die Abbildungsdatei für DXF/DWG.

[Diese Nachricht wurde von Ralf Blokscha am 10. Januar 2003 editiert.]

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

Awanger
Mitglied
Stahlformenbauer

Beiträge: 408
Registriert: 25.10.2002

SWX 2014

erstellt am: 10. Jan. 2003 13:17

<-- editieren / zitieren -->

Unities abgeben:

Nur für Ralf Blokscha


So, nun scheints zu funktionieren..

also Ralf,

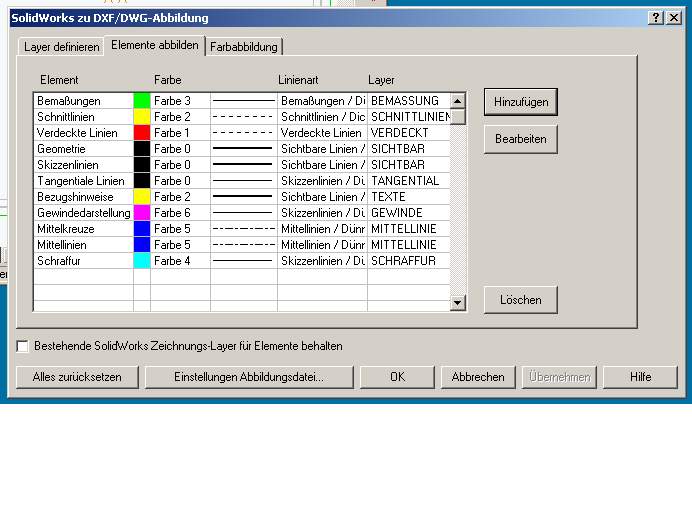

auf dieser Tafel "layers definieren" gibts du an was für layers im fremden cadsystem erzeugt werden sollen.
auf der anderen Tafel "elemente abbilden" weist du deinen SWX SolidWorks Elementen ein definiertes layer zu.
und das funktioniert!!!!!!

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

Awanger
Mitglied
Stahlformenbauer

Beiträge: 408
Registriert: 25.10.2002

SWX 2014

erstellt am: 10. Jan. 2003 13:23

<-- editieren / zitieren -->

Unities abgeben:

Nur für Ralf Blokscha

Obwohl, diese Alternativpositionslinien erscheinen gar nicht in den "Dokumenteneigenschaften-Linien", dann kann man sie wahrscheinlich nicht bei der Abbildung zu dwg/dxf einem Autocadlayer zuweisen.

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

Ralf Blokscha
Mitglied
Konstrukteur

Beiträge: 175
Registriert: 10.07.2000

erstellt am: 10. Jan. 2003 13:24

<-- editieren / zitieren -->

Unities abgeben:

Hallo Awanger,

das mit dem Anhang funktioniert soweit, aber es gibt keine möglichkeit z.B. einen Layer von SWX SolidWorks zum Layer von DXF/DWG zu exportieren. Alternativdarstellung ist ja nichts anderes als Körperkanten mit der Linienart Phantom und Linienstärke dünn.

Gruß Ralf

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

Awanger
Mitglied
Stahlformenbauer

Beiträge: 408
Registriert: 25.10.2002

SWX 2014

erstellt am: 10. Jan. 2003 13:36

<-- editieren / zitieren -->

Unities abgeben:

Nur für Ralf Blokscha

Und wenn du es mal über diese Farbabbildung versuchst? Deinen Linien eine andere Farbe geben und anschließend eine neue, zweite Abbildungsdatei erstellen?

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

s.giehl
Mitglied
Ingenieur Maschinenbau/Fahrzeugtechnik

Beiträge: 698
Registriert: 10.07.2002

THINK DEEP

erstellt am: 10. Jan. 2003 14:17

<-- editieren / zitieren -->

Unities abgeben:

Nur für Ralf Blokscha

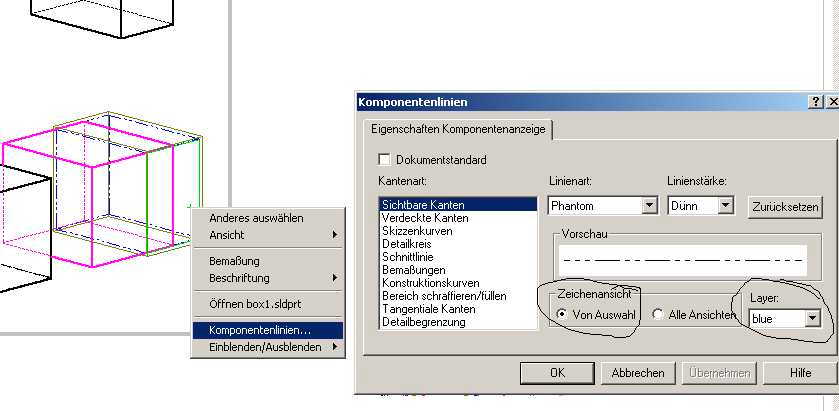

Ich mache das so (siehe Abbildung) ohne Abbildungsdatei und bei mir werden alle Layer exportiert.

------------------
Stefan Giehl
TDG Technische Dienstverlening Giehl

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

Otto Kaufmann
Mitglied
Konstrukteur

Senden Sie eine Private Message an Otto Kaufmann

Schreiben Sie einen Gästebucheintrag für Otto Kaufmann

Beiträge: 108
Registriert: 13.07.2001

erstellt am: 13. Jan. 2003 13:19

<-- editieren / zitieren -->

Unities abgeben:

Nur für Ralf Blokscha

Moin zusammen,

die Sache mit dem Export nach .dxf mit Abbildungsdatei funzt in 2003 nicht.
Ich warte in diesem Zusammenhang auf Rückmeldung von meinem Support (der hat's nach Amerika geschickt...).

Tut mich traurig dass dass nicht wirklich helfen tut.

Gruß Otto

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

Ralf Blokscha
Mitglied
Konstrukteur

Beiträge: 175
Registriert: 10.07.2000

XEON 2x3.33GHz, 8.0GB Ram, nVidia Quadro FX 570 256 MB, WIN XP64 SP 2, SWX 2007_x64 SP 5.0

erstellt am: 13. Jan. 2003 15:00

<-- editieren / zitieren -->

Unities abgeben:

Hallo Stefan,

mußt du dann jedem Teil einen Layer zuweisen?

Gruß Ralf

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP
