Thema: Projektion von Kurve auf Zylindermantel (5055 mal gelesen)
|
Bruford
Mitglied
Betriebsmittelkonstruktion - Elektromotorenfertigung
   Beiträge: 82
Registriert: 27.10.2008 HP Z600 Workstation
Windows 7
NVIDIA Quattro 4000
CATIA V5R19
3Dcom Enovia VPM
|
erstellt am: 15. Nov. 2011 17:28  <-- editieren / zitieren -->   Unities abgeben:
Hallo Forum! Einfache Geschichte, finde leider keine Passenden Beiträge im Forum: Ich will eine Kurve auf einen Zylindermantel abwickeln. Mit der GSD-Funktion "Projektion" klappt soweit alles, nur windet sich meine mit "PI*D" lange Kurve nicht vollständig um den Umfang des Zylinders. What has have had happened? Danke im Voraus! Gruß
Bruford
Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
bgrittmann
Moderator
Konstrukteur

Beiträge: 12054
Registriert: 30.11.2006 CATIA V5R19
|
erstellt am: 15. Nov. 2011 23:13 <-- editieren / zitieren --> Unities abgeben: Nur für Bruford
Servus Probiere es mal mit der Funktion "Entwickeln" (ggf spezielle Lizenz erforderlich). Oder erstelle dir mit deiner Kurve eine Regel und trage diese mit "parallele Kurve" auf die Mantelfläche auf. Gruß
Bernd
------------------
Warum einfach, wenn es auch kompliziert geht. Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
Bruford
Mitglied
Betriebsmittelkonstruktion - Elektromotorenfertigung
Beiträge: 82
Registriert: 27.10.2008
|
erstellt am: 16. Nov. 2011 07:17 <-- editieren / zitieren --> Unities abgeben:
Guten Morgen, nach der Lizenz werd ich mich mal gerade bei der IT erkundigen.
Wie würde das alternativ mit der Regel funktionieren? Hab sowas noch nie benutzt, bin auf de Gebiet Anfänger.
Eine kurzer Anstoß wäre ganz Hilfreich. Danke! Viele Grüße,
Bruford
Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
bgrittmann
Moderator
Konstrukteur
Beiträge: 12054
Registriert: 30.11.2006 CATIA V5R19
|
erstellt am: 16. Nov. 2011 08:04 <-- editieren / zitieren --> Unities abgeben: Nur für Bruford
|
ch
Mitglied
Dipl.-Ing. (FH) - Studiendirektor a.D.
Beiträge: 730
Registriert: 27.05.2001
|
erstellt am: 16. Nov. 2011 12:18 <-- editieren / zitieren --> Unities abgeben: Nur für Bruford
|

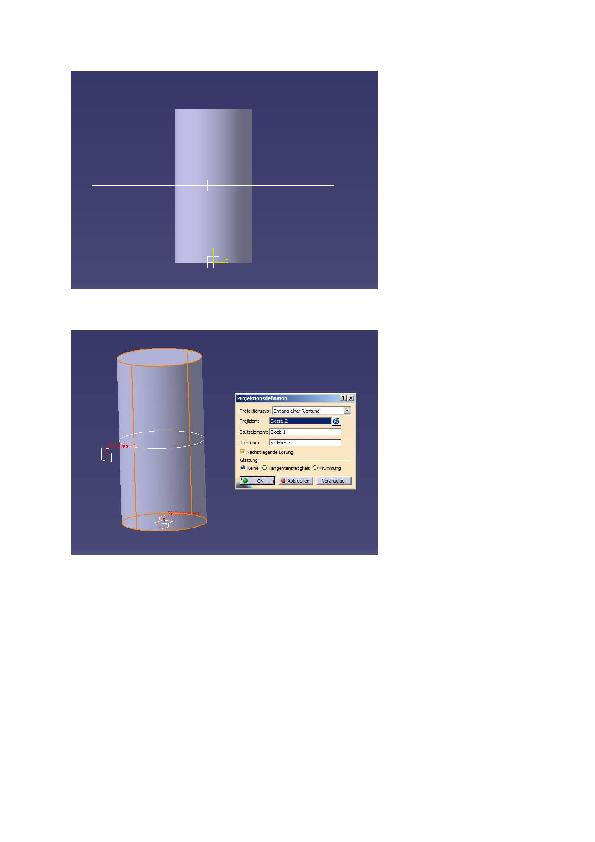

bgrittmann
Moderator
Konstrukteur
Beiträge: 12054
Registriert: 30.11.2006 CATIA V5R19
|
erstellt am: 16. Nov. 2011 12:37 <-- editieren / zitieren --> Unities abgeben: Nur für Bruford
Servus Gute Idee, allerdings wird dabei die Geometrie projiziert (verzerrt) und nicht "aufgewickelt" (was ich aus der ursprünglichen Frage so herauslese) Gruß
Bernd ------------------
Warum einfach, wenn es auch kompliziert geht. Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
Bruford
Mitglied
Betriebsmittelkonstruktion - Elektromotorenfertigung
Beiträge: 82
Registriert: 27.10.2008
|
erstellt am: 17. Nov. 2011 08:53 <-- editieren / zitieren --> Unities abgeben:

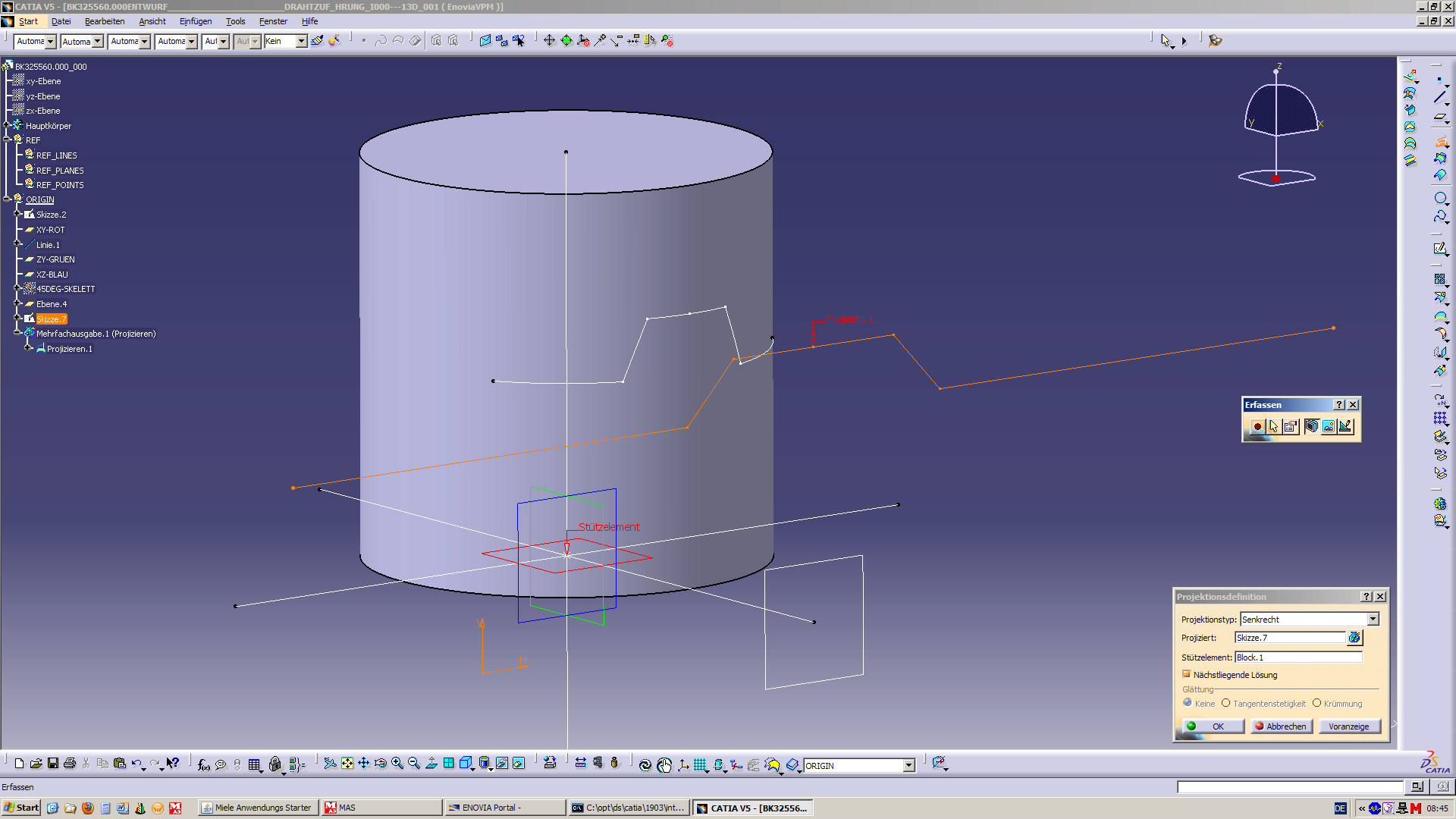

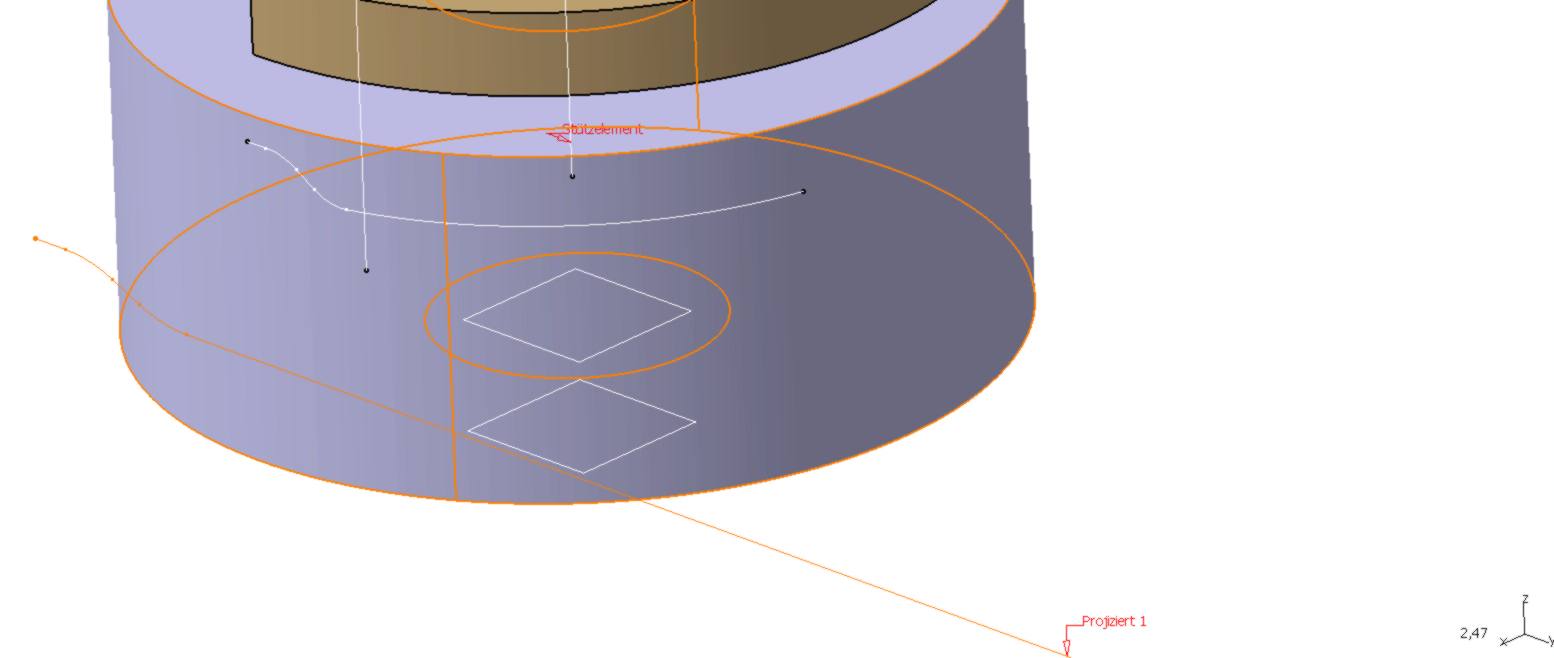

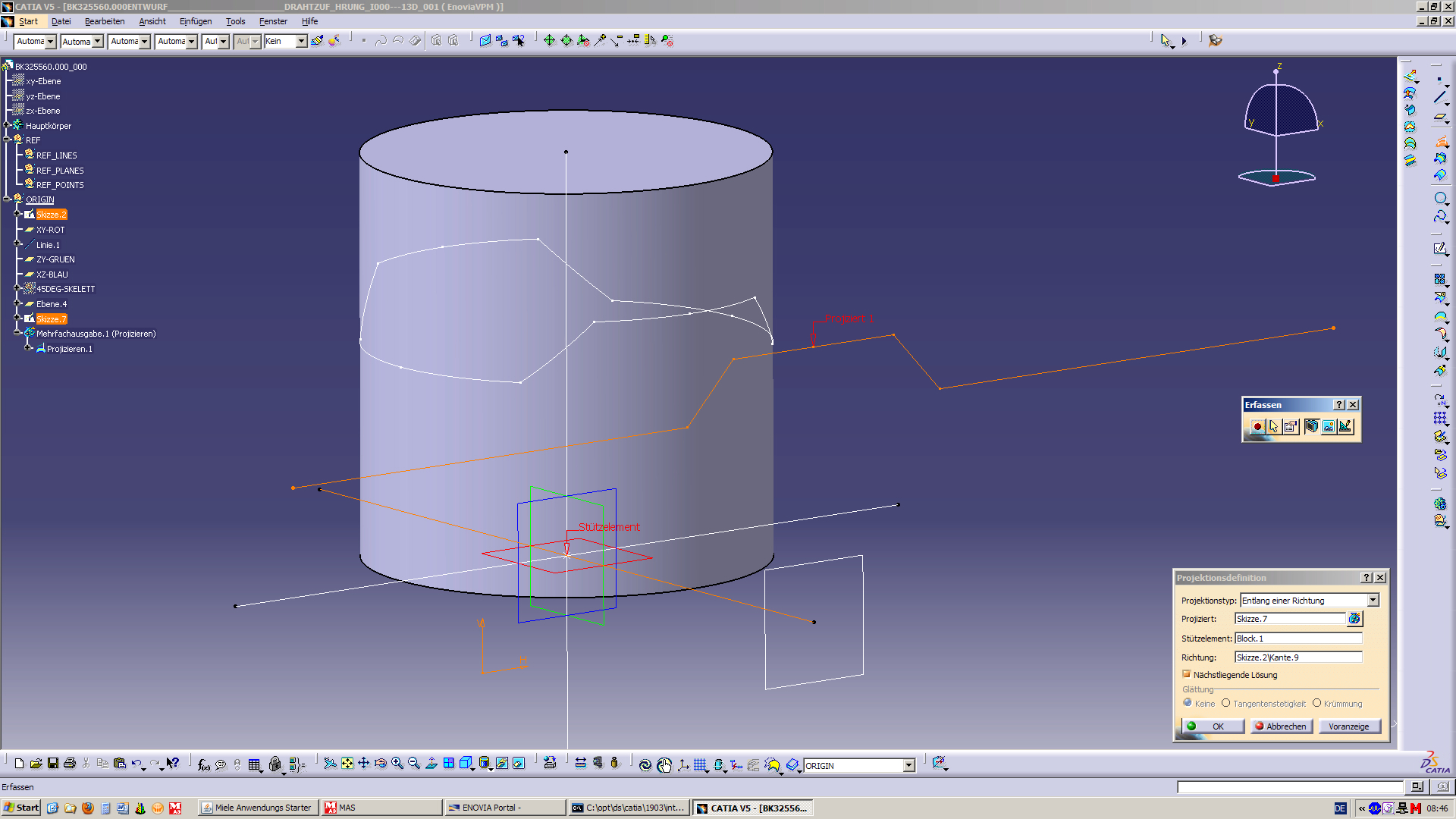

Hallo, @ch: Ich hab das genau so versucht, jedoch ist meine Kurve nicht eine Gerade, sondern ein Profil. Wenn ich das auf den Zylinder projeziere, erhalte ich die beiden Ergebnisse wie im Bild zu sehen. Einmal gestaucht, das andere mal verspiegelt(?)... @Bernd: Mit den Law's zu arbeiten ist mir erstmal zu komplex, kann mich da so ohne Grundkenntnisse nicht reinlesen. Die Lizenz für's Entwickeln ist momentan für mich nicht verfügbar. MfG,
