Hallo,
ich habe mich vor kurzem gefragt wie man eine Wellfeder modelliert.
Die Schwierigkeit für mich besteht darin das die Wellen im Kreis angeordnet sind.
Ich komme da auf keine Lösung.

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Hi,

ich versuchs mal theoretisch (ggf morgen die Praxis   ):

- Helix erstellen
- Zylinder mit gleichem Durchmesser wie Helix (als Stuetzelement)
- Sinuskurve (o.ä.) -->Regel erstellen (ggf. per Formel)
- Parallelkurve per Regel
- Sweep 90° zum Zylinder

Gruß MH

[Diese Nachricht wurde von hotschen am 09. Jun. 2009 editiert.]

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Wellenfeder1.jpg Wellenfeder2.jpg Wellenfeder.zip

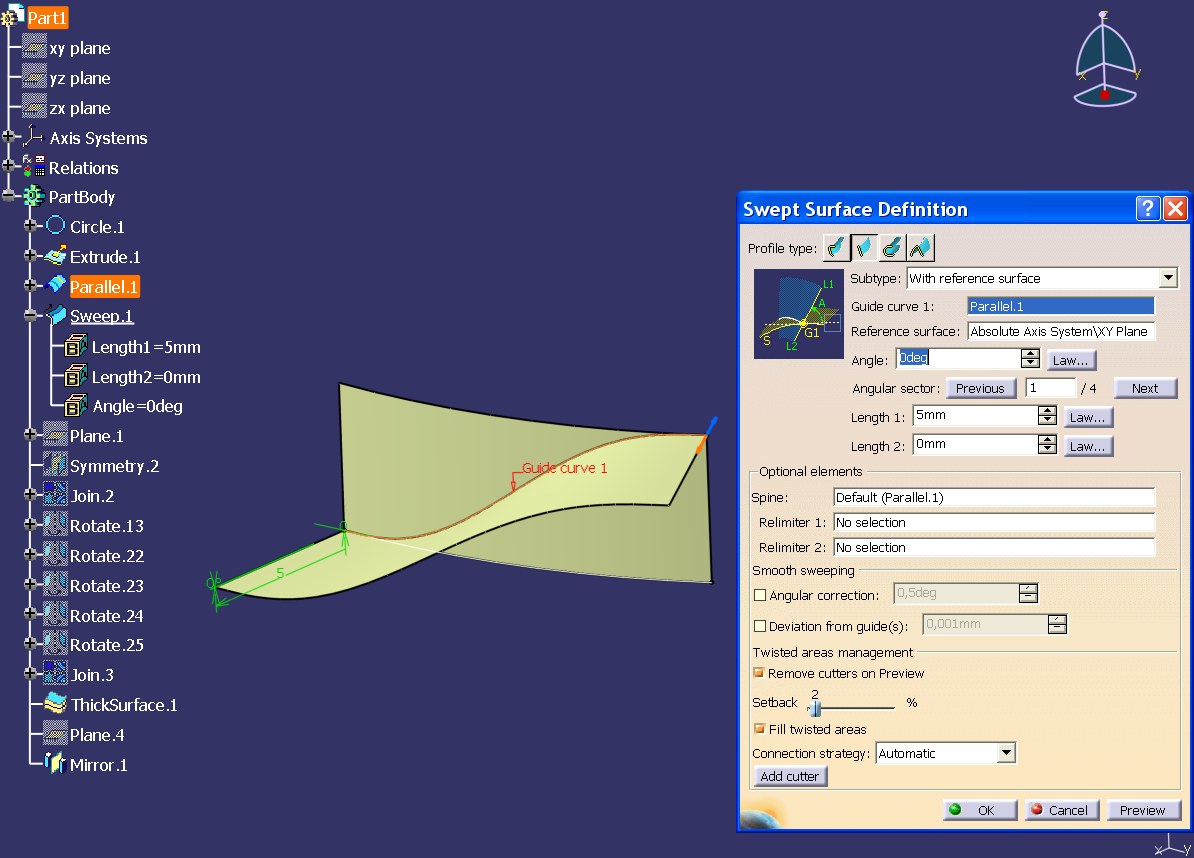

Ich hab mir mal die Mühe gemacht das zu modellieren!

1. Kreisegment
2. Extrude des Kreises
3. Parallel Curve mit S-Type Law
4. Sweep Line
5. Auf geschickte Art vervielfältigen

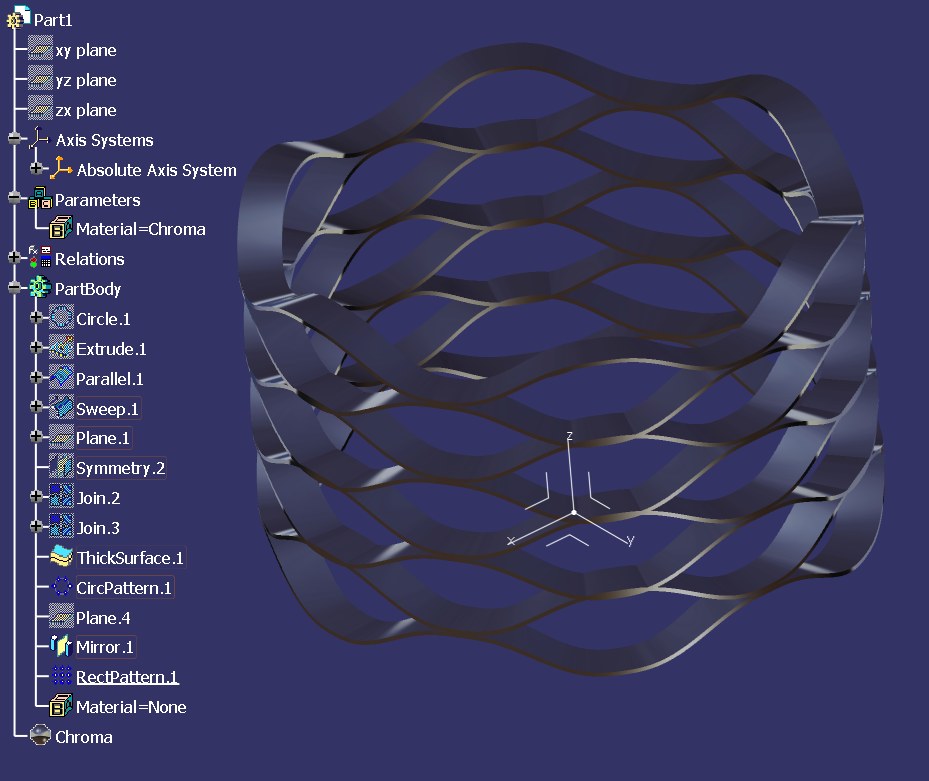

Fertig

Modell lässt sich auch einfach parametrisieren! Ich hab es schon angefangen!

------------------
