Hallo Zusammen

Folgendes Problem stellt sich mir:

Mehrere Parts im Product zusammengebaut, ergeben einen Ölabfluss. Nun möchte ich den Querschnitt an einer bestimmten Stelle kennen.
Ich habe also das Product in den Drafting Modus abgeleitet und da einen Schnitt durch die besagte Stelle gemacht.
Dann habe ich eine Schraffur (Ölabfluss) erstellt ... und wollte diese dann ausmessen. Doch ich weiss nicht wie man die Schraffur vermisst ?

Im Catia V4 konnte man mit einem Klick die Schraffur analysieren lassen ... geht das im V5 auch auf irgend eine Art und Weise?
Klar könnte ich die Kontur welche ich schraffiert habe, ins "Shape Design" laden und da eine Fläche konstuieren und diese dann vermessen... aber es muss doch auch einfacher gehen? (Die Parts welche den Ablauf definieren, werde ich häufig anpassen müssen und wäre deshalb froh, wenn ich den Querschnitt jeder Anpassung jeweils schnell auslesen könnte)

Besten Dank im voraus !
Gruess
Roman

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

Mörchen
Ehrenmitglied V.I.P. h.c.
CAD-Trainerin (CATIA V5)



Sehen Sie sich das Profil von Mörchen an!   Senden Sie eine Private Message an Mörchen  Schreiben Sie einen Gästebucheintrag für Mörchen

Beiträge: 3830
Registriert: 14.03.2007

Release 19 SP2

erstellt am: 11. Sep. 2008 10:51    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities Nur für Romanch 10 Unities + Antwort hilfreich

Hallo Roman,

im Drawing ist mir nichts bekannt.
Ich hätte eine andere Idee:

im GSD eine Verschneidung (Intersection) zwischen dem Solid und der entsprechenden Ebene machen und die resultierende Fläche (evtl. Teilfläche ableiten) einfach ausmessen. Sollte assoziativ sein.

Gruß
Mörchen

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

blaue_Elise
Mitglied
Aspirateur


Sehen Sie sich das Profil von blaue_Elise an!   Senden Sie eine Private Message an blaue_Elise  Schreiben Sie einen Gästebucheintrag für blaue_Elise

Beiträge: 150
Registriert: 15.02.2004

Faber-Castell MENTOR 52/80
Rotring 0,35 - 0,5 - 0,7
Nestler A0
Standardgraph

erstellt am: 11. Sep. 2008 11:14    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities Nur für Romanch 10 Unities + Antwort hilfreich

Hallo,

keine Lösung, aber ein paar Infos. Vielleicht geht's ja in V6.
http://ww3.cad.de/foren/ubb/Forum134/HTML/001023.shtml


------------------
Gruß

Elise

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

Romanch
Mitglied


Sehen Sie sich das Profil von Romanch an!   Senden Sie eine Private Message an Romanch  Schreiben Sie einen Gästebucheintrag für Romanch

Beiträge: 8
Registriert: 11.09.2008

erstellt am: 11. Sep. 2008 11:43    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities

@Mörchen: Hmm, hab deine Idee nicht ganz verstanden, aber habe mal in diese Richtung probiert. Habe das Product in ein Part gepackt und da die Schnitt-Ebene eingefügt. Nun öffne ich das Part im GSD und verschneide die Ebene mit dem Part. Problem ist, dass pro ursprünglichem Part eine Kontur entsteht und ich kann da dazwischen keine Fläche rein legen welche ich dann messen könnte.
Naja hab das Ding jetzt mal ins 3D gepackt und da extrudiert und dann gemessen ... Ziel ist soweit tauglich, aber der Weg ist meines Erarchtens "naja" ....

@blaue_Elise: Danke für den Link (hatte vor dem Post zwar die Suche angeworfen aber kA wieso da nix kam) ... anyway, ist schade das die Funktion nicht mehr exisitiert ...

Gruess
Roman

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

Mörchen
Ehrenmitglied V.I.P. h.c.
CAD-Trainerin (CATIA V5)



Sehen Sie sich das Profil von Mörchen an!   Senden Sie eine Private Message an Mörchen  Schreiben Sie einen Gästebucheintrag für Mörchen

Beiträge: 3830
Registriert: 14.03.2007

Release 19 SP2

erstellt am: 11. Sep. 2008 11:46    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities Nur für Romanch 10 Unities + Antwort hilfreich




Hallo Roman,

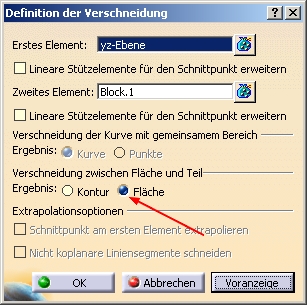

im Verschneidungsbefehlsfenster kann man für das Ergebnis Kontur oder Fläche auswählen.

Gruß
Mörchen

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

Romanch
Mitglied


Sehen Sie sich das Profil von Romanch an!   Senden Sie eine Private Message an Romanch  Schreiben Sie einen Gästebucheintrag für Romanch

Beiträge: 8
Registriert: 11.09.2008

erstellt am: 11. Sep. 2008 12:46    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities




Hey Mörchen

Danke, hab sowohl Kontur als auch Fläche probiert gehabt. Hilft mir leider aber nicht weiter..

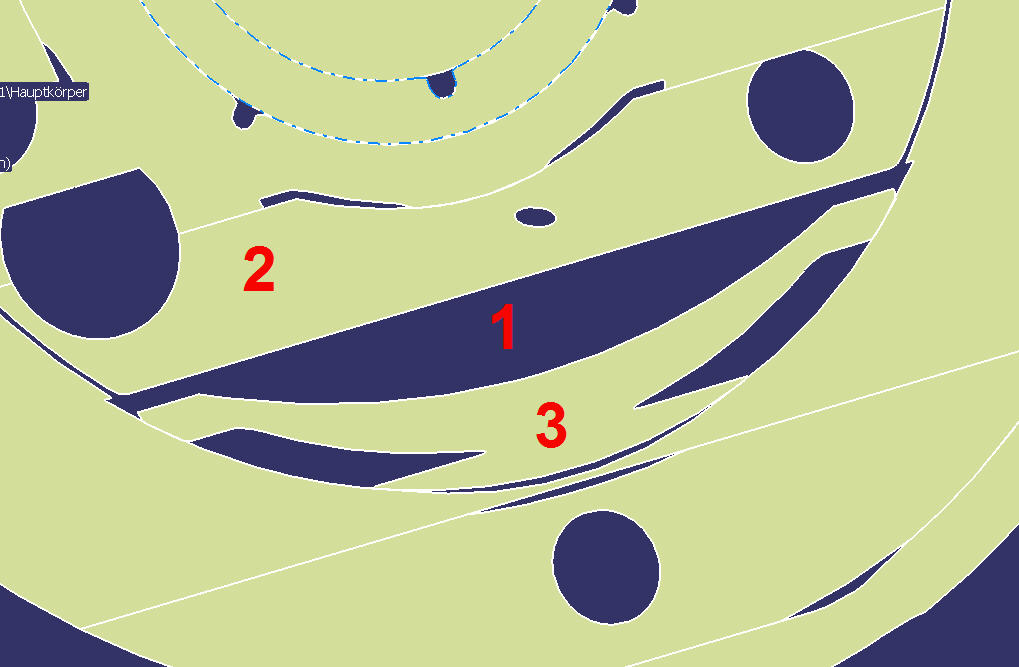

siehe att.Bild. ... : Ich würde gerne die Fläche (1) kennen ... welche aus den diversen Parts (2), (3), usw besteht... aber mit "Fläche füllen" krieg ich das nicht hin ...
