Thema: Maße im 3D (2141 mal gelesen)

Tanja Hemaeur
Mitglied

Senden Sie eine Private Message an Tanja Hemaeur

Schreiben Sie einen Gästebucheintrag für Tanja Hemaeur

Beiträge: 69
Registriert: 19.03.2007

erstellt am: 05. Dez. 2007 08:13

Editieren oder löschen Sie diesen Beitrag!

<-- editieren / zitieren -->

Unities abgeben:

Hallo zusammen,

ich hab aus einem anderen Sytem umgewandelte Geometrie und möchte diese jetzt im Part bemaßen und Texte hinzufügen.

Den Text krieg ich hin, aber wie erstell ich Maße?

------------------
Gruß von der Alb

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

Mörchen
Ehrenmitglied V.I.P. h.c.
CAD-Trainerin (CATIA V5)

Senden Sie eine Private Message an Mörchen

Schreiben Sie einen Gästebucheintrag für Mörchen

Beiträge: 3830
Registriert: 14.03.2007

Release 19 SP2

erstellt am: 05. Dez. 2007 08:25

<-- editieren / zitieren -->

Unities abgeben:

Nur für Tanja Hemaeur


Hallo Tanja,

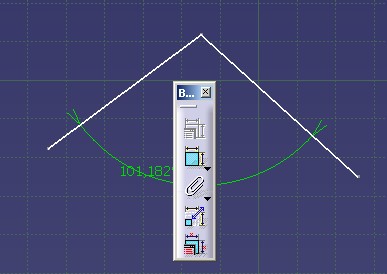

im Part gibt es 3D-Bedingungen, damit können Referenzmaße erstellt werden. Aber Bemaßen im Sinne von Parametrisieren wird nicht gehen.

Gruß
Mörchen

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

Tanja Hemaeur
Mitglied

Beiträge: 69
Registriert: 19.03.2007

erstellt am: 05. Dez. 2007 08:43

<-- editieren / zitieren -->

Unities abgeben:

mit den 3D-Bedingungen kreig ich ein paar Maße hin. Bei den meisten kommt aber eine Fehlermeldung oder irgend ein Schwachsinn.
Ich möchte das nicht Parametrisieren sondern eher wie eine Zeichungn bemaßen.

------------------
Gruß von der Alb

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

bgrittmann
Moderator
Konstrukteur

Senden Sie eine Private Message an bgrittmann

Schreiben Sie einen Gästebucheintrag für bgrittmann

Beiträge: 12005
Registriert: 30.11.2006

CATIA V5R19

erstellt am: 05. Dez. 2007 08:49

<-- editieren / zitieren -->

Unities abgeben:

Nur für Tanja Hemaeur

Servus

Du kannst es auch mal mit Messungen probieren (siehe zB hier).

Gruß
Bernd

------------------
Warum einfach, wenn es auch kompliziert geht.

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

Tanja Hemaeur
Mitglied

Beiträge: 69
Registriert: 19.03.2007

erstellt am: 05. Dez. 2007 08:54

<-- editieren / zitieren -->

Unities abgeben:

Die Messungen sind genau so willkürlich und unsinnig wie die 3D-Bemassungen.

Trotzdem Danke.

------------------
Gruß von der Alb

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

Mörchen
Ehrenmitglied V.I.P. h.c.
CAD-Trainerin (CATIA V5)

Beiträge: 3830
Registriert: 14.03.2007

Release 19 SP2

erstellt am: 05. Dez. 2007 09:08

<-- editieren / zitieren -->

Unities abgeben:

Nur für Tanja Hemaeur

Hallo Tanja,

was anderes als 3D-Bedingungen oder Messung gibt es meines Wissens nicht. Was Du damit nicht schaffst, musst Du eben als Text dazuschreiben.

Gruß
Mörchen

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

Ex-Mitglied

erstellt am: 05. Dez. 2007 09:30

<-- editieren / zitieren -->

HAllo zusammen,

es gibt eine spezielle Lizenz für 3D-Bemaßungen. Unter V4 nannte diesich FT&D. Den V5-Namen habe ich nicht parat.

Viele Grüße,

CEROG

------------------
CATIA-FAQ

http://www.cad-gaenssler.de

Mörchen
Ehrenmitglied V.I.P. h.c.
CAD-Trainerin (CATIA V5)

Beiträge: 3830
Registriert: 14.03.2007

Release 19 SP2

erstellt am: 05. Dez. 2007 09:40

<-- editieren / zitieren -->

Unities abgeben:

Nur für Tanja Hemaeur

Hallo,

das wußte ich garnicht..., aber ich hab den Workbench gefunden:

es gibt einen für Part: "Functional Tolerancing & Annotation"

Produkt: "Product Functional Tolerancing & Annotation"

Wieder was gelernt!

Gruß
Mörchen

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

denyo_1
Ehrenmitglied V.I.P. h.c.
Manager

Senden Sie eine Private Message an DanielFr.

Schreiben Sie einen Gästebucheintrag für DanielFr.

Beiträge: 2506
Registriert: 10.08.2005

HP Compaq 8710w, Intel Core Duo T7700, 2,40 Ghz, 3GB RAM, Windows XP Professionel @32bit, Quadro FX 1600M, CATIA V5 R19 SP3

erstellt am: 05. Dez. 2007 10:39

<-- editieren / zitieren -->

Unities abgeben:

Nur für Tanja Hemaeur

Ich glaube es gibt noch eine Lizenz mit der sowas möglich ist. Weiß zwar leider den Namen nicht (nein auch nicht von der Workbench) aber damit kannst du eine 2D Zeichnung in einem 3D Part (oder Produkt erstellen).

Dort hast du auch alle Features die du im Drafting-Design auch hast (Ich glaube die Workbench heißt "Advanced 2D for 3D-Design" ist aber nur sehr waage geraten ;-))

mfg Daniel

------------------
Die KATJA ist halt doch nur ne zickige Französin

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

Ex-Mitglied

erstellt am: 05. Dez. 2007 12:12

<-- editieren / zitieren -->

Hallo zusammen,

@denyo:
Du kannst zwar bei der Workbench "2D-Layout for 3D-Design" Maße angeben, dort geht es aber im Prinzip darum, im 3D wie im Interactive Draftzing zu zeichnen.

Tanja möchte etwas völlig anderes.

Viele Grüße,

CEROG

------------------
CATIA-FAQ

http://www.cad-gaenssler.de
