Thema: Mittellinie (Punkt Strich) in der Zeichnungsableitung (21090 mal gelesen)
|
geemo4
Mitglied
Student
   Beiträge: 6
Registriert: 22.10.2009 Pro E Wildfire 3.0
|
erstellt am: 21. Jan. 2010 20:50  <-- editieren / zitieren -->   Unities abgeben:
Hallo liebe Leute, ich habe folgendes womöglich einfaches Problem: Ich habe eine kleine Baugruppe und deren prts abgeleitet und bin am Bemaßen. Nun zeigt er mir bei manchen Elementen MITELLINIEN (SYMMETRIELINIEN) an , bei manchen nicht. Ich habe es schon per Autohinzufügen (Taschenlampensymbol)versucht und habe auch - eine Ebene in Höhe der Symmetrieachse im PRT erstellt. Dito habe ich dort in der Skizze auch eine Konstruktionslinie eingezogen - hilft nichts. Die teile wurden u.a. auch genau symmetrisch auf dem Koordinatenkreuz konstruiert. wer kann mir helfen ??? Bemaßen ohne Symmetrielinie nervt ...
 Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
U_Suess
Moderator
CAD-Admin / manchmal Konstrukteur

Beiträge: 10696
Registriert: 14.11.2001 CREO 8.0.6.0 (+Geniustool für Creo 10.0.1)
PDMLink 12.0.2.8
NTSI Contender E64 SC8 mit
NVIDIA Quadro P4000
Intel Core i7-10700KF / 3,80 GHz
64GB DDR4-RAM / 2933 MHz
Win 10 Prof. 64Bit
|
erstellt am: 21. Jan. 2010 21:18 <-- editieren / zitieren --> Unities abgeben: Nur für geemo4
Die in den Skizzen genutzten Konstruktionslinien lassen sich in Zeichnungen nicht als Mittellinien anzeigen, außer es handelt sich um Rotations-KEs. Bei diesen wird nämlich die Mittellinie (die die Rotationsachse bildet) in eine Achse umgewandelt. Ansonsten bleibt nur die Erzeugung von Achsen im Modell, damit auch in der Zeichnung Mittellinien gezeigt werden können. ------------------
Gruß
Udo  Keine Panik, Du arbeitest mit Pro/E! Und Du hast cad.de gefunden!  Neu hier?  Verwundert über die Antworten?  Dann schnell nachfolgende Link durchlesen.
• Richtig Fragen • Nettiquette • Suchfunktion • System-Info • Pro/E-Konfig • 7er-Regel • Unities • kLEINSCHREIBUNG Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
geemo4
Mitglied
Student
Beiträge: 6
Registriert: 22.10.2009 Pro E Wildfire 3.0
|
erstellt am: 21. Jan. 2010 21:23 <-- editieren / zitieren --> Unities abgeben:

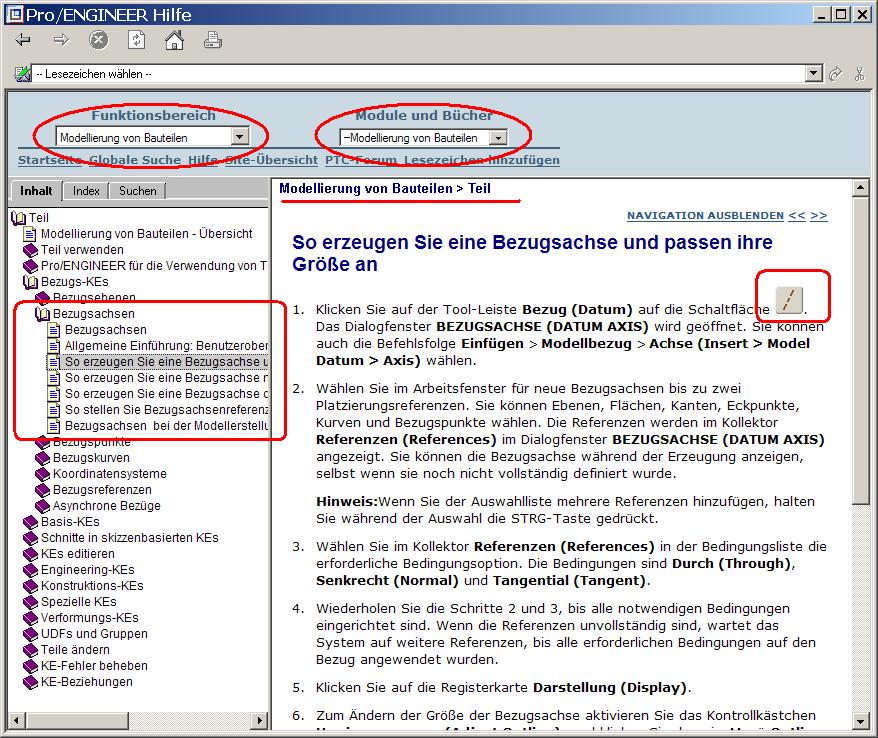

Danke Udo, sag mir doch bitte in kurzen Schritten, wie ich Achsen im Modell erzeuge ?? ich habe bisher immer nur Achsen beiläufig erzeugt wenn ich gebohrt habe o.ä. - aber ich kann ja nun schlecht n loch da rein machen nur weil ich ne Achse haben möchte :-(
Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
U_Suess
Moderator
CAD-Admin / manchmal Konstrukteur
Beiträge: 10696
Registriert: 14.11.2001 CREO 8.0.6.0 (+Geniustool für Creo 10.0.1)
PDMLink 12.0.2.8
NTSI Contender E64 SC8 mit
NVIDIA Quadro P4000
Intel Core i7-10700KF / 3,80 GHz
64GB DDR4-RAM / 2933 MHz
Win 10 Prof. 64Bit
|
erstellt am: 21. Jan. 2010 21:45 <-- editieren / zitieren --> Unities abgeben: Nur für geemo4
|
Frau-PROE
Ehrenmitglied V.I.P. h.c.
Trän-Närrin
Beiträge: 2785
Registriert: 01.07.2009 Privat:
DELL Vostro 1710
WinXP-Pro
Wildfire4 M020 SE
CoCreate PE 2.0
Dienstlich:
NIX
Arbeitslos und Spaß dabei!
|
erstellt am: 21. Jan. 2010 21:48 <-- editieren / zitieren --> Unities abgeben: Nur für geemo4
|
geemo4
Mitglied
Student
Beiträge: 6
Registriert: 22.10.2009 Pro E Wildfire 3.0
|
erstellt am: 21. Jan. 2010 22:08 <-- editieren / zitieren --> Unities abgeben:
|
