Thema: ProE Blech (3948 mal gelesen)
|
XManBG
Mitglied
Konstrukteur
   Beiträge: 33
Registriert: 10.04.2009 Wildfire 5 M060 auf Windows 7
|
erstellt am: 03. Dez. 2009 17:24  <-- editieren / zitieren -->   Unities abgeben:

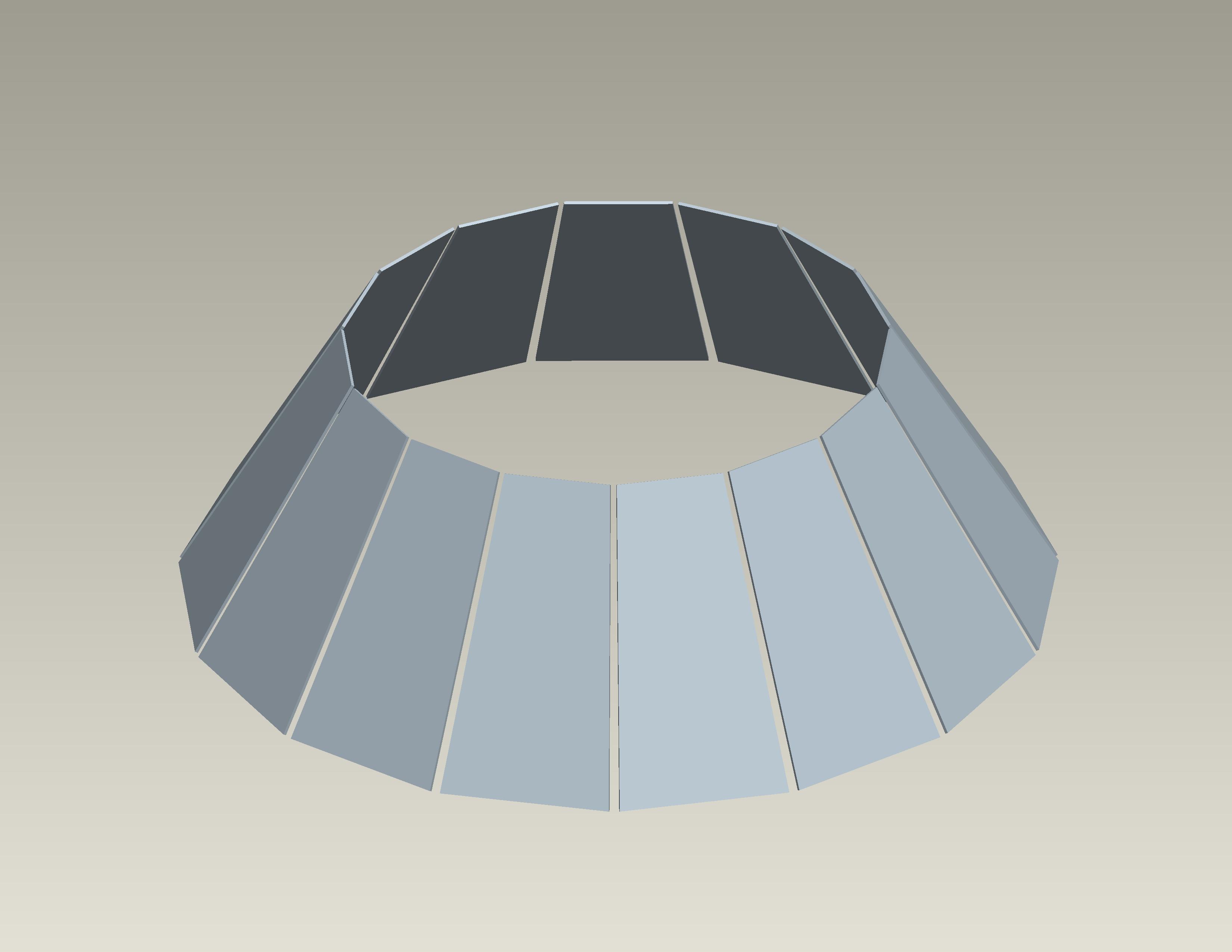

Hallo zusammen, ich möchte gern eine 15 eckige Pyramide mit abgeschnittener Spitze aus Blech in ProE anfertigen. Eine Seite der Pyramide ist leer und die obere und untere Seiten auch. Ich möchte sie im ProE Modul Blech modellieren, damit ich sie später schön abwickeln kann. Bis jetzt konnte ich aber nichts finden, womit ich doppelt gewinkelte Laschen modellieren kann. Ich sage "doppelt", da jede neue Lasche gleichzeitig um zwei Achsen gedreht werden muss. Eine andere Idee war die Seiten der Pyramide über Muster zu erstellen und dann zusammenzubinden (so etwa wie Kantenverschmelzen). Sieh das angehängte Bild. Solche Funktion, wie Kantenverschmelzen habe ich nicht gefunden. Irgendwie sieht das Icon der Verbundlasche so, wie ich eine Brauche, aber ich konnte nicht herausfinden, wie ich diese Verbundlasche entsprechend erzeugen kann. Ich bin für jeden Rat dankbar!! LG, Hristo Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
badmoonrising
Mitglied
Maschinenbautechniker
Beiträge: 161
Registriert: 28.04.2005
|
erstellt am: 03. Dez. 2009 18:05 <-- editieren / zitieren --> Unities abgeben: Nur für XManBG
Hallo, also das Ding würde ich als Volumenkörper aufzeichnen und dann in ein Bechteil konvertieren (Schale). Geht doch am schnellsten. Viele Grüße Jörg ------------------
Zitat:
Wenn an der Arbeit was Gutes wäre, würden die Reichen die Armen doch nie ranlassen...
Elmore Leonard: Ohne Beweise  Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
KB-BLUST
Mitglied
Konstruktionsdienstleister/Consulting
Beiträge: 299
Registriert: 21.05.2003 V 2001 / WFII / Creo3.0
INTRALINK 3.2 / 3.4
WindChill 9.x /10.x
Solidworks 2013-17
Keyshot Rendering
Keytech PLM
Sivas ERP
|
erstellt am: 03. Dez. 2009 18:05 <-- editieren / zitieren --> Unities abgeben: Nur für XManBG
Versuchs mal damit. txt.-Endung entfernen - Part oeffnen. Endabwicklung einfach zurückholen dann siehst Du wo's getrennt wurde. Zum nachschauen wie erzeugt?--> Kurven und Flaechefolien einblenden Gruss ------------------
 KB-BLUST Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
KB-BLUST
Mitglied
Konstruktionsdienstleister/Consulting
Beiträge: 299
Registriert: 21.05.2003
|
erstellt am: 03. Dez. 2009 18:14 <-- editieren / zitieren --> Unities abgeben: Nur für XManBG
Mit der letzten Ebene veraenderst Du schoen die Hoehe und somit den Neigungswinkel.. Anzahl der Ecken spielt keine Rolle. Geschickt umdefiniert machst Du im Hanumdrehen daraus so zieml. jedes Profil, musst nur die Trennungen bzw. die Blechkonvertierung etwas im Auge behalten.. So long... ------------------
KB-BLUST Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
XManBG
Mitglied
Konstrukteur
Beiträge: 33
Registriert: 10.04.2009 Wildfire 5 M060 auf Windows 7
|
erstellt am: 03. Dez. 2009 18:33 <-- editieren / zitieren --> Unities abgeben:
|
XManBG
Mitglied
Konstrukteur
Beiträge: 33
Registriert: 10.04.2009 Wildfire 5 M060 auf Windows 7
|
erstellt am: 03. Dez. 2009 18:34 <-- editieren / zitieren --> Unities abgeben:
|
Wyndorps
Ehrenmitglied V.I.P. h.c.
Ingenieur
Beiträge: 4586
Registriert: 21.07.2005
|
erstellt am: 03. Dez. 2009 18:35 <-- editieren / zitieren --> Unities abgeben: Nur für XManBG
Geht auch noch einfacher direkt als Blech. Der Film ist mit 1,6MB leider zu groß geworden zum Einstellen, aber Du hast ja schon genug Lösungen. ------------------
---------------- "Ich stimme mit der Mathematik nicht überein. Ich meine, daß die Summe von Nullen eine gefährliche Zahl ist." (Stanislaw Jerzy Lec) Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
XManBG
Mitglied
Konstrukteur
Beiträge: 33
Registriert: 10.04.2009 Wildfire 5 M060 auf Windows 7
|
erstellt am: 03. Dez. 2009 18:43 <-- editieren / zitieren --> Unities abgeben:
|
anagl
Ehrenmitglied V.I.P. h.c.
Beiträge: 4566
Registriert: 28.05.2001 CREO2 M140
PDMLink 10.2 M020
HW diverse
Das Schreiben bei CAD.de ist freiwillig und kein Muss !!!!!
|
erstellt am: 03. Dez. 2009 18:59 <-- editieren / zitieren --> Unities abgeben: Nur für XManBG
|
Wyndorps
Ehrenmitglied V.I.P. h.c.
Ingenieur
Beiträge: 4586
Registriert: 21.07.2005
|
erstellt am: 03. Dez. 2009 19:36 <-- editieren / zitieren --> Unities abgeben: Nur für XManBG
Ich habe es jetzt hier eingestellt. Mit Kantenrundung ist aber die Lösung von Alois besser, oder einmal ganz anders das hier. ------------------
---------------- "Ich stimme mit der Mathematik nicht überein. Ich meine, daß die Summe von Nullen eine gefährliche Zahl ist." (Stanislaw Jerzy Lec) Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
Onkel Ben
Mitglied
Dipl.-Ing.(FH) für Feinwerktechnik
Beiträge: 194
Registriert: 21.03.2007 irgendein Pentium Dual
2x2GB RAM
GeForce 8600 GT
Win XP SP3
Pro/E WF3 M190
Startup Tools 2007
|
erstellt am: 04. Dez. 2009 08:08 <-- editieren / zitieren --> Unities abgeben: Nur für XManBG
Hallo Herr Wyndorps, ihre Lösung ist Spitze - zumal wir hier ein Teil haben was wirklich so aufgebaut wird. Wenn ich bedenke wie das hier zuerst modelliert wurde...und wie einfach das doch zu machen ist. Klasse. Nen 10er dafür  Grüße, Ben Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
XManBG
Mitglied
Konstrukteur
Beiträge: 33
Registriert: 10.04.2009 Wildfire 5 M060 auf Windows 7
|
erstellt am: 04. Dez. 2009 09:03 <-- editieren / zitieren --> Unities abgeben:
|
