Thema: Zeichenmodus - Körperkanten bei Bemassungen (3770 mal gelesen)
|
microsun2009 Mitglied Konstrukteur

 Beiträge: 41 Registriert: 29.01.2009 WF 2.0
|
erstellt am: 16. Jul. 2009 22:30 <-- editieren / zitieren --> Unities abgeben:
|
Pro_Blem Ehrenmitglied V.I.P. h.c. Tschechischer Zeichner

 Beiträge: 2952 Registriert: 24.07.2006 HP Elitebook8740w Core i7, 8GB Win7 x64 Pro/E WF4 M180(M220) Creo1.0 M020 (Adv.XE mit AAX) StartupTools2012 Pro/I 3.4 M070
|
erstellt am: 16. Jul. 2009 22:41 <-- editieren / zitieren --> Unities abgeben:          Nur für microsun2009
|
microsun2009 Mitglied Konstrukteur

 Beiträge: 41 Registriert: 29.01.2009 WF 2.0
|
erstellt am: 16. Jul. 2009 22:44 <-- editieren / zitieren --> Unities abgeben:
|
Pro_Blem Ehrenmitglied V.I.P. h.c. Tschechischer Zeichner

 Beiträge: 2952 Registriert: 24.07.2006 HP Elitebook8740w Core i7, 8GB Win7 x64 Pro/E WF4 M180(M220) Creo1.0 M020 (Adv.XE mit AAX) StartupTools2012 Pro/I 3.4 M070
|
erstellt am: 16. Jul. 2009 22:49 <-- editieren / zitieren --> Unities abgeben:          Nur für microsun2009
|
Börga Mitglied Dipl.-Ing. Maschinenbau/Konstruktionstechnik

 Beiträge: 629 Registriert: 09.07.2003 SolidWorks Premium 2014 x64 Edition SP2.0 SolidWorks Enterprise PDM Intel® Xeon® W3565 8 GB RAM NVIDEA Quadro 4000 Windows 7 Professional
|
erstellt am: 16. Jul. 2009 23:22 <-- editieren / zitieren --> Unities abgeben:          Nur für microsun2009
Zitat: Original erstellt von Pro_Blem: Ich einen Hoischen hier,...
Habe sogar noch ein "[Mod-EDIT: "habe" geklaut  ]" für dich über. *g* Ich bin auch der Meinung, dass es nach Norm nicht zulässig ist. Aber um Meinungen geht es hier nicht. Trotzdem geht es meines Wissens nicht. BTW: Hi Baste ------------------ Gruß Christian Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
U_Suess Moderator CAD-Admin / manchmal Konstrukteur


 Beiträge: 10679 Registriert: 14.11.2001 CREO 8.0.6.0 (+Geniustool für Creo 10.0.1) PDMLink 12.0.2.8 NTSI Contender E64 SC8 mit NVIDIA Quadro P4000 Intel Core i7-10700KF / 3,80 GHz 64GB DDR4-RAM / 2933 MHz Win 10 Prof. 64Bit
|
erstellt am: 16. Jul. 2009 23:30 <-- editieren / zitieren --> Unities abgeben:          Nur für microsun2009
|
microsun2009 Mitglied Konstrukteur

 Beiträge: 41 Registriert: 29.01.2009 WF 2.0
|
erstellt am: 17. Jul. 2009 08:07 <-- editieren / zitieren --> Unities abgeben:
|
microsun2009 Mitglied Konstrukteur

 Beiträge: 41 Registriert: 29.01.2009 WF 2.0
|
erstellt am: 17. Jul. 2009 08:11 <-- editieren / zitieren --> Unities abgeben:
Also in erster linie möchte ich es bei Bemassungen einsetzen. Grundsätzlich sollten Zeichnung 'leicht' zu verstehen sein. Es ist nicht sinvoll ein Mass quer durch die Zeichnung zu ziehen nur damit es auserhalb des Körpers ist. Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
Pro_Blem Ehrenmitglied V.I.P. h.c. Tschechischer Zeichner

 Beiträge: 2952 Registriert: 24.07.2006 HP Elitebook8740w Core i7, 8GB Win7 x64 Pro/E WF4 M180(M220) Creo1.0 M020 (Adv.XE mit AAX) StartupTools2012 Pro/I 3.4 M070
|
erstellt am: 17. Jul. 2009 08:12 <-- editieren / zitieren --> Unities abgeben:          Nur für microsun2009
|
Onkel Ben Mitglied Dipl.-Ing.(FH) für Feinwerktechnik

 Beiträge: 194 Registriert: 21.03.2007 irgendein Pentium Dual 2x2GB RAM GeForce 8600 GT Win XP SP3 Pro/E WF3 M190 Startup Tools 2007
|
erstellt am: 17. Jul. 2009 08:15 <-- editieren / zitieren --> Unities abgeben:          Nur für microsun2009
Hallo, ich weiß nicht ob das möglich ist, aber allein bei dem Gedanken stellen sich mir die Nackenhaare auf Bei uns entstehen relativ viele gelaserte Bleche. Dazu müssen wir dem Fertiger lediglich ein dxf File überlassen welches er an die Maschine weiter gibt. Ich weiß nicht genau wie es funktioniert, kann mir aber gut vorstellen das die Körperkanten, die in einer dxf/dwg auf einem bestimmten Layer liegen, eingelesen werden. Nun stelle man sich mal das Ergebnis vor, wenn eine Körperkante für ein Maß unterbrochen wurde... Wenn ich keinen Platz für meine Maße habe, erzeuge ich mir halt ne neue Ansicht. Und wenn für die kein Platz da ist, kommt die eben auf ein neues Blatt. So vollgestopfte Zeichnungen wo alles wild durcheinander fliegt sind ein Graus. Wenn der Fertiger dann noch mit unterbrochenen Körperkanten kämpfen muss und versteckte Bohrungsdurchmesser im Dickicht von Schraffuren auf ihn lauern wird er dir die Zeichnung wohl an Kopf werfen wollen. gruß, Ben Edit: Habs auch gefunden, 30. Auflage, selbe Bildnummer, Seite 114. Also nen 10er gibts da auch von mir, aber anwenden würde ichs nie. [Diese Nachricht wurde von Onkel Ben am 17. Jul. 2009 editiert.] Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
microsun2009 Mitglied Konstrukteur

 Beiträge: 41 Registriert: 29.01.2009 WF 2.0
|
erstellt am: 17. Jul. 2009 08:21 <-- editieren / zitieren --> Unities abgeben:
|
tarsobar Mitglied Konstrukteur

 Beiträge: 240 Registriert: 04.02.2002
|
erstellt am: 17. Jul. 2009 10:11 <-- editieren / zitieren --> Unities abgeben:          Nur für microsun2009
Hi! Wir lassen auch viel lasern und Profile ziehen. Wir hängen dann einfach als letztes Blatt die reine Kontur an ohne alles (So muss man auch keine Folien mit Maßen etc ausblenden). Aufbau also so: Blatt 1 Zeichnung Blatt 2 Projektorzeichnung oder Kontur Blatt 3 Kontur (wenn Proj.-Z.) Gruß T. Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
frank08 Mitglied Konstrukteur

 Beiträge: 1467 Registriert: 22.01.2004 Creo 4.0 M030 PDMLink 10.2 M030 XP64, Dell Prec. T7810 NVIDIA Quadro M2000 2.66 GHz, 16 GB RAM
|
erstellt am: 17. Jul. 2009 15:52 <-- editieren / zitieren --> Unities abgeben:          Nur für microsun2009
Zunächst: In Pro/E gibt's für jeden Schei... einen Workaround. Aber das Bild im Hoischen wurde wohl mehr unter dem Zwang generiert, dass es schön klein ist und man die Maßzahlen trotzdem noch erkennt. Der Text zum Bild nimmt auch keinerlei Bezug zu dieser fragwürdigen Art der Maßeintragung. Mein Zeichenlehrer hätte mir jedenfalls die Löffel abgerissen und ich käme nie auf die Idee, Pro/E dazu zu nötigen. Im Zweifel gibt es eine vergrößerte Detailansicht, wo das Maß dann rein passt und fertig! ------------------ Gruß Frank [Diese Nachricht wurde von frank08 am 17. Jul. 2009 editiert.] Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
Frau-PROE Ehrenmitglied V.I.P. h.c. Trän-Närrin

 Beiträge: 2785 Registriert: 01.07.2009 Privat: DELL Vostro 1710 WinXP-Pro Wildfire4 M020 SE CoCreate PE 2.0 Dienstlich: NIX Arbeitslos und Spaß dabei!
|
erstellt am: 17. Jul. 2009 19:05 <-- editieren / zitieren --> Unities abgeben:          Nur für microsun2009
Zitat: Original erstellt von Pro_Blem: Respekt! Den 10er haste Dir verdient :D ...was allerdings nicht heißt, dass es mit ProE machbar ist
Na klar ist es machbar! Nur halt eben nicht "automatisch", und das ist auch gut so!!! ->Ansicht ->Zeichnungsanzeige ->Kantendarstellung ... Hier kann sich jeder nach Lust und Laune austoben! Normgerecht ist aber was anderes!!! Gruß, Nina Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
microsun2009 Mitglied Konstrukteur

 Beiträge: 41 Registriert: 29.01.2009 WF 2.0
|
erstellt am: 17. Jul. 2009 19:34 <-- editieren / zitieren --> Unities abgeben:
Warum soll es nicht Normgerecht sein? Ich meine ich habe im Heuschen gefunden! Ich bin schon der Meinung das es ab und zu Sinn macht. Das Bild im Heuschen ist ein gutes Beispiel. Wenn ich schaffe mein (Groses)Teil auf einer A0 Zeichnung zu beschreiben, finde ich es besser wie wenn ich unhandliche zwei Zeichnungen brauche. Mit Detailansichten komme ich da nicht weiter. Was zur Vereinfachung führt, ist auch erlaubt. (Bitte nicht schlagen)
Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
Frau-PROE Ehrenmitglied V.I.P. h.c. Trän-Närrin

 Beiträge: 2785 Registriert: 01.07.2009 Privat: DELL Vostro 1710 WinXP-Pro Wildfire4 M020 SE CoCreate PE 2.0 Dienstlich: NIX Arbeitslos und Spaß dabei!
|
erstellt am: 17. Jul. 2009 19:39 <-- editieren / zitieren --> Unities abgeben:          Nur für microsun2009
Zitat: Original erstellt von microsun2009:
...Ich bin schon der Meinung das es ab und zu Sinn macht. Das Bild im Heuschen ist ein gutes Beispiel. Wenn ich schaffe mein (Groses)Teil auf einer A0 Zeichnung zu beschreiben, finde ich es besser wie wenn ich unhandliche zwei Zeichnungen brauche. Mit Detailansichten komme ich da nicht weiter. Was zur Vereinfachung führt, ist auch erlaubt. (Bitte nicht schlagen)
Ist schon okay! Ich hab Dir ja jetzt verraten wie's geht! Geh' aber bitte sorgsam damit um! Ich komme übrigens ebenfalls aus der Fertigung und freue mich über handliche Zeichnungen! Grüße aus Hannover, Nina
Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
microsun2009 Mitglied Konstrukteur

 Beiträge: 41 Registriert: 29.01.2009 WF 2.0
|
erstellt am: 17. Jul. 2009 19:49 <-- editieren / zitieren --> Unities abgeben:
|
Frau-PROE Ehrenmitglied V.I.P. h.c. Trän-Närrin

 Beiträge: 2785 Registriert: 01.07.2009 Privat: DELL Vostro 1710 WinXP-Pro Wildfire4 M020 SE CoCreate PE 2.0 Dienstlich: NIX Arbeitslos und Spaß dabei!
|
erstellt am: 17. Jul. 2009 19:59 <-- editieren / zitieren --> Unities abgeben:          Nur für microsun2009
Zitat: Original erstellt von microsun2009: ->Ansicht ->Zeichnungsanzeige ->Kantendarstellung .. So einfach wird es nicht sein. Hier kann ich nur ganze Kanten ausblenden und nicht nur der Teil der meine Masszahl umgibt.
Neee ganz so einfach denn doch nicht! Aber kennst Du diesen Schalter hier? Damit kannst Du die 3D Kante abgreifen, und anschließend wie oben beschrieben ausblenden. Übrig bleibt die 2D Linie, mit der Du machen kannst, was Du willst! Z.B. Unterbrechen!! Viel Spaß beim zerhacken!! Nina Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
Frau-PROE Ehrenmitglied V.I.P. h.c. Trän-Närrin

 Beiträge: 2785 Registriert: 01.07.2009 Privat: DELL Vostro 1710 WinXP-Pro Wildfire4 M020 SE CoCreate PE 2.0 Dienstlich: NIX Arbeitslos und Spaß dabei!
|
erstellt am: 17. Jul. 2009 22:06 <-- editieren / zitieren --> Unities abgeben:          Nur für microsun2009

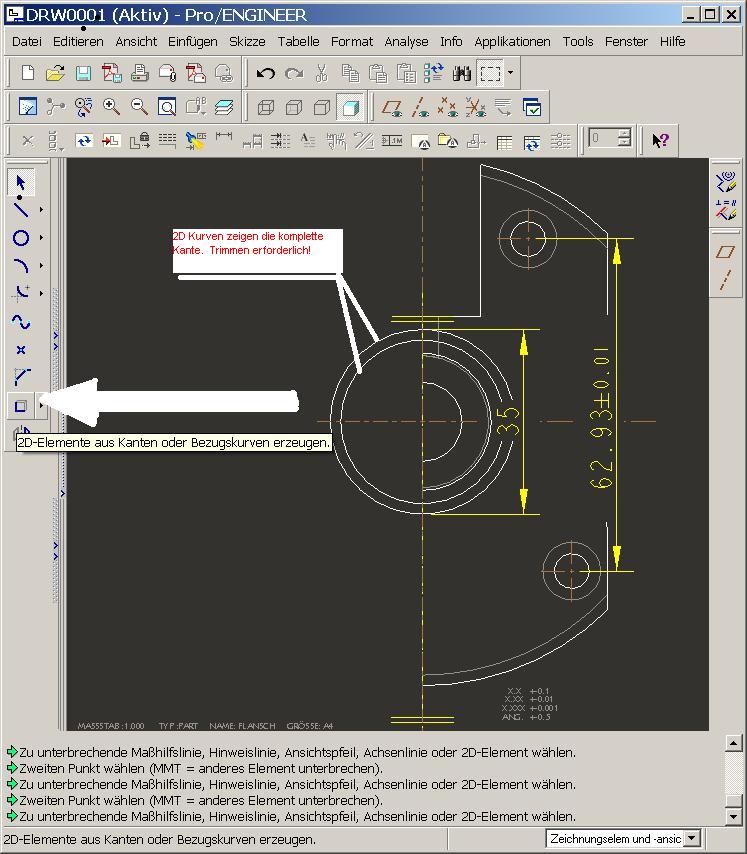

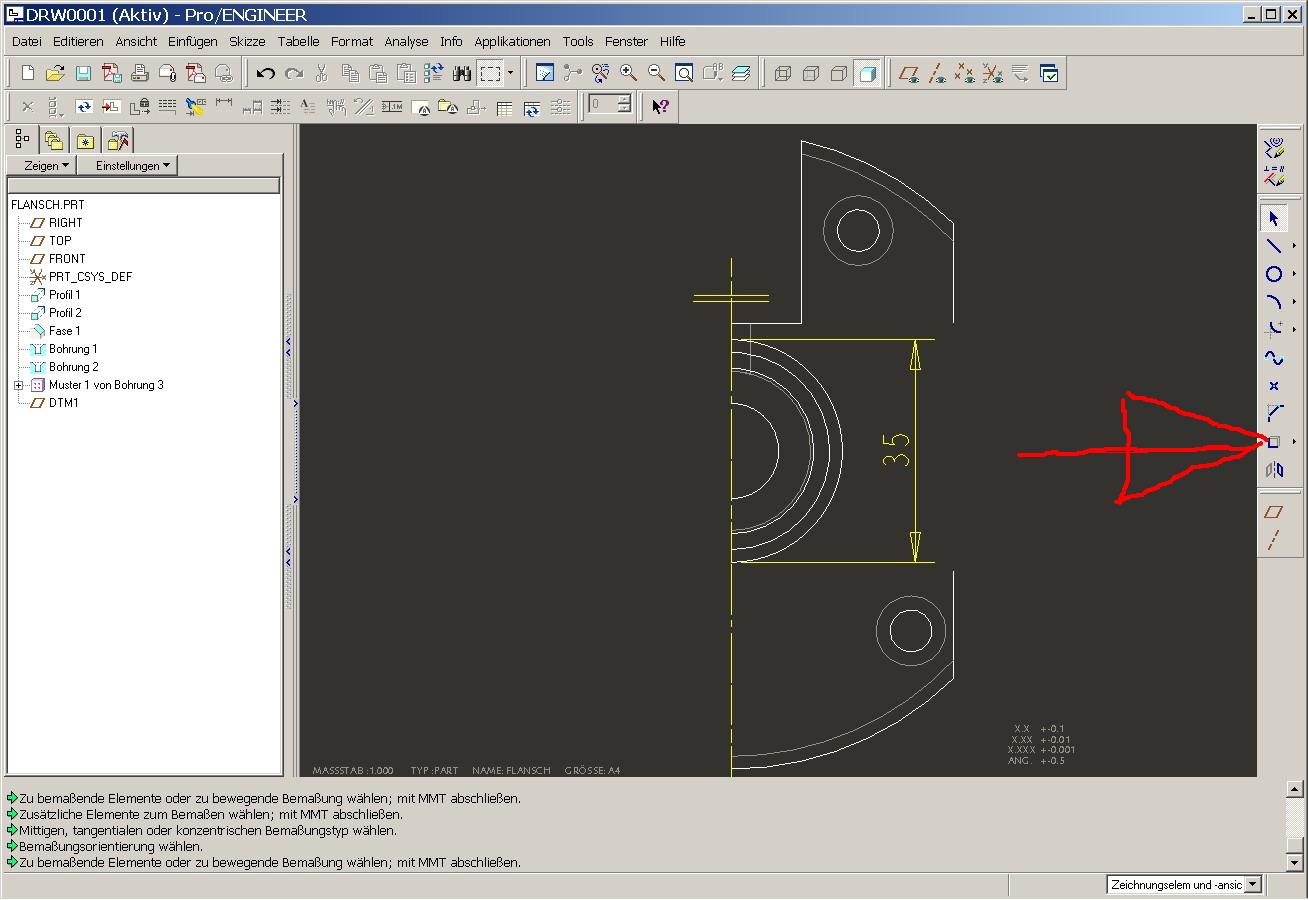

Hallo microsun2009, da Du mir nicht antwortest und ich deshalb nicht weiß, ob Du den Tipp verstanden hast, hatte ich nun genügend Zeit, Dir die Vorgehensweise noch einmal Schritt für Schritt zu erläutern: 1. ->Ansicht, ->Zeichnungsanzeige, ->Kantendarstellung 2. Menüpunkt "Ausblenden" wählen 3. Entsprechende Körperkante anklicken (ggf. Strg halten und mehrere Kanten selektieren) Auswahl: [OK] 4. Befehl: "Nutze Kante" (2D-Elemente aus Kante oder Bezugskurven erzeugen) 5. Die ausgeblendeten Kanten durch anklicken als 2D Kurven ableiten. Auswahl: [OK] 6. Eine abgeleitete Kurve markieren und danach z.B. mit "rechtsklick" ->"Unterbr einfügen" oder "An Berand trimmen" oder "An Schnittpunkt aufteilen", je nach dem, wie das gewünschte Ergebnis aussehen soll. Obacht allerdings in Schnitt- oder Teilansichten: die 2D Kurven werden hier zunächst wieder die komplette Kante darstellen. Hier müsste dann ebenfalls getrimmt werden. (Siehe Anhang) Ich hoffe, ich konnte Dir weiter helfen. Gruß aus Hannover, Frau PRÖ Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
microsun2009 Mitglied Konstrukteur

 Beiträge: 41 Registriert: 29.01.2009 WF 2.0
|
erstellt am: 17. Jul. 2009 22:12 <-- editieren / zitieren --> Unities abgeben:
|
Frau-PROE Ehrenmitglied V.I.P. h.c. Trän-Närrin

 Beiträge: 2785 Registriert: 01.07.2009 Privat: DELL Vostro 1710 WinXP-Pro Wildfire4 M020 SE CoCreate PE 2.0 Dienstlich: NIX Arbeitslos und Spaß dabei!
|
erstellt am: 17. Jul. 2009 22:13 <-- editieren / zitieren --> Unities abgeben:          Nur für microsun2009
|
