guten Morgään Pro/E Fangemeinde :-)

heute habe ich eine Frage bezüglich des Einbaus einer Komponente: ich habe eine BG in der befindet sich ein Kabel mit Litzen und eine Klemme. Das Kabel selbst hat eine Steuerkurvenbiegung und somit 2 Varanten: flat und bended. Dieses Kabel baue ich in eine BG ein, und referenziere die Klemme wiefolgt auf das Kabel:
1. einfügen Fläche gelbes Kabel in passende Öffnung Klemme
2. einfügen Fläche grünes Kabel in passende Öffnung Klemme
3. Stirnseite gelbes Kabel auf Stirnseite Klemme: Abstand 0.5

Wenn ich nun in dieser Bg 2 Varianten erzeuge - flat und bended - wird in der gebogenen Variante die Klemme nicht mit nach oben gezogen! Warum nicht????? Die Referenzen müßten dies doch bewirken!

Danke schon einmal

Grüße Joachim

[Diese Nachricht wurde von joachzapf am 07. Jul. 2009 editiert.]

[Diese Nachricht wurde von joachzapf am 07. Jul. 2009 editiert.]

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

ahhh mir ist in diesem Zusammenhang übrigens noch was aufgefallen: ich habe die litzen vor der Steuerkurvenbiegung gefärbt, dies ging durch die Steuerkurvenbiegung komplett verloren, es war wieder alles schwarz und ich mußte DEN GLEICHEN FLÄCHEN (ID) zum 2.ten Mal die Farben zuweisen. So langsam habe ich echt keinen Bock mehr auf Pro/E!

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Zitat:

---

Original erstellt von joachzapf:
... So langsam habe ich echt keinen Bock mehr auf Pro/E! ...

---

Sieht aus, als bräuchtest Du einen neuen Arbeitgeber?

Ich glaube nicht, dass hier jetzt alle freudig loslegen und Deine Kabel einschließlich Steuerkurvenbiegung und die Klemme nachmodellieren, um Dein Pro/blem nachvollziehen zu können. Ich jedenfalls nicht!
Da solltest Du vielleicht Deine kleine Pro/blem-Baugruppe einmal einstellen.

------------------
----------------
"Ich stimme mit der Mathematik nicht überein. Ich meine, daß die Summe von Nullen eine gefährliche Zahl ist."  (Stanislaw Jerzy Lec)

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

kabel.zip

Hallo

ja stimmt, da hätte ich gleich dran enken können, hier die Dateien

Grüße

Joachim

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Hallo Joachim,

deine Fragen finde ich meist spannend. Allerdings das Gemecker nebenher sorgt meist dafür, dass ich es nicht immer gleich beantworte. Vielleicht nutzt du besser einen Wutzettel, um deine Verärgerung vor dem Posten etwas abzubauen.
Die Baugruppe verhält sich eigentlich so, wie sie soll. Die Platzierungsbedingungen sind soweit in Ordnung. Der Grund für das Nicht-Bewegen ist einfach der, dass die Steuerkurvenbiegung neue Flächen erzeugt, die nicht in den Platzierungsbedingungen angesprochen werden. Es ist auch nicht möglich, auf die neuen Flächen zu referenzieren, weil die entstandenen Flächen durch die Deformierung nicht mehr als Zylinderflächen erkannt werden.

Erste schnelle Idee zur Abhilfe: Lass die Steuerkurvenbiegung komplett weg. Erzeuge die Aderenden im Bezug auf ein Koordinatensystem, nutze die Koordinaten zur Erzeugung der verschiedenen Lagen der Enden. Die Verbindungsdrähte zum Kabel würde ich so modellieren wie du es gemacht hast. Allerdings würde ich versuchen, die Leitkurve als Kurve durch Punkte zu erzeugen und diese Punkte teilweise wieder an das KS hängen, damit sich die Lage bei einer Biegung mitändert. Leider alles ungetestet. Damit die Verbindungen ordentlich aussehen, kann man sicher mit den Bedingungen für die Splinekurve einiges tun.
Durch diese Modellierung bleiben dann die Referenzen erhalten und das Teil sollte sich mit bewegen.

------------------
Gruß
Udo               Keine Panik, Du arbeitest mit Pro/E! Und Du hast cad.de gefunden!

Neu hier?     Verwundert über die Antworten?    Dann schnell nachfolgende Link durchlesen.
• Richtig Fragen • Nettiquette • Suchfunktion • System-Info • Pro/E-Konfig • 7er-Regel • Unities

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Hallo U_Suess,

danke für die Info :-), U's kommen. Die Lösung die Du beschrieben hast ist mir auch schon vorgeschwebt, aber ich empfinde Sie als sehr aufwendig! Schade daß das nicht anders geht, evtl manipuliere ich halt schnell den Einbau von der Klemme, wobei das eigentlich ja nicht richtig ist.

Kurz noch ein Sache wegen dem gemecker, ich glaube ich habe heute einfach schlecht Laune :-(. Aber es passiert ja nicht zu oft daß ich dann in meinen Post's meckere :-)

grüße und Danke

Joachim

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

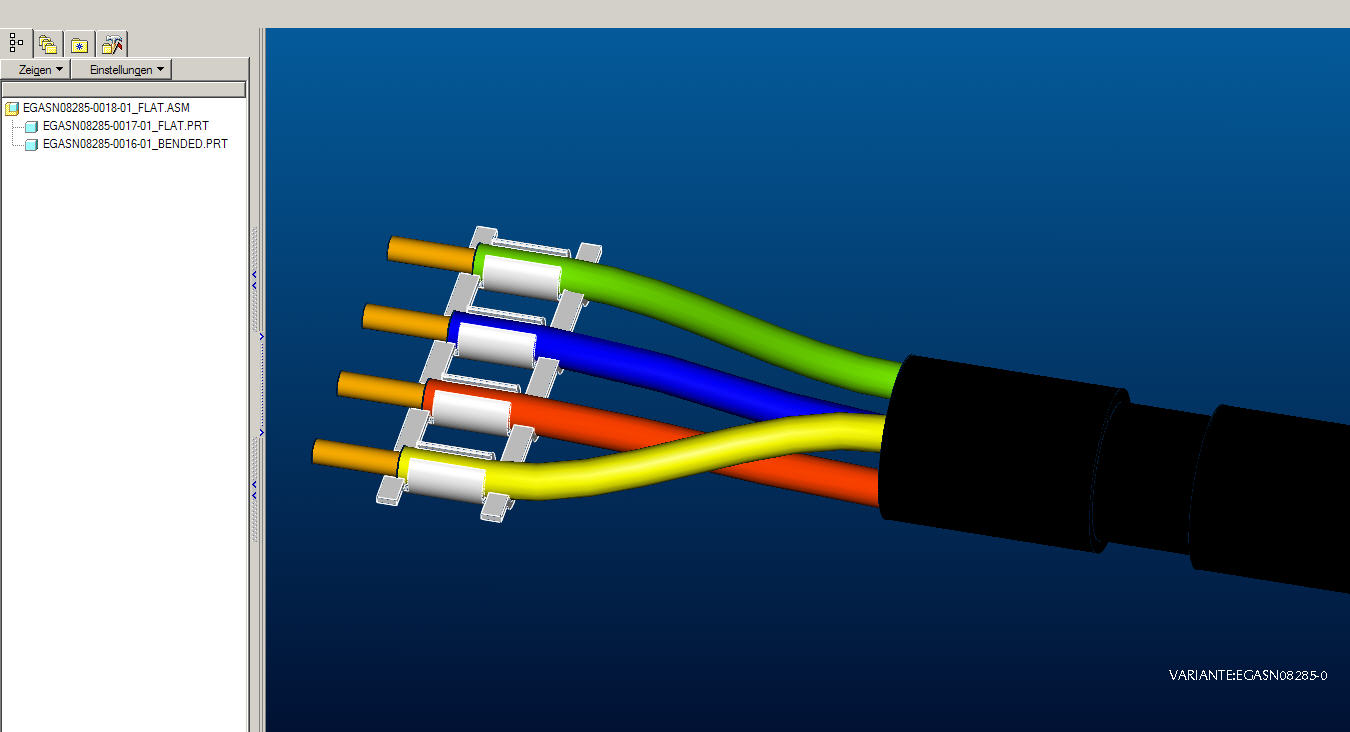

flach.jpg gebogen.jpg

Hallo,

ich habe mal den Vorschlag von U. Suess umgesetzt, das klappt wirklich gut. Mann muß nur noch einen kleinen weiteren Trick anwenden: es muß ein 2.tes KS eingefügt werden damit man beim "aufrichten" die Orientierung der Punkte ebenfalls "aufrichtet" - also wie hier um die X-Achse dreht. Schöne Sache :-)

Grüße

[Diese Nachricht wurde von joachzapf am 07. Jul. 2009 editiert.]

[Diese Nachricht wurde von joachzapf am 07. Jul. 2009 editiert.]

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

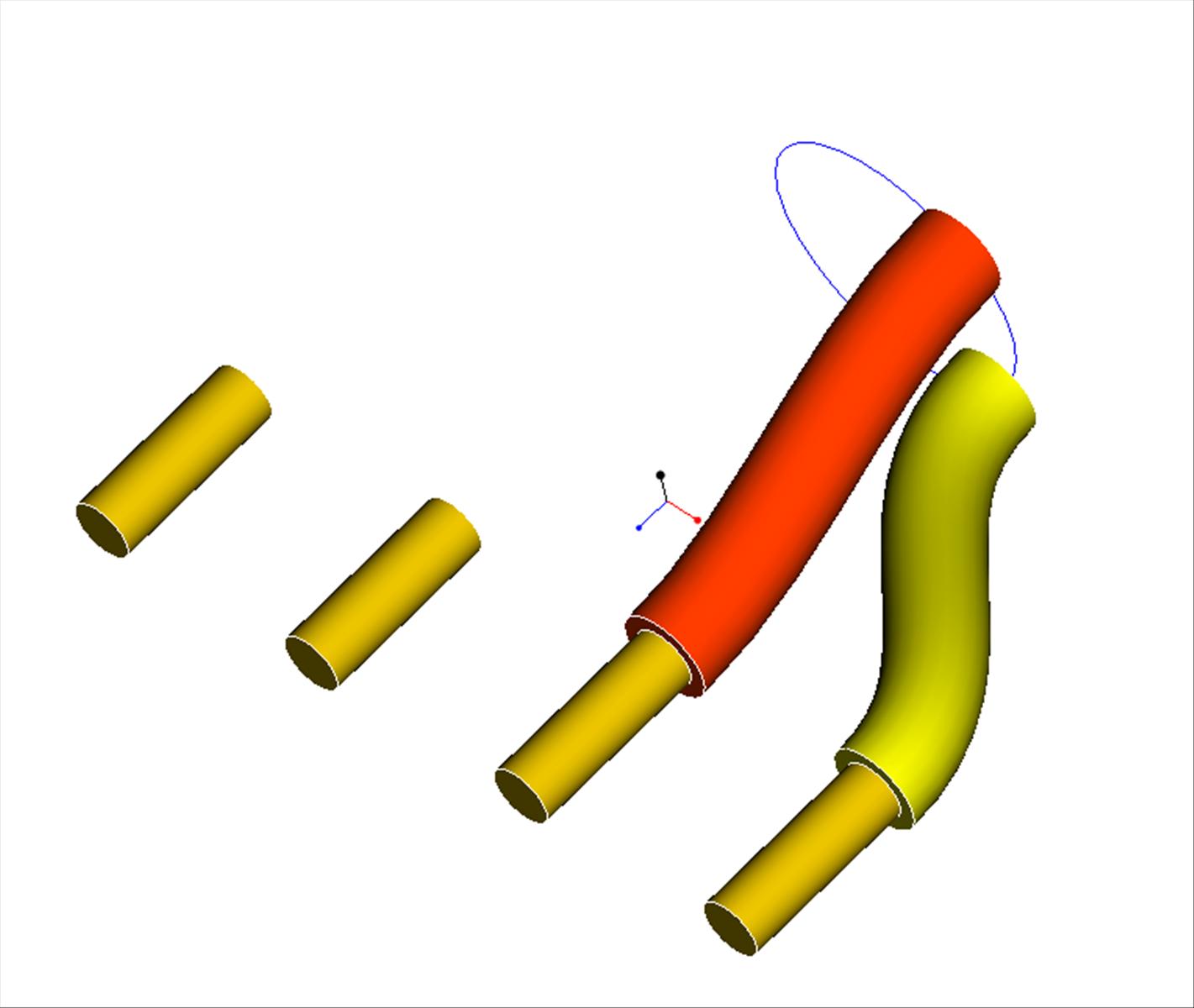

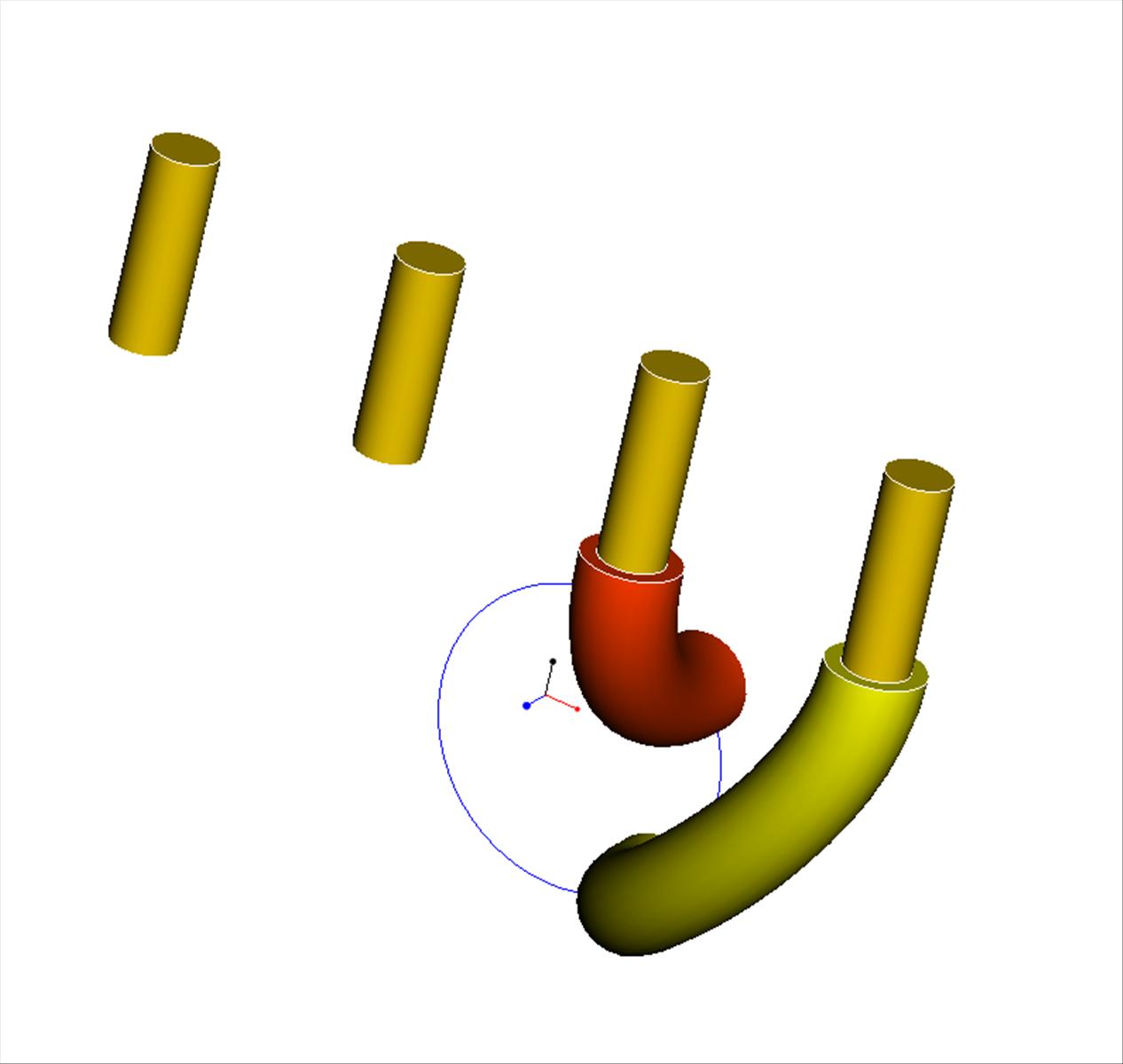

flach01.jpg gebogen01.jpg

hmmmm bekomme die richtigen Dateien irgendwie nicht korrigiert :-), hier nun die korrekten Bilder gggg

[Diese Nachricht wurde von joachzapf am 07. Jul. 2009 editiert.]

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

WY_kabel.zip

Anbei noch ein alternativer Vorschlag:
Keine Steuerkurvenbiegung, sondern gesteuerte Zwischen- und Endpunkte für die Zugkurven. Das funktioniert sehr gut, weil der Ansatz der Steuerkurve gleich auf die Erzeugungskurve angewendet wird.

Übrigens bleiben dann auch die Farben bestehen.

------------------
----------------
"Ich stimme mit der Mathematik nicht überein. Ich meine, daß die Summe von Nullen eine gefährliche Zahl ist."  (Stanislaw Jerzy Lec)

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Hallo,

wie ist denn das gemacht? Wofür steht der Familientabelleneintrag "flat"? Aber cool ist das ja schon, gibt natürlich auch u's!

Grüße

Joachim

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Zitat:

---

Original erstellt von joachzapf:
... wie ist denn das gemacht? ...

---

Insgesamt bietet der Ansatz noch viel Verbesserungspotential, aber auch erheblich weitere Möglichkeiten. Im vorliegenden Fall habe ich folgendes gemacht:

• Im generischen Teil WY_Kabel.prt gibt es einen Parameter FLAT (Reelle Zahl). Damit wird der Zustand gesteuert. Im Moment gibt es nur 2 Zustände (0=flach, alles andere gebogen), aber da könnte man beliebig weitere Zustände definieren.

• Muster5 definiert zu jedem Kabel einen Zwischenpunkt. Dieser ist erforderlich, damit das Kabel beim Hochschieben der Endpunkte nicht die direkte Abkürzung wählt.

• Muster4 definiert die Kabelendpunkte. An den Ursprungspunkt dieses Musters (PNT9 ist eine KE-Beziehung geschrieben, über welche die vertikale Lage des Punktes abhängig von dem o. g. Parameter gesteuert wird:
  if flat<>0
  d50=5
  else
  d50=0
  endif


• Die Achse A_17 ist als Drehachse für die Abschlussebene DTM3 durch den Punkt PNT9 und die geeignete Bezugsebene definiert.

• Ebene DTM3 wird durch die Achse und im Winkel zu einer geeigneten Bezugsebene definiert. Eine KE-Beziehung an DTM3 steuert die Ebenenausrichtung für die Tangentialität der Kabelenden. Ich habe hier den Standardfall "senkrechtes Kabelende" definiert.

• Achsen senkrecht zu DTM3 und durch die Kabelendpunkte PTN9 + Folgende dienen der Tangentialdefinition der Zugkurven.

• In einer Familientabelle des Teiles werden 2 Varianten Flat=0=:"Flat" und Flat=1=:"Bended" erstellt.

• In der Baugruppe BG_Kabel_WY werden das Teil Kabel_WY und die Klemme einfach eingebaut und normal zueinander ausgerichtet.

• Es wird eine Familientabelle in der Baugruppe definiert, bei der als einzige Spalte das Teil Kabel_WY als "Komponente" gewählt wird. Die Auswahloption "Y" bzw. "N" wird dann manuell durch die Variantennamen "FLAT" und "BENDED" ersetzt.


Alles klar?

------------------
----------------
"Ich stimme mit der Mathematik nicht überein. Ich meine, daß die Summe von Nullen eine gefährliche Zahl ist."  (Stanislaw Jerzy Lec)

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Ja wie geil ist das denn?

Cooler Ansatz!

tut mir leid daß ich mich jetzt erst melde, wir hatten gestern WF4 Schulung und benutzen dies ab heute!

grüße joachim

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Hallo alle :-)

wäre hier nicht auch "krümmen" eine gute Wahl? oder wird dann alles verzerrt?

Grüße

Joachim

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Zitat:

---

Original erstellt von joachzapf:
... oder wird dann alles verzerrt?...

---

Probiere es doch mal aus.  Ich würde jedoch annehmen, dass es wieder verzerrt wird. Zumindest würden IMHO die Referenzen wieder geändert.

------------------
Gruß
Udo               Keine Panik, Du arbeitest mit Pro/E! Und Du hast cad.de gefunden!

Neu hier?     Verwundert über die Antworten?    Dann schnell nachfolgende Link durchlesen.
• Richtig Fragen • Nettiquette • Suchfunktion • System-Info • Pro/E-Konfig • 7er-Regel • Unities

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

@Wyndorps:
die Einzeldrähte sind aber beim Biegen (wahrscheinlich vom Lehrling) auch noch tüchtig aus dem Kabel gezogen worden !?
Grusz jfr

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Zitat:

---

Original erstellt von jfr:
@Wyndorps:
die Einzeldrähte sind aber beim Biegen (wahrscheinlich vom Lehrling) auch noch tüchtig aus dem Kabel gezogen worden !?  :D
Grusz jfr

---

Ja, das liegt wahrscheinlich an der billigen Abisolierzange aus dem ibo.

Ich hatte mir tatsächlich schon überlegt, ob man so ein UDF in die DesignTools packen sollte. Dann natürlich mit Definition der Abisolierlänge und Beibehalten der Drahtlänge usw. Aber irgendwie glaube ich nicht, dass es dafür eine dem Aufwand angemessene Nachfrage geben würde.

------------------
----------------
"Ich stimme mit der Mathematik nicht überein. Ich meine, daß die Summe von Nullen eine gefährliche Zahl ist."  (Stanislaw Jerzy Lec)

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

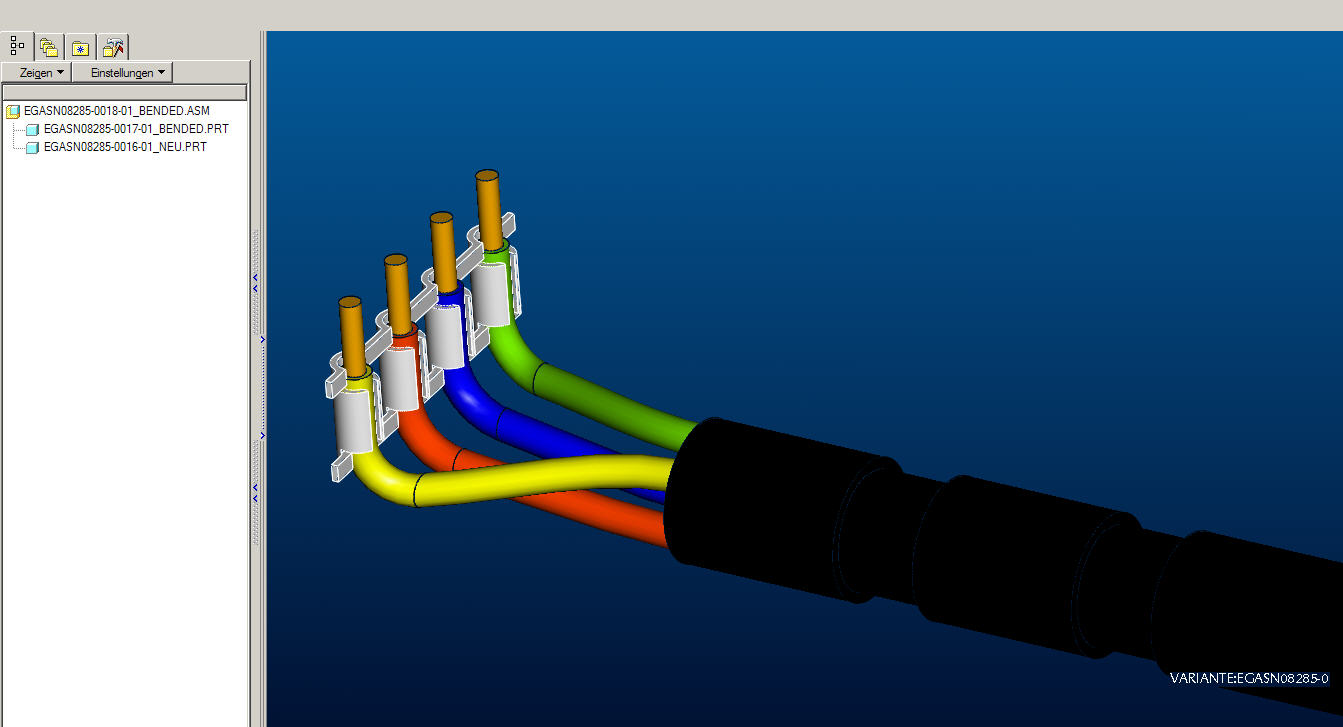

joachzapf-1.jpg joachzapf-2.jpg joachzapf-3.jpg

Hey Joachim,

warum nutz du einfach nicht die Familientabelle aus???
Ich meine, da kannst du mit deiner vorhandenen Lösung alles steuern.
Letztendlich hast du in der asm. drei Zustände.
Die erste ist so gesehen Neutral, die zweite heißt Flat und die dritte eben halt Bended.

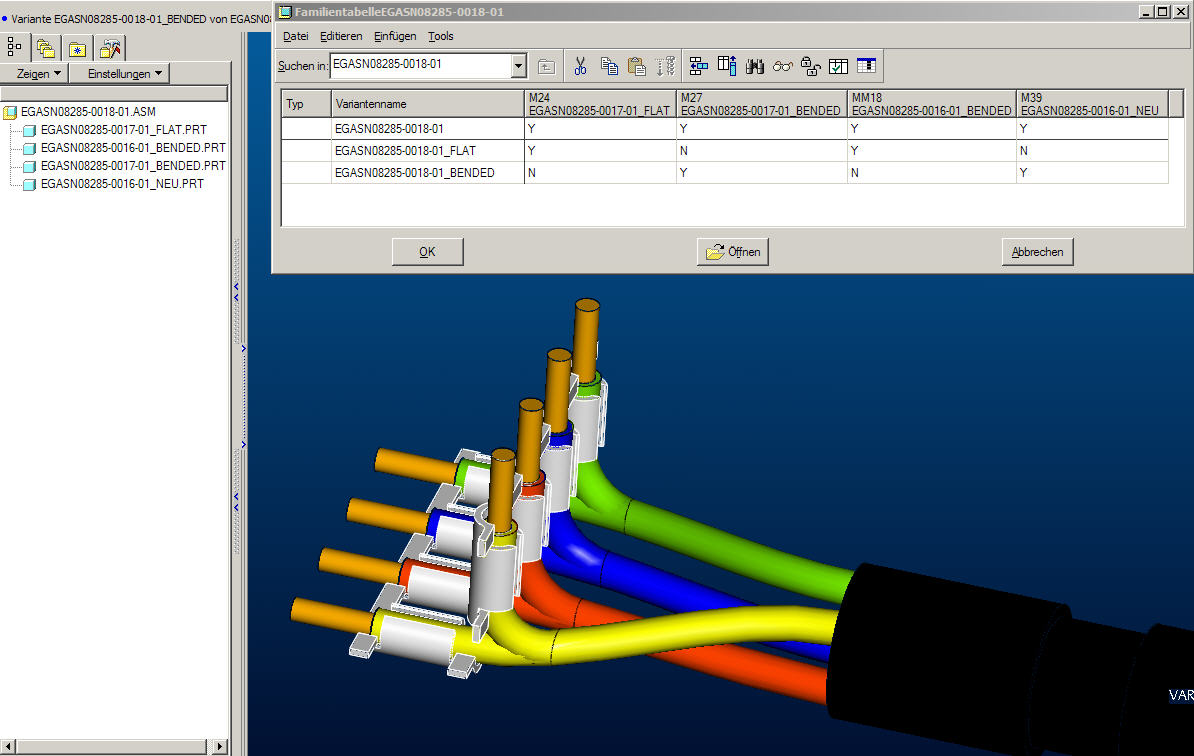

Um die Familientabelle richtig darzustellen, muss du nur noch einfach in deinem prt. Klemme, eine zusätzliche Variante erzeugen z.B. mit dem Beinamen _neu (siehe Beispielbilder 1 und 3).
