Hallo zusammen

ich stehe vor der Aufgabe eine Baugruppe zu modellieren die nicht nur aus "Hardware" besteht sondern auch aus weichen Komponenten wie Schrumpfschlauch oder Knete welche die Holräume ausfüllen soll.
Bevor ich mir ein .prt baue, in das ich sämtliche Flächen rein Kopiere, um so die Hohlräume zu verfüllen, dachte ich mir diese Hohlräume in der 2D Zeichnung durch Schraffieren der Freiflächen als "Komponente" darzustellen.

Es soll ähnlich wie AutoCAD ein tool für ProE gegen mit dem man Elemente in der Zeichnung hinzufügen kann.

Arbeitet jemand damit?
Welche Erfahrungen habe ihr gemacht?
Ist diese Vorgehensweise zu empfehlen? oder doch lieber ein echtes prt erzeugen mit 30 Kopierten Flächen?

Wünsch ein einen schönen Tag
Gruß Johannes

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Ich kenne dazu gar keine Sondertools sondern verwende

Flexible Komponente

Kosmetik-KE

Pro/E - Zeichnungsmodus

------------------
----------------
"Ich stimme mit der Mathematik nicht überein. Ich meine, daß die Summe von Nullen eine gefährliche Zahl ist."  (Stanislaw Jerzy Lec)

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Du meinst StehnoPro?

Ich/wir arbeiten nicht damit

ich halte es auch nicht für sinnvoll, weil ich dann an einem bestimmten Punkt anfange das parametrische System über den Haufen zu werfen! Was kommt dabei raus? Du kannst Dich auf gar nichts mehr verlassen (ist es nun "nachgearbeitet" oder parametrisch?) und musst Dich immer vergewissern, was Du nun vor Dir hast...

Empfehlung: So weit wie möglich mit ProE realisieren

Baste

------------------

Richtig Fragen * Nettiquette * alte Suchfunktion * System-Info * Unities * Grundlagen ProE-Konfiguration

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Ich habe bis ende 2006 gelegentlich mit SthenoPro gearbeitet. Den einzigen Vorteil gegenüber Autocad habe ich darin gesehen, dass über Pro/E eine Direktschnittstelle zu Intralink vorhanden war.
Wenn Inhalte von DXF Zeichnungen in eine SthenoPro Zeichnung übernommen werden mussten, gab es eine Beschränkung von 20.000 Elementen, diese waren bei einem Längsschnitt einer U-Bahn schnell erreicht und man musste die Ansicht stückeln und die Einzelelemente an die richtige Stelle schieben was nicht immer klappte.
Ob sich seit dem etwas getan hat weis ich allerdings nicht.

Für Deine Anforderungen würde ich eher bei Pro/E bleiben und die Schrumpfschläuche modellieren oder im Zeichnungsmodus die entsprechenden Bereiche Schraffieren.

Gruß
Alex

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Zitat:

---

Original erstellt von alex.s007:
Für Deine Anforderungen würde ich eher bei Pro/E bleiben und die Schrumpfschläuche modellieren oder im Zeichnungsmodus die entsprechenden Bereiche Schraffieren.

---

Das sehe ich auch so.

Gerade wenn es eh um nicht sauber definierte Körper geht, kann man mit Pro/E schnell was "zaubern".
Für Füllungen (Öl) kann man Innenflächen abkopieren und über eine Sammelfläche zu einem Körper machen.

Als Vorteil hast Du dann nicht nur ein Teil mit der (richtigen) Artikelnummer in der Stückliste, sondern auch gleich noch eine reale Masse.

------------------
CAD.DE macht Spaß!
Wichtige Links für noch mehr Spaß: Richtig Fragen - Nettiquette - Suchfunktion - System-Info - Unities - Stammtisch - 7er-Regel

Guten Morgen - und falls wir uns nicht mehr sehen - guten Nachmittag, guten Abend und gute Nacht!  (Truman Burbank in "Die Truman-Show")

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Vielen Dank für die Info.

Kann ich denn ohne dieses Stehno ProE Hohlräume die durch mehrere Komponenten aufgespannt werden, in der Zeichnung schraffieren (füllen).
Das Problem ist, dass die zu füllenden Räume keine Symetrie aufweisen.

Ich müsste dann 20 Teile als Flächen in das .prt einfügen.
Und dann versuchen den Hohlraum zu füllen.

Ich dachte ich könnte mir die arbeit sparen.
Will ja nur eine Schraffur in der Zeichnung an der entsprechenden Stelle haben.

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

In der Zeichnung kannst Du eine geschlossene Kontur aus Linie und/oder Kurven erstellen und dann die geschlossene Kontur markieren und über Edit - Hatch/Fill die Kontur schraffieren.

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Supi danke für den TIP

werde ich morgen ausprobieren und berichten ob es geklappt hat bei mir

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

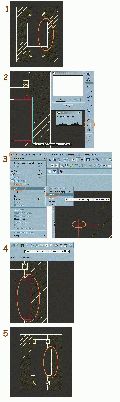

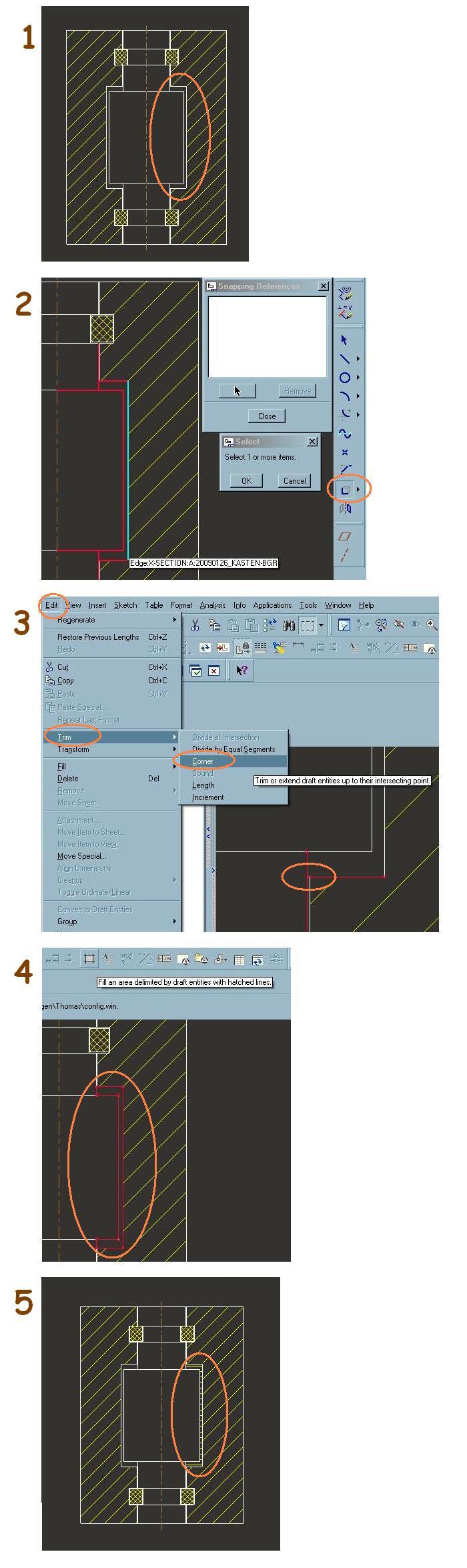

Und hier noch die komfortable Anleitung mit Bild:

1. zu füllender Bereich
2. Mit #NutzeKante die Kanten einfangen, die Frage "hervorgehobene Kanten löschen mit #Nein beantworten
3. die Linien (Kanten) mit #Editieren #Trimmen #Ecke eben auf Ecke trimmen, damit ein geschlossener Bereich entsteht
4. den Bereich anwählen, die Suche rechts unten auf #2D-Element umstellen, dann gehts einfacher, die Linien zu fangen
5. den Bereich schraffieren, man durchläuft das gleiche Menü wie bei den Teileschraffuren

------------------
A Journey into Darkness, a Journey into Mystery, a Journey into ProEngineer

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Hallo zusammen

maschinenbauheit du bist super.
Glatte 10Punkte für den Beitrag
