Thema: Gekrümmtes Rohr abwickeln (3242 mal gelesen)
|
Canary
Mitglied
Technische Zeichnerin, Creo-Admin
   Beiträge: 121
Registriert: 24.05.2007 Windows 7 64bit
Wildfire 4
bald Creo *hoff*
B&W efx 7.0
Autocad 2011
|
erstellt am: 26. Mrz. 2009 14:41  <-- editieren / zitieren -->   Unities abgeben:

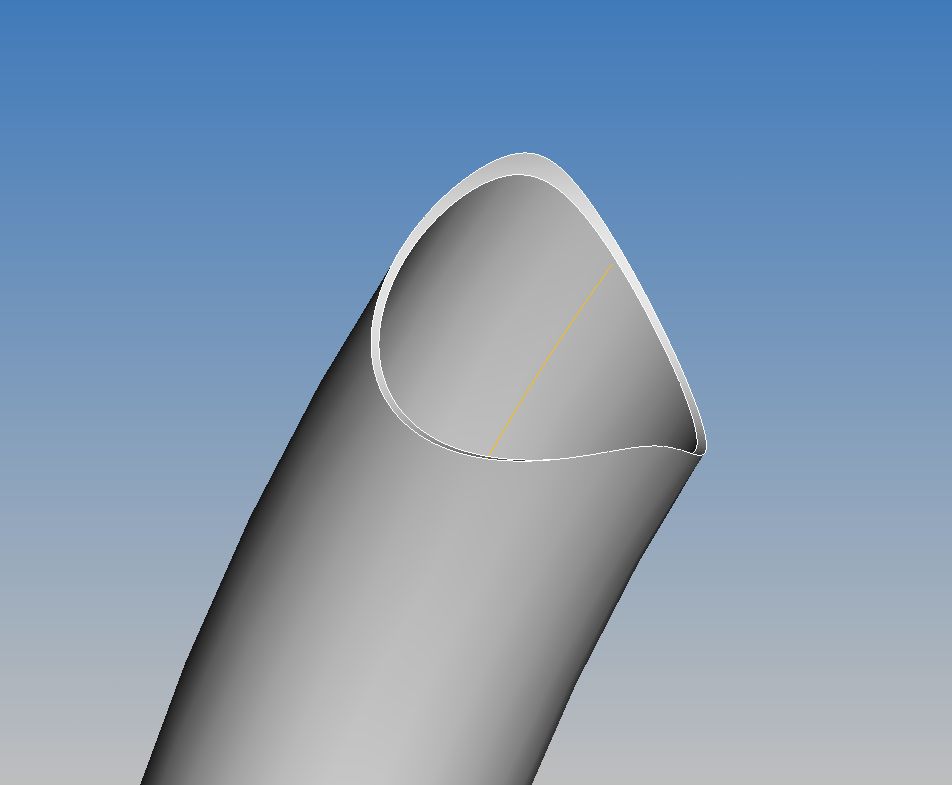

Hallo lieber PrÖler! Ich habe hier ein gekrümmtes Rohr mit einer komplizierten Verschneidung am Ende. Hiervon brauche ich eine Abwicklung die etwa dem angehängten PDF entspricht (sollen mal Schablonen werden). Ich spiele jetzt schon eine ganze Weile daran rum, aber komm einfach auf keinen Nenner, es funktioniert einfach nicht! Jemand ne Idee?
Vorneweg: bei der Konvertierung in ein Blechteil wird die geschnittene Kannte in orthogonal umgewandelt... bei der Abwicklung sollte sie aber die schräge Form behalten, sonst ist sie nicht brauchbar! ------------------
 Viele Grüße, Alexandra Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
Hawk74
Mitglied
Entwicklungsingenieur
Beiträge: 173
Registriert: 21.10.2004
|
erstellt am: 26. Mrz. 2009 15:04 <-- editieren / zitieren --> Unities abgeben: Nur für Canary
Ich würde das ganze über Sheetmetal versuchen. ==> Das Rohr als Blechteil nachbilden ==> Schnitte einbringen (wie beim Rohr auch) ==> Abwickeln ....müßte so gehen MIST: >>>Zu schnell geantwortet<<<
Das wird mit dem gekrümmten Rohr tricky!!! [Diese Nachricht wurde von Hawk74 am 26. Mrz. 2009 editiert.] [Diese Nachricht wurde von Hawk74 am 26. Mrz. 2009 editiert.] Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
U_Suess
Moderator
CAD-Admin / manchmal Konstrukteur

Beiträge: 10679
Registriert: 14.11.2001 CREO 8.0.6.0 (+Geniustool für Creo 10.0.1)
PDMLink 12.0.2.8
NTSI Contender E64 SC8 mit
NVIDIA Quadro P4000
Intel Core i7-10700KF / 3,80 GHz
64GB DDR4-RAM / 2933 MHz
Win 10 Prof. 64Bit
|
erstellt am: 26. Mrz. 2009 16:02 <-- editieren / zitieren --> Unities abgeben: Nur für Canary
|
ffabian1
Mitglied
Industriedesigner
Beiträge: 786
Registriert: 21.10.2002
|
erstellt am: 26. Mrz. 2009 16:48 <-- editieren / zitieren --> Unities abgeben: Nur für Canary
|
Canary
Mitglied
Technische Zeichnerin, Creo-Admin
Beiträge: 121
Registriert: 24.05.2007 Windows 7 64bit
Wildfire 4
bald Creo *hoff*
B&W efx 7.0
Autocad 2011
|
erstellt am: 26. Mrz. 2009 17:02 <-- editieren / zitieren --> Unities abgeben:
Danke @ffabian1, dein Vorschlag kommt schon in etwa hin - nur funktioniert es speziell bei meinem Rohr nicht  vllt ist die Krümmung zu stark bei mir? Falls du Zeit findest (oder auch jemand anders), könntest' das bitte mal mit meinem im ersten Beitrag angehängten Part versuchen? ------------------
Viele Grüße, Alexandra Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
Canary
Mitglied
Technische Zeichnerin, Creo-Admin
Beiträge: 121
Registriert: 24.05.2007 Windows 7 64bit
Wildfire 4
bald Creo *hoff*
B&W efx 7.0
Autocad 2011
|
erstellt am: 27. Mrz. 2009 08:28 <-- editieren / zitieren --> Unities abgeben:
Habe jetzt nochmal ein bisschen rumprobiert - es geht - allerdings mit der Einschränkung dass der Bogen oder die Kurve auf der das Rohr verläuft unter 90° bleiben muss. Bei zu starker Krümmung kann Pro/E die Fläche nicht mehr abwickeln, warum auch immer. Da ich ja immer nur das Endstück von dem Rohr brauche ist dieser makel gar nicht so schlimm. Falls trotzdem jemand noch ne Lösung hat, her damit  ------------------
