Autor Thema:  Bemaßungen in Bruchansicht (7426 mal gelesen)
kleihanse
Mitglied
Industriemechaniker -> Maschinenbautechniker --> CAD Konstrukteur


Sehen Sie sich das Profil von kleihanse an!   Senden Sie eine Private Message an kleihanse  Schreiben Sie einen Gästebucheintrag für kleihanse

Beiträge: 38
Registriert: 06.11.2008

Pro Engineer Wildfire 4.0 M60
MEDUSA 4
Office 2003
Windows XP
Intel Xeon 1.97 Ghz
NVIDA Quadro FX 5600
3GB RAM

erstellt am: 26. Mrz. 2009 10:16    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities

Hallo

Habe folgendes Problem: Hab eine lange rohranlage und wollte deshalb die Bruchansicht verwenden. Wenn ich Maße Antrage bevor ich die Bruchansicht erzeuge verschwinden diese beim erstellen der Bruchansicht. Erstelle ich die Bruchansicht zuerst kann ich keine Maße mehr antragen. Es kommt die meldung :  Bemaßung konnte nicht erzeugt werden ! Neu versuchen !

Zudem kamm diese Meldung, das die Bemaßung nicht erzeugt werden konnte, schon öfters bei uns im Büro seit der Umstellung auf wildfire 4

Wer kann helfen ?

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

INNEO Solutions
Moderator





Sehen Sie sich das Profil von INNEO Solutions an!   Senden Sie eine Private Message an INNEO Solutions  Schreiben Sie einen Gästebucheintrag für INNEO Solutions

Beiträge: 2738
Registriert: 04.06.2003

StartupTools2016
Creo 2.0+3.0
WF4, WF5
KeyShot 6.0
IsoDraw CADprocess 7.3
HP ZBook 17 G2
i7 2,5GHz; 32GB RAM
Windows7 64bit

erstellt am: 26. Mrz. 2009 10:43    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities Nur für kleihanse 10 Unities + Antwort hilfreich

Hallo,

das die Bemaßung verschwindet wenn man eine Ansicht in eine Bruchansicht umwandelt ist normal.

Was genau versuchst Du zu Bemaßen?
Bei Bohrungen z.B. muß man den Kreis anklicken. Über die Achsen kann man keine Maße über den Ausbruch hinweg erzeugen.
Ich tippe mal darauf, daß Ihr versucht Referenzen für die Bemaßung zu wählen, mit denen ProE einfach ein Problem hat. (Bohrungen, Radien, etc.)

In Deiner Systeminfo steht noch WF2 drin. Welche Wochenversion von WF4 habt Ihr installiert?

Meike

------------------
Neu hier?  Verwundert über manche Antworten?

Wichtige Links für noch mehr Spaß im WBFRichtig Fragen - Nettiquette - Suchfunktion - System-Info - 7er-Regel - Unities

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

kleihanse
Mitglied
Industriemechaniker -> Maschinenbautechniker --> CAD Konstrukteur


Sehen Sie sich das Profil von kleihanse an!   Senden Sie eine Private Message an kleihanse  Schreiben Sie einen Gästebucheintrag für kleihanse

Beiträge: 38
Registriert: 06.11.2008

Pro Engineer Wildfire 4.0 M60
MEDUSA 4
Office 2003
Windows XP
Intel Xeon 1.97 Ghz
NVIDA Quadro FX 5600
3GB RAM

erstellt am: 26. Mrz. 2009 10:51    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities

WF 4.0 M60

Versuche Gesamtlängen und Winkel anzutragen

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

EWcadmin
Moderator
Konstrukteur (Dipl.-Ing. Maschinenbau), CAD-/PDM-Admin.




Sehen Sie sich das Profil von EWcadmin an!   Senden Sie eine Private Message an EWcadmin  Schreiben Sie einen Gästebucheintrag für EWcadmin

Beiträge: 3254
Registriert: 27.10.2005

erstellt am: 26. Mrz. 2009 10:55    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities Nur für kleihanse 10 Unities + Antwort hilfreich

Konstruktionsmaße müssten sich doch über Zeigen/Wegnehmen (heißt das in der WF4 noch so?) darstellen lassen, oder nicht?
Oder meinst Du mit antragen etwa Bemaßungen, die Du von Hand in der Zeichnung erzeugst?

------------------
Grüße aus OWL, Thomas
CAD.DE macht Spaß!
Wichtige Links für noch mehr Spaß: Richtig Fragen - Nettiquette - Suchfunktion - System-Info - 7er-Regel - Unities - Grundlagen der ProE-Konfiguration

ProE macht Spaß - viel ProE macht viel Spaß !  (Zitat, frei nach meinem ProE-Beibringer)

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

kleihanse
Mitglied
Industriemechaniker -> Maschinenbautechniker --> CAD Konstrukteur


Sehen Sie sich das Profil von kleihanse an!   Senden Sie eine Private Message an kleihanse  Schreiben Sie einen Gästebucheintrag für kleihanse

Beiträge: 38
Registriert: 06.11.2008

Pro Engineer Wildfire 4.0 M60
MEDUSA 4
Office 2003
Windows XP
Intel Xeon 1.97 Ghz
NVIDA Quadro FX 5600
3GB RAM

erstellt am: 26. Mrz. 2009 11:10    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities

Ja mit Hand erzeugte Maße. Ist auch ne ASM und kein PRT

Maße einblenden funktioniert auch net und würden auch nicht ausreichen

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

arni1
Ehrenmitglied V.I.P. h.c.



Sehen Sie sich das Profil von arni1 an!   Senden Sie eine Private Message an arni1  Schreiben Sie einen Gästebucheintrag für arni1

Beiträge: 3985
Registriert: 17.12.2002

Pro/E seit Version 11
Creo6
HP Z210
Intel Xeon 3.3GHz; 20 GB RAM
NVIDIA Quadro 2000
HP ZR30w
Win10 64bit

erstellt am: 26. Mrz. 2009 11:32    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities Nur für kleihanse 10 Unities + Antwort hilfreich

[QUOTE]Original erstellt von INNEO Solutions:
Hallo,
Bei Bohrungen z.B. muß man den Kreis anklicken. Über die Achsen kann man keine Maße über den Ausbruch hinweg erzeugen.

Doch, kann man, es gilt nur folgendes zu beachten:
Wenn das ein Referenzelement der Bemaßung durch den Bruch weggeschnitten wird, wird auch das Maß nicht mehr gezeigt.
Und zwar unabhängig, ob Modell- oder Zeichnungsmaß.
Diese Maße (auch Zeichnungsmaße) sind aber nicht verloren, bei einer Änderung des Bruches kann man sie wieder anzeigen lassen.

Wichtig ist dabei die Position des Punktes für die Bruchlinie, die Maßreferenz darf dabei nicht im abgeschnittenen Bereich liegen.
Die Bruchlinie kann aber ruhig neben dem Punkt skizziert werden > Die Maße bleiben erhalten!

Gruß
Arni

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

INNEO Solutions
Moderator





Sehen Sie sich das Profil von INNEO Solutions an!   Senden Sie eine Private Message an INNEO Solutions  Schreiben Sie einen Gästebucheintrag für INNEO Solutions

Beiträge: 2738
Registriert: 04.06.2003

StartupTools2016
Creo 2.0+3.0
WF4, WF5
KeyShot 6.0
IsoDraw CADprocess 7.3
HP ZBook 17 G2
i7 2,5GHz; 32GB RAM
Windows7 64bit

erstellt am: 26. Mrz. 2009 11:40    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities Nur für kleihanse 10 Unities + Antwort hilfreich

Gerade nochmal nachgeprüft:
Man kann über einen Bruch hinweg KEINE Achsen von Bohrungen bemaßen, nur über die sichtbaren Kreise selber.

Meike

------------------
Neu hier?  Verwundert über manche Antworten?

Wichtige Links für noch mehr Spaß im WBFRichtig Fragen - Nettiquette - Suchfunktion - System-Info - 7er-Regel - Unities

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

anagl
Ehrenmitglied V.I.P. h.c.



Sehen Sie sich das Profil von anagl an!   Senden Sie eine Private Message an anagl  Schreiben Sie einen Gästebucheintrag für anagl

Beiträge: 4566
Registriert: 28.05.2001

CREO2 M140
PDMLink 10.2 M020
HW diverse
Das Schreiben bei CAD.de ist freiwillig und kein Muss !!!!!

erstellt am: 26. Mrz. 2009 12:14    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities Nur für kleihanse 10 Unities + Antwort hilfreich

Keine direkte Antwort zum Thema:
Gerade eben in WF4 den Ansatz über Anmerkungs-KE und dort gesteuerte Bemassung versucht;
Das ist ja noch schlechter als in der Zeichnung selber;
Alles was über die Bruchlinie hinweggeht lässt sich nicht zeigen: Hier hätte ich mehr erwartet

------------------
Servus
Alois

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

Joi
Mitglied
Konstrukteur, Key-User in CREO 3.0 und SUT2016


Sehen Sie sich das Profil von Joi an!   Senden Sie eine Private Message an Joi  Schreiben Sie einen Gästebucheintrag für Joi

Beiträge: 664
Registriert: 26.03.2004

erstellt am: 26. Mrz. 2009 12:39    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities Nur für kleihanse 10 Unities + Antwort hilfreich

Hallo Meike,

da stimme ich Dir voll zu, denn ich versuchte dies auch schon vergebens.
Einzigste Lösung wäre: Ebene auf Bohrung referenzieren und danach nochmal eine Ebene mit dem Maßabstand der letzten Bohrung anlegen.

Falls es andere Lösungen gibt, bitte ich um Feedback...

Gruß

Jürgen

P.S.: Nachträglich noch alles Gute zu Deiner Hochzeit

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

arni1
Ehrenmitglied V.I.P. h.c.



Sehen Sie sich das Profil von arni1 an!   Senden Sie eine Private Message an arni1  Schreiben Sie einen Gästebucheintrag für arni1

Beiträge: 3985
Registriert: 17.12.2002

Pro/E seit Version 11
Creo6
HP Z210
Intel Xeon 3.3GHz; 20 GB RAM
NVIDIA Quadro 2000
HP ZR30w
Win10 64bit

erstellt am: 26. Mrz. 2009 12:58    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities Nur für kleihanse 10 Unities + Antwort hilfreich





Zitat:
Original erstellt von INNEO Solutions:
Gerade nochmal nachgeprüft:
Man kann über einen Bruch hinweg KEINE Achsen von Bohrungen bemaßen, nur über die sichtbaren Kreise selber.
Meike

Eben doch!

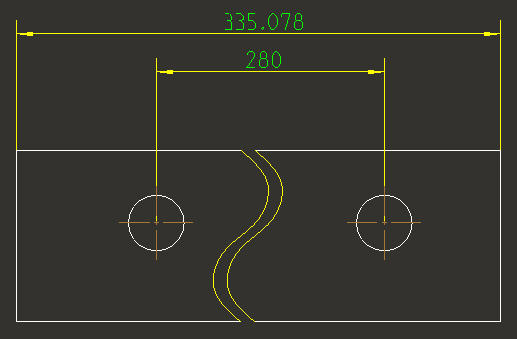

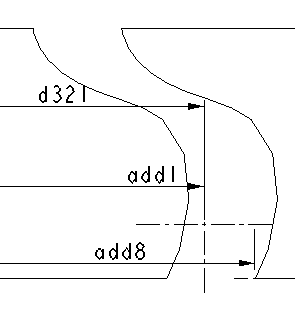

siehe im Anhang die Bemaßung einer Bohrung:
Modellmaß
Zeichnungsmaß erstellt über Achse
Zeichnungsmaß erstellt tangential

Gruß
Arni

[Diese Nachricht wurde von arni1 am 26. Mrz. 2009 editiert.]

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

INNEO Solutions
Moderator





Sehen Sie sich das Profil von INNEO Solutions an!   Senden Sie eine Private Message an INNEO Solutions  Schreiben Sie einen Gästebucheintrag für INNEO Solutions

Beiträge: 2738
Registriert: 04.06.2003

StartupTools2016
Creo 2.0+3.0
WF4, WF5
KeyShot 6.0
IsoDraw CADprocess 7.3
HP ZBook 17 G2
i7 2,5GHz; 32GB RAM
Windows7 64bit

erstellt am: 26. Mrz. 2009 13:11    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities Nur für kleihanse 10 Unities + Antwort hilfreich

Da haben wir wohl aneinander vorbei geredet.
So wie ich die Frage verstanden habe, geht es wohl eher um sichtbare Elemte, welche auf den beiden Seiten des Bruchs zu finden sind.
Und in dem gezeigten Fall wird bei Auswahl der Achsen in der Zeichnung kein Maß erzeugt.

Meike

------------------
Neu hier?  Verwundert über manche Antworten?

Wichtige Links für noch mehr Spaß im WBFRichtig Fragen - Nettiquette - Suchfunktion - System-Info - 7er-Regel - Unities

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

kleihanse
Mitglied
Industriemechaniker -> Maschinenbautechniker --> CAD Konstrukteur


Sehen Sie sich das Profil von kleihanse an!   Senden Sie eine Private Message an kleihanse  Schreiben Sie einen Gästebucheintrag für kleihanse

Beiträge: 38
Registriert: 06.11.2008

Pro Engineer Wildfire 4.0 M60
MEDUSA 4
Office 2003
Windows XP
Intel Xeon 1.97 Ghz
NVIDA Quadro FX 5600
3GB RAM

erstellt am: 26. Mrz. 2009 13:18    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities

Also bei dem bild würde ich jetzt versuchen die gesamtlänge selber per Maß zu erzeugen. Ohne Bruch funktionierts. Mit Bruch nicht mehr. Und erstelle ich einen Bruch wo ich schon vorher ein Maß  angetragen habe wird dieses gelöscht.

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

INNEO Solutions
Moderator





Sehen Sie sich das Profil von INNEO Solutions an!   Senden Sie eine Private Message an INNEO Solutions  Schreiben Sie einen Gästebucheintrag für INNEO Solutions

Beiträge: 2738
Registriert: 04.06.2003

StartupTools2016
Creo 2.0+3.0
WF4, WF5
KeyShot 6.0
IsoDraw CADprocess 7.3
HP ZBook 17 G2
i7 2,5GHz; 32GB RAM
Windows7 64bit

erstellt am: 26. Mrz. 2009 13:51    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities Nur für kleihanse 10 Unities + Antwort hilfreich

Erzeugte Maße werden bei der Umwandlung zur Bruchansicht gelöscht. hatte ich ja schon geschrieben, aber das Gesamtmaß bekomme ich problemlos an die Bruchansicht.


Auch in einer Baugruppe gehen beide Maße:


Versuchst Du vielleicht tangentiale Kanten von Rohren zu bemaßen?

Meike

------------------
Neu hier?      Verwundert über manche Antworten?

Wichtige Links für noch mehr Spaß im WBFRichtig Fragen - Nettiquette - Suchfunktion - System-Info - 7er-Regel - Unities

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

arni1
Ehrenmitglied V.I.P. h.c.



Sehen Sie sich das Profil von arni1 an!   Senden Sie eine Private Message an arni1  Schreiben Sie einen Gästebucheintrag für arni1

Beiträge: 3985
Registriert: 17.12.2002

Pro/E seit Version 11
Creo6
HP Z210
Intel Xeon 3.3GHz; 20 GB RAM
NVIDIA Quadro 2000
HP ZR30w
Win10 64bit

erstellt am: 26. Mrz. 2009 14:20    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities Nur für kleihanse 10 Unities + Antwort hilfreich

Zitat:
Original erstellt von INNEO Solutions:
Erzeugte Maße werden bei der Umwandlung zur Bruchansicht gelöscht. hatte ich ja schon geschrieben, aber das Gesamtmaß bekomme ich problemlos an die Bruchansicht.

Eben nicht, Meike!

Erzeugte Maße werden dann nur nicht mehr angezeigt.
Nach einem Verschieben der Referenzpunkte der Bruchlinien bzw. Umwandeln der Ansicht in eine Vollansicht und Bemaßungen #zeigen #alle
sind diese in der Zeichnung  erstellten Maße doch wieder sichtbar!!!

Gruß
Arni

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

INNEO Solutions
Moderator





Sehen Sie sich das Profil von INNEO Solutions an!   Senden Sie eine Private Message an INNEO Solutions  Schreiben Sie einen Gästebucheintrag für INNEO Solutions

Beiträge: 2738
Registriert: 04.06.2003

StartupTools2016
Creo 2.0+3.0
WF4, WF5
KeyShot 6.0
IsoDraw CADprocess 7.3
HP ZBook 17 G2
i7 2,5GHz; 32GB RAM
Windows7 64bit

erstellt am: 26. Mrz. 2009 14:41    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities Nur für kleihanse 10 Unities + Antwort hilfreich


Zitat:
Original erstellt von arni1:
Nach einem Verschieben der Referenzpunkte der Bruchlinien bzw. Umwandeln der Ansicht in eine Vollansicht und Bemaßungen #zeigen #alle
sind diese in der Zeichnung  erstellten Maße doch wieder sichtbar!!!


Was macht es für einen Sinn die Bruchansicht wieder in eine Vollansicht umzuwandeln, nur damit die Maße wieder da sind....
Natürlich verschwinden die Maße, weil sie Ihre Referenz verloren haben. Aber das gilt ja nur, wenn die Referenz innerhalb des Ausbruchs liegt. Und es gibt manchmal Situationen, in denen ProE die gewählten Elemente einfach nicht für ein Maß in der Bruchansicht haben will.

Erzeuge Dir doch einfach in der Baugruppe an den betroffenen Stellen Punkte über Skizze. Dann kannst Du die Punkte mit Referenzmaßen versehen, dir diese in der Zeichnung zeigen lassen und die Klammern einfach löschen.
Oder Du skizzierts Dir ganz kleine Linine in der Baugruppe, an denen Du dann die Maß erzeugst.
hast Du es denn schon mal mit einer testbaugruppe mit nur zwei einfachen Platten versucht? Kannst Du auch dort keine Maße über den Bruch erzeugen? Oder passiert das nur in Euren Zusammenbauzeichnungen der Anlagen?

Laß uns erstmal herausfinden wann das Problem auftritt.

Meike

PS: Und arni1, wenn Du eine Möglichkeit siehst die Bohrungen aus meinem ersten Bild über Auswahl der Achsen zu erzeugen, würde mich das wirklich interessieren, denn das würde in vielen Dingen die Arbeit erleichtern.

------------------
Neu hier?     Verwundert über manche Antworten?

Wichtige Links für noch mehr Spaß im WBFRichtig Fragen - Nettiquette - Suchfunktion - System-Info - 7er-Regel - Unities

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

Ex-Mitglied
arni1
Ehrenmitglied V.I.P. h.c.



Sehen Sie sich das Profil von arni1 an!   Senden Sie eine Private Message an arni1  Schreiben Sie einen Gästebucheintrag für arni1

Beiträge: 3985
Registriert: 17.12.2002

Pro/E seit Version 11
Creo6
HP Z210
Intel Xeon 3.3GHz; 20 GB RAM
NVIDIA Quadro 2000
HP ZR30w
Win10 64bit

erstellt am: 27. Mrz. 2009 08:45    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities Nur für kleihanse 10 Unities + Antwort hilfreich

@Meike
Es gibt sogar drei Möglichkeiten (funktionieren auch mit WF2)

a) Bei der Auswahl der Achsensegmente diese nicht in der Mitte fassen, sondern an den Enden oder über Kreuz. Klingt komisch, funktioniert aber manchmal, ich betone manchmal!

b) Vollansicht erstellen, die Achsen zeigen lassen, nun auf Bruchansicht ändern, (die Achsen einer Hälfte der Bruchansicht bleiben an ihrem ursprünglichen Platz)
von dieser Achse aus auf die andere Hälfte ein Zeichnungsmaß erzeugen und siehe da, das Maß springt auf die verkürzte Ansichtshälfte. Dort dieselbe Achse nochmals zeigen und die Achse in der Luft wegnehmen.

oder bei einer schon vorhandenen Bruchansicht die Bruchlinien temporär so verschieben,
daß beide zu vermaßenden Achsen auf einem Teil der Bruchansicht sichtbar sind, Achsen zeigen lassen, bemaßen, Bruchlinien wieder verschieben.

oder ohne die Achsen als Referenz:
c) Zeichnungsmaß erzeugen mittels #Mit_Linie oder #Mitte anstatt die Achsen wählen

Gruß
Arni

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

neoklassik
Mitglied



Sehen Sie sich das Profil von neoklassik an!   Senden Sie eine Private Message an neoklassik  Schreiben Sie einen Gästebucheintrag für neoklassik

Beiträge: 26
Registriert: 08.08.2002

Intralink 3.4 M062
WF4 M190/M200
Celsius W530, I7-4770, Nvidia Quadro K2000 2GB
Win7 64bit, 32GB HS, 128 GB SSD

erstellt am: 05. Jun. 2009 10:24    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities Nur für kleihanse 10 Unities + Antwort hilfreich

Hallo

Wir haben hier ähnliche Probleme mit Bemaßungen in Bruchansichten.

Hier 2 Problemfälle mit 2 Lösungswegen:

1. In einer Bruchansicht einer alten in WF2 erzeugten Zeichnung war ein Ordinatenmaß über die Bruchansicht hinweg erzeugt. Man konnte ein weiteres zu der bestehenden Ordinatenbemaßung hinzufügen, jedoch nach der Regenerierung der Zeichnung verschwand dieses Maß wieder.
--> Lösung: In den Config Optionen der Zeichnung den Hidden-Eintrag:
"update_drawing all" eintragen.

2. In einer Bruchansicht mit WF4 M060 neu erzeugten Zeichnung lassen sich keine Maße eintragen wenn in dieser Ansicht ein lokaler Schnitt drin ist.
Wird der Schnitt gelöscht gehts, wird der Schnitt in einen Vollschnitt umgewandelt gehts auch.
--> Lösung: Mit der WF4 M080 geht auch der lokale Schnitt

Viele Grüsse

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

Anzeige.:

Anzeige: (Infos zum Werbeplatz >>)

Darstellung des Themas zum Ausdrucken. Bitte dann die Druckfunktion des Browsers verwenden. | Suche nach Beiträgen

nächster neuerer Beitrag | nächster älterer Beitrag
Antwort erstellen


Diesen Beitrag mit Lesezeichen versehen ... | Nach anderen Beiträgen suchen | CAD.de-Newsletter

Administrative Optionen: Beitrag schliessen | Archivieren/Bewegen | Beitrag melden!

Fragen und Anregungen: Kritik-Forum | Neues aus der Community: Community-Forum

(c)2024 CAD.de | Impressum | Datenschutz
