Tach

Ich hab da glaub ich mal ne blöde Frage. Die ihr sicher fix beantworten werdet. Ich habe ein Baugruppe aus den verschiedensten Elementen erstellt. Nun habe ich die Baugruppe in eine Zeichnung eingefügt um eine Bemaßung vorzunehmen. Dabei möchte ich mich, bei den Ansichten, aber eng an die DIN halten und mit der Draufsicht beginnen und dann jeweils nach rechts und nach unten kippen. Um Seiten und Front darzustellen. Wenn ich die Baugruppe nun aber in die Zeichnung einfüge stellt er sie mit Winkel dar.  So etwa in isometrischer Perspektive.

Wo liegt mein Fehler? Muß ich irgendwelche Bezugsebenen in der Baugruppe anlegen damit mir das vernünftig angezeigt wird, wenn ja wie? Oder kann ich die Ansicht auch noch in der Zeichnung ändern. Oder geht das noch wieder anders?

Bitte helft mir

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Guten Morgen!

Du mußt im Modell zumindest eine Ansicht, bei Dir die Draufsicht, definieren.
Diese Ansicht kannst Du dann in der Zeichnung darstellen.
Die beiden anderen Ansichten sind dann Projektionsansichten Deiner Basisansicht (bei Dir: der Draufsicht).

Hinweis:
Das definieren von Ansichten geschieht im Ansichtsmanager.

------------------
Markus

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---


Wenn du auf deine Ansicht doppelt klickst, oder RMT und Eigenschaften wählst, dann erscheint das Menü der jeweiligen Ansicht.
Unter Ansichtstyp in der linken Spalte kann man dann die Richtung angeben aus der man das Modell betrachten möchte. Voreingestellt ist da auch bei mir goodview. Das ganze auf left oder bottom oder sonstwas ändern.

Falls die richtige Ansicht nicht dabei ist. muss man den Ansichtsmanager benutzten, dazu mal die Forensuche benutzten, da gibts bestimmt was.
Oder lieb fragen....

Edit: 1 Minute zu spät...

------------------
"Im großen Garten der Geometrie kann sich jeder nach seinem Geschmack einen Strauß pflücken."

David Hilbert

[Diese Nachricht wurde von mclalin am 23. Jan. 2009 editiert.]

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Hast Du eigentlich schon mal eine Schulung besucht?
Dein Anliegen ist Basiswissen und wird in Schulungen unterrichtet.

Wenn Du eine neue Ansicht erstellst, kannst Du selbst bestimmen wie die asm ausgerichtet werden kann. Entweder über Geometriereferenzen oder aber über vorgespeicherte Ansichten. Stichwort hierfür wäre Startbauteil.

------------------
Grüße aus OWL, Thomas
CAD.DE macht Spaß!
Wichtige Links für noch mehr Spaß: Richtig Fragen - Nettiquette - Suchfunktion - System-Info - 7er-Regel - Unities

ProE macht Spaß - viel ProE macht viel Spaß !  (Zitat, frei nach meinem ProE-Beibringer)

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Ne ich ab noch keine Schulung besucht. Hab das im Studium gehabt... allerdings echt nur Basiswissen. Den Rest versuche ich mir jetzt selber bei zu bringen. Die Schulung kommt aber noch... nach der Probezeit... :-) Bin doch grad erst mit dem Studium fertig und beginne nun so langsam zu arbeiten ;-)  So ich probier erstmal eure Tips.

Danke schonmal

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Wenn das so ist, dann besorge Dir mal ein gutes Buch, z.B. das von Prof. Wyndorps.

Ansonsten kann ich nur sagen: Jeder weitere Tag ohne Grundschulung, also ohne Basiswissen, ist ein verlorener Tag und steigert die Folgekosten aufgrund schlechter ProE-Modell immens. Ich kann diese Einstellung Deines Chefs nicht nachvollziehen. Tut mir leid, auch für Dich.

------------------
Grüße aus OWL, Thomas
CAD.DE macht Spaß!
Wichtige Links für noch mehr Spaß: Richtig Fragen - Nettiquette - Suchfunktion - System-Info - 7er-Regel - Unities

ProE macht Spaß - viel ProE macht viel Spaß !  (Zitat, frei nach meinem ProE-Beibringer)

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Ne so is das auch nicht. Pro E gehört noch nicht zu meinem Aufgabenbereich. Ich bekomme jetzt erstmal eine AutoCAD Schulung. Denn damit habe ich noch nicht gearbeitet. Ich wollte mit Pro E nur eine schöne 3D Ansicht machen für eine Präsentation. Quasi mehr für mich. Die richtigen Konstruktionsaufgaben mit Pro E übernehmen hier andere. Ich wurde erstmal für AutoCAD eingestellt. Hoffe aber das ich später wieder mit Pro E arbeiten kann.

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

@ mclalin

Also ich hab mit dem Ansichtsmanager rumgespielt. Das Problem war damit aber nicht zu lösen. Ich hab von Front bis Top alles durch und er hat mir alle Ansichten mit Winkel ausgegeben.

Draufsicht auf eine Rechteckige Grundfläche sah so aus -->  /_/ Ebenso natürlich alle anderen Ansichten. Die Baugruppe war nie direkt von z.B. vorne zu sehen sondern immer Perspektivisch.

Kann man sich das vorstellen was ich meine?

Ich habe die Baugruppe gelöscht und neu zusammen gefügt und nun ist alles so wie es soll.

Die Drauficht sieht so aus -->  |_| und ebenso alle anderen Ansichten. So klappts dann auch mit der Zeichnung.

Wo könnte das Problem gewesen sein?

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Zitat:

---

Original erstellt von Brightside:

Wo könnte das Problem gewesen sein?

---

Das fehlende Basiswissen. Du wurdest mehrfach drauf hingewiesen.

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Ja ok... Trotzdem danke! Ich lern das schon noch ;-)

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Das Problem lag wahrscheinlich an der fehlenden Platzierung der ersten Komponente. Diese setze ich immer auf Standard, dann werden die Achsen der Komponente mit den Achsen der Bgr übereinander gelegt. Dann kann man die anderen Komponenten einfügen.

Es wäre auch mit dem Ansichtsmager gegangen.   ganz sicher.

Ich bin genau so angefangen wie du...hab auch keine Schulung bekommen....aber nach nem halben Jahr Übung, ein paar Büchern, zahlreichen Suchaktionen hier im Board und bei schwierigen Sachen die Sachkundigen Pro/letarier fragen, kann man dann auch flüssig Konstruieren und ableiten bei einfacher Geometrie....

"lernen lernen pupernen" - Helge Schneider

------------------
"Im großen Garten der Geometrie kann sich jeder nach seinem Geschmack einen Strauß pflücken."

David Hilbert

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

"1 und 1 äähhhhhhhh 2?  Er kann es er kann es"  (Helge)

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---


Nachdem das Baugruppenkind im Brunnen bereits ersoffen ist, noch ein Versuch die Leiche zu bergen:

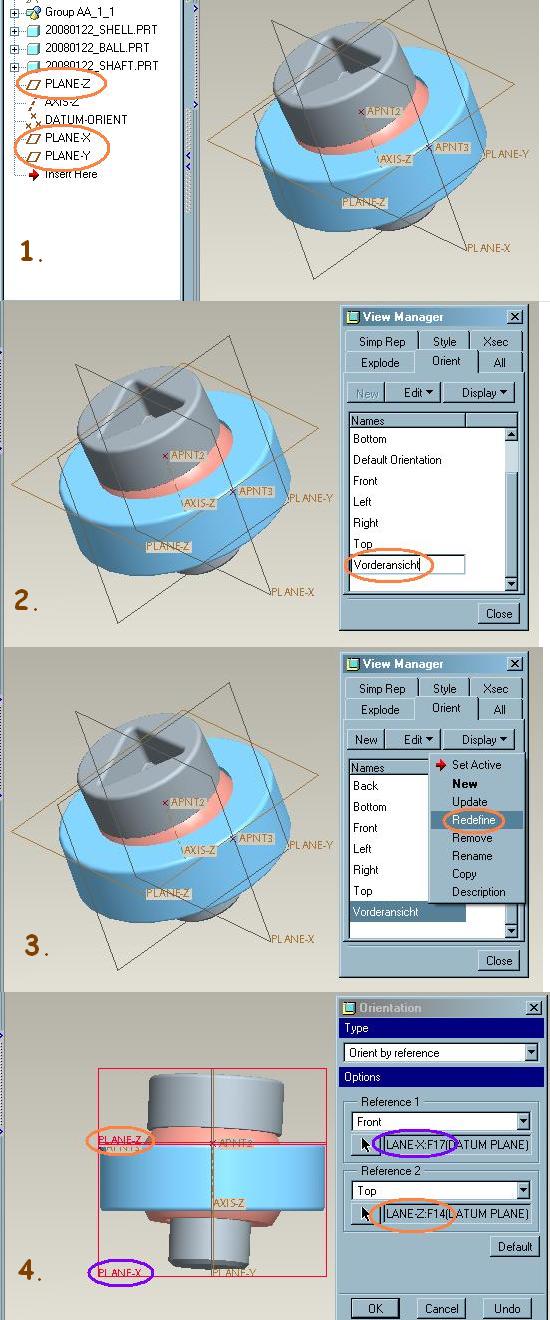

1. Erzeuge 3 Ebenen, eventuell mittels weiterer Bezugs-KEs am Ende der Baugrupe
2. Erstelle im Ansichtsmanager die Ansicht z.B:. "Vorderansicht"
3. Definiere die Ansicht
4. Weise 2 Ebenen zur Orientierung zu

Auf der Zeichnung kann nun die vordefinierte Ansicht benutzt werden.
Projektionen von der Basisansicht sind dann auch automatisch richtig orientiert.

Lösung für die Zukunft: Eine Start-Assembly benutzen, wenn nicht vorhanden, dann erstellen.
Und solltest Du bei mir im Team arbeiten, lass Dich nicht erwischen Baugruppenklötzchentürme (= Teil auf Teil ausrichten) zu bauen.
Stichworte: Skelettpart und Koord.systeme!

------------------
A Journey into Darkness, a Journey into Mystery, a Journey into ProEngineer

[Diese Nachricht wurde von maschinenbauheit am 23. Jan. 2009 editiert.]

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

@ maschinenbaueinheit

wow, das ist ja mal eine Aussage. Da fällt mir nur ein:

Und solltest Du bei mir im Team arbeiten, lass Dich nicht erwischen für jedes Baugruppenklötzchentürmchen mit Skelettpart und Koord.system anzufangen!

Tut mir leid für OT, aber jede Jagt erfordert die passende Waffe. Die Fliegen mit der Klatsch und die Elefanten mit der Büffelbüchse.

Ford P.

------------------
Es gibt eine Theorie, die besagt, wenn jemals irgendwer genau rausfindet, wozu Pro/E da ist und warum es da ist, dann verschwindet es auf der Stelle und wird durch etwas noch Bizarreres und Unbegreiflicheres ersetzt.
Es gibt eine andere Theorie, nach der das schon passiert ist.

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Ring frei für die nächste Runde:

In der roten Ecke maschinenbaueinheit, der Teamplayer im Skelettkostüm.

In der blauen Ecke Ford P., der Teamleader mit der Elefantenbüchse.

Nach der ersten Runde führt maschinenbaueinheit mit 5 zu 1 Punkten für seine Treffer 1-4 und die "Lösung für die Zukunft". Ford P. hat aber mit seiner Elefantenklatsche einen schweren Treffer gelandet.


Ich mache den Sekundanten (als Nummerngirl bin ich ein Totalausfall) mit Anmerkungen zur Wahl der Waffen:

Elefant: AnlagenZSB, z. B. mit WerkzeugmaschinenBG + RoboterBG + SpänebadBG + ...
=> Skeletttechnik dringend zu empfehlen, Koordinatensysteme fast unverzichtbar

Fliege: z. B. Lager auf Getriebewelle.
=> Da ist eigentlich immer die axiale Positionierung des Lagers direkt an die Wellenschulter bzw. Abstandsbuchse etc. sinnvoll.

Erdhörnchen: GetriebewellenBG einschließlich Lagerung und GetriebegehäuseBG in übergeordnete GetriebeBG.
=> Hier ist meist schon der Einsatz der Skeletttechnik und nicht selten der Layouttechnik empfehlenswert, wenn ggf. Zahnradpaarung für unterschiedliche Kundenanforderungen austauschbar sein müssen oder im Laufe des Konstruktionsfortganges noch veränderbar sein können.

------------------
----------------
