Thema: Verbindung zwischen zwei Bauteilen (2010 mal gelesen)
|
OninReggib
Mitglied
   Beiträge: 8
Registriert: 15.11.2008 Pro/Engineer Education Edition WF 3.0 M090
Auf WIN XP SP3 1,8 Ghz
|
erstellt am: 23. Nov. 2008 19:02  <-- editieren / zitieren -->   Unities abgeben:

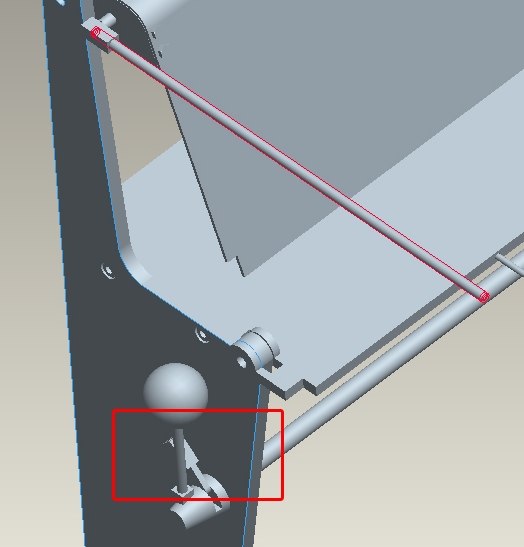

Moin, wie kann man zwei bauteile über ein drittes Bauteil verbinden? Ist schwierig zu erklären und bestimmt einfach in der Lösung, deshalb hab ich einfach mal ein Bild hochgeladen... das markierte Teil soll in die "Öse" (roter Rahmen) eingefügt werden, sodass zwischem dem oberen Teil und der "Spannvorrichtung" ein mechanischer Schluss besteht. Wie macht man das? Muss man das untere Teil irgendwie dynamisch definieren? Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
PRO-sbehr
Mitglied
Dipl.-Ing. Konstruktion
Beiträge: 1172
Registriert: 05.07.2002 Laptop
DELL Latitude 5420
Intel Core I5-1145G7
Grafik: Intel Iris Xe
16 GB
Windows 10 Enterprise 64bit
VDI
Intel Xeon Gold 6244 CPU
Grafik: NVIDIA GRID T4-4Q24 GB
Windows 10 Enterprise 64bit
Creo Parametric 7.0.3.0
(seit Version 13, produktiv seit Version 20)
|
erstellt am: 24. Nov. 2008 06:19 <-- editieren / zitieren --> Unities abgeben: Nur für OninReggib
Eine Möglichkeit: Die Mechanik mit Kurven definieren und anschließend die einzelnen Teile darauf einbauen. (Stichwort: Skelett) Gruß Stefan
------------------
Pro/bleme sind endlich in der Unendlichkeit der Hoffnung. Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
INNEO Solutions
Moderator

Beiträge: 2738
Registriert: 04.06.2003 StartupTools2016
Creo 2.0+3.0
WF4, WF5
KeyShot 6.0
IsoDraw CADprocess 7.3
HP ZBook 17 G2
i7 2,5GHz; 32GB RAM
Windows7 64bit
|
erstellt am: 24. Nov. 2008 07:55 <-- editieren / zitieren --> Unities abgeben: Nur für OninReggib
|
PRO-sbehr
Mitglied
Dipl.-Ing. Konstruktion
Beiträge: 1172
Registriert: 05.07.2002 Laptop
DELL Latitude 5420
Intel Core I5-1145G7
Grafik: Intel Iris Xe
16 GB
Windows 10 Enterprise 64bit
VDI
Intel Xeon Gold 6244 CPU
Grafik: NVIDIA GRID T4-4Q24 GB
Windows 10 Enterprise 64bit
Creo Parametric 7.0.3.0
(seit Version 13, produktiv seit Version 20)
|
erstellt am: 24. Nov. 2008 08:23 <-- editieren / zitieren --> Unities abgeben: Nur für OninReggib
Zitat:
Original erstellt von INNEO Solutions:
Guten Morgen,wenn ich das Bild richtig interpretiere, sollte es eigentlich ausreichen, wenn Du Zylinderfläche auf Zylinderfläche einbaust.
Foraussetzung natürlich, daß die Abstände zwischen den Verbindungspunkten auch passen. ProE ist mit Maßungenauigkeiten sehr kleinlich. Meike
Vorher müssen aber die beiden Anschlüßteile eingebaut und ausgerichtet werden. Und hier kann es für das erste Teil schon "etwas schwieriger" werden.
Gruß Stefan
------------------
Pro/bleme sind endlich in der Unendlichkeit der Hoffnung. Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
INNEO Solutions
Moderator
Beiträge: 2738
Registriert: 04.06.2003 StartupTools2016
Creo 2.0+3.0
WF4, WF5
KeyShot 6.0
IsoDraw CADprocess 7.3
HP ZBook 17 G2
i7 2,5GHz; 32GB RAM
Windows7 64bit
|
erstellt am: 24. Nov. 2008 08:40 <-- editieren / zitieren --> Unities abgeben: Nur für OninReggib
Zitat:
Original erstellt von PRO-sbehr:
Vorher müssen aber die beiden Anschlüßteile eingebaut und ausgerichtet werden. Und hier kann es für das erste Teil schon "etwas schwieriger" werden.
Da uns Onin über die genauere ProE Version leider mal wieder die Glaskugel zu Rate ziehen läßt, gehe ich mal davon aus, das es sich mind. um WF3 handelt. Wenn Du das obere Teil erstmal nur über den oberen Drehpunkt einbaust (und dann am besten gleich über Drehgelenk) wird sich dieses Teil automatisch auf die Lasche ausrichten, sobald hier die beiden Zyliderflächen über Drehgelnk oder Zylinderlage verbunden werden.
Natürlich immer vorausgesetz, die Konstruktion paßt. Man muß Bauteile nicht schon vorher auf die exakte Position bringen. Meike ------------------
